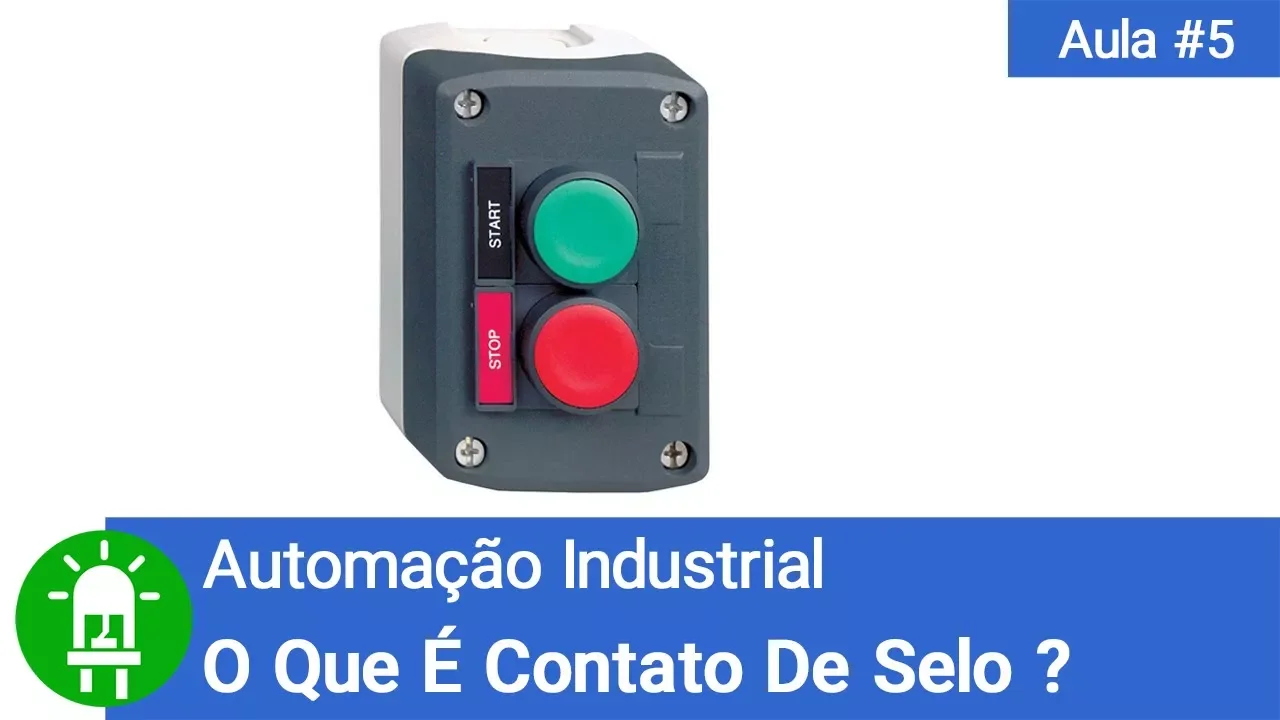

olá eu sou flávio e esta é mais uma aula da série automação industrial hoje eu vou explicar para vocês sobre o contato de ser é um circuito de comandos elétricos muito utilizado em automação industrial vamos lá ver comigo [Música] em comandos elétricos existe um circuito muito clássico chamado contato de ser esse circuito ele resolve algumas situações principalmente de segurança dentro de um ambiente onde a gente pode ter equipamentos perigosos como é o caso de uma fábrica de uma indústria aqui a gente tem esse motor simulando apenas um motor de uma fábrica mas não imaginar que
pudesse ser que o motor de muita potência para controlar uma potência alta gente já viu que uma contadora lá no vídeo numa aula anterior a gente viu com uma contratura resolve esse problema eu posso ter um botão simples como esse que a gente utiliza uma lâmpada caseira e ele vai acionar a bobina da contadora que por sua vez a contadora aciona os seus contatos para acionar a que o motor não vejo esse circuito que eu estou mostrando aqui ele faz exatamente isso temos aqui a entrada da energia elétrica no circuito uma das fases ela chegue
passa aqui por um disjuntor só por segurança nós temos dois juntos porque um eu vou acionar a bobina da contadora e o outro é a carga que vai alimentar a que o motor a outra outro fio que entra aqui que é a fase simplesmente vai para a outra fase do motor o melhor esse outro fio até o neutro porque eu tenho uns uma tensão aqui de 110 tá então eu tenho aqui um neutro que alimenta o motor e eles se neutro também entra aqui na bobina da contadora então quando eu ligar o botão eu acho
uma bobina acionando o motor vez achou nem o motor e desliguei o motor até em tudo bem eletricamente a situação está resolvida mas vejam aqui eu tenho uma situação de perigo esse aqui é o motor de alta potência instalada na fábrica e alguém ligou ele estava funcionando o que acontece se terminar o fornecimento de energia elétrica aqui na fábrica acabou a luz então o motor naturalmente para de funcionar mas lembre-se a chave é quem está ligado e aí alguém vai lá faz uma manutenção do motor porque ele está parado faz a manutenção enquanto ele está
mexendo no motor a energia elétrica volta e aí pode causar um acidente muito sério então é nesse sentido que a gente vai aplicar aqui um contrato de selo para resolver essa situação também aqui comigo eu vou mostrar como resolver agora essa chave simples como transformar ela num contato de ser em primeiro lugar nós vamos fazer o seguinte em vez de termos uma chave que fixa nós vamos utilizar aqui um botão de pulso e uma chave de pulso vamos retirar aqui essa peça chave sempre lembrando eu vou mexer no circuito copa eu desligo aqui o circuito
e aí vamos retirar aqui vamos tirar vejam tirei chave simples e vamos colocar no lugar dela aqui esse botão de pulso que é simples alteração por enquanto tá bom a gente vai fazer passo a passo para ficar bem claro o que é um contato de ser por enquanto simplesmente trocamos um botão fixo por um botão de pulso vamos ligar aqui o sistema e pronto vejo eu aperto ele ligou o motor eu solto ele desliga então aquele problema que nós tínhamos enquanto a terminar a energia e aparelhar a princípio está resolvido só que isso ainda não
atende à necessidade porque eu precisaria ficar apertando ele aqui para que o motor funciona solta o motor passa então a gente vai utilizar um recurso aqui da própria contadora para que ela se mantenha ligada após o pulso então vamos fazer o seguinte nós vamos utilizar aqui um dos contatos da contadora para que quando obina ligar a gente vai fazer com que esse contato jogue também corrente para próprio obina ou seja ao ligar a pular bobina ela própria se mantém em contato para que a gente não precise ficar apertando aqui esse botão então vamos fazer com
o seguinte eu vou pegar aqui um simples fio e vamos ligar e aqui veja eu vou pegar aqui um dos contatos da minha contadora e vou ligar ele junto com um dos contatos aqui da bobina lembrando desligo aqui o circuito e agora a gente ninguém se outro filho aqui na bobeira pronto e agora esse contato nós vamos trazer aqui uma tensão direto aqui do disjuntor direto da fonte e de energia então vou pegar aqui um outro fio e vamos fazer isso peguei esse filme direto daqui e vamos agora passar para aqui a entrada desse contato
ok então vejo nós temos de novo aquela contator aqui acionando né o motor o botão de pulso ligando a bobina mais uma vez em bobina ligada esse quarto contato aqui do da contadora irá ligar e irá energizar a própria unb no então vamos lá vamos testar aqui o sistema eu ligo solto veja a contadora manteve é que a a ligação àquele risco que nós tínhamos na fábrica já foi resolvido porque vejo se acabar agora energia elétrica faltou luz o motor desligou se voltar a luz que vai acontecer o motor não é acionado automaticamente porque a
contadora não está energizada então se eu quiser ligar o motor agora eu ligo ele aqui não é princípio o risco está resolvido mas só falta um detalhe aqui para a gente finalizar aqui o nosso contato de samba que é o seguinte não terminou energia elétrica mas eu quero desligar o motor então o que eu faço para isso a gente vai agora colocar mais um botão aqui seguinte botão desligar aqui para mostrar que nesse fio aqui que alimenta o contato para que saco com a contadora se auto a energize esse fio aqui entendo que se eu
interromper ele o que vai acontecer então a contadora que pede a alimentação e ela vai desligar então esse fio nós vamos substituir pelo pela chave ou seja vamos colocar aqui no meio desse fio uma chave e um detalhe nessa chave ela precisa estar normalmente fechada essa chave é que quando eu aperto é que ela vai abrir o contato e vai vai interromper o contato se ela está sim normal mantém um contato aqui por isso que ela vai substituir aquele fio se eu não estou apertando é como se eu tivesse aquele filme ligado da mesma forma
que está agora vamos ligar ele aqui e vamos ligar ele aqui na entrada daquela contato aqui então agora sim vejo nós temos de novo aquele filho que estava e vamos ligar o sistema eu vou ligar aqui o motor negou acionou a contadora e o motor ficou ligado se eu quiser desligar agora o motor eu puxo aqui como ele interrompeu a alimentação que vai lá para a bobina então a contadora desligou e o motor foi desligado então vejo essa combinação de uma chave normalmente aberta com uma chave normalmente fechada ea contadora nós temos aqui é esse
contato de selo que faz com que o circuito de contato descendo resolva a situação da segurança e tenha todo o controle sobre o equipamento que nós queremos é bom só lembrando o pessoal que nós não vamos nos aprofundar aqui em comandos elétricos em nada disso você tem lá na lada esses treinamentos muito mais avançados inclusive na lada existem treinamentos realmente profissionalizantes com certificado reconhecido pelo crea é que você pode fazer lá e se profissionalizar tá bom se você quiser fazer lá um curso de lada é online é manda pra gente é que o e mail
