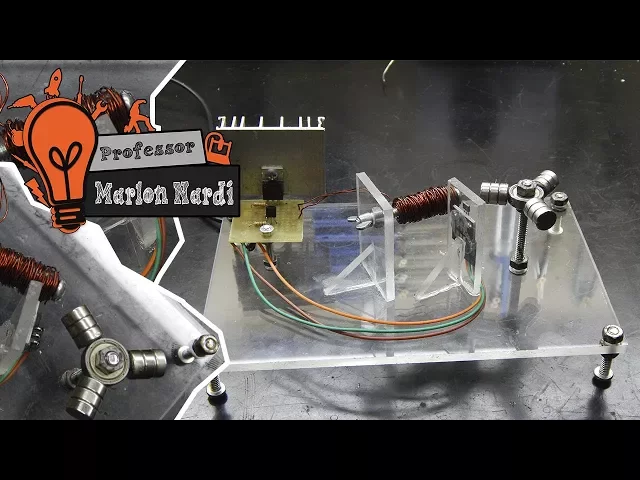

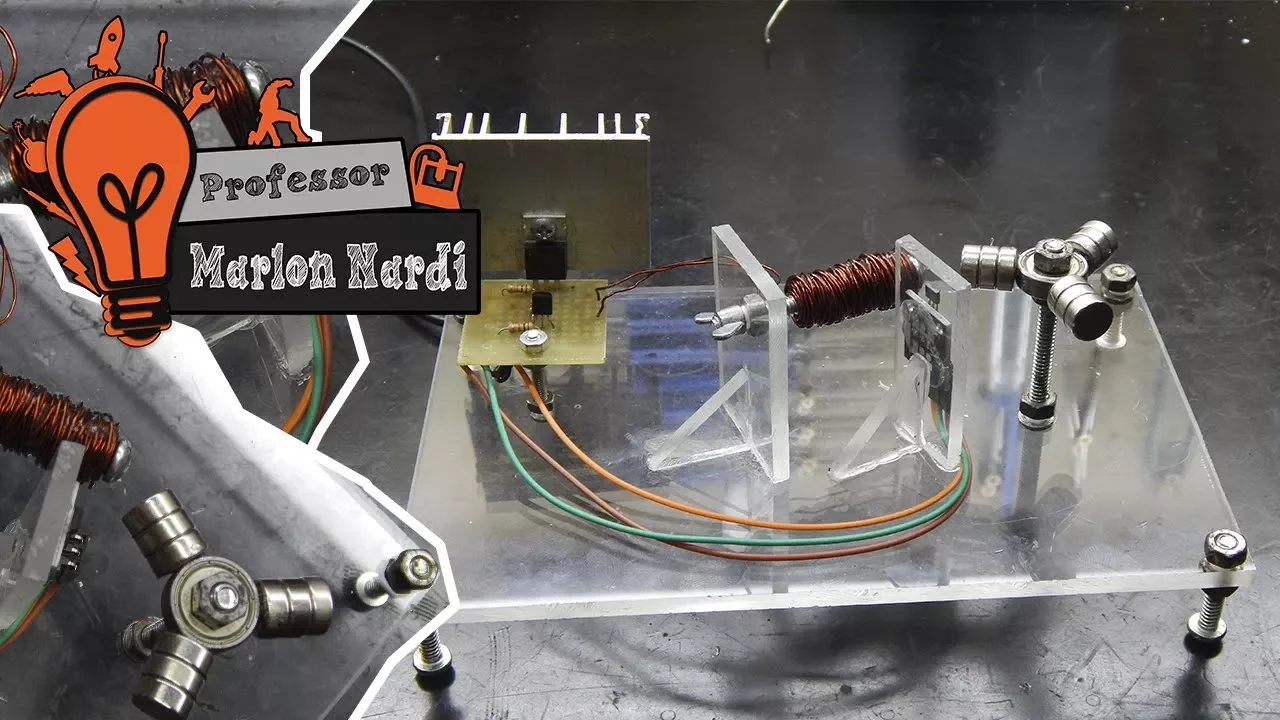

[Música] [Música] ae [Música] fala pessoal beleza sejam bem vindos ao canal hoje nós vamos montar o experimento divertido pra caramba né tudo que tem o nome de motor é massa e um motor que nós vamos montar hoje é conhecido como o motor brechas ou seja um motor sem escovas claro que em corrente contínua no vídeo mostra como fazer com materiais simples o acabamento ficou muito legal desse nosso motor no final do vídeo como sempre explica o funcionamento então aproveite esse projeto que é legal pra caramba de ter na bancada de apresentar uma feira de ciências para poder prender eletrônica e mais sobre alguns fenômenos físicos é principalmente o eletromagnetismo que está aí em 35 na eletrônica seja ela digital analógico enfim muito obrigado a você que está indo lá na posse e contribuindo para ajudar esse canal e pra você que não tem muito tempo que é ganhar uma renda extra quer fazer um curso é sempre bom tá aprendendo nós temos aqui um curso de manutenção para celulares gravado em uma assistência técnica de verdade tem certificado são 30 horas de aula online o link está aqui embaixo na descrição recomendo assistir o vídeo dos caras é bom pra caramba e comprar seguro você contribui para ajudar o nosso canal se você quer comprar componentes eletrônicos com qualidade e bom preço acesse o baú da eletrônica e com certeza o link está aqui embaixo a descrição galera não se esqueçam das nossas páginas do facebook o fórum aqui do canal e todas as nossas outras redes sociais é importante que você contribua interaja com a gente lá então sem mais delongas embora projetar estréia galera pra montar nosso projeto nós vamos precisar de alguns materiais e eu vou mostrar a eles aqui primeiro eu cortei foi essas peças em acrílico de 4 milímetros foi tudo feito à mão vocês podem usar nossa seleção e para cortar também eu preferi fazer a mão aqui é que tem gravado mais rápido é mais a fazer nascer crescer e gravado o nome um monte de coisa o tamanho dessas pecinhas e os furos onde estão os furos tá lá na página do nosso site só clicar aqui na descrição se você não tiver acredito não tem problema nenhum você pode substituir tranquilamente por mdf preferencialmente de três milímetros não que o que outros não vão dar essas são as peças então a parte eletrônica você vai precisar de um transístor no pnt 31 com bom dissipador de calor vai precisar também de um transístor pnp o bc 558 vai precisar de alguns gestores 2 de 10 kms por um quarto debate e um de 220 volts vale lembrar que toda lista de componentes instalar na página do nosso site também vai precisar também de um pedacinho de placa pci padrão né ela tem três centímetros por 3. 5 este furo foi feito com broca de 3. 5 milímetros de diâmetro é o mesmo furor que foi feito aqui pra gente poder parafusar essa placa aquino clínico apresenta um sensor raúl como esse que pode ser comprado no bairro eletrônica ele serve para detectar o campo magnético do ímã e fazer um relacionamento você vai precisar de 5,97 metros de fio de cobre esmaltado 21 wg esse fio tirei de um transformador que convertia 127 volts da rede para 24 e fornece uma capacidade de até 500 mil e velhos consiga fornece que a minha pele decorrente então dá para desmontar esse filme dá pra comprar você pode desmontar transformadores e motores podem ter esse perfil se for comprar 21 w e não vou contar quantas voltas nós vamos dar na bobina mas você tem um comprimento e até melhor 5 97 metros dá certinho nós vamos precisar também de uma fonte 12 volts em corrente contínua que tem a capacidade de nos fornecer até 21 pedras a parte mecânica nós vamos precisar de um rolamento e se rolamento retirei de um motor de passos sempre motores de passo na sua grande maioria é você pega um motor de sucata ele tem dois orçamentos o diâmetro interno desse rolamento de cinco milímetros de diâmetro externo de 16 milímetros você vai precisar de 9 pedacinho cima de neodímio como esse você pode comprar no mercado livre ele tem um diâmetro externo de 10 milímetros 9 pedacinhos como esse você vai precisar de alguns parafusos e porcas esse parafuso que tem um comprimento de 55 milímetros e tem diâmetro de 4 milímetros pegue-se parafuso mais três portas vai precisar de mais um daquele com uma bola com amor borboleta e outra porca e parafuso também têm diâmetro aqui de quatro milímetros de comprimento de 30 milímetros com duas portas são quatro desses conjuntos que você precisa esse voto para fuzil tem 25 minutos de qom momento por três milímetros de diâmetro e mais dois projetos no mais você vai precisar de umas ferramentas como por exemplo aqui duas brocas uma de 3.
5 litros alta de 5 para fazer os furos uma furadeira vai precisar também de ferro de solda estanho alicate de corte de alicate de bico o kit básico de ferramenta pra gente poder montar as coisas né galera a primeira coisa que vou fazer é começar a montar os pezinhos neva usar parafusos aqui para manter e eg do chão beleza aqui são os parafusos menores agora vou pegar esse parafuso maior aqui com três portas e vou fixar lo neste futuro aquilo as medidas dos furos onde eles estão a lista de componentes ao todo na página do nosso site galera vai por ele assim mesmo sem elas em nada tem que apertar bem esse agora vamos colocar outra porca e vamos inserir o rolamento colocamos o parlamento vamos deixar somente rosca suficiente para fazer a porca vai ficar quente mais ou menos vamos dar uma pequena apertadinha não tem necessidade de apertar muito agora nós vamos pegar os novíssimos de neodímio e vamos colocar eles aqui nenhuma por enquanto não importa a popularidade só coloca assim o defasados um ângulo de 120 graus um do outro beleza moça dessa parte mecânica básica agora presente continua a gente vai montar a bobina agora também com esse outro parafuso de 50 milímetros vamos retirar as portas dele e vamos colocar aproximadamente 20 milímetros da rosca do parafuso dentro aqui da nossa demanda da nossa parafusadeira que a folga que nós teremos pra poder regular a bobina com relação ao onze mas agora vamos deixar mais ou menos aí uns 10 centímetros do frio e eu vou dar uma primeira enrolada aqui ó pra que ele puxa o figo agora nós vamos enrolando beleza galera bem enrolada podemos remover aqui do mandril fica assim colocar a espanha que só para tirar um pouco do reflexo para não atrapalhar vocês é que nós vamos fazer um pegar essa porta que vamos inserir mais ou menos aqui vamos deixar um centímetro desse lado e um pouco mais de um centímetro de se colocar esse pedacinho de acrílico aqui que vocês reconhecem o tamanho pra lá na página do blog mesmo dia em que cortar e vamos colocar à porta borboleta aqui fica o motorzinho bem organizado pela áfrica prefeito aí mas num nível bem aceitável agora que nós vamos fazer nós precisamos que essa bobina ou pode ofertar melhor aqui que nós vamos fazer nós precisamos que essa bobina fique bem próxima dos ímãs presidente deixou essa forma que para que a gente possa levar esse parafuso essa bebida mais pra calma pra cá fazer regulagens nós vamos deixar aqui com mais ou menos um centímetro de distância vai ficar centralizado com relação aos parafuso nesse sentido e que vai fazer se vai deixar um pouquinho mais torto você vai manter ele paralelo aqui né bem alinhado e depois vai colar e um pouquinho torta assim só um pouquinho beleza para que a gente favoreça o movimento em um dos sentidos é do nosso rotor aqui porque se ele fica reta é capaz de unificar grudado assim ó na bobina ligado e parado se a gente desloca um pouquinho a gente cria uma tendência de movimento então a gente vai colar e essa péssima aqui ó ela tem um canto em 90 graus que é justamente para dar suporte essa ó fica aqui pra ajudar deixa bem firme então vamos usar vou usar cola instantânea aqui pra colar se pode usar cola para acrílico que é melhor ou silicone quente e coloquei colado aqui galera retirei o sim mas para que eles não fiquem forçando porque esse parafuso é feito de metal é o uso então ir atrás eu tirei só para não forçar enquanto coca-cola certa você pode colocar um pouco de cola instantânea que também na bobina para ajudar a fixar o filho dela deixa bem bonitinho pessoal agora vou montar o circuito aqui o circuito é muito simples bem simples mesmo tá lá na página do blog vou montar nessa faquinha aqui só dando preferência para que o tipo de 31 fique aqui com o dissipador nesse jeito que você está vendo vídeo só isso o resto você pode montar do jeito que quiser eu também vou usar fiozinho não é caminho 0. 5 milímetros de diâmetro vai poder montar o sistema então galera já montei a placa que já soltei o sensor de efeito hall pra isso eu usei cabos fêmeas aqui ela ficou com um comprimento de 12 centímetros aqui como ficou por aqui embaixo e aproveitei essa pessoa e padrão tá tudo no blog com montaria ela vai parafusada bem aqui ó e os fios da bobina de vôos ou dar o fim da alimentação também aí o sensor de efeito hall nós vamos colocá lo aqui nessa parte vamos usar esta ou outra peça para da fixação e essa outra para poder segurar um sensor só que como nós vamos fazer a regulagem do sensor na mão nós vamos utilizar silicone quente ou cola quente pra colar né caso ele queira quebrar e mudar de posição vou terminar a montagem e fez gols ou dar aos filhos da bobina que também o fio da alimentação eu fiz um furo extra que eu também vou adicionar lá na página do site para que eu possa passar o fio da alimentação e de um nome para que ele não saia eu estava fazendo alguns testes aqui e mudei um pouco ângulo tava mais pra cá a minha bobina trouxe um pouco mais pra cá para que o nosso motor ao energizar o nosso circuito consiga parte sozinho sem a necessidade de você tem que embalar e eu mudo ângulo da bobina ela muda a forma na qual o campo eletromagnético interage com do ímã e ela consegue partir sozinho agora antes a gente parafusar é pra finalizar a montagem aqui segura placa você tem que fazer alguns testes primeiro o sensor raul só detecta o campo eletromagnético em um sentido em uma polaridade então você vai ter que pegar o simas que podem estar invertidos e testar então eu vou ligar aqui a fonte ó e e se essa plaquinha que ela tem um led já que indica quando a saída do celso rotacionado basicamente nós temos aqui o negativo positivo e deu sinal o sinal negativo quando ele detecta a presença do campo magnético ele manda um sinal negativo para cá é assim que funciona e pra gente saber se ele está detectando sinal do imã nós temos que segurar aqui ó e aproximar ela tá vendo que ascendeu a acender o led então em cima da ok vamos ver esse outro gol acendeu também vamos ver esse sendo eu também caso contrário você só tiro lima inverte eu vou dar um exemplo aqui você tira ele girou irmão desse jeito e coloca aqui de novo sempre esse último imã vai estar fazendo força contra vai estar sendo repelido então vai ser difícil pra colocar tente você consegue ver que ele gruda no metal deixe eles defasados o mais possível e 120 graus uma coisa importante de ser verificada é o sentido na qual os elétrons estão fluindo que na bobina porque nós sabemos que se inverter o sentido muda as polaridades aqui né sul e norte não admira sua e assim por diante a bobina tem que estar energizada de tal forma que ela vai repelir o imã então na hora que ligará tem que reprimir nesse momento ruim mas está atraindo esse parafuso da bobina então você pode ver que tem certa atração aqui e quando o campo eletromagnético flui na bobina a ue mantém se afastar tem que sair tem que ser empurrado caso você ligue o seu experimento e um ímã não saia do lugar que está sendo traído então tá errado a posição do sensor vai ser mais ou menos aqui então jogar você fazer um teste ó ramos chegar o sensor próximo título da copa a moto lá já tem que funcionar tá vendo olha que massa galera se não funcionar a imobiliária e você tem que inverter esses dois filhos dela inverter onde vocês ou no circuito porque vai depender também do sentido que você enrolou-se foi nesse sentido se foi no outro aí é só inverter a quem tem mais dificuldade eletrônica vou dar uma discreta no circuito nós temos um resistor de 10k que vai ligado ao negativo ea base do tipo tenho o emissor e ele vai direto ao negativo da fonte e o coletor vai para um desses terminais da bobina no meu caso está sendo esse esse resistor de 220 também vai à base do tipo 31 e um outro terminal do resistor vai o coletor do transistor bc 548 que é do tipo pnp o emissor desse transistor vai ao positivo e esse resistor de dedicar um terminal dele vai para a base do transistor bc 548 e outro terminal vai para a saída do sensor depois eu vou explicar o circuito e como tudo isso daqui está funcionando é só para ajudar quem não tem muita noção de eletrônica como ficou seu gueto vale lembrar que se esse terminal da bobina foi para o coletor do tipo 31 significa que ele vai receber negativo mediante um emissor então um outro terminal tem que ir para um positivo está certo agora quem sabe que tudo está funcionando mas estão girando nós vamos colar o sim mas a gente vai tomar cuidado passar cola só entre o imã eo rolamento a parte externa do rolamento para mim para não travar ele a galera porque isso é importante é importante porque ao atingir certa velocidade ea força centrífuga vai fazer com que cima se desloque que o sai voando então a cola instantânea vai nos ajudar aí a deixar a pele mais firme agora vou pegar nosso parafuso minha e colocar aqui parafuso de três milímetros vamos colocar uma porta e apertar sol tinha de duas porquinhas dessa mas é essa 13 está o da oposição do filme a gente vai te deixa pra quem mais alta agora pessoal a posição do sensor nós vamos usar essas duas peças de acrílico para fixar lo é muito importante a gente ver qual é a melhor posição então eu vou tentar descobrir pelo som aqui qual que é a maior votação do meu motor agora colada com cola instantânea fica muito melhor né ele tira tributação com os irmãos não se mexem tanto então eu vou posicionar aqui e vai começar a girar para cá diminuir a rotação também vocês vocês conseguem apanhar mais pra cá almeida vai ser mais ou menos aqui do ladinho e aqui vai ficar mais ou menos ram vai ser nessa altura eu vou passar cola quente aqui no sensor posicionado mais ou menos aqui vai ser nessa altura coloquei aqui galera o sensor na melhor posição que eu achei a fonte está desligado agora vou ligar fonte pra você ver como ele consegue partir sozinho liguei ele já participou sozinho não precisa embalar ele não seja um problema às vezes vai acontecer né mas é legal assim eu prefiro então agora vou colar o sensor nessa posição que você inclusive pode copiar e testando nessa idéia se caso ele não parte só zinho lembre se que você tem essa regulagem para frente para trás da bobina tá então traga ele mas quanto mais próximo a bobina de melo lima mais força e vai ter mais rápido ele vai gerar conseqüentemente o meu no caso já deixei irregular dinho para a partilha só vou ligar a fonte filé demais muito show na galera muito simples a construção a gente fez com acabamento bem legal é o circuito extremamente simples ótimo pra te na bancada para demonstrar a levar uma feira de ciências explicar o funcionamento deste motor ótimo pra ter na sua bancada para quando você entrar no seu laboratório fica pensando no nosso que eletrônica me permite fazer é como esses fenômenos físicos são maravilhosos dá pra gente fazer o quê também colocar um medidor de rpm implementar um arduino com display para exibir rpm dá pra gente controla a potência cima dele controlar a rotação da preencherem mais bobinas aqui é pra gente tem mais torque e às vezes mais velocidade né se a gente aumentar a freqüência de chaveamento e claro ter um campo eletromagnético forte o suficiente para atrair ele né pra ser síncrono com a freqüência de chaveamento enfim ficou legal demais inclusive ó eu vou vir aqui pra você vê que ele funciona também em qualquer posição é basicamente existem dois tipos de motores em corrente contínua ou seja o motorista descer os com escovas né os comuns bush e os sem escovas que é o caso desse os bruxos e bruxas significa sem escova por isso o nome desse motor e motor bruxos os motores com escova tem as suas desvantagens né as principais é que eles utilizam escovas para manter o contato ali manter as bobinas energia usadas essas escolas têm uma vida útil ele gera muita interferência eletromagnética e me gera muito ruído na rede na alimentação e são mais barulhentos no caso desse tipo de motor que é conhecido como bruxo lecce ele não utiliza a escova basicamente um sensor para detectar o campo magnético e mais permanentes e uma bobina como você está vendo aqui as vantagens deles são alta eficiência o baixo ruído no ea longa vida útil pois não tem escovas eu aposto que você está cercado de motores bruxas nesse momento ocular do seu computador é o motor baixos o motor do leitor de cd é o motor baixos daquele que faz você dirá antigamente tinha os leitores de disquete o que fazia lhe disco do disquete gerar também era o motor baixos enfim se conseguem ver uma gama de aplicações para esse tipo de motores eles são utilizados também drones os motores brushes por ter uma alta eficiência e conseguirem alcançar votações muito altas manter um toque legal são utilizados em drones moçada porque tem um breve controlador para controlar quando as bobinas ligam pra controlar a rotação do do motor droga o nosso motor é constituído somente de uma bobina mas tem motores normalmente os motores são constituídos de muito mais bobinas o que aumenta o torque a velocidade do motor agora como nosso motor funciona basicamente você tem que entender o seguinte isso aqui é um sensor que vai detectar o campo magnético é um sensor de efeito hall esse sensor basicamente quando detecta o campo magnético envia uma informação pra esse transistor esse transtorno é que nosso bc 558 só funciona como é como se fosse uma porta digital inversora né porque esse sensor manda negativa ele recebe o negativo por ser do tipo bmp ele vai chave a positivo para o tipo 31 positivo 31 é do tipo nbr o tipo e 31 é responsável por ligar e desligar a nossa obina é ele que aguentar a carga é responsável por acionar o nosso então detectou campo ativo bobeira não detectou desativou o que acontece com o nosso motor nesta posição esse sensor aqui tá conseguindo detectar o campo magnético do imã quando ele detecta esse campo ele manda bobina ligar e devido ao fato de a gente ter ligado os terminais da bobina de forma a que quando ela gera o campo magnético ela gere a mesma popularidade que tem um ímã quando a bobina liga ela vai empurrar o imã eo ibama vai se repetir dela né mas sair longe dela pois aqui temos o pólo sul por exemplo aqui isso também eu não verifiquei pra ver qual é o pólo pois não importa né a única coisa que importa é que quando a bobina ligar ela vai fazer com que cima se repita se é que existe essa palavra meu deus a bobina amanda lima repelir tem duas opções ele pode vir pra cá o placar nesse caso devido ao ângulo formado pela bobina ele vai pra cá ele está indo o sensor ainda detecta a bobina ainda tá ligado ele vai indo vai indo até chegar nesse ponto mais ou menos que o ponto na qual o sensor não detecta mais uma aí a bobina desliga quando ela desliga por inércia ou seja por embalo aqui né ele continua o movimento quando chega nesse ponto o sensor detecta o imã ligando a bobina e essa bobina e joga em cima pra cá joga ele tá aí continua o ciclo o sensor não detecta mais desliga bobina por inércia ele continua movimento detectou empurrou detectou empurrou detectou empurrou até que ele vai girando desse jeito aqui ó e nós conseguimos uma rotação excelente que mostrava o fato de a gente ter usado em uma de neodímio aguentar muita eficiência do motor eo torque dele também a velocidade e consequentemente você pode construir com o ímã de ferrite tranquilamente só que daí a eficiência diminuir eu tenho certeza que deu pra entender galera só que para fixar mesmo para fixar mesmo é como funciona essa coisa inclusive pra você ver uma animação em 3d como funciona eu vou recomendar um vídeo do canal chamado larry lindner em vocês vão entrar lá no vídeo aqui na descrição lá vai estar o desenho 3d e ocara narrando como funciona eu sei que aqui já deu pra explicar só se vocês forem lá vai dar pra entender muito um canal que o corpo não entrei em contato com o cara não é nenhuma parceria só uma recomendação de vídeo para vocês poderem aprender mesmo uma coisa interessante é que dá para fazer é ligar ou suas cópias aqui e analisar o gráfico da onda no computador e pela freqüência que os seus corpos podiam calcular votação desse motor pessoal tá ligado aqui a nossa nosso canal 1 do nosso osciloscópio chegamos aqui a ponto de prova na saída do sensor lembrando que a saída é negativo então no gráfico vai ficar invertido quando tivessem detectado pelo mínima no gráfico vai ficar nível baixo e quando não um nível alto ea que ligamos ao ground negativo na nossa fonte vamos então analisar ali no computador eu vou medir o tipo de onda pra vocês verem ea freqüência para a gente poder calcular a votação aqui por minuto rpm a velocidade tentar direto agora vou ligar o nosso motor ele começa a girar a onda que já começa a se formar ea gente consegue observar que a freqüência é de aproximadamente 100 hertz tabela no canadá um relacionamento vamos arredondar para 100 hertz a gente pegar aqui ele está girando a 100 vezes por segundo então só que são três irmãs né a cada volta ele está dando três pulsos nós vamos dividir isso aqui por três então na verdade ele está dando 33. 33 voltas a cada segundo pra gente conversar isso para rpm é só multiplicar para 60% então nós temos aqui o nosso motor junta girando a 2.
