[Aplausos] [Música] muy buenas a todos espero que anden muy bien en este vídeo vamos a estar trabajando algo de dibujo técnico primero vamos a ver qué es eso dibujo técnico y concretamente vamos a estar abordando lo que son las proyecciones ortogonales pero antes que nada tenemos que entender un par de cosas por ejemplo tenemos que entender como nos manejamos en el espacio para empezar nosotros nos desenvolvemos en un espacio de tres dimensiones es decir que el espacio tiene largo tiene largo ancho y altura esta esquina del espacio que yo tengo acá tiene un nombre específico
esto se llama priedra fundamental de proyección pero el nombre en realidad no nos interesa tanto si lo que tenemos que entender es que este espacio está conformado por tres planos si tenemos un plano que en este caso representa el suelo si este plano se llama plano horizontal por qué porque si lo vemos de frente como debería ser este plano está colocado de manera horizontal después tenemos el plano vertical que en este caso representa la pared frontal digamos y como si fuera una pizarra si esto representaría como si fuera un salón de clases verdad pero bueno
podría ser cualquier esquina del espacio en realidad este plano se llama plano vertical porque porque está colocado de manera vertical sí y después tengo el plano el lateral sí que también es un plano vertical pero bueno para poderlo diferenciar de éste le llamamos plano lateral porque está al costado si bien como hacemos nosotros para poder representar en una hoja que tiene solamente dos dimensiones largo y ancho cosas que tienen tres dimensiones bueno para eso se inventa una solución sí que se llaman proyecciones ortogonales entonces lo que se hace es desarmar este esta esquina del espacio
sí que está en tres dimensiones la desarmamos para que quede solamente en dos dimensiones lo que hay que hacer es romper digamos el vínculo que tiene este plano el plano lateral con él con el piso si entonces lo desarmó así y lo despliega si es como el abatimiento de plano es como si girar amo los dos los planos entonces los que antes estaba en tres dimensiones ahora lo puedo ver en dos dimensiones largo y ancho que sería esta imagen que yo tengo acá sí bien para empezar este yo necesito hacer en la hoja esa división
de planos que se hace de la siguiente manera primero el dibujo técnico es un dibujo preciso que tiene un método que es bastante fácil de aprender y lo que interesa en este tipo de dibujo es la precisión entonces cuanto más cuidado yo tengo a la hora de manejar el instrumental geométrico más fácil no va a salir el dibujo y probablemente menos errores cometa primero entender que necesito trabajar con la tabla también voy a trabajar con la regla t y una escuadra cualquier escuadra que tengan sirve la regla t se mueve de arriba hacia abajo contra
la tabla de un lado si yo recomiendo usar el lado izquierdo de la tabla y este será el movimiento la regla t solamente me proporciona la horizontal y en este caso vamos a trabajar con las escuadras así que la escuadra se mueve en relación a la regla t entonces voy a estar haciendo este tipo de movimientos con la escuadra en este caso lo que me interesa es obtener líneas verticales perfectas si bien para empezar voy a colocar la regla te lo más abajo posible de la tabla y obviamente que esté en contacto con la tabla
sin que se me escape y voy a agarrar una hoja con rótulos ya la voy a apoyar así sobre la tabla hasta que hace tope ahí cuando veo que ya está colocada perfectamente la hoja que queda alineada con la regla te la voy a pegar en las cuatro esquinas con un pedacito de cinta no tiene que ser demasiado grande la pego con cuidado y ahora ya podemos a la regla t pero acá iwata bien como dije anteriormente lo que yo necesito es crear esta división de planos en la hoja lo voy a hacer de la
siguiente manera bien simple voy a agarrar desde el rótulo superior de acá de la marquita voy a medir 11 centímetros y hago una marquita en esa marquita lo que voy a hacer es deslizar la regla a ti hasta que me coincide con la línea y voy a trazar una recta que pase por esa marquita bien acá ya tengo la hoja dividida en dos pero necesito trazar una vertical lo voy a hacer más o menos a la mitad de la hoja que serían unos 15 o 16 centímetros no es tan importante que esto que viene en
el centro a una marquita y con regla te bien fija en la tabla acá bien pegadito apoyo a la escuadra cuando me coincide con la marquita trazó una recta entonces ahora ya me quedo esa división de planos si bien esta línea que yo acabo de hacer lleva un nombre específico esta línea que divide los planos se llama línea de tierra a la cual se le representa de la siguiente manera se le hace un guión citó del lado izquierdo y derecho para indicar que ésta efectivamente es la línea de tierra yo en este momento la voy
a repasar con una fibra de color negro siempre se repasa entonces esto lo que va a hacer es facilitarle el trabajo y bueno ya va quedando más prolijo y el acabado digamos repaso esta línea que divide también los planos voy a repasar también el guión citó de la línea de tierra y también voy a marcar cómo se llaman los planos acá como puedo ver la pared frontal queda arriba qué sé se abrirá abrevia el nombre con las iniciales que sería plano vertical p v el plano horizontal queda abajo por lo tanto pongo ph del plano

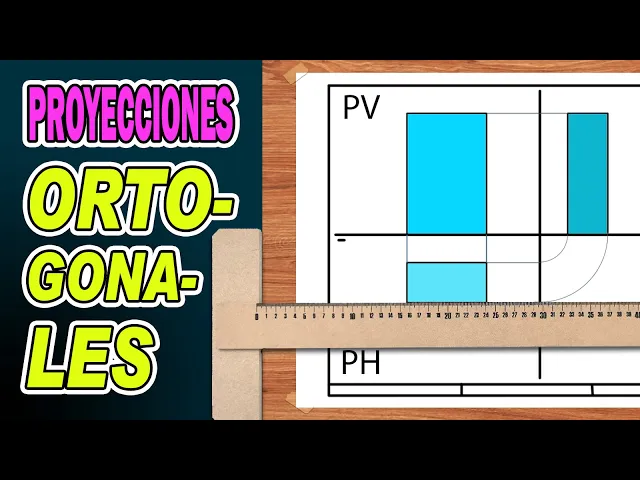

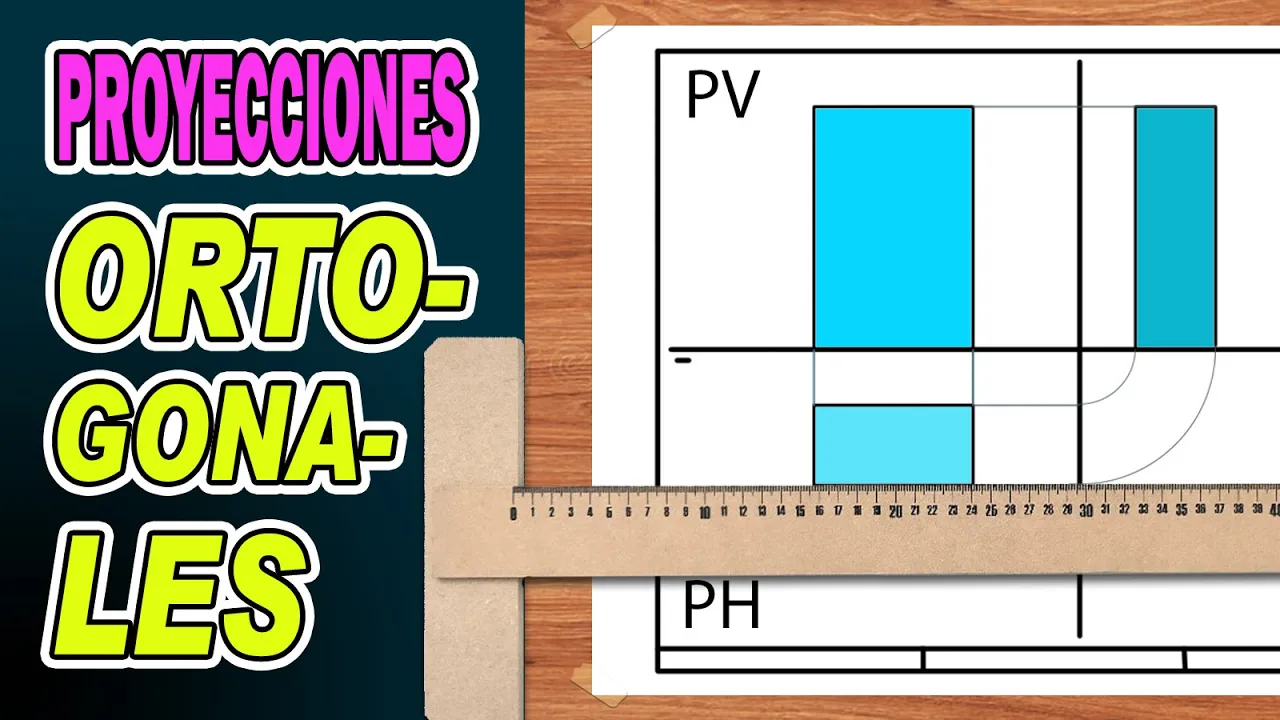

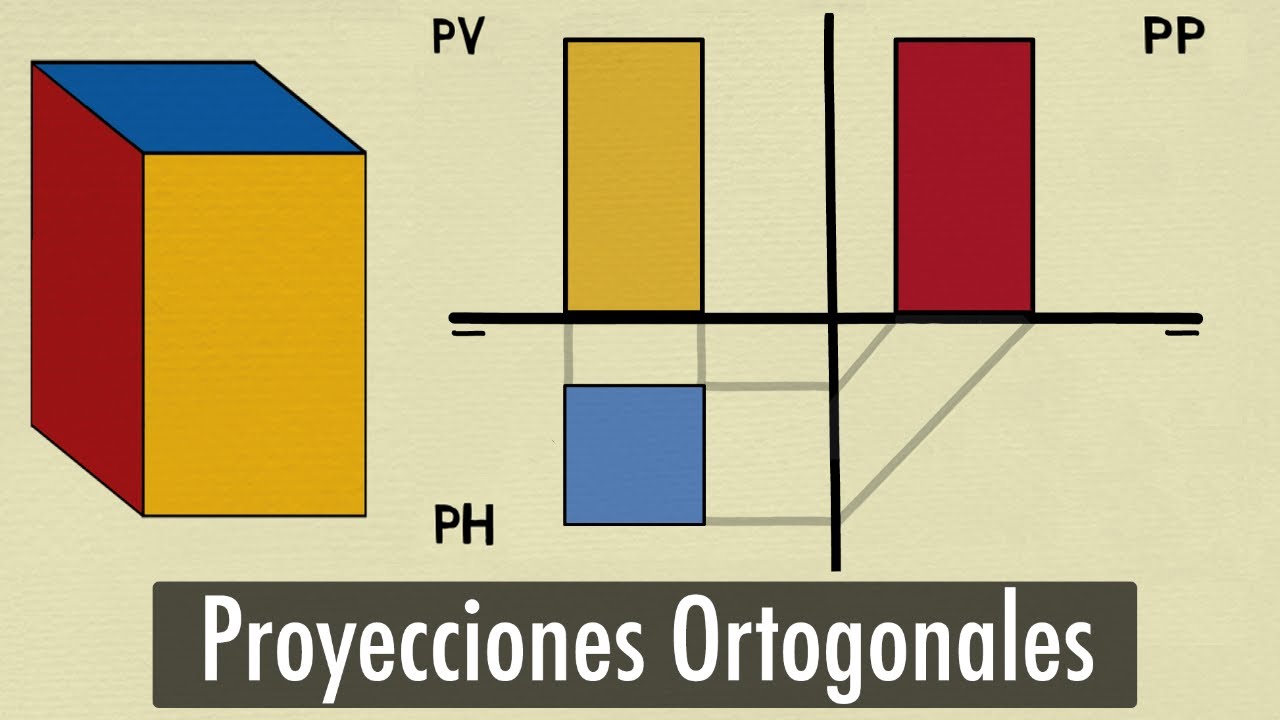

horizontal y este último sería el plano lateral acá me queda un cuadrado vacío que después vamos a ver qué función cumple como pueden ver yo acá tengo una tablita con datos y tengo un dibujito porque porque lo que vamos a estar haciendo hoy en esta actividad como a modo de introducción digamos es este volumen vamos a hacer una caja realizada en proyecciones ortogonales para eso voy a armar de nuevo lo que sería el espacio entre dro fundamental de proyección y voy a colocar la caja por acá bien esta caja está en un espacio concreto y
cuando estamos en un espacio concreto eso significa que estamos a una distancia determinada de los planos es decir esta caja está a cierta distancia del plano vertical que sería de la parte de la espalda digamos del volumen hacia el plano vertical a la pared frontal hay una distancia concreta también del costado de la de la caja al plano lateral a la pared del costado digamos también hay una distancia concreta y en este caso también hay una distancia concreta del suelo que en este caso está pegadita no está sobre el suelo si bien cuando yo quiero
y empezar a dibujar lo tengo que hacer mirando hacia el plano horizontal es decir me pongo sobre el volumen digamos y lo miro desde arriba si yo acá lo que tengo que hacer es bueno observar como me va a quedar el volumen visto desde arriba si lo miro bien veo que solamente voy a verlo el techo del volumen que sería como un rectángulo si eso es lo que yo voy a dibujar acá mirando al plano horizontal cuando lo miro de frente con lo miró de frente voy a darme cuenta que también veo un rectángulo en
este caso sí que va a tener otras dimensiones obviamente y cuando lo miro de costado y cuando miro hacia el plano lateral también tengo otro rectángulo así que va a tener obviamente otras dimensiones sí bien voy a empezar a mirar esta tablita sí que no sé si se ve bien ahí en el vídeo creo que sí que esta tablita me proporciona toda la información que yo necesito para poder realizar este trabajo si primero me voy a fijar en el alejamiento del plano vertical de esa casa cuando yo miro al plano horizontal iniciando el dibujo me
tengo que imaginar siempre este espacio completo entonces cuando yo miro al plano horizontal osea el suelo me voy a dar cuenta que el plano vertical o sea esta pared me queda alineada con lo que sería la línea de tierra este pedacito acá este pedazo de línea representa al plano vertical visto desde arriba sí y esta línea que yo tengo acá cuando miro al plano horizontal representa el plano lateral como si fuera una pared por lo tanto cuando yo me quiero fijar en el alejamiento al plano vertical de este volumen lo que tengo que hacer es
medir desde la línea de tierra para abajo porque esta línea representa al plano vertical en este momento entonces mido con una regla dos centímetros a una marquita y por esa marquita lo que voy a hacer es trazar una línea horizontal con la regla t perfecto qué significa esto que el volumen la espalda de la caja en este caso va a estar sobre esta línea no va a estar ni más abajo y va a estar más arriba va a estar exactamente a 2 centímetros del plano vertical o sea que este dato ya lo tengo ya está
marcado sigo alejamiento del plano lateral en este caso es 4 centímetros vuelvo a imaginarme el espacio si lo tengo así si estoy mirando al plano horizontal veo que el plano lateral está representado por esta línea por lo tanto si yo quiero saber el alejamiento que hay del volumen acá lo que tengo que hacer es medir en este caso 4 centímetros desde el plano lateral hacia la izquierda es decir de esta línea para acá mido 4 tras una marquita lo que voy a hacer ahora es con regla t bien apoyada en la tabla y la escuadra
voy a trazar una línea recta acá todo dentro del ph del plano horizontal bien que me quedo acá va una esquina me queda una esquina marcada que significa que acá en esta esquina va a estar el volumen sí en esta esquina va a estar apoyado el volumen ahora lo que tengo que hacer es fijarme concretamente en los datos específicos del volumen por ejemplo el largo sería acá esta parte el largo se mide en la línea horizontal y el ancho se mide en la línea vertical por lo tanto a partir de esta esquina que tengo acá
representada lo que voy a hacer es por ejemplo medir el largo que son 6 como dije se mide en la línea horizontal a una marquita y con la regla t y la escuadra trazo una vertical entonces acá ya me va quedando el marcado lo que sería la caja el prisma el largo ya lo tengo ahora me voy a fijar en el ancho el ancho es de 3 el ancho como dije se mide en la vertical por lo tanto corro un poquito lo arréglate y desde la esquinita que se me género marcó 3 y con la
regla t vengo y trazo una horizontal y acá ya me quedo representado lo que sería el prisma la cajita vista desde arriba que va a ser solamente un rectángulo para no perderme en las rachas lo que voy a hacer ahora es marcar un poquito apretando un poquito más el lápiz para irlo visualizando mejor el trabajo esto después repasa con lapicera o una fibra negra fina y bien ya tengo la caja vista desde arriba que tengo que hacer ahora bueno ahora lo que tengo que hacer es dibujar la de frente es importante entender que el volumen
sigue estando en el mismo espacio en el mismo lugar y las medidas se conservan es decir si yo miro desde arriba al volumen o lo miró de frente el largo la medida del largo sigue siendo la misma y entonces aprovechando que yo a ese dato ya lo tengo acá que sería este el largo 6 centímetros lo que voy a hacer es proyectar esas medidas hacia el plano vertical que es el que está arriba si como hueso bueno simplemente lo que tocas es proyectar las verticales que tengo acá con regla te y escuadra o así proyecto
para arriba apenas aprieto el lápiz recuerden que esto son líneas de guía para poder construir el trabajo entonces ya proyecte hacia arriba yo ya sé que este va a ser el largo del volumen si bien ahora me voy a fijar en la otra en el otro dato que me estaría faltando que sería la altura si cuando yo miro al plano vertical y cuando estoy mirando el plano vertical y dibujando los volúmenes de frente acá tengo que hacer de cuenta que la línea de tierra si en este momento está representando lo que sería el suelo representa
al plano horizontal si coinciden las líneas y está vertical esta vertical está representando a un el plano lateral si esta línea representa al plano lateral entonces si el volumen está apoyado en el suelo es decir en este caso estaría sobre la línea de tierra lo que tengo que hacer para determinar la altura que es es medir desde la línea de tierra hacia arriba y ahí voy a obtener la altura que en este caso sería 9 centímetros entonces marcó a los nueve centímetros hago una marquita y trazó una línea recta con la regla t perfecto y
ahí ya me quedo lo que sería el prisma o la caja vista de frente que es un rectángulo también voy a repasar marcando un poquito más negra bien o sea que ya llevo dos dibujos visto de arriba visto de frente ahora lo que tengo que hacer es bueno como lo que tengo que hacer es dibujarlo de costado digamos no yo ahora estoy mirando al volumen de perfil o sea estoy mirando hacia la pared lateral al plano lateral hay un dato que ya tengo que me sirve y es que si yo miro el volumen de frente
y lo miro de perfil de costado la altura sigue siendo la misma si no cambia la altura y yo la altura ya la tengo representada acá en este plano vertical que tengo que hacer proyectar para la derecha es decir para el plano lateral esa altura eso lo hago con la regla t y cuando me coincide con la línea la proyecto para este lado bien yo ya sé entonces que la altura va a estar ahí la del volumen para poder continuar ahora necesito volver al plano horizontal porque porque bueno necesito hacer unos trazos auxiliares antes de
poder construirlo acá vieron que yo les dije que este plano quedó vacío y tenía una razón bueno la razón es que cuando yo estoy haciendo lo que sería el abatimiento de planos es decir desarmando el espacio si se fijan para que el plano lateral pueda pasar para y necesita hacer este giro este giro lo necesita hacer para pasar para acá entonces yo voy a necesitar generar este giro de alguna manera y para eso voy a utilizar el compás ya van a ver para qué como yo pasé las verticales hacia arriba para hacerlo en el plano
vertical a la proyección ahora lo que tengo que hacer es pasar hasta acá hasta la línea que representa el plano lateral las horizontales que forman a la cajita entonces vengo acá con arréglate y tras una línea y esta cabeza la tenía la trazo también entonces estas líneas ahora chocan con lo que con la vertical que representa al plano lateral mirándolo desde arriba y para simular el movimiento para generar el movimiento mejor dicho voy a agarrar el compás y lo que tengo que hacer es apoyar el compás siempre se apoya en el mismo lugar entre la
intersección de la línea de tierra y la vertical que divide los planos entonces apoyo acá como la primera distancia con el compás trazo un cuarto de círculo vuelvo a apoyar el compás como la siguiente medida y proyecto para este otro lado hasta donde hasta la línea de tierra cuando estoy dibujando al plano lateral ahora me tengo que imaginar que este espacio está así entonces está vertical ahora representaría que plano el plano vertical si ésta representa el plano vertical cuando miro al plano lateral y el suelo o sea el plano horizontal sigue estando representado por la

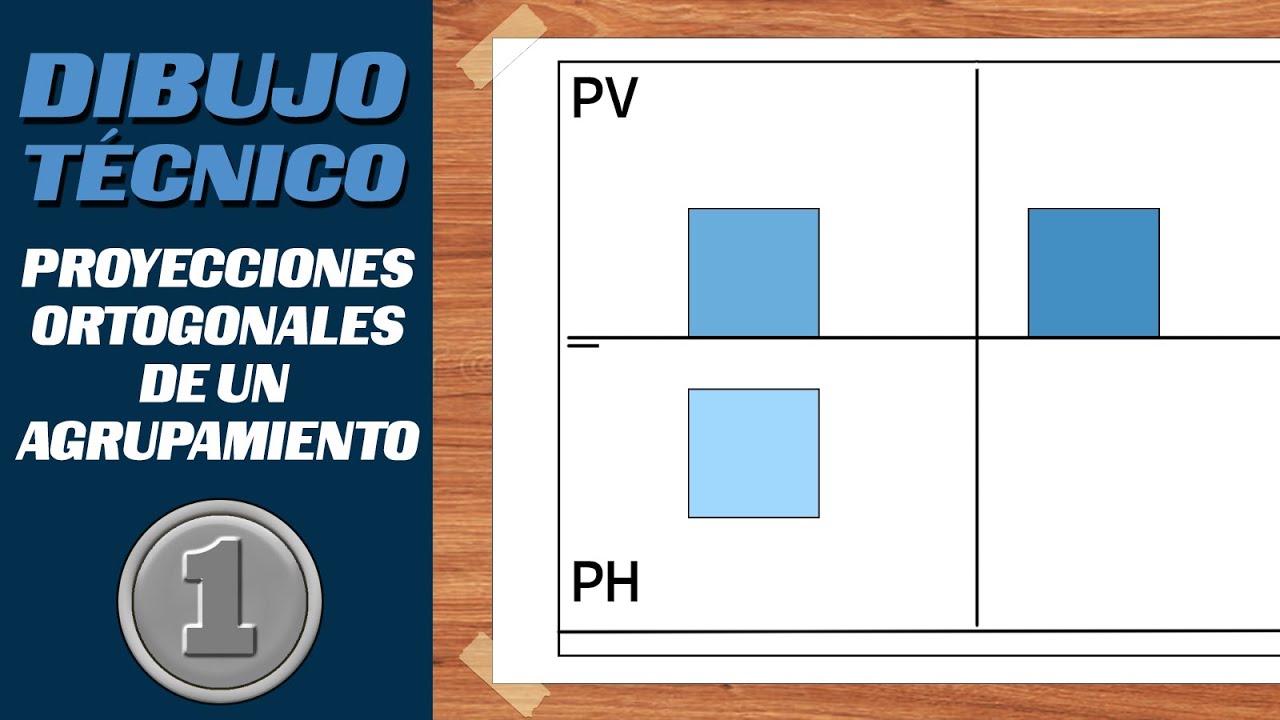

línea de tierra sí bien entonces que tengo que hacer ahora bueno está esta distancia representa qué cosas lo que es el ancho del volumen lo único que tengo que hacer ahora es apoyar bien la regla de la escuadra y en estas dos marcas que se generaron ahí voy a trazar 2 verticales hasta la línea horizontal que me daba que salía de acá del plano vertical de la altura del volumen y entonces si se fijan ya me quedo la caja realizada en los tres planos de proyección en el plano horizontal mirándolo desde arriba en el plano
vertical mirando la caja de frente y en el plano lateral mirándolo de perfil o de costados simplemente voy a repasar ahora que ya lo voy a hacer con lapicera ya estoy en condiciones de repasar porque el trabajo ya lo terminé vieron que es bastante rápido es bastante simple solamente hay que tener en consideración qué es lo que estoy mirando cómo hay que imaginar el espacio y recordar desde donde se toman las distancias que ahora lo vamos a repasar los alejamientos y después de eso ya están en condiciones unos genios realizando dibujos en proyecciones ortogonales ahora
que termine voy a repasar iniciales de los planos y es muy importante no borrar nada ninguna de estas líneas que yo hice de manera auxiliar las líneas quedan porque son una forma de justificar que el trabajo está realizado con el procedimiento correcto y lo único que tienen que saber es que siempre la regla te está proporcionando la horizontal y que la escuadra siempre está en función a la regla t es decir siempre la tengo que apoyar en la regla t sí o sea salvo cuando estoy repasando cosas así pero cuando estoy trazando siempre tiene que
estar la escuadra sobre el arréglate sí así que repasamos recordar que siempre empezamos en el plano horizontal la distancia el alejamiento al plano vertical de los volúmenes se mide desde la línea de tierra hacia abajo y cuando miro el plano horizontal es lo que representa esta línea el plano vertical y el alejamiento del plano lateral en el plano horizontal acá cuando miro desde arriba se mide desde la vertical que está acá hacia la izquierda eso me proporciona la esquina donde está el volumen y después solamente me tengo que ir fijando en los datos concretos del
volumen recordar que el largo se mide en la horizontal el ancho se mide en la vertical y la altura la voy a marcar ya cuando estoy en el plano vertical cuando estoy mirando al volumen de frente cuando miro el volumen de frente es decir cuando miro a la pared del plano vertical me tengo que acordar que lo que es la línea de tierra en este caso estaría representando el suelo esta vertical y sigue representando lo que sería el plano lateral la pared esa y que cuando miro al plano lateral lo que antes representaba el plano
lateral ahí ahora representa esta línea el plano vertical como pueden ver y el suelo o sea el plano horizontal sigue estando representado por la línea de tierra y recordar que para poder hacer la proyección en el plano lateral tengo que pasar la altura de los volúmenes que yo tenga desde el plano vertical al claro lateral y luego volver acá al plano horizontal pasar las horizontales usar el compás para hacer el giro y después sí poder de culminar el trabajo trazando las aristas que faltaban bueno el vídeo ya quedó bastante largo para pintar solamente una aclaración
se utiliza en una teoría si se considera que la luz viene de acá arriba por ejemplo entonces como choca primero sobre la parte superior de los volúmenes y lo pintamos de una forma más clarita por ejemplo con intensidad número 1 voy a utilizar solamente un color solamente que lo que voy a ir variando son las intensidades entonces el techito como es lo más alto el volumen va a estar pintado de una manera bastante clara intensidad 1 bien suavecito que apenas se vea el color la parte frontal demora un poco más en que la luz llegue
digamos entonces se ve un poquito más oscura y entonces la voy a pintar con intensidad número 2 un poquito más fuerte que acá que acá abajo y la parte lateral recibe menos luz por lo tanto se pinta más fuerte o sea que sería clarita intermedia y fuerte y bueno espero que les haya quedado claro en un futuro quizás les pueda enseñar a cómo construir esto entero ya que puede servir como para entender qué es lo que estoy mirando y les puede ser de utilidad para poder realizar este tipo de trabajos si les interesa pónganlo ahí
abajo en los comentarios nos vemos
