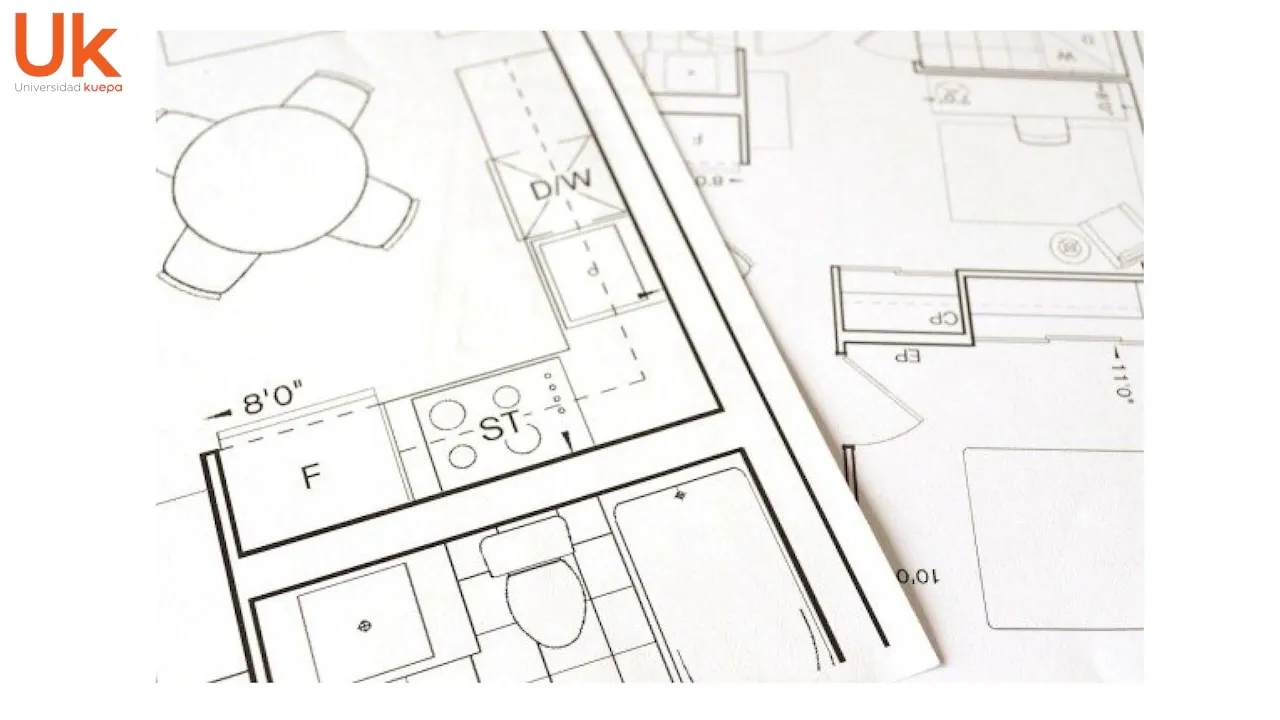

lectura de un plano los planos son dibujos de diseño arquitectónico bidimensional que indican el tamaño de una edificación proyectada los materiales que se usarán en su construcción y la definición de sus características los arquitectos utilizan planos y especificaciones escritas para comunicar los detalles necesarios a los trabajadores que participarán en la construcción aprender a leer los planos es muy importante no solo para los trabajadores sino también para las personas que contratan arquitectos para el diseño de los mismos De esta forma ellos pueden tomar decisiones bien fundamentadas con respecto a los proyectos de construcción y renovación cuando
un gran diseño no se presenta bien no se logra transmitir la idea del proyecto para ganarse un cliente para ganar un concurso para una presentación en la universidad o para comunicar las formas de construirlo es vital que les quema se transmita claramente y sea fácil de entender en cierto modo es como un discurso de ventas se está vendiendo el diseño las ideas y los conceptos las presentaciones pueden ayudar a la imaginación de los clientes o ayudar a ganar un concurso deben comunicar claramente los elementos tridimensionales del diseño los dibujos gráficos y tableros de presentación tienen
un propósito principal que es comunicar el diseño y si la presentación se ve bien pero no hace su trabajo es posible que haya que pensarlo de nuevo los datos que nunca deben faltar en un plano arquitectónico para que pueda considerarse un proyecto ejecutivos son plano de localización de la obra es una especie de mapa a escala pequeña para ubicar el predio en la zona nombre de la obra casa López o cafetería las Lomas por ejemplo nombre del propietario nombre del arquitecto o ingeniero que la haya proyectado responsable del diseño nombre y firma del responsable de
la obra quien lo haya revisado estructuralmente y quien vaya a llevar la supervisión de la construcción debe contar con una cédula profesional y está registrado en el padrón de catastro o colegio de arquitectos de la zona cuadro de superficies y dimensiones escala métrica y Norte cuadro para firmas de autorización por parte de la dirección de administración urbana y catastro si es el caso dependiendo del lugar para la confección de los planos se debe tener en cuenta formatos escalas representación gráfica líneas letras simbología y rotulación la composición del plano es el contenido que lo integra el
contenido se debe de colocar de manera lógica y secuencial para que sea legible por cualquier persona es importante que la secuencia del plano tenga una lógica para que la composición práctica haga más fácil Su comprensión el plano debe tener un contenido legible y ordenado para que esto sea así es importante un uso óptimo de las escalas todos los títulos acotaciones deben de leerse fácilmente y deben estar ubicados adecuadamente en el dibujo definiremos la planta de arquitectura como un corte horizontal del edificio o proyecto mediante un plano virtual en el cual a su vez se remueve
la parte superior del edificio este corte como nombramos en el punto inferior se realizó usualmente un metro 20 o un metro 40 y nos sirve para definir la estructura los espacios principales del proyecto o edificación en su largo y en su ancho la planta es fundamental para comprender un proyecto pues la proporción es y dimensiones de esta son la base para la construcción el concepto queda graficado en el siguiente ejemplo en los planos arquitectónicos el arquitecto propone las medidas del proyecto organizada en diferentes plantas arquitectónicas cada planta está organizada de modo que puedan obtenerse las
medidas del proyecto de manera individual o global los planos arquitectónicos contienen las medidas superficiales de cada parte del proyecto podemos conocer las medidas de cada Estancia por separado cada unidad constructiva y cada plano del mismo modo en estos se puede conocer la necesidad del terreno y o adaptación al suelo existente con anterioridad La altura superficies y áreas de cada espacio son proyectados en el plano de tal modo que puedan funcionar como cálculo general de la obra completa en los planos se ven los elementos de uso diario cada más muebles cocina o se establece disposición del
futuro mobiliario y Define áreas específicas de la vivienda o edificio a construir se desglosan todas las características de instalaciones y procesos constructivos que se necesitarán para la correcta ejecución de la obra el lenguaje de los planos se basa sobre todo en la calidad de las líneas con las que se trazan dentro de la rama del dibujo técnico aparece la línea para ilustrar los diferentes objetos esta importancia se transmite principalmente a través del grosor de la línea si el grosor es delgado es menos significativo si la línea es bien gruesa es más importante el grosor de
cada línea así como si esta es continua o no son señales de que están representando algo en concreto el grosor de la línea se refiere a la negrura a la intensidad al ancho de esta línea en la superficie del dibujo las líneas gruesas o más oscuras se utilizan para representar los planos de corte los contornos o límites exteriores de un objeto en una vista en planta a menudo son los muros los que se dibujan con las líneas más oscuras para definir los espacios existen entonces diferentes tipos de líneas entre las principales se encuentran la línea
de trazo es la que nos permite dibujar todo el proyecto en forma amplia y esmerada también como también conocida como la línea general es la que en primera vista nos da la idea general y panorámica de lo que se tiene en mente con la línea de trazo también se dibujan los muros de las construcciones la línea punteada este tipo de línea nos ayuda a proyectar objetos Más allá de lo que nuestros ojos pueden ver e incluso son usadas en las vistas de las proyecciones de cubiertas las líneas punteadas O mejor dicho de trazo se usan
Generalmente para denotar objetos ocultos otra forma de esta línea punteada la línea de eje la cual se forma por una línea punteada seguida de un punto y así sucesivamente Es recomendable no saturar el plano arquitectónico con líneas de ejes pues provoca un conglomerado en líneas que vuelve muy complicada la interpretación del proyecto se recomienda ubicarlas por fuera del objeto arquitectónico ingresando apenas un centímetro dentro del dibujo líneas para secciones arquitectónicas si deseas enmarcar bien cada sección de tu proyecto para una mejor interpretación del mismo es recomendable el uso de líneas de secciones arquitectónicas pero En
qué consisten estas líneas se tratan de líneas cortas punteadas seguidas de dos puntos y así sucesivamente Pero al final Esta debe culminar con una flecha para indicar el sitio de proyección de la sección dentro del plano arquitectónico Bueno ahora vamos a pasar a ver cómo es la representación de los muros después de haber visto que las líneas se usan en el plano arquitectónico debemos también definir las líneas que indican los muros del proyecto los muros divisorios por ejemplo se dibujan usando la línea continua e indican que aquellos no cargan ninguna cubierta Ni estructura alguna los
muros de carga Normalmente se trazan con lápiz o estilo grafo con calidad de línea en la parte del contorno del muro o en el eje se dibuja bien con la línea gruesa para Resaltar las partes fundamentales y darle más vistosidad al proyecto pero se recomienda hacer unos trazos que dependerán del grosor del mismo Para Resaltar los detalles el muro de mampostería se caracteriza por los dibujos que se realizan dando una semejanza de cortes de rocas Normalmente se pueden realizar mediante algún software como Autocad pero si se realizan a mano se les da un mejor acabado
a los muros por lo general se les realiza un sombreado sobre todo a los de carga o a los más importantes un sombreado que determina que ese muro tiene una cubierta acotamientos los acotamientos son una de las herramientas de diseño que permiten saber con precisión las distancias o longitudes de cada pieza del proyecto para ello el arquitecto debe saber manejar los diversos tipos que existen los cuales son cotas generales cotas específicas y cotas al eje para una mejor interpretación del plano con respecto a las medidas de acotamiento estos números deben escribirse verticalmente las cotas generales
son por ejemplo el ancho y el largo de un dormitorio las costas específicas son por ejemplo el ancho de una mesada o el ancho de una ventana y las cotas al eje son las que se ponen por lo general entre cada eje importante de nuestro objeto arquitectónico cuando decimos aleje nos referimos a que va desde el centro del muro por ejemplo en cambio las generales van desde su borde interior por último mencionar que los planos arquitectónicos se establecen como el lenguaje común y universal entre arquitectos ingenieros y técnicos constructivos para la realización de un proyecto
y en ellos se expresan las propuestas del arquitecto como una respuesta técnica y arquitectónica ante una necesidad planteada son las herramientas más comunes que se usan para describir y explicar las propuestas es por eso que es indispensable conocerlos y estudiarlos a fondo en este momento de la materia Que no quede ninguna duda para que al momento de aplicarlo en proyectos sea dentro de la carrera o sea una vez recibidos no tengan errores en su comunicación
