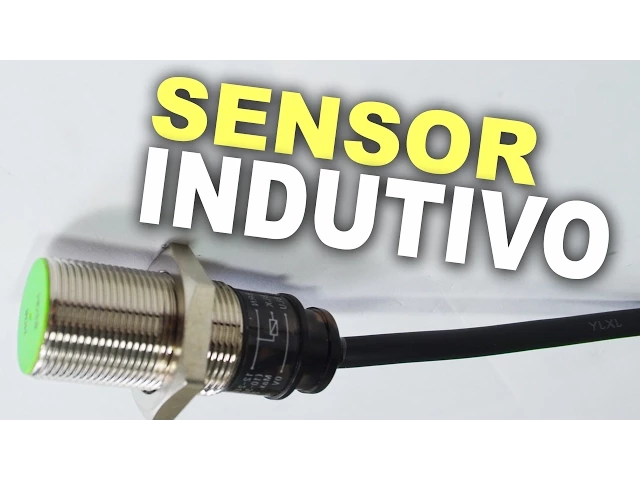

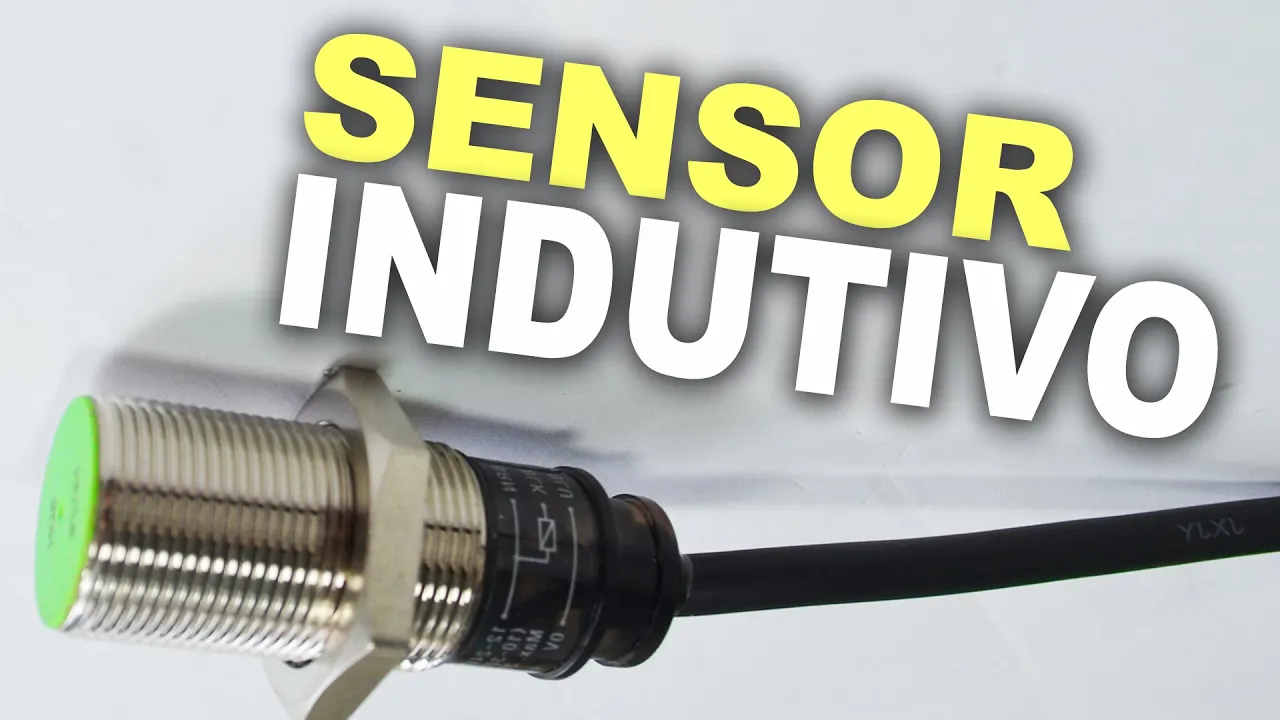

Olá pessoal seja bem-vindos a mais um vídeo do canal mundo da Elétrica nesse vídeo eu vou mostrar para vocês o que é um sensor indutivo e como ele [Música] funciona de uma maneira geral isso é um sensor indutivo Então o que a gente tem aqui pessoal é um componente que ele vai trabalhar com o princípio de funcionamento através de impedância de uma bobina de indução quando o sensor tá ligado ele tem um circuito interno né que vai ter uma bobina E aí vai ter uns circuitos controladores aqui que vão gerar um campo magnético então aqui
na proximidade da cabeça do sensor nessa parte verde eu tenho um campo magnético quando eu tenho um metal na proximidade desse campo magnético esse metal ele vai alterar esse campo magnético quando eu tenho uma variação nesse campo magnético o meu sensor ele consegue reconhecer essa variação e através do circuito interno desse sensor ele consegue comutar um contato normalmente aberto para normalmente fechado e aí eu consigo ter uma mudança de estado né uma mudança de estado de zero para um então ele fecha um contato na verdade não necessariamente precisa ser um contato né Tem várias formas
da gente trabalhar pode ser simplesmente um sinal de pulso né E aí o meu o meu circuito ele vai entender esse sinal de pulso e vai executar alguma função no caso dos sensores eles trabalham né na maioria dos sensores hoje a gente trabalha com contatos normalmente abertos que transformam para fechados o campo de atuação sensor ele pode ser 0,5 MM né que é bem próximo até mais ou menos 10 mm 15 MM né que vai dar 1,5 então ele dá uma possibilidade aí de trabalhar com essas distâncias dependendo do modelo aí do sensor a gente

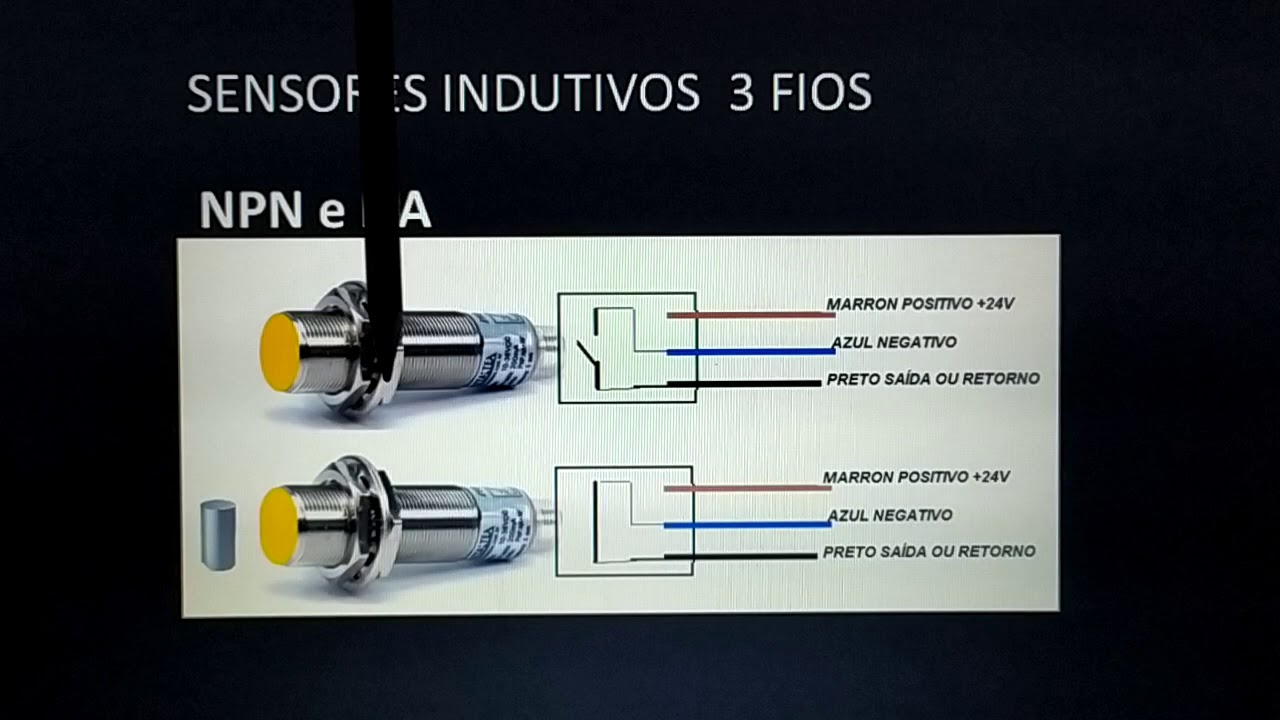

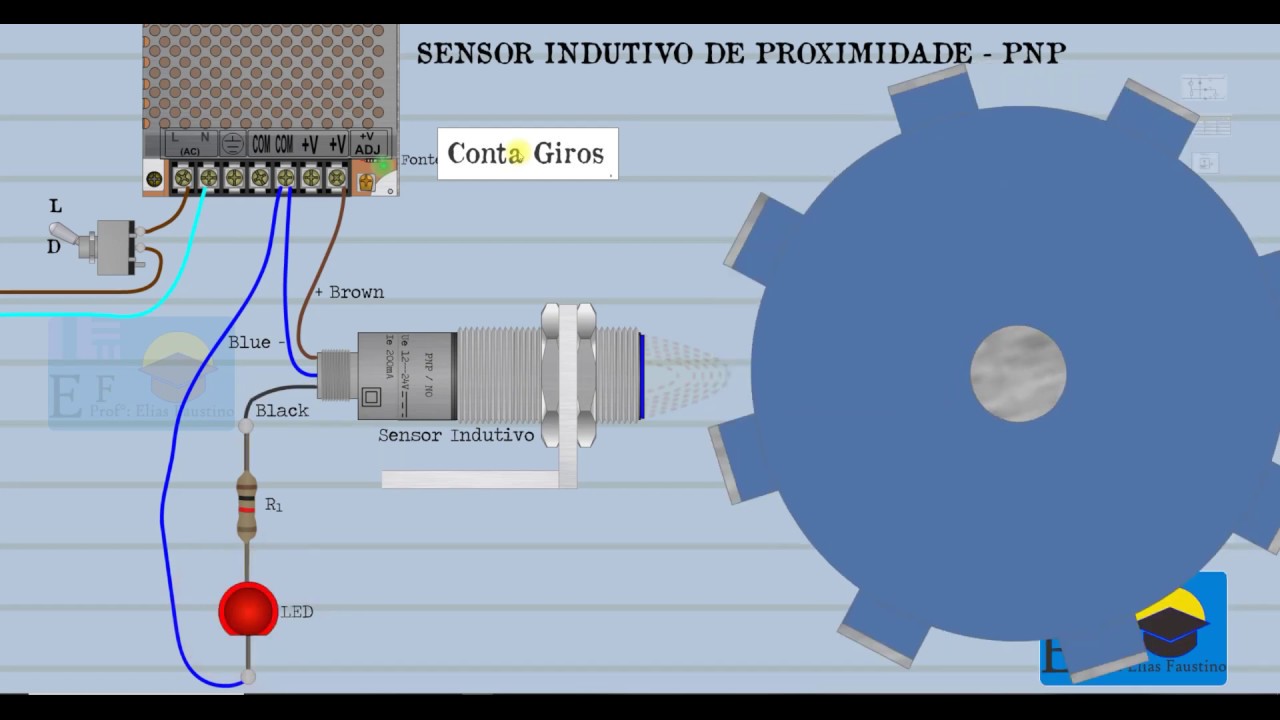

tem basicamente modelos de sensor npn PNP vai aparecer um diagram Zinho aí na tela para vocês Então esse ele é um modelo npn o que que acontece pessoal os sensores por normatização eles são com cabos cor já definidas Então eu tenho aqui ó cabos desse sensor que é marrom preto e azul marrom negativo Azul positivo e preto é o sinal isso aqui é internacional a maioria dos sensores eles trabalham com essa configuração de cor no caso do modelo npn a carga ela vai ser ligada entre o sinal e o marrom que é o positivo e
no caso do modelo PNP ele vai ser ligado entre o sinal e o cabo azul que é o negativo Então a gente tem basicamente essas duas variações a carga sendo ligada entre sinal e positivo e a carga sendo ligado entre sinal e negativo o meu sensor aqui trabalha numa tensão que vai de 12 até 24 vdc corrente contínua Então esse sensor não trabalha com corrente alternada pode ter até alguns modelos que trabalham com corrente alternada mas não é o caso desse modelo aqui ele trabalha com uma corrente máxima de 200 m então aqui Dá para
vocês verem aqui no corpo dele ele vem com um pequeno diagram aqui ó Brown Black Blue Ok marrom preto e azul e aqui tem o diagram minha da carga sendo ligado entre marrom e preto e aqui eu tenho o zero ligado no azul e o 12 até 24 ligado no brau que é o marrom no caso ligação entre feit entre azul e marrom e aqui nesse modelo a carga sendo ligada entre marrom e preto então ele tem um ledzinho aqui pessoal quando eu aproximo o metal vocês estão vendo lá nesse ponto aqui ó aproximei o
metal vocês vê que eu não chego a encostar e ele ativou um ledzinho ali para mostrar que ele tá ativado Ok então o sensor Ele trabalha com essa proximidade de peças metálicas só para exemplificar eu vou usar uma chave fazer o mesmo teste ó não encostei a chave tá vendo e ele acionou o meu LED ali de sinal e quando isso acontece o contato interno do do sensor ele atua Então pessoal mostrei para vocês não mas aqui tá o cabo do sensor tá o sensor tá ligado todo esse cabo aqui então pessoal tem aqui a
ligação do meu sensor Ok vou fazer um teste com multin então quando eu encosto lá a minha ponta de prova do mul lá na alimentação do sensor eu tenho lá 24 v4.2 Ok entre o positivo e O negativo de alimentação do meu sensor como a carga desse desse sensor é npn é entre o preto e o marrom eu vou colocar aqui no preto e aí tenho lá 0 V então entre o marrom e o preto eu tenho 0 V quando eu aciono a carga do meu sensor ó lá eu obtenho 24 aqui entre preto e
marrom Ok pode ver o LED lá do sensor ligado esses sensores pessoal por ele não necessitar do contato mecânico Ok eu não precisa encostar no sensor para ele poder atuar isso aqui na década de 60 foi mais ou menos quando esses sensores começaram a ser usados aí larga escala Eles vieram substituir os contatos de fim de curso né como ele não precisa de contato mecânico ele tem uma durabilidade às vezes muito maior não precisa ficar tendo Impacto né com o sensor para que ele funcione basta a proximidade e se tiver gostado desse vídeo pessoal curte
comenta compartilha se tiver ficado dúvida deixa nos comentários se é a primeira vez que você est em nosso canal Não deixe de se inscrever para receber as nossas atualizações até o próximo vídeo pessoal [Música] oh
