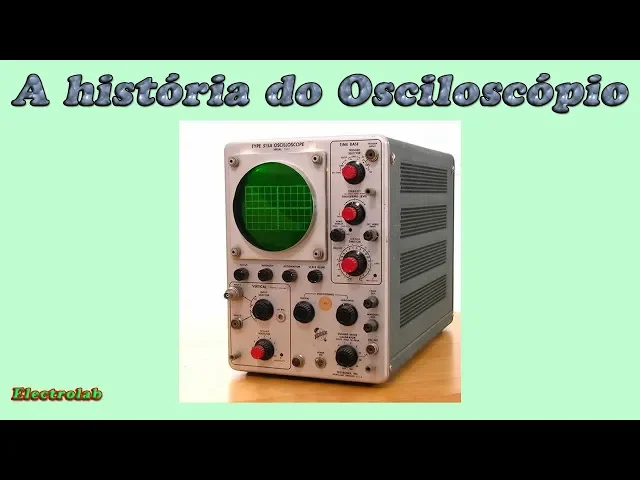

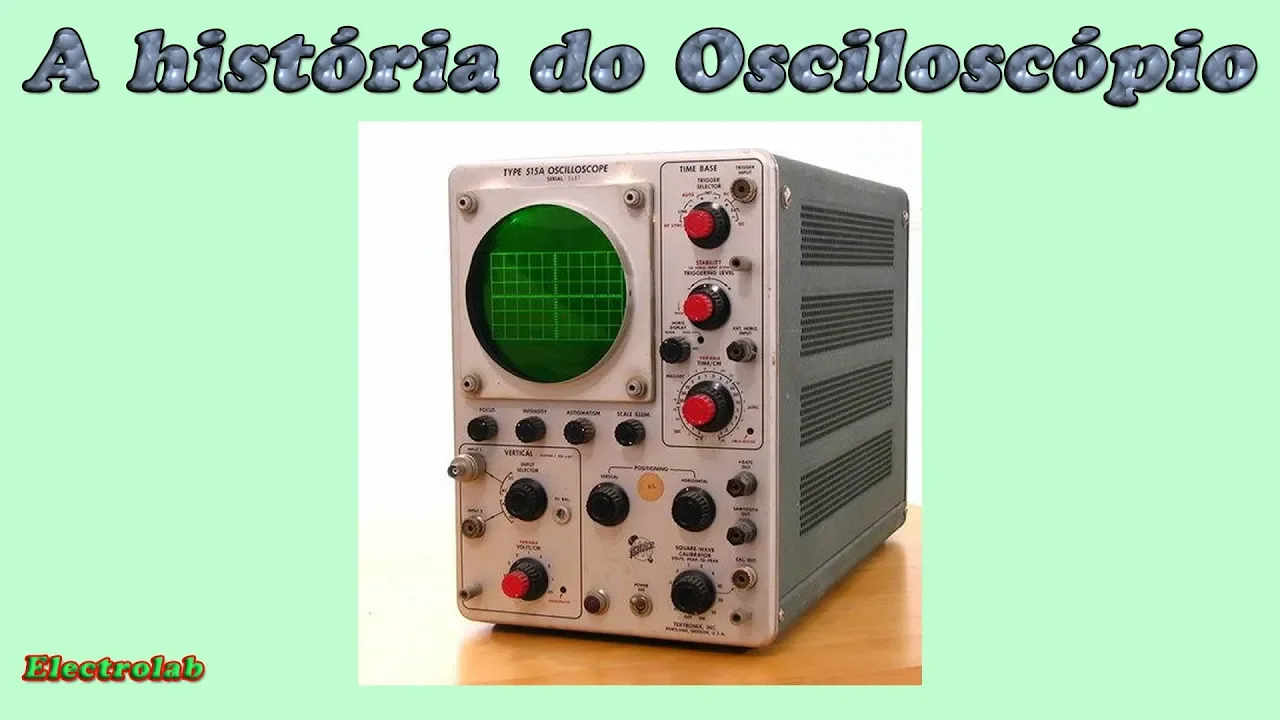

A História do Osciloscópio, das origens até hoje!

[Música] olá pessoal sejam bem vindos a mais um vídeo do canal eletrolar be hoje nós vamos fazer um vídeo sobre a história do osciloscópio bem interessante já tem algum tempo que a gente não fala sobre fatos históricos na área de tecnologia algum tempo atrás fizemos sobre o rádio e fizemos também sobre a guerra das correntes entre o tesla e o edson esse assunto foi sugestão de um escrito nosso do canal o edson do canal é de hardware e leve obrigado e edson achei bastante interessante a sugestão então vamos falar sobre esse imprescindível e fantástico equipamento

que é o osciloscópio todos sabem que o aço ópio é um instrumento que permite observá sinais e medir dentro de sinais as suas amplitudes frequências e além de ver obviamente a forma de onda é comentam interessante que você ao usar osciloscópio você percebe o que está ocorrendo dentro do circuito ou dentro daquele sinal que você está analisando é uma visão física como você como se você entrasse no circuito tivesse presenciando você sente o o sinal a forma dele o que está acontecendo ao contrário de medidas mais básicas usando o voltímetro por exemplo em que você

médias amplitudes do sinal mas não percebe exatamente o que está acontecendo se não tem aquela amplitude mas qual a forma de onda dele tem alguma interferência que está efetivamente causando no resto do circuito isso é importantíssimo pra você se aprofundar no conhecimento dos circuitos da análise do circuito cenário ensinagem ok dito isto nós vamos comentar e um pouco da história dos los cópia é possível abranger tudo todos os fatos porque foi muita coisa que aconteceu desde o final do século 19 até hoje vamos tentar resumir aqui da melhor forma possível ok vamos lá as origens

vamos falar aqui primeiro na verdade vamos falar antes das origens vamos falar sobre os tipos de suas cópias que nós temos hoje é que nós já tivemos então basicamente ele se idem nos tipos analógico em que basicamente você tem um equipamento que tem um ou mais canais verticais e uma base de tempo e um tubo de raios catódicos crt ser o típico osciloscópio analógico e mais recentemente os russos cópias digitais que hoje já estão divididos entre de s ó e de pior são que desce é o famoso digital história de oscilloscope e o de pior

o digital fósforo oscilloscope bem mais recente o tipo de peró é a tecnologia mais avançada que você encontra hoje nos osciloscópios digitais ele é o que mais aproxima hoje do excelente osciloscópio analógico ele faz um processamento totalmente independente do sinal e conseguem produzir uma característica que você via nos as suas cópias analógico que era a variação da luminosidade do feixe favorecendo então a verificação análise de sinais transitórias do chico pulsos muito rápidos transientes e outros sinais do gênero onde você precisa esse tipo de tecnologia dentro da categoria de digital ainda há os chamados ms o

next senão oscilloscope ou seja os osciloscópios de sinais misturados eles são capazes de tratar tanto sinais analógicos como o chuchu suas cópias tradicionais como os sinais digitais como se fosse um analisador lógico então ele pode introduzir por exemplo 16 canais para análise de sinais digitais ok lembre-se mesmo os chamados possui os copos digitais eles têm canais de entrada analógica porque ele vai tratar sinais analógicos o que acontece aqui dentro de uma ou duas cópias de tal tem um conversor analógico digital que faz a a a conversão do sinal analógico é o sinal que nós estamos

efetivamente medido por um sinal de tratamento digital interna para poder mostrar no display de lcd led se lá o que for ok então ele digital porque ele trata digitalmente o sinal depois de uma conversão do sinal analógico para digital só que na entrada se nós sempre analógico agora a uso de sinais misturados que tem a possibilidade de tratar sinais digitais na entrada com múltiplos canais ok substituindo nesse caso um e outro em um outro equipamento que se chama analisador lógico e obviamente dentro dessa linha das suas cópias digitais mais recentemente nós temos os osciloscópios portáteis

e os osciloscópios o sb os osciloscópios com conexão direta ao pc em que não tem tela basicamente um módulo que você conecta ao pc e utiliza um software para visualizar os sinais que o controle é feito todo pelo pc rock já os portáteis na onde tem tela e tem toda a funcionalidade dentro do conjunto geralmente funcionam com baterias ok então basicamente são os tipos de gente depois vai se chamar um pouquinho mais um pouco em relação às origens lá no século 19 no finalzinho do século 19 teve um físico francês chamado andré blondel que é

ele criou um osciloscópio eletromecânico em 1893 vou mostrar fotos para vocês é bem interessante era um dispositivo totalmente eletromecânico ele tinha um alvo no metrô ele utilizava um estilete sobre um rolo de papel fazendo as marcas dos sinais o papo rolou girava e hoje o gasômetro era e citado pelo sinal bom ele tinha uma banda de 10 e 19 que no reto e esse teria sido um dos primeiros modelos de equipamentos que poderiam registrar sinais como se fosse um osciloscópio ainda não era um osciloscópio mas é um dispositivo similar alguns anos depois em 1897 veio

a revolução teve um físico alemão chamado local brol que inventou o tubo de raios catódicos crt que conforme a foto o cabral ele nasceu em 1850 e foi formado como na alemanha mesmo em física e se formou na universidade de marburg ea universidade de berlim onde teve o objetivo de doutorado com uma tese sobre oscilações de cordas em lá ele ganhou também o prêmio nobel de física dividido com marconi em 1909 e ele é considerado o inventor do crt o tubo de raios catódicos que era conhecido como tubo brown e obviamente depois dessa invenção isso

foi aprimorado com aplicação de de fotos tipos diferentes de fósforos para verificar um sinal de uma melhor forma e depois ainda foi mais ainda aprimorado com a aplicação de placas defletoras eletromagnéticas para poder fazer o feixe mover lembrando que votando um pouquinho a questão do tubo lado no grau no qual brown ele obviamente utilizou as descobertas nas primeiras experiências feitas 1 ao uso anos antes em 1855 pelo inglês william crux que descobriu os raios catódicos usando um gás num tubo de descarga e chamou o estudo de tubo de cooks esse tubo de clubes ele foi

à origem para que o cabral pudesse desenvolver o tubo de raios catódicos então menção honrosa aqui pro william crux algumas décadas antes de desenvolver esse tubo porque isso deu todo o impulso para que em 1932 uma empresa britânica chamada a secopa foi a primeira empresa que adaptou o crt para uso como um osciloscópio isso 1932 depois disso veio a segunda guerra ea demanda por equipamentos de radar fez com que os tubos de raios catódicos tivesse um boom impressionante então várias tecnologias e vários modelos cada vez mais capazes foram desenvolvidos nesse período é justamente para poder

equiparar os radares obviamente os osciloscópios vieram né acrescendo com vários modelos sendo desenvolvidos nesse período lembrando que algumas empresas surgiram também logo depois da 2ª guerra por exemplo um maior fabricante de osciloscópios do mundo até tronics lançou em 1947 ela foi fundada em lãs ou o modelo famoso modelo 511 eu vou mostrar e com banda de 10 mega hair e a vantagem dele é que tinha um sistema de varredura com trigger o que permitiria para a imagem de uma onda periódica você veja que os primeiros os corpos não tinham sincronismo não tinham brigas ficam mostrando

a imagem de uma forma corrente né então era complicado até analisar muitas vezes você precisa fotografar a tela ou você precisava usar uma persistência de fósforo longa para poder verificar principalmente um sinal de baixa freqüência algumas técnicas para você poder visualizar com o trigger você conseguiu deixar uma imagem estática na tela desde que ela fosse periódica naquela época né e observar com detalhes fazer as medições e tal ea tecnologia se desenvolveu essa essa tecnologia no seu modelo 511 bom depois dessa fase os seus corpos foram inovando sempre com um aumento de banda eles foram ganhando

mais recursos maior banda até que uma empresa chamada lecroy lá em 1985 desenvolveu o primeiro as suas cópia digital do mundo o objetivo era uma encomenda da cern partindo então para esse sem fim de modelos que de lá pra cá apareceram um ponto que devemos lembrar também foi o desenvolvimento dos osciloscópios multi traço que vieram com muita força já na década de 70 e 80 principalmente com a tectónicas trazendo modelos que tanto colocavam os traços do traço ou tras quádruplo através de um processo chamado chope é que ele alternava os traços ou mesmo através da

presença de vários canhões né de de feixe de elétrons dentro de um único turbo fazendo os sinais totalmente independente o que ganhava obviamente alguma vantagem sobre o multiplexado é aquele que você dividia um sinal em vários ea própria tectônicos fez isso aí é muito bem da década de 60 em diante sendo muito forte na década de 70 e 80 com os possua os copos multi traço não me lembro também de ter usados na época de estudante um osciloscópio da tec tronics aliás não era da técnica não era da hp que tinha a persistência variável era

muito interessante pelo sinop você alterava através de um potenciômetro no painel frontal à persistência o tempo de persistência do sinal alterando as camadas de fósforo eletricamente alternando elas né e modo que o traçado ficava na tela sem apagar então se você quiser ser um sinal baixíssimo de freqüência baixíssima por exemplo um hertz ou menos você conseguia ver o traçado acontecer ficará permanente na tela desenhado como se fosse uma memória como se você desce hoje em dia um stop na na varredura de um deu a sua cópia digital e aqui ficará cravado ali pra você analisar

com detalhe sem interferência fazer as medidas e tal era muito interessante aí você podia diminuir depois a persistência oprah 0 né de modo que ele apagava instantaneamente logo depois eram azuis possui os copos de persistência variável é uma batalha porto não queria ficar na bancada com ele não tinha muito desse modelo o pessoal tem algumas curiosidades aqui é que eu queria mostrar para vocês sobre as suas costas lá no início do desenvolvimento quando já tínhamos os osciloscópios ou seja já na década de 40 e 50 algumas coisas bizarras foram desenvolvidas por exemplo um osciloscópio 50

canais na verdade ele tinha 50 telas uma tela por canal era bem interessante mas era bizarro né então até que a foto dele foi né na década de de 50 e você tinha 50 canais para utilizar até aqui a imagem também ele sendo usado outro desenvolvimento muito forte foram chamados pelos copos portáteis osciloscópios de bolso então a tectônicos na década de 70 bem no início e 72 lançou alguns modelos como por exemplo o modelo 22 um tipo chamado type thing to one da tech mix ea imagem dele aí pra vocês verem é bem legal zinho

na telinha bem pequena e e em tese cabe no bolso de uma jaqueta né mas ainda com um sem comparar com o gil hoje usava um tubo de raios catódicos a essa profundidade dele os modelos mais clássicos mais antigos a gente tem o primeiríssimo lá da tec tronics que é o modelo 511 tem até um anúncio da época em que estava a 795 dólares agora imagina naquela época 795 dólares e que valeria hoje talvez uns 10 mil dólares alguma coisa do gênero é era muito caro claro sempre foi caro mas naquela época não era pra

qualquer um poderia ter um equipamento dias que se já tinha o trigger nesse modelo a eles o primeiro a idéia da tec sonics depois de bater em outros modelos também conhecidos logo na seqüência o modelo 512 com algumas melhorias é o 513 lembrando que eles eram todos valvulados aqui a gente pode ver na imagem a foto dele internamente o modelo 503 ok bom e alguns modelos muito antigos muito clássico sair de outros fabricantes por exemplo a a e g modelos também da década de 40 ok alguns outros modelos também da mesma ocasião e já os

modelos um pouco mais modernos como por exemplo o 310 aparece um pouco mais recente ainda alguns outros tipos aqui uma linha de montagem antiga de suas cópias tektronix e aqui nós vemos um engenheiro fazendo alinhamento de um osciloscópio tektronix esse aqui é o modelo pop um dos primeiros modelos de suas cópias de alta banda de 1 giga hertz da tectônica também e aqui a gente vê o carrinho de manutenção nos instrumentos eram tão grandes e pesados e você precisa de um carro precisava de um carrinho para transportar os seus copos e outros instrumentos é para

só o tamanho eo peso desse carinho que você colocava ele ao lado da bancada para poder utilizar hoje o carro até o equipamento que você a fazer os testes e medidas em um pouco mais para os equipamentos mais atuais a gente tem os tradicionais as suas cópias de bancada analógicos como esse tectônicos 2245 adi 100 mega rs que era um sonho de consumo de muita gente na década de 80 e até mesmo na década de 90 até os famosos por suas cópias digitais mais recente cd s ó comuns rayol que foram é introduzindo os osciloscópios

de custo diferenciado no mercado e de qualidade aceitável e os sem número de osciloscópios histórias digitais com múltiplos recursos com o analisador de espectro embutido um gerador de funções embutido com quatro canais há alguns com o analisador digital nem embutido também para 16 canais hoje em dia há inúmeras opções de osciloscópios no mercado bom coração as tendências a id de crescimento hoje em dia nós temos os osciloscópios que trabalham com bandas há em torno de 6 a 7 giga-hertz geralmente está nessa fase a id de tamanho de banda ea um desenvolvimento muito grande uma melhoria

muito grande para os dispositivos portáteis também e pros as suas cópias usb todos esses tem recebido grandes melhorias na última década então acredito que a tendência é só melhorar tanto ou no uso dos modelos bancada contra os portáteis inclusive com melhoria nos seus custos principalmente os modelos entre levo meu deus mais simples tem nenhum dado ao mercado com várias opções para vários cursos bom pessoal é isso que eu queria apresentar para vocês um assunto muito longo eu fiz forma resumida na verdade daria para fazer um vídeo para cada período do oscot para entrar em mais

detalhes mas como é objetivo aqui entrar tão profundamente no assunto creio que tenha ficado bem resumido a história do osciloscópio desde a sua origem da do seu primeiro desenvolvimento até os dias de hoje e espero que vocês tenham gostado curtir um vídeo clique no lic não deixem de se inscrever no canal é marcar o sininho de notificações e até o próximo vídeo um grande abraço
