olá pessoal eu vou mostrar pra vocês agora na prática como funciona o meu esquema de ligação estreita triângulo é muito fácil e é muito simples basta vocês prestarem atenção vocês vão aprender fácil bom primeiramente o que é o 5-estrelas triângulo ele tem a finalidade pessoal de partir o motor de 115 cv para cima não tem a necessidade de fazer esse circuito ou você pode usar o fortis parte porque porque você vai partir o motor esse motor ele vai sair da inércia e uma coisa ele vai entrar na sua velocidade nominal eu vou mostrar pra vocês

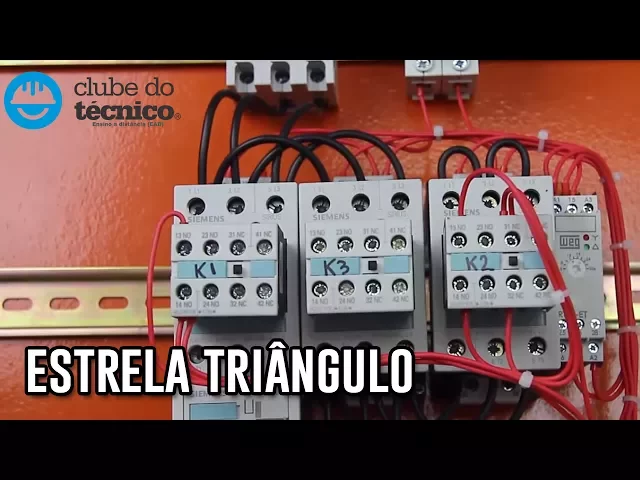

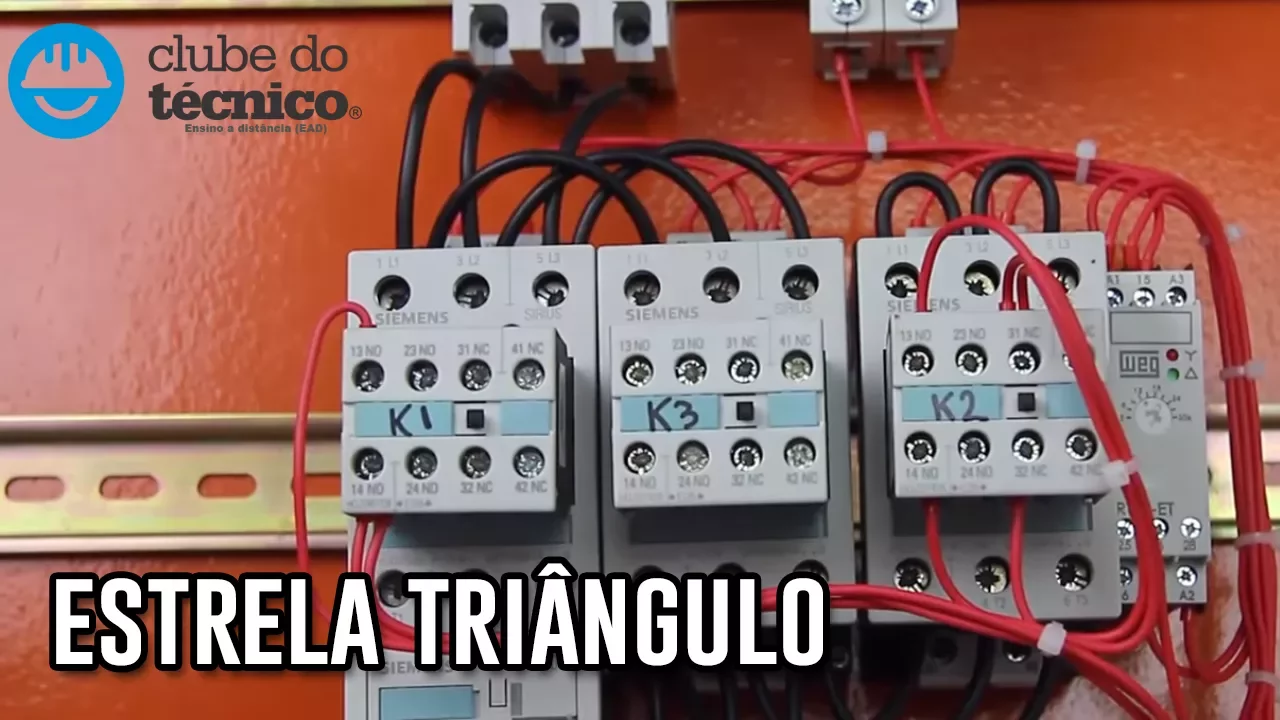

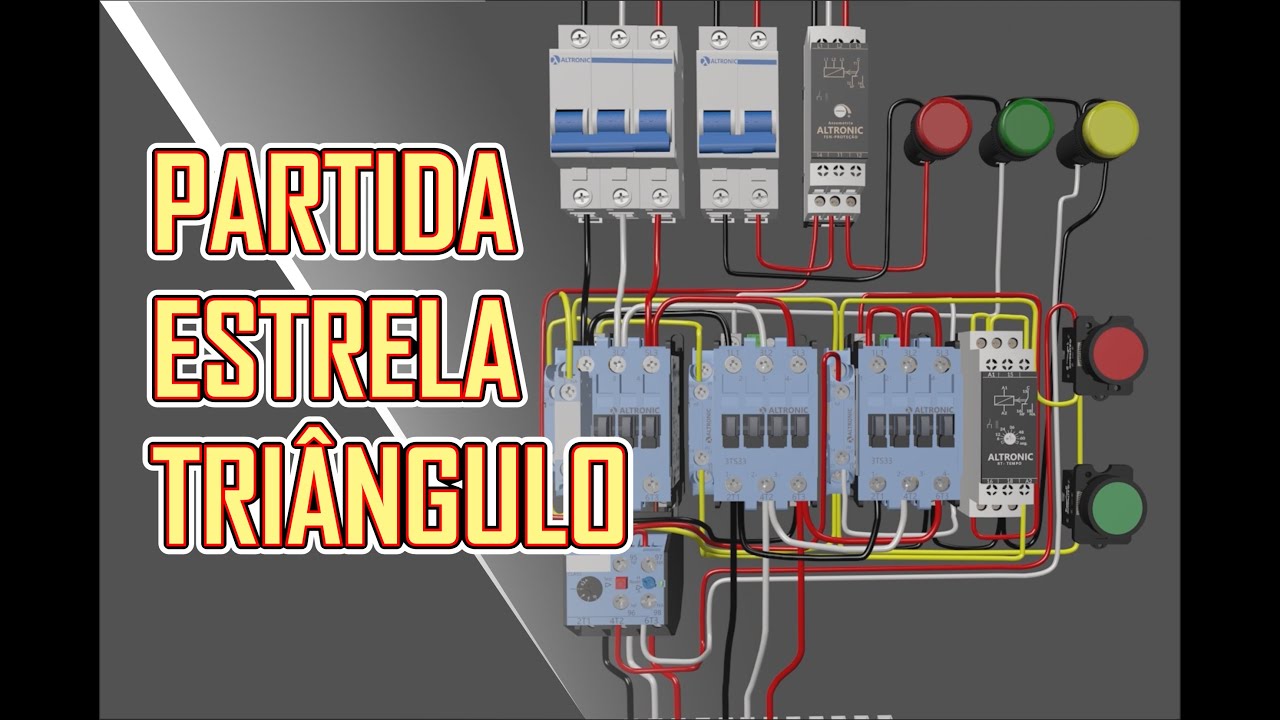

aqui os componentes né primeiramente eu tenho um disjuntor tripolar responsável pela alimentação da minha casa do meu motor e eu tenho aqui também do lago dois motores moleculares responsável pela alimentação do meu comando no caso aqui eu tenho 220 então ele vai está alimentando o meu comando ok bom eu tenho aqui embaixo 3 com 14 a 13 o k2 do lago eu tenho um temporizador responsável por fazer a comutação do tempo para falar entrar a estrela e depois do triângulo então eu parto motor e estrela e depois ele vai para triângulo ok já que embaixo
eu tenho o relé terno tem a finalidade de dar segurança ao meu motor ok então para explicar para vocês quando eu energia k1 e k2 eles vão entrar então o meu motor ele vai estar de estrela estrela pessoal é atenção menor no caso ele vai estar ligado em 220 quando eu aciono k1 e k2 o meu motor ele vai estar de estrela estrela pessoal ligação da tensão maior que pode ser 380 ou 660 quando o motor sai da inércia ele vai para triângulo que pode ser a atenção menor 220 ou 380 eu vou mostrar pra
vocês agora na prática vou estar aqui ó adicionando o botão e vocês vão tá vendo aquilo que vai acontecendo então eu liguei no motor meu partiu em trocar 82 e estrela depois de um tempo caso segundo vai entrar k1 e cattleyas entrou pessoal barulho até mudou a velocidade do motor aumentou ou no caso em trocar 83 em triângulo agora vou mostrar pra vocês na teoria vamos entender melhor dentro do fechamento do motor quando o quarto carro eo k2 estou fazendo essa ligação pessoal então 6 4 e 15 ficam fechados o 2 eo 3 é o
rs sp então o que acontece eu tenho atenção maior atenção maior do meu motor só que estou amarrando esse motor levando esse motor em 380 só que aplicando 220 por isso ele parte com uma menor velocidade eu posso ter no caso aqui a atenção maior para 380 ou 660 então o que acontece esse motor vai partir em estrela e vou aplicar 220 nele porque eu tenho a na rede 223 fase mas ele vai estar ligado em 32 então ele vai partir com uma menor velocidade então ele parte e estrela ele sai da inércia depois que
ele contou o tempo de 15 segundos ele vai falar atenção menor a minha atenção menor rsb é 220 então o que acontece eu consigo a minha velocidade normal depois que ele sai da inércia e 224 a minha função ele vai pra mim a potência é normal então os 380 se você tiver 220 volts ele fazia você vai usar motores 220 380 e se você tiver uma rede de 380 volts você tem que fazer o estrela triângulo 380 e 660 você que você vai fazer você parte sempre ele na atenção maior isso faz com que ele
saia ele rode - ele saia da inércia e depois você aplica atenção menor que você tem aí o que vai acontecer o motor a funcionar normalmente ok então só para relembrar atenção menor aqui que eu tô citando a atenção que eu tenho da rede ok e atenção maior que estou comentando aqui é a atenção de ligação do motor então se você tem um motor 220 00 o seu motor tem que ser 220 380 ou 380 660 então se você tem 220 volts você vai ligar e estrela o motor começa a rodar depois ele vai aqui
para triângulo ele vai depois para 220 normal e ele continua na potência nominal do motor se você tiver 380 volts então você vai ligar ele 660 em estrela e depois que ele tiver virando saiu inércia ele vai entrar no 380 toque pessoal espero ter ajudado vocês aí espero que você tenha gostado do nosso vídeo pra quem não me conhece sou professor e engenheiro daniel almeida criador do clube do técnico com o clube do técnico trabalha bem de 2005 com cursos presenciais ea distância na internet eu convido você a vi fazer parte do nosso clube lembrando
