olá tudo bem o meu nome é flávio e este é mais um vídeo da série automação industrial nesse vídeo nós vamos falar sobre mais algumas coisas da programação lada eu vou ensinar a como utilizar a memória do clp está bem legal vem comigo não anterior dessa série eu ensinei a como instalar o software para a programação do clp ensinei já um princípio da programação em nada fizemos um contato de selo inclusive carregamos e vemos funcionará esse programa no seu lp então essa aula uma continuação sendo que vamos agora usar a memória o recurso de memória
do clp agora se você não assistiu ao anterior eu recomendo você voltar lá e muito importante para você pegar os detalhes e esta série está tão especial que é legal você voltar lá no primeiro vídeo procura no nosso canal a playlist automação industrial lá tem todos os vídeos que nós fizemos até agora terão os próximos e assim você assiste na sequência para ver como é legal esse mundo da automação industrial olha vamos agora aqui então ao emulador novamente é um software aucélio soft certo que nós instalamos na anterior e vamos criar um novo programa já
coloquei aqui como novo programa quando ele abre lhe pergunta se a gente quer um novo programa se quer carregar eu coloquei aqui como um programa novo veja se a gente vier aqui em futebol disse olha lá tudo limpo você se lembra que na anterior nós fizemos aqui um contato de sê lo muito bem como só repetir isso o ano que rápido que a fazer isso vamos colocar aqui uma chave avium aqui na primeira linha de programa vamos colocar aqui à saída 1-a aqui na coluna col e nós colocamos à saída 1 de novo aqui como
xavi fazendo aqui a ligação do selo e por último colocamos aqui mais uma chave a entrada 2 do clp colocamos aqui na linha de contato dois de forma que colocamos ele aqui normalmente fechado esse é o contato de sendo que nós fizemos agora se eu quiser com esse contato de selo que nós temos os comandos tanto na entrada um quanto na 2 se eu quisesse fazer mais coisas do que simplesmente adicionar essa saída 1 por exemplo eu quero acionar duas saídas e eu quero em bens acionar uma terceira saída de forma invertida como eu faço

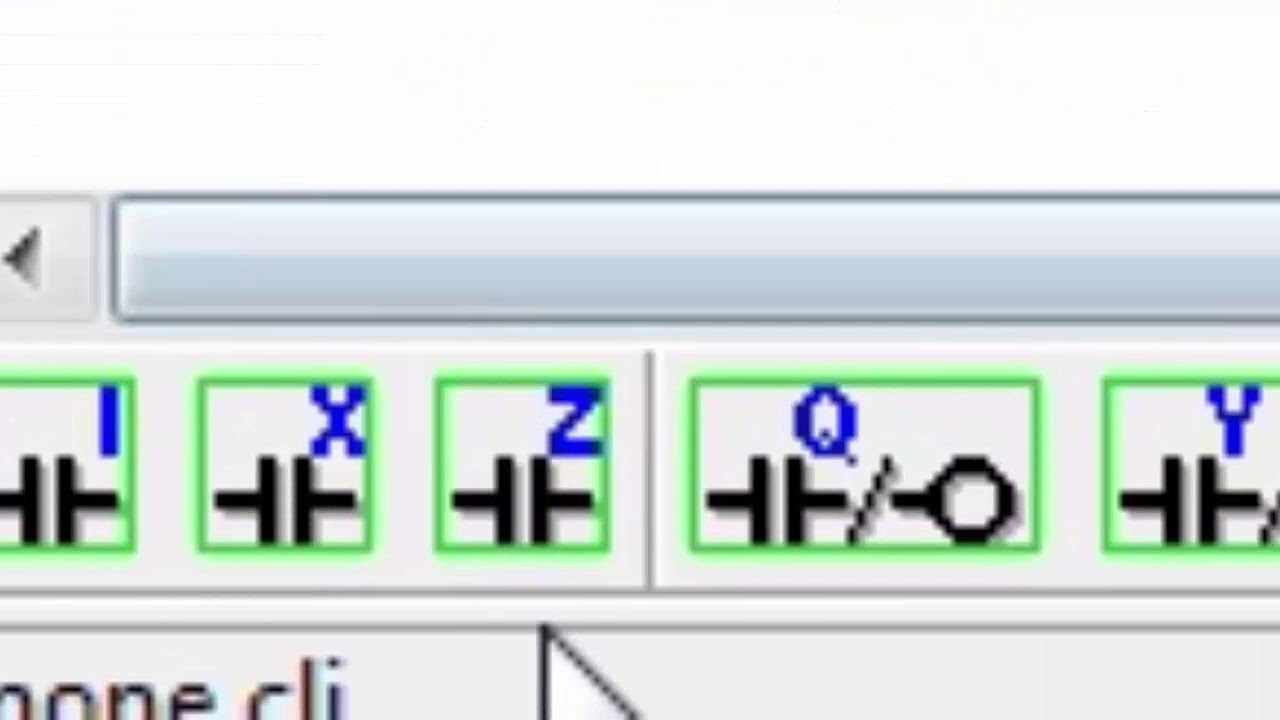

isso um recurso de memória vai resolver essa situação olha lá veja aqui embaixo nos controles certo mas já entendemos aqui os controles de entrada os controles de saída e agora esse m aqui seria exatamente os controles de memória veja que nós temos aqui 16 memória dá um até 15 às 15 memórias nós temos nesse modelo de clp então cada clp tem a sua memória específica e aqui nessa memória nós vamos poder utilizar cada uma dela para que ela seja armazenado o valor e o valor dessa memória pode ser também utilizado como uma chave olha me
acompanha aqui que vai ficar bem fácil entender imagine o seguinte esse contato de ser o que nós fizemos em vez de acionar diretamente à saída que é um nós vamos colocar aqui a memória um ele no lugar olha m1 ou seja o contato de selo vai acionar na memória vai acionar a memória então vamos aqui no selo vamos colocar também a memória um olha lá memória 1 temos um contato de selo que a única coisa que faz é acionar a memória não vamos mexer ainda com a saída do jeito que está vamos simular isso quer
ver me acompanha aqui vamos lá em simulação olha aqui que legal nós temos aqui a telinha de saídas olha aqui nós temos os botões ou trazer os botões para cá aqui as saídas e nós temos olha aqui também a janelinha de memória a m1 está em uso aqui vamos ver a situação dessa memória se ela está ligada ou não a memória é como se fosse uma lâmpada tinha lá dentro do clp ela pode estar ligada ou desligada como chave a a memória ligada significa que está fechada há memória desligado significa que está aberta vamos acompanhar
então nós fizemos aqui em cima olha lá o contato de selo vamos colocar um ano aqui no simulador veja que entra a energia aqui se nós pressionamos o botão olha lá eu 'pulseira a entrada um ele ligou à memória um tá vendo aqui que há memória 1 agora está acesa não mas a saída 11 seu pulsar o2 a memória um está apagada bom como o meu selo aqui agora está controlando a memória eu posso usar essa memória para controlar o que eu quiser olha lá vamos aqui no programa vamos colocar aqui a memória olha lá
hein 1 e eu quero colocar agora à saída 1 eu coloco aqui quero também que essa memória olha lá m1 que ela controla também a saída 2 quero agora que essa mesma memória controle a saída 3 mas de forma invertida então eu vou colocar aqui um normalmente fechado na memória o reparo inclusive que o a nomenclatura ficou e minúsculo justamente por novamente fechado se isso seguindo os padrões de comandos elétricos vamos agora simulação olha a simulação vamos rodar ram veja a memória 1 está desligada então aqui na linha 5 nós temos a memória um como
normalmente fechado então ela está ligada por isso a porta três já foi acionada ligou algo está ligado lá enquanto o contato de selo esteja desligado essa saída 3 está ligado por exemplo poderíamos usar a saída 3 para colocar um sinalizador informando que o sistema está desligado poderia ser e agora seu pulsar aqui entrada 1 veja fechamos o selo aqui a m1 ficou ligada e ao estar ligada olha lá acionou à saída 1-a acionou a saída 2 e desligou a saída 3 veja vou desligar agora o selo inverteu vou ligar de novo vendo então nós podemos
utilizar a memória aqui no programa para guardar um valor e esse valor será utilizado para algo poderia fazer aqui o uso de uma pra outra por exemplo coloca aqui que é uma memória um irá aguardar um valor na memória 2 e esse valor eu quero invertido ea memória 2 eu quero que ligue a sair da a4 volto aqui na simulação do ran venda aparentemente nós temos aqui a saída 4 olha lá veja memória 2 está ligada eu vou acionar o selo tá vendo como que eu posso inclusive usar o valor de uma memória para a
outra depois eu poderia mais abaixo mudar o valor da memória um manter o valor na memória 2 enfim a gente pode ir trabalhando com a memória durante a execução do programa então é isso o vídeo de hoje é básico mas eu sugiro que você faça aqui esses exercícios que você instale o simulador se ainda não instalou brinque com com a linguagem nada pra que a gente pouco a pouco vai conhecendo aqui algumas alguns outros recursos de lado ok muito obrigado pela sua participação de novo espero aqui no próximo vídeo um grande abraço e até lá
