nesse vídeo eu vou explicar para vocês o que é o manômetro para indicar a pressão de um fluído e também vou falar das diferentes opções e como ele [Música] funciona E aí pessoal bem-vindo a mais um vídeo da mti Brasil nós somos especialistas em soluções de automação pneumática e a gente sempre tá trazendo os vídeos mostrando nossos produtos e as soluções que a gente fornece hoje vou fazer um vídeo bem básico falando sobre os manômetros um dos produtos uma das peças mais comuns é na automação né na indústria em geral vamos começar dizendo o que

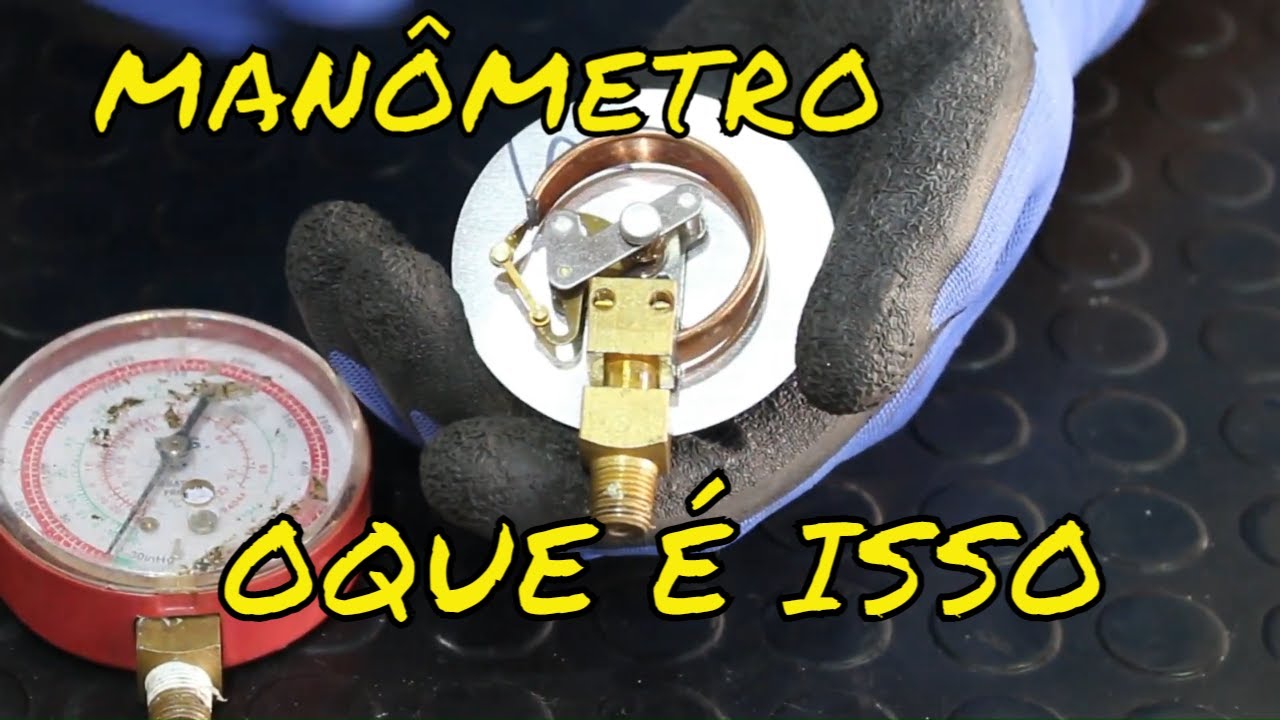

que é o manômetro o manômetro basicamente é um relógio indicador de pressão de ar comprimido Então você tem aqui um indicador que vai ter uma escala e indicar a pressão do ar comprimido ou do outro fluido que você precisa ou quer visualizar a a pressão existem alguns tipos de manômetros no mercado mas o mais comum de longe é o manômetro de Bordon esses aqui que nós temos aqui e o princípio de funcionamento é simples né você coloca ar comprimido nesse caso na parte de trás tá aqui nessa você coloca nessa entrada ar comprimido ou o
outro fluido que você quer medir a pressão e esse esse fluido ele vai passar por um tubo que tem um formato de C como a gente pode ver aqui nessa animação e quando a pressão vai aumentando o tubo vai se deformando e mudando a posição do indicador tá e quando a gente retira a pressão esse essa esse tubo né em formato de C ele volta paraa posição original voltando pra posição de zero né Então quais são alguns fatores que são eh determinantes para você escolher o manômetro ou as opções de manômetro que tem no mercado
principalmente a escala de pressão primeiro de tudo é o diâmetro do manômetro né existem diferentes tamanhos de manômetro também o material de construção o tipo de fluido né no nosso caso a gente fornece manômetros para exclusivamente para ar comprimido e por último a montagem a como você vai montar esse manômetro vamos falar um pouquinho mais sobre cada um desses itens agora Então olha agora primeiro fator é a escala e a unidade de pressão então existem manômetros para baixa pressão por exemplo de 0 a 1 bar existem manômetros de alta pressão at 10 Bar ou ou
muito mais tá então então primeira coisa é determinar Qual que é o a faixa de pressão que você quer medir Então nesse slide a gente pode ver um dois manômetros são iguais parecem ser idênticos mas na verdade um mede uma escala de 0 1 bar e o outro vai medir uma escala maior de 0 a 10 ou 14 bar de pressão 0 a 14 0 a 10 é o mais comum em toda a indústria né agora vamos falar sobre a montagem dos manômetros ó esse manômetro ele vai ter uma saída por baixo inferior tá vendo
É bem comum na indústria saída inferior Ah e bastante com saída aqui tá o manômetro com saída traseira Então essas são as duas principais entrada de ar né ou entrada do fluído traseira ou é é por baixo também e existem opções de rosca né nesse caso aqui a gente tem 1 oitavo é bsp mas e essa aqui por exemplo é 1/4 bsp a rosca de entrada macho né Então você tem que colocar uma rosca fêmea para conectar pode ter outras configurações de rosca npt e npt bsp são os mais comuns a última variável em relação
à Montagem é se o manômetro é feito para montar num painel como aqui ó esse manômetro é nosso manômetro da airtech para montar no painel ele já vem com uma flanz inha para você colocar os três parafusos tá eh ou não né E esse manômetro aqui pode ser colocado no painel a gente tem adaptado para colocar no painel também mas isso é uma das diferenças dos manômetros então outra variável sobre os manômetros são materiais de fabricação ex os três principais são de plástico a gente fornece de plástico é muito frágil né ácio carbono essa aqui

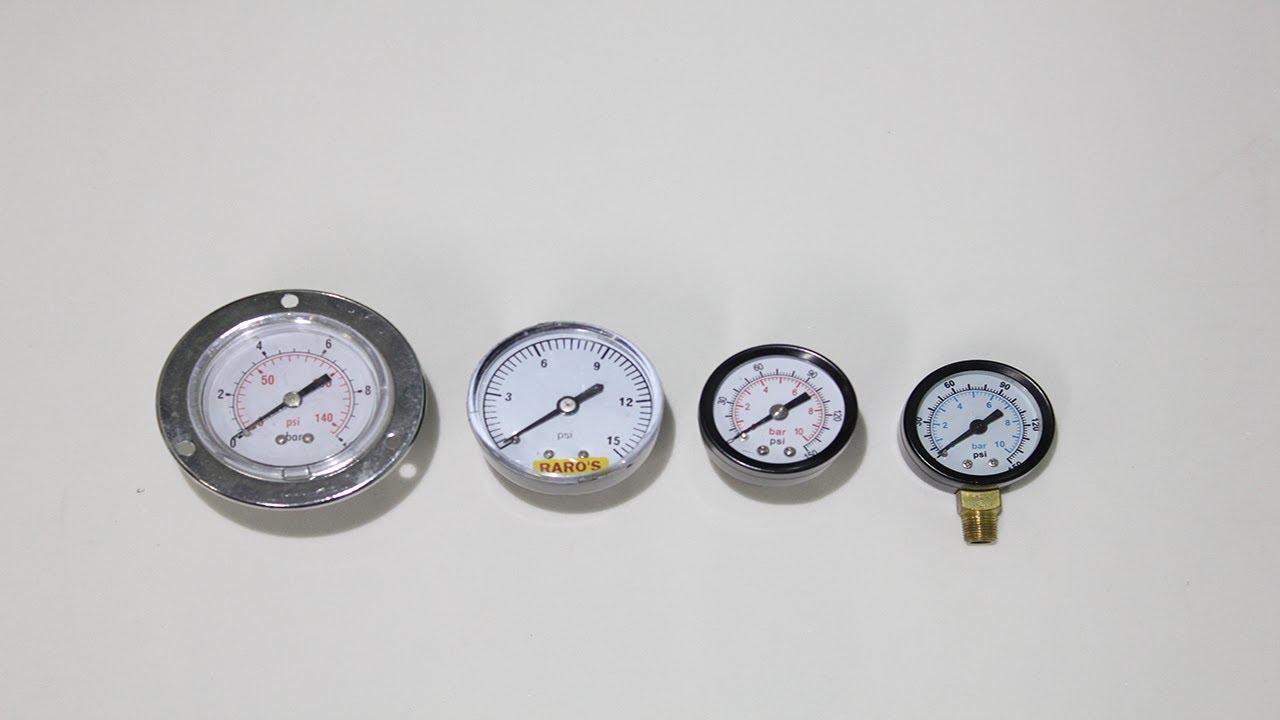

é um manômetro de aço carbono com e o aço inoxidável Esse é um manômetro de aço inoxidável Ele é bem mais caro mas se você vai colocar o manômetro numa área que tem uma alta exposição a ambientes corrosivos ele tem que ser de ácido inoxidável bom outra variável o diâmetro é o tamanho do manômetro né então é os mais comuns né são o de 40 que é esse o de 50 que é esse e o de 60 MM de diâmetro tá Esses são os tamanhos mais comuns mas existe um monte de é tamanhos especiais aí
no mercado outra outro tipo de manômetro interessante são os manômetros com glicerina ele tem exatamente um glicerina dentro do do visor e isso é importante para qu ele é mais caro mas em algumas aplicações é importante aplicações onde você tem muita vibração ou muito Impacto ele pode danificar ou fazer que o planteo fique oscilando muito então a glicerina vai suavizar a vibração ou o choque os manômetros vocês vão ver muito instalado junto já com o regulador de pressão já indicando a pressão que tá saindo do regulador pegar aqui um Aqui nós temos o nosso um
regulador mini da airtec que a gente fornece e ele já vem com o manômetro Esse é o manômetro ele vai externo nessa rosca aqui paraa conexão de manômetro existem alguns reguladores que já vem com o manômetro embutido e não por fora assim como vocês podem ver esse da Imagem e aqui tá o manômetro ele tá indicando já a pressão que nós temos quanto cinco baras de pressão se eu fecho um pouco o regulador ele tá indicando a redução de pressão até chegar aqui em zero indicando que a pressão tirei toda a pressão então aqui muito
simples ele vai indicar a pressão de saída pressão de entrada aqui eu tenho oit bar e aqui na saída tá sendo regulada pelo regulador e a indicação vem aqui nesse manômetro também tem um monte de opção de medição digital né nesse caso aqui um um sensor analógico de pressão que pode mandar um sinal para CLP indicar aqui no no visor a pressão mas o manômetro é um indicador de pressão analógico Então é isso pessoal nosso vídeo curto de hoje falando sobre manômetros se eu esqueci alguma coisa deixa aqui no seu comentário a gente sempre lê
