Cómo hacer una correcta instalación de puesta a tierra ya sabemos que la puesta a tierra nos sirve para proteger a las personas y para que los equipos no se nos dañen Entonces en este vídeo te mostramos los ocho pasos para hacer una correcta instalación de puesta a tierra y errores que debes de evitar cometer primer punto la medición lo más importante para saber cuánto necesitamos o Cuántos cuántas Varillas necesitaremos enterrar en el piso será necesario primero hacer un estudio de resistividad del suelo para ello te dejo un vídeo en la parte de aquí donde podrás
saber cómo se hace este estudio de medición Cuánto debe medir una resistencia de puesta a tierra para una casa que es lo que te interesa la normativa y ese nos dice que la puesta a tierra no debe superar los 25 ohmios y Qué pasa si nosotros tenemos una resistencia superior a los 25 años una manera efectiva es incrementar la envergadura es decir el largo de la varilla copper yo me he comprado una varilla de un metro 20 como para ejemplo pero por lo menos podemos instalar una de un metro 80 o de 2 metros 40
segundo punto la elección del electrodo para que se disipe nuestra corriente de falla Pues necesitamos usar una varilla copperwald podemos usar también una varilla de cobre macizo que 100% cobre y también un electrodo químico Cuál es la diferencia entre estos tres el precio el precio aproximado de una varilla de metro 80 copper Es decir recubierta de cobre y con alma de acero Pues tiene un valor de unos 9 dólares Cuál es la desventaja que cuando tú la clavas en el piso y no tratas del suelo cuando el suelo es muy ácido esta varilla tiende a
oxidarse y con el tiempo veremos que ya no tenemos la varilla de cobre Se ha perdido nuestra puesta a tierra la segunda opción es instalar una varilla de cobre macizo donde es 100% cobre y pues tiene un costo de 60 dólares que pues es una opción para una buena apuesta a tierra la tercera opción sería usar un electrodo químico que también nos da una baja resistencia de puesta a tierra está compuesta de cobre y grafito el grafito es la parte más estable del Carbón es altamente conductivo no se degrada en el suelo y nos permitirá
tener una buena resistencia de puesta a tierra y una baja resistencia al final Cuál es el costo de un electrodo químico 105 dólares Cuál es la ventaja que pues puede reemplazar hasta 9 Varillas copperwheels Así que nos evitará costos de excavación en caso de necesitar hacer una malla y tener una baja resistencia tercer punto la excavación para hacer una buena apuesta a tierra necesitamos que la puesta a tierra tenga una excavación con un cuadrado de unos 50 por 50 Y la profundidad será igual a la de la del electrodo si la varilla mide un metro

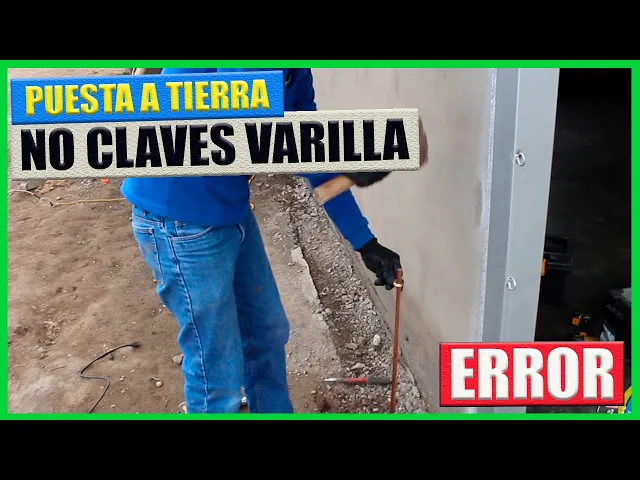

80 Tendremos que excavar un metro 80 para qué Pues necesitamos preparar el suelo entonces aquí viene el primer error se debe clavar la varilla como hemos hecho toda la vida pues ya hemos visto que no porque cuando clavamos la varilla se sale la película de cobre sabemos que en el piso hay piedras y pues esto acelera el proceso de corrosión galvánica haciendo que después de un tiempo ya nos quedemos sin la varilla copperware Entonces lo más recomendable va a ser siempre hacer una excavación sea que usemos la varilla copperware varilla de cobre macizo o un
electrodo químico en este caso para instalar el electrodo químico hemos hecho una excavación de un metro para que el electrodo quede a 40 centímetros del piso el cuarto punto cuarto punto será la preparación del suelo sabemos que tenemos en el lugar donde vives un suelo arenoso arcilloso pedregoso cangawa suelo húmedo suelo más sabemos que la resistencia final de puesta a tierra será la suma de la resistencia del suelo con la resistencia de nuestro electrodo por eso es que debemos preparar el suelo donde vamos a poner la varilla o el electrodo para que tengamos el resultado
final para ello que necesitamos material de refuerzo por ejemplo se pueden usar productos químicos que no dañan el ambiente que no contaminan el agua como por ejemplo el Gen que es en las siglas en inglés Chrome en asme en material que es un material mejorador de suelo Torre gel cemento conductivo bentonita en qué nos ayudan todos estos materiales a bajar la resistencia del suelo cómo actúa por ejemplo el mejor de todos estos del Gen Pues hacen que el electrodo y la tierra se hagan uno además el gem actúa como una esponja nos ayuda a mantener
húmedo el suelo y mantiene un pH neutro recuerda que entre más ácido es del suelo pues más rápido tendrá corrosión la varilla copperware y el Gen nos ayuda a tener un pH neutro desde los 6.5 a 8 segundo error se debe instalar sal sal Industrial en el piso no no se debe usar sal para disminuir la resistencia de puesta a tierra Por qué Porque la sal es corrosiva daña al electrodo el vivo ejemplo de estos son las puertas donde se orinan los perros después de un tiempo que tenemos que hacer cambiarlas porque la orina del
perro que contiene sal pues daña a las puertas y lo mismo va a hacer con la varilla copperware Así que nunca pongas sal a tu puesta a tierra en este caso hemos mezclado dos sacos cada uno tiene 25 libras con la misma tierra lo mezclamos y después en la base de nuestra excavación ponemos un poco del Gen para que haga un buen contacto con nuestro el electrodoquímico y después vamos compactando compactando y poniendo agua una vez compactado pues ya podemos ponerle un agregado electrolítico para mejorar así la resistencia de puesta a tierra tercer error se
debe usar la tierra de chakra para mejorar nuestra resistencia sí y no en ciertos casos específicos es mejor la tierra de chakra porque como es un suelo vegetal nos ayuda a conservar la humedad pero en otros casos como en este caso Nosotros hemos usado la misma tierra sabemos que para bajar la resistencia de puesta a tierra además podemos usar un agregado electrolítico que baja la resistencia de puesta a tierra quinto punto instalación de una tapa de registro para hacer mantenimientos a futuro necesitamos realizar una instalación cubriendo con cemento y para que tengamos el mantenimiento de
nuestra puesta a tierra en muchos de los casos se puede instalar esta etapa que tú estás viendo que es de hierro nodular sexto punto conexión de nuestro electrodo con la instalación de puesta a tierra siempre siempre lo más recomendable va a ser soldadura exotérmica pero en cuestión de costos cuando no es posible la normativa ecuatoriana si nos permite hacer una instalación con conectores de compresión mecánica en este caso para la conexión hemos usado una remachadora hidráulica la cual nos permite que tenga una buena conexión con un conector que es bimetal que es cobre y aluminio
Así que no vamos a tener problema por oxidación yo lo que he hecho es ponerle cinta aislante encima de la conexión vía que no va a estar enterrado debajo del piso sino va a quedar en la tapa de registro todas las estructuras metálicas toda la estructura de la casa en su etapa de construcción debe estar soldada a la instalación de puesta a tierra séptimo punto necesario para medir la resistencia de puesta a tierra será usar un telurómetro para medir la resistencia final de nuestra puesta a tierra con el químico Tuvimos una resistencia de 17 ohmios
cuando en algunas ocasiones tomamos medida en la kangawa al clavar la varilla sin preparar el suelo Tuvimos una resistencia de 38 ohmios Así que o sea no cumple normativa como te mencionábamos clavar no es lo correcto pero por qué clavamos a veces la varilla Pues porque el cliente no está dispuesto a que se le haga una excavación pagar esos costos Sí pero lo hacemos bajo responsabilidad del cliente el octavo punto hasta aquí todo lo que hemos hablado te puede servir en tu país pero el último punto No porque el esquema de distribución de la puesta
a tierra no es lo mismo en Ecuador que tal vez en España en Europa porque la distribución de la puesta a tierra es diferente en los países de latinoamérica como en Europa existe el tipo de conexión ttn y t el TT es más usado en Europa el tn es usado más en países de latinoamérica y el it usado en y Data centers Cuál es la diferencia entre todos estos pues que no vamos a usar lo mismo que en Latinoamérica y los de Europa por ejemplo en Ecuador usamos el esquema de distribución tncs qué quieren decir
estas siglas la t significa la conexión directa del neutro del transformador a tierra la n conexión de las masas que están conectadas a la tierra del neutro la sede común significa que las funciones de neutro y protección a tierra están combinadas de un solo conductor la s de separado significa que las funciones del neutro y protección se hacen con conductores separados en un esquema tmc no se usa sistema de protección es diferenciales que si lo usan en Europa sino nosotros que usamos como protección protectores de sobre intensidades y ahora como resumen pues te demuestro aquí
un gráfico donde está el neutro del transformador aterrizado a tierra El neutro del medidor aterrizado a tierra y una puesta a tierra para nuestra caja de protección de Breakers donde está una derivación a nuestro electrodo químico todos estos están conectados equipo potencialmente los todos los neutros del neutro está conectado a tierra de esa manera no vamos a tener una diferencia de potencial entre nuestras puestas a tierra en caso de que pasara algo si deseas contratar nuestros servicios en toda la provincia de tungurahua Ecuador te dejo el WhatsApp de electrovoltech en la descripción de este video
los elementos de puesta a tierra que hemos usado para tener una baja resistencia son de la marca FM electrodo por eso en la descripción del vídeo te dejo un enlace a la página web y a Facebook para que puedas visitar sus productos y descubrir sus capacitaciones y agradecemos mucho por su gran cooperación y gran ayuda para realizar este video además si deseas adquirir los productos de FM electrodo con Electro voltec te dejo los enlaces de compra para todo el Ecuador Espero que esta información te haya sido de Gran valor que te suscribas a este canal
que le des like a este vídeo déjanos tu comentario Qué te ha parecido la información Gracias por ver este vídeo desde Ambato Ecuador Vladimir Acuña Te saluda nos vemos en la próxima [Música]
