bom pessoal então esse vídeo aqui é o vídeo referência aqui para medições de emissões eletromagnéticas Então esse aqui é o teste de emissões radiadas por radiação com a tcel e o analisador de spectro ah junto também com o software mas o do software eu vou separar desse vídeo aqui então esse daqui eu vou deixar o setup com analisador de espectro E aí você vê o vídeo do software usando que ele é muitas vez melhor facilita muito a vida do que você fazer muita coisa aqui só com analisador mas o analisador já é muito melhor do

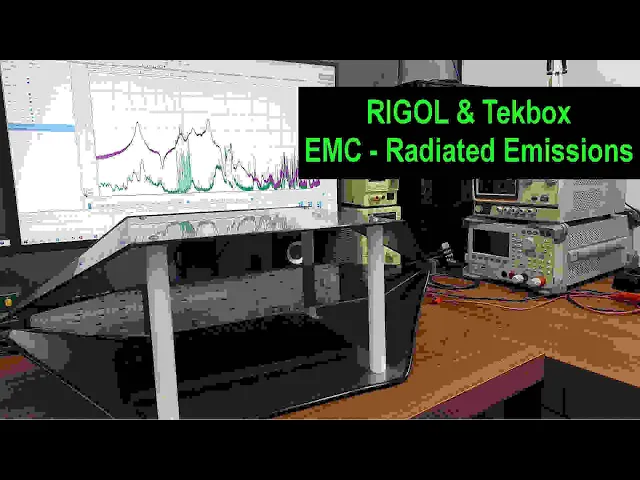

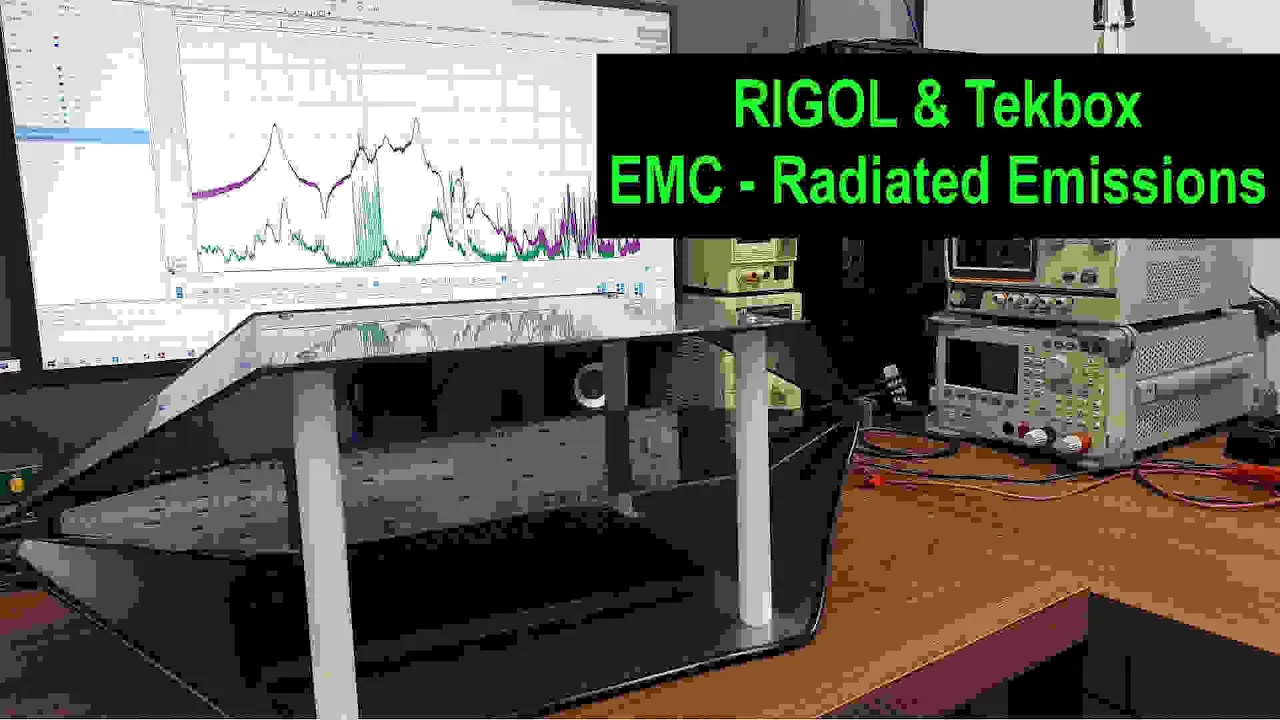

que você não ter o pacote de Emi né se você não tiver o pacote de Emi no analisador aí vai ficar mais difícil ainda porque você vai ter que fazer um trabalho manual brutal para conseguir resolver primeiro Vamos mostrar o setup Então a gente tem aqui a primeira coisa é a tencel Então essa daqui tem vários tamanhos né essa daqui que eu tenho é para o tamanho das medições que eu faço aqui aqui no lir laab então ah essa daqui é a TBC 2 né tbtc 2 certo ah se você for olhar no site da

techbox lá é só você olhar pelos Pilares aqui ó essa daqui tem dois pilares tá isso aí já identifica então se eu falei errado aqui o nome eu vou botar na descrição na no vídeo aqui para corrigir então ah de um lado da tem cel eu já tô com ela mais ou menos aqui embalada de um lado aqui você tem uma carga de 50 oh já vem com ela e do outro aqui você tem um DC Blocker né para não vir nada descer pro analisador Então você conecta e puxa um cabo tipo n e liga

direto no analisador de spectro claro que eu tô com o conversor dcdc aqui então olha o conversor Zinho lá ele já tá numa posição Então a gente vai virar ele para três posições Então vou colocar aqui ó esse daqui é com o Z para cima essa posição aqui é no x né que sai para lá então essa posição aqui aqui ó vai ser no Y então quando eu falar para vocês que eu tô pegando a medição x y z é isso então o z ó conversor Zinho aqui ó virado com Z para cima com o

z na posição x aqui que sai aqui né vai para lá e ele virado paraa posição Y vai ser assim então vocês já sabem então tô aqui então cabo banana aqui ó né jacaré na verdade é banana jacaré e eu liguei nesses conversores aqui para coaxial Por que coaxial pessoal porque eu vou pegar essa manta aqui e vou prender com um grampo aqui ó bem no na carcaça do coaxial para isolar as interferências vocês vão ver que as interferências vão vir por causa desse cabo aqui então eu enrolei esse cabo aqui ó Dei uma volta

nele e deixei ele cabo curto quanto mais curto e próximo você deixar aqui menor vai ser a interferência FM vocês vão ver aí e na outra ponta do cabo com Axel converti de volta né pra banana jacaré aqui eu usei só um um fêmea BNC né esses assim que é Jack que aí você solda um fiozinho é mais fácil poderia até usar um Jack aqui e um Jack aqui também né só que como aqui é banana eu usei esse daqui para enfiar aqui certo então se você tem jacaré jacaré você pode usar isso daqui né

Você pode usar esse daqui para colocar então lembrando colocar o cabo banana ali dentro ó tá lá dentro o cabo B ali certo se virando aí do jeito que tá Cuidado para não fazer curto então ó eu coloquei essa minha base aqui que eu coloquei de plástico aqui ó acho que daqui dá para ver melhor certo isso aqui é uma base de plástico Vocês estão vendo aí Ó para não dar para isolar e o isopor deixei aqui na borda certo porque a altura do do dispositivo Ele conta então botei só 1 cm aqui ó certo

então é 1 cm só que ele levantou a mais ali mas tá dentro aí não seria muita diferença não se eu botasse ele no chão mesmo só com uma folha de papel tá então esse é o setup da tencel só para mostrar para vocês o nível da interferência FM Olha isso a norma pessoal fica no 40 aqui ó essa linha de 40 Então tá muito grande você tem que fazer uma blindagem para reduzir o rádio FM aqui ou interferências no geral para da linha de 40 se for PR Natel é abaixo da linha de 30

pessoal certo então como eu tô demonstrando aqui para vocês eu vou abaixar só da linha de 40 Vamos fazer um esforço aí para fechar essa tencel aqui com a essa manta não é a manta da techbox eu que fiz essa manta Então essa manta É lir laab eu pretendo fazer uma shield box de madeira né que é barato né Você pede para marceneiro fazer a caixa de madeira e você Ahã Se ele souber mexer com alumínio você pede para ele envelopar por fora com alumínio né Ahã ou por dentro né Depende como você vai querer

E aí ele fecha tudo e tem uma tampa para você parafusar a shield Box é a melhor solução do que usar essa manta Então essa manta ela eu fiz aqui ela atenua mais ou menos de 30 a 40 DB a da techbox é 50 para cima certo então se você comprar oficial a manta da techbox Talvez seja muito bom e suficiente para você ou aent né eles TM uma cabaninha né ah de pra blindagem também então dito isso vamos lá vou fechar e vocês vão ver que que vai acontecer com esse sinal FM que já

tá lá na eu tô aqui no centro de BH e é muito rádio aqui muita torre de rádio certo então eu vou reduzir isso daí já volto bom pessoal então empacotei aqui ficou qual aí esse bombom gigante aí né uma bala gigante Ah eu tentei mexer nesses cabos aqui então a posição desses cabos aqui por fora influencia bastante então eu tentei fazer contato do tecido condutivo aqui ó com a carcaça dos cabos coaxiais que estão ali dentro ah e aqui eu separei em banana né E aí vai pra carga eletrônica e vai pra fonte que

eu vou usar no conversor D cdc e aí aqui ó já reduziu bastante então eu tenho aí duas estações aqui nas pontas aqui né que de un dá uns Picos aí ó vocês estão vendo que varia né ah com o tempo mas isso aqui já tá abaixo de 40 então já é suficiente como vocês vão ver lá então ele fica variando ó tá vendo ó cada aquisição ele varia aqui às vezes pega mais alto Às vezes pega um pouquinho mais baixo se eu mexer um pouquinho no cabo aqui eu consigo melhorar um pouco ó né

então aqui ele já melhorou um pouquinho já tá abaixo ali de 30 e poucos então assim isso aqui agora orora é uma uma experimentação né até você conseguir eliminar completamente mas vocês estão vendo aí que tá bem Tranquilo então vou mostrar para vocês agora no analisador de espectro como a gente faz a as configurações e medições aí para na no opcional aqui de Emi da rigol Então vamos lá pro analisador bom pessoal agora a gente tá já no analisador para fazer a medida realmente Então eu preciso falar para vocês que mesmo com o pacote de

imi aqui no analisador como você tá medindo como eu estou medindo Numa célula temem né Eu não estou medindo num câmara anecóica que seria o correto né para colocar aqui a medição Ah eu não tenho uma medição para comparar com o padrão todos os padrões no geral eles são com uma medida em DB microvolt por metro Inclusive a Anatel é assim também FCC ce e aqui no analisador a gente só mede potência né então potência no analizador é sempre DB microvolt então ah usando só o equipamento o que eu faço aqui no lir laab é

fazer um pós-processamento das formas de onda Ah convertendo uma equivalência para a norma Ah que eu quero no caso né tem a norma da Anatel então eu faço uma equivalência do DB microvolt medido aqui para o DB microvolt por metro que é emitido pelo eirp da da do dispositivo né é o o irradiado pelo dispositivo E aí você tem que usar algumas conversões né você tem que conhecer bem a célula temem por isso que é importante você comprar uma da techbox que é a que eu uso aqui porque ela já tem as medidas padronizadas e

você consegue usar essas medidas da posição Onde tá o o o dispositivo né sob teste o DUT da posição Onde tá o o teste o o produto né para com relação ao tamanho da célula e todos os cálculos disso mais você faz processando num matlab ou um software desse tipo depois então eu botei aqui uma linha estimada tá Ah aqui de um padrão próximo da Anatel certo não é o da Anatel porque o da Anatel que eu uso não é esse aqui certo ah e aí eu vou só demonstrar para vocês que o equipamento faz

a aquisição dos dados que você precisa para saber se passou na Norma ou não então primeiro vou dar um Stop no swip porque nesse modo aqui você só consegue configurar parando o sweep tá normalmente você vai fazer um single você não vai fazer contínuo igual eu tava falando ali então agora a gente tá com ruído de chão mas eu vou mostrar para vocês aqui os limites né vi em measurement setup aqui os limites você pode editar né ah eu coloquei aqui 40 DB microvolt de 30 a 230 e 230 pra frente 47 tá então isso

aí tá muito próximo Aí da Anatel pelas minhas conversões normalmente dá 41 p8 e 48.2 eh na na tel mas esses limites aí ã são bem razoáveis a gente considerar só para demonstração certo ah então tá aí eu carreguei aqui ah no mold setup a Cisper né o Standard cisp como padrão para eu me basear os Mirrors control aqui são esses esses medidores aqui só de potência e intensidade que você mete com essa linha roxa que tá aqui ó se eu botar a frequência aqui e e andar pra esquerda ó né a frequência você pode

pegar esse essa linha reta aqui e nessa linha ele mede a potência aqui no meter no medidor e a vantagem de você ter esses medidores Ah é que os medidores você pode configurar eles né para um detector de pico quase pico né então eu posso ligar aqui por exemplo o medidor dois e colocar quase pico vou ligar ele aqui ó aí ele fica lá e você compara Ah Dois detectores diferentes certo você bota limites aqui também né eu posso botar o limite nos dois aqui Ah depende de onde eu vou medir né como eu vou

medir mais ou menos aqui em 30 MB eu vou botar aqui 40 Então vou botar só 40 DB microvolt e pro mirror One vou botar 40 também né pra gente ver com os detectores diferentes a diferença que dá então o limite é esse se passar do limite a gente vai ver com esses medidores tá Ah tem tem outras configurações para fazer mas não vai ser importante agora só para demonstrar para vocês então são os medidores que você vem em measurement e você vem em measurement ah mode setup né mode setup E measurement setop você tem

o signal table que aparece aqui embaixo né que quando ultrapassar a norma vai aparecer aqui as frequências que não atingiu o que você quer os detectores você tem como configurar também aqui né detector um dois a E por aí vai então ah é basicamente isso você não precisa fazer muita coisa não vai no sup aqui e libera Ah vou dar o start ali pra modo contínuo vou deixar modo contínuo só para vocês acompanharem aí mais fácil os limites já estão uns tracinhos aqui ó esses dois tracinhos são os limites Então vamos lá eu vou ligar

a fonte agora tá não vou travar ainda esse traço porque eu vou ligar a fonte ainda antes de ligar a carga Então vamos ligar a fonte agora olha só só des liar a fonte já subiu ali ó você já tá vendo que subiu ali só des ligar a fonte então eu posso medir aqui com o mirror se eu botar na frequência aqui ó eu andar lá pra frente eu vou botar aqui sei lá 20 m para ir mais rápido ó olha aqui ó se eu botar aqui eu consigo fazer a medição ali do pico e

do quase pico então ten que vir aqui dar um Stop provavelmente no swip E aí eu vou medir ali ó tá vendo ó eu tenho que botar o modo contínuo né do do mirror aqui para medir E aí eu vou mexer na frequência agora um pouquinho mais para lá 50 e vamos botar aqui ó frequência 57 M ali ó tô medindo aqui ó então ele atualiza aqui os as medições Então você tem como comparar ó se o detector for pico tá dando 39 ali naquela linha e se for quase pico D dando 35 e se

você quiser trocar os Mirrors botar o terceiro ali o terceiro tá medindo não tá medindo ó vou ligar o terceiro com sisper Average só pra gente ver olha quanto que dá ó 2947 Então dependendo da Norma que você tiver calculando o pico que tá dando ali quando não passar ele mede em diferentes detectores do analizador de spectro Então isso é importante você ter essa versatilidade você tem que lembrar de desligar o sweep quando for usar o mirror aqui certo então vamos ligar o swip de novo aqui então liguei o s aí ele tá atualizando o

mirror é para você usar quando fizer o single por isso que o pessoal usa single na hora de fazer o sup não deixa ele toda hora assim porque aí você faz um aí vai o miror outro aí mede de novo entendeu mas assim eu queria para salvar essa curva mostrar para vocês o seguinte ó deixa eu parar aqui o s esse traço número um do Trace apertei em Trace ali eu vou botar o Trace update off E aí ele vai segurar isso aí ele não vai atualizar mesmo que eu ligue o swip aqui ó não

tá atualizando mais certo porque eu desabilitei e agora eu vou habilitar o Trace two né o traço número dois vou habilitar o update vou L primeiro mostrar ele ali né e vou habilitar o update dele aqui e vou dar o suep aí vai aparecer o segundo traço ali por que que eu tô fazendo isso porque eu vou agora ligar a carga e eu quero que ele atualize nesse azul pra gente comparar sem a carga certo porque isso aí e você para identificar onde é que tá o problema vai fazer diferença quando eu ligar a carga

Então vou botar meio Ampere aqui vamos ligar a carga agora bom pessoal Ah eu tive que refazer aqui a curva amarela porque ah deu um ma contato aqui na minha fonte e eu achei que era o dispositivo ali mas o setup estava correto eu descobri que na verdade foi minha tomada aqui eu já resolvi E aí quando eu montei de novo a célula TM eu não consegui zerar muito bem o o interferência FM aqui ó então perdi um tempão eu tive que refazer a curva amarela Ah E aí eu vou mostrar para vocês agora ligando

a carga Então tá aqui a Azul atualizando o tempo todo né Então tá aqui o a a subida que deu quando eu liguei a fonte sem carga e agora eu vou ligar a carga ó olha a diferença né então ah eu acho que esse limite aqui do Trace 1 ó eu tenho que botar no Trace two agora então ah deixa eu dar um Stop no sweep Beleza vamos nos limites agora ó agora ativou os meters tá vendo ó Então vou no limite aqui tem o limite um que tá no Tracy One eu posso botar o

limite dois mas para não ter que editar de novo eu vou só trocar o Trace aqui o ideal é você criar um novo limite para o segundo traço né para ficar independente Mas eu posso só trocar o traço aqui é mais fácil e aí ó feio falhou aqui ó tá vendo Então Ah você consegue detectar aí facilmente que ele não passou na Norma que eu coloquei aqui que foi estimada né então isso aqui é uma forma muito boa né Muito eficiente só com analisador você já medi o seu produto e saber que ele não passaria

né nesse teste de acordo com essa Norma Então posso deixar o siip rolando aqui né porque ele tá com uma carga de meio Amp esse conversor desse CDC tá convertendo de 10 V para 4,5 V Ah mais ou menos eu vou mostrar para vocês a carga ligada aqui ó ó a fonte ali 10 V 300 mil e a carga aqui ó né Então tá ligado tá aqui a célula né E aí vou botar no suporte aqui de novo ah que a gente tá fazendo a medição aqui no analisador certo então da parte de imi aqui

do analisador é basicamente isso o resumo é que você consegue sim editar a norma que você quiser né com intervalos que você quiser o número de intervalos é grande ali né Ah então você consegue colocar qualquer Norma aí Lembrando que se você tá usando a célula tem ou a ten Cell que a gente chama né a tmcel lembrar que você tem que converter para um padrão né usando né uma equivalência aqui eu já tenho as minhas conversões manuais que eu já fazia e com o software da techbox ela converte isso calcula automaticamente para você então

um grande valor que tem o software para usar junto com esse equipamento aqui ah certo porque qualquer equipamento que você usar não é o equipamento né Não importa se for de outras marcas mais famosas Não importa se for com a célula TM você vai ter que fazer o cálculo ali de equivalência para converter a medida da célula PR a medida que seria com antena a 3 m de distância 10 m de distância numa câmara neica gigantesca que é um custo absurdo para você fazer isso que é basicamente reproduzir que o laboratório da Anatel que é

um laboratório que custa né milhões então a célula TM vale muito teste de conformidade de pré conformidade que eu tô fazendo aqui para vocês o grande valor é que você paga um valor absurdamente mais barato e você já consegue ter uma noção do que que tá acontecendo aqui se você comprar as nfp que são as probes ah de nearfield da rigol você consegue localizar na sua placa da onde que tá vindo essa essa emissão aqui ó e essa daqui você vai com a prob lá e consegue achar na sua placa localizar o problema da emissão

isso é um dos serviços que ofereço aqui no lir laab então a gente além de fazer a medição para você por exemplo se isso aqui fosse um cliente meu eu ia mandar para ele o relatório com todas as medições e eu ainda ia localizar na placa do cliente onde que tá essas emissões aqui região do layout da placa dele para ele conseguir corrigir e a gente dá consultoria também na correção como Quais componentes ele substitui para corrigir e passar de primeira na Anatel certo então por pelo equipamento é isso vamos lá pro software então vou

fazer um vídeo aqui eh na playlist vai est o vídeo do software da techbox vejam lá para vocês entenderem como é fantástico você ter o software que também pelo preço dele é um custo benefício absurdo para empresas assim é incrível o que o software consegue fazer para você para mim o grande valor é essa conversão né para mim o grande valor é essa conversão de equivalência né da medição da célula TM para qualquer padrão que você quiser né então vamos lá segue a Playlist aí aqui do lir laab
