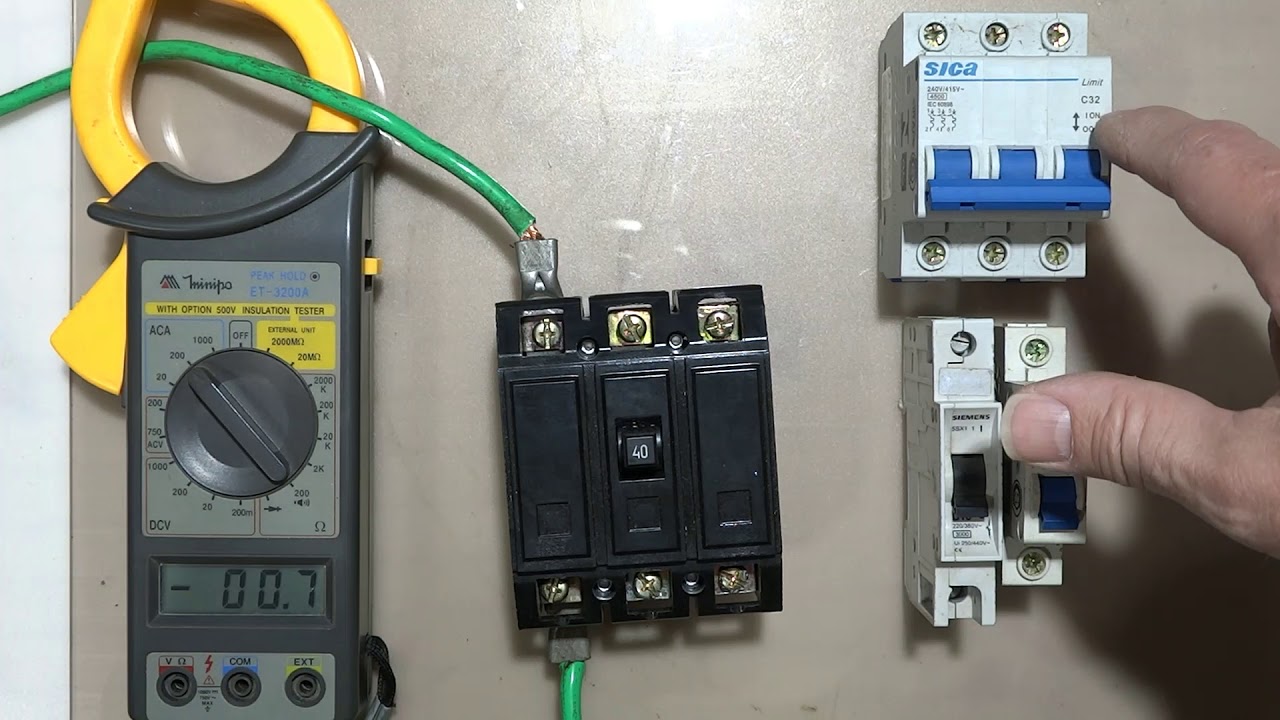

Hum será que eu posso comparar um disjuntor din conjuntor Nema quer saber a resposta então se liga aí a comparação entre os dois modelos mais comuns de disjuntores existem Supermercado é um assunto que sempre gera Azul frente os eletricistas mas o certo é que nem sempre você pode fazer comparações primeiro nós precisamos atentar ao fato de que são dois tipos de disjuntores com ensaios e normas com características diferentes em alguns casos não cabe comparação devido à limitação do disjuntor Nema para Nós já vamos falar sobre isso vamos ver algumas características dos disjuntores Nema e dim
os disjuntores Nema São fabricadas segundo a norma rtq contida na portaria do Inmetro 243 eles possuem caixa com uma resina sintética o baquelite tem uma capacidade de interrupção de curto-circuito de 3K produtora de 25 amperes por exemplo bem inferior a um disjuntor din também de 25 amperes a câmara de extinção de arco também é bem inferior ao modelo din comprovando a diferença de capacidade de interrupção a destrava do mecanismo de disparo depende da grandeza da corrente em sobrecarga ou Em Curto Circuito já que ela é feita por apenas um o alimentário jogos motores são fabricados
conforme as normas 60898 traz um para disjuntores de uso Residencial e 60947 dois para disjuntores de uso Industrial a capacidade de interrupção de curto-circuito é de 4,5 cá portanto muito maior que o modelo Nema porque ele tem uma câmera de extinção de arco muito mais elaborada e contatos em vestidos em prata tendo maior resistência térmica e elétrica além do disparo independente sendo assim independentemente do valor da corrente ela vai possuir sempre dois tipos de atuação um contra curto-circuito é uma bobina e outro contra sobrecarga une metálico atuando independente um do outro então como podemos ver
existem diferenças construtivas entre os dois modelos e cada um tem uma determinada Norma de fabricação uma característica marcante e que na nossa visão não permite comparação é no caso das curvas enquanto disjuntor din tem curvas B C e D por exemplo o disjuntor Nema tem apenas um a curva eu fico difícil utilização em alguns tipos de carga ou círculos Mas você sabe analisar uma curva de disjuntor eu vou te mostrar agora que é muito mais fácil do que você imagina se analisarmos um disjuntor din curva ver temos doente horizontal os valores de corrente em múltiplos
da corrente nominal ou seja uma duas três vezes essa corrente e assim por diante nós temos no eixo vertical os tempos de atuação em segundos e em minutos nós podemos ver que a curva começa em 1,3 vezes a corrente nominal e isso significa que abaixo desse valor o disjuntor está em faixa de não atuação como exemplo se o disjuntor de 16 amperes teríamos 1,13 16 nos dando o valor de 18,08 a pele e significa que até 18 amperes um disjuntor corrente nominal de 16 amperes e não atua após a faixa de 1,3 vezes até a
parte de 1,45 vezes a corrente nominal nós temos uma linha reta em direção aos 60 minutos isso indica que o e ainda no tempo máximo de atuação de até uma hora no nosso caso para um disjuntor corrente nominal de 16 amperes significa que 18,08 até 23,2 amperes o tempo máximo de atuação seria de uma hora após 23,2 amperes Ou seja a faixa de 1,45 vezes a corrente nominal do disjuntor para entrar na parte do que conhecido como corrente de atuação a parte curva do gráfico corresponde a sobrecarga e a parte reta o curto-circuito como essa
imagem de uma curva B de um disjuntor nós podemos ver claramente que a faixa de curto-circuito vai de 3 a 5 vezes a corrente nominal saber o tempo de atuação de acordo com a corrente é muito fácil Vamos imaginar um disjuntor de 16 amperes curva B com corrente de sobrecarga de 32 amperes ou seja duas vezes a corrente nominal analisando o eixo da corrente no número dois vamos subindo até tocar as curvas E deste ponto vamos conseguir saber o tempo de atuação a primeira curva nos dá um o cubase 10 segundos e a segunda curva
três minutos a primeira curva corresponde ao disjuntor já aquecido seguir o tempo mínimo e a segunda corresponde a condição do disjuntor totalmente frio e segue o tempo máximo Então esse pessoal mostrando as principais diferenças entre os disjuntores e mostramos também que as curvas são muito fáceis de serem analisadas até a próxima o
