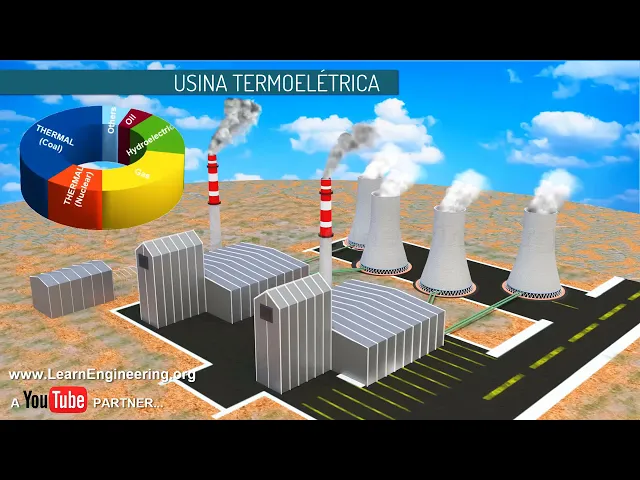

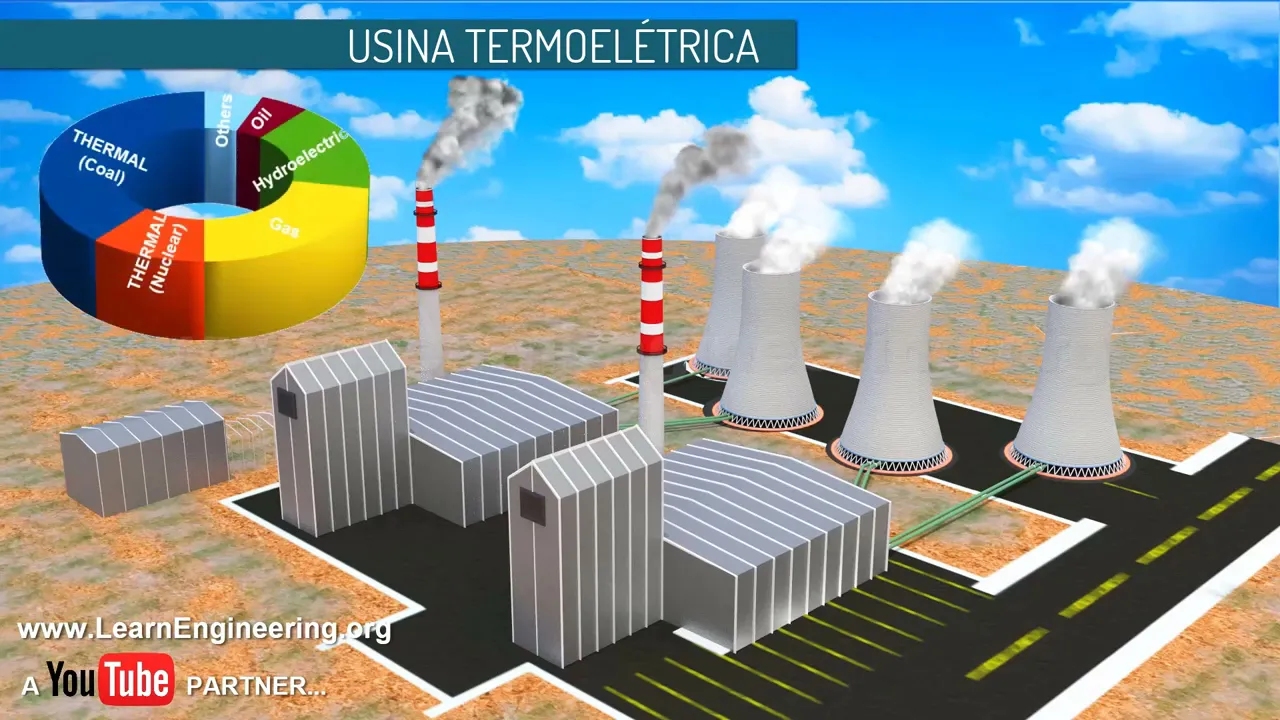

e as usinas termoelétricas ajudam a atender quase a metade da demanda mundial de energia elas usam a água como fluido de trabalho e as usinas termoelétricas de hoje são capazes de funcionar com grande eficiência em conformidade com os rigorosos padrões ambientais e deixa o vídeo veremos como uma usina termelétrica a carvão alcança isso de maneira detalhada e passo a passo ao girar o eixo deste gerador podemos gerar eletricidade e o gerador deriva momento de uma turbina a vapor o coração da usina e para ligar a turbina a vapor você deve fornecer um vapor de alta
pressão e alta temperatura na entrada da turbina e a medida que a turbina absorve a energia do fluido de Alta Energia sua pressão e temperatura caem em direção à saída e você pode ver mais de perto a forma única das pás do rotor da turbina a vapor em usinas de alta capacidade costumam usar diferentes estágios de turbinas a vapor e como turbinas de alta pressão as turbinas de pressão intermediária o e turbinas de baixa pressão bom então cumprimos nosso objetivo agora produzimos eletricidade a partir do gerador e Se pudermos trazer o vapor de baixa pressão
e baixa temperatura de volta aos seus estados originais que eram de pressão e temperatura muito mais altas podemos repetir o processo é o primeiro passo é aumentar a pressão e você pode usar um compressor para esse fim mas a compressão do vapor é um processo altamente intensivo de energia e essa Usina não será eficiente é a maneira mais fácil é converter o vapor em líquido e aumentar a pressão e para esse fim apresentaremos trocadores de calor com condensador que ficam embaixo da turbina de baixa pressão e no condensador um fluxo de Água Fria flui através
dos tubos e o vapor rejeita calor para esse fluxo líquido e fica condensado e agora podemos usar uma bomba para aumentar a pressão dessa água de alimentação é tipicamente a bomba centrífuga de múltiplos estágios é utilizada para esse fim dessa forma a pressão voltar ao seu estado original até a próxima tarefa é traseira a temperatura de Volta ao seu valor original e para este efeito é adicionado calor a saída da bomba com a ajuda de uma caldeira usinas de alta capacidade geralmente usam um tipo de caldeira chamada Caldeira de tubo de água e o carvão
pulverizado então queimado dentro da caldeira e a água que entra inicialmente passa por uma sessão do economizador aqui a água captar a energia do gás de combustão E aí a água flui através de um canto inferior e depois através das paredes de água onde se transforma em vapor e o vapor puro é separado em um tambor de vapor e agora o fluido de trabalho Voltou ao seu estado original a alta pressão e alta temperatura e esse vapor Pode ser reabastecido na turbina a vapor Oi e o ciclo pode ser repetido várias vezes para a produção
contínua de energia é mais uma usina que trabalha neste círculo de rankine básico terá uma eficiência muito baixa e uma capacidade baixa podemos aumentar consideravelmente o desempenho da Usina com a ajuda de algumas técnicas simples E no caso de superaquecimento mesmo após a conversão do líquido em vapor é adicionado ainda mais calor e com isso o vapor se torna superaquecido quanto mais alta a temperatura do vapor mais eficiente é o ciclo isso está de acordo com o teorema de Carnot de máxima eficiência térmica possível a base o material da turbina a vapor e não suporta
temperaturas superiores a 600 graus Celsius Portanto o superaquecimento é limitado a esse limite é a temperatura do vapor diminui à medida que fui ao longo das Linhas das pazes consequentemente uma ótima maneira de aumentar a eficiência da Usina é a dicionário mais calor após o primeiro estágio da turbina e isso é conhecido como o reaquecimento e aumentará a temperatura do vapor novamente levando a uma saída de alta potência e mais eficiência e os lados de baixa pressão da Usina São propensos a sugar o ar atmosférico mesmo com arranjos sofisticados de vedação os gases dissolvidos na
água de alimentação estragam o material da caldeira ao longo do tempo bom para remover esses gases dissolvidos é introduzido um aquecedor de água de alimentação aberto e o vapor quente da turbina é misturado na água de alimentação as bolhas de vapor geradas absorvem os gases dissolvidos e a mistura também pré-aquece a água de alimentação o que ajuda a melhorar a eficiência da usina em uma extenção ainda maior em todas essas técnicas fazem a usina moderna funcionários sobre uma faixa de eficiência de 40 a 45 porcento e agora veremos como adição e a rejeição de calor
são executados em uma usina de energia real e o líquido frio é fornecido no condensador com a ajuda de uma torre de resfriamento a água aquecida da saída do condensador é pulverizada na torre de resfriamento o que induzem uma corrente de ar e natural e a água pulverizada perde calor é por isso que um líquido mais frio é sempre fornecido na entrada do condensador e do lado da adição de calor a queima de carvão produz muitos poluentes nós não podemos liberar esses poluentes diretamente na atmosfera portanto antes de transferi-los para se dispor os gases de
escape são limpos em um precipitador eletrostático o precipitador eletrostático utiliza placas com eletricidade estática de alta tensão para absorver as partículas poluentes nós esperamos ter fornecido novas ideias sobre o funcionamento interno das usinas termoelétricas Obrigado por assistir e até a próxima
