Medindo Corrente elétrica, tensão e resistência elétrica com um multímetro no TINKERCAD.

o Olá Luiz tudo bem Sou professor Douglas e durante essa aula vamos estar conhecendo alguns componentes eletrônicos na plataforma synthesis vamos entender como medimos a corrente elétrica resistência elétrica e a tensão em um circuito Como fazer uma ligação desses aparelhos para que seja possível a medição para isso então vamos buscar aqui dentro da nossa plataforma nosso laboratório virtual estou aqui em circuitos em pó que em Criar novo circuito para dar início então na sala de hoje o nosso laboratório virtual já está carregado então aqui dentro do nosso laboratório nós temos vários componentes eletrônicos ao lado

direito da nossa bancada aqui para que seja possível a visibilidade de todos os materiais nós podemos alterar os componentes aqui para todos e aí ele vai liberar aqui mais alguns materiais e componentes eletrônicos aqui em cima Ao canto esquerdo eu tenho uma lixeira para excluir qualquer material que eu não quero usar dentro da plataforma vou arrastar aqui um LED e vou dar um exemplo por exemplo quando eu quero excluir aqui eu excluo LED material tenho aqui também uma certinho estar rotacionando a minha peça então por exemplo vou pegar aqui o potenciômetro e vou rotacionar o

potenciômetro então selecionou ele e consigo estar rotacionando essa peça e virando para o lado que fique melhor aqui dentro da plataforma eu vou comer aquilo Porque não vai usar ele durante ao vamos buscar aqui na nossa barra de pesquisa uma placa de ensaio é o nosso planta bordo né placa de ensaio pequena é o nosso protobord e eu vou rotacionar essa placa de ensaio e vou deixar ela aqui na vertical da que fique melhor na montagem do experimento então Observe o seguinte a nossa placa de ensaio ela tem aqui dentro dela trilhas então nós temos

uma trilha aqui na no final Positivo tá conectado entre sim né na vertical ou servem que fica verde e né quando eu coloco Mouse Tem uma trilha aqui no negativo que está conectado na vertical porém dentro da protobord aqui eu tenho trilhas aqui conectados na horizontal Então ela é conectado aqui do ponto a até o ponto e estudar algum aqui e ela é conectada do Oeste até o J né nessa linha um aqui em cima a linha um não está conectada com a linha 2 e aqui na parte de baixo horizontal aqui ó ela é

conectada entre si mas ela não conecta com as outras linhas com a três quatro cinco seis outra situação que nós temos aqui é que a linha fez aqui ela no meio aqui ela não consegue passar corrente para o outro lado tá ela tem uma barra aqui que impede a passagem de corrente lá para outro lado o que significa que as seis do lado esquerdo não está conectado com a ser do lado direito certo Então essa daqui a nossa placa de ensaio a qual nós vamos estar utilizando para fazer os nossos experimentos como comentado já durante

a aula de hoje nós vamos aprender Então como medir aqui a corrente elétrica como medir então atenção né dentro do circuito e como medir a resistência dos nossos resistores nós vamos estar utilizando aqui então o multímetro do tinkercad pode estar medindo né Essa tensão essa corrente e essa resistência aqui no nosso circuito esse multímetro e será utilizado e elas também para fazer o experimento então vocês observando como a gente vai ligar esse multímetro hoje para interagem para residência e para atenção nas outras aulas vocês vão ter problemas para fazer essa missão Então vamos buscar aqui

na nossa barra de pesquisa o multímetro na plataforma se interpele qual nós estaremos usando aqui para fazer o nosso multímetro da plataforma que intercede vou dar um nele aqui também Você pode observar que ele tem a amperagem né a gente consegue medir a corrente elétrica ele tem aqui atenção a gente pode estar medindo aqui dentro dos circuitos e ele tem também um ohmímetro né para medir essa resistência dentro do nosso circuito nós temos aqui ohmímetro voltímetro e amperímetro então nós temos aqui três grandezas elétricas nós podemos medir aqui dentro da plataforma de internet a amperagem

atenção EA resistência do nosso circuito vou buscar aqui também uma fonte de tensão que nós vamos usar hoje dentro do nosso experimento eu vou puxar aqui essa foto de tensão a fonte de canção ela pode ser uma pilha convencional né aquelas pilhas convencionais de 1,5 9 volts ou fonte de energia aqui da plataforma assim Kelly e permite então variação né a tensão fornecida entre 10 e 30 vou então eu consigo tá variando atenção aqui se eu mexer aqui ó posso tá colocando 15 pontos aqui ela varia de 0 até 30 tá eu não posso usar

ou a fonte de tensão essa foto de energia do que querem ou pilhas e baterias né que eu também tenho aqui na plataforma de pele eu fizer uma busca por baterias aqui ele já aparece aqui para nós na plataforma assim pertence Tá apareceu a bateria 9 volts que a filha convencional né de 1,5 volts também tem outros tipos de bateria que eu posso estar usando dentro do sofrimento mas para o nosso experimento de hoje nós vamos usar a fonte de tensão antes de dar início então a montagem do nosso circuito nós vamos buscar aqui também

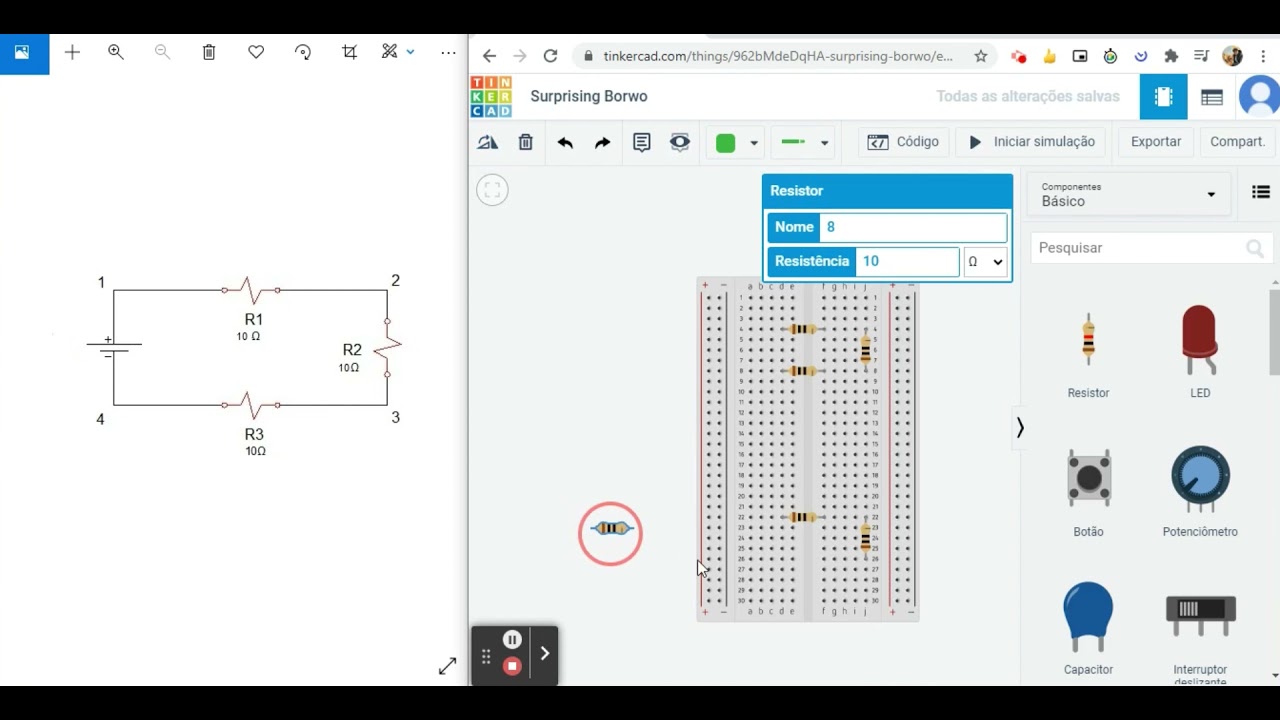

o redutor já está aparecendo aqui o lado né e por aqui esse redutor posso ficar alterando a resistência dele aqui em cima Posso alterar a unidade de medida dele vamos deixar em pylon ainda tá nas próximas aulas vocês vão compreender como que a gente encontra resistência de acordo com essas cores do nosso redutor Posso alterar o valor dele aqui também na resistência Mas para onde hoje nós vamos colocar três resistores Vamos deixar esses editores todos com um cão mesmo nós vamos alterar resistência nem o valor desses Então vamos organizar Aqui o nosso circuito para que

a gente possa dar início então a montagem né do nosso sistema elétrico primeira coisa que nós vamos montar aqui vai ser para calcular então a amperagem no nosso multímetro aqui depois vamos ficar mais um multímetro para encontrar atenção e por cima vamos buscar um multímetro para encontrar a resistência Thomas temos aqui ao lado eu vou diminuir aqui agora tá aquele pode observar então nós temos ali um esquema para que a gente possa estar acompanhando na montagem do nosso circuito então o primeiro que a gente vai encontrar aqui vai ser a corrente elétrica bom Então observa

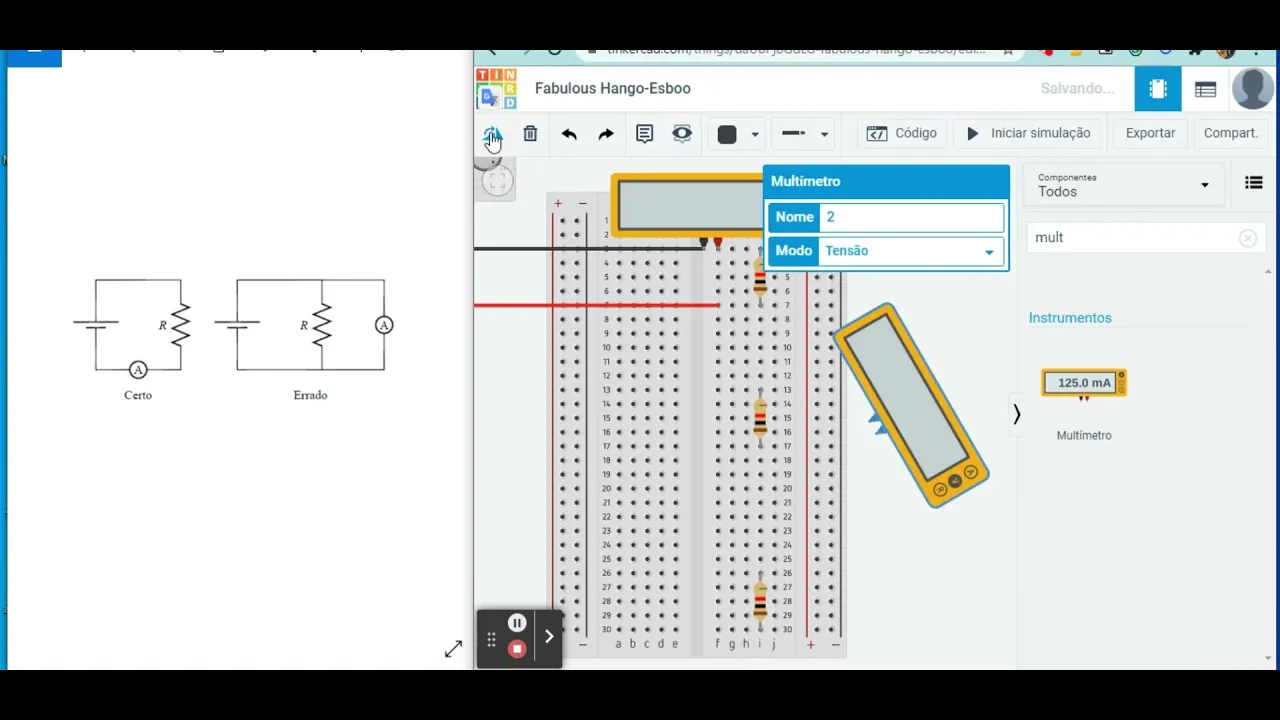

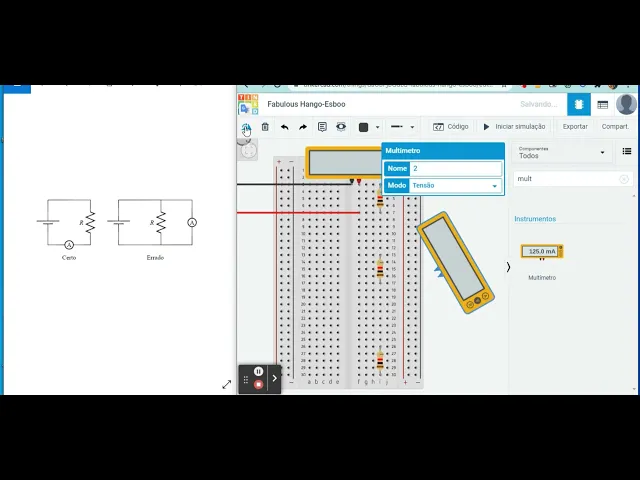

em como que deve ser ligado é o meu multímetro no circuito para que eu consigo encontrar a corrente elétrica eu preciso ligar esse amperímetro é um multímetro aí que eu vou converter para perímetro em série eu preciso ligar ele insere no circuito para que eu possa encontrar Então a nossa corrente elétrica vamos fazer aqui os resistores e vamos colocar o primeiro resistor aqui em cima na nossa placa de ensaio tão retorno servem que ele foi ligado ali na trilha três né e na trilha 7 então a trilha três ela não está conectado com a trilha

então Nós ligamos um terminal do resistor lá em cima e outro aqui embaixo e aí gente como a gente vai ligar esse multímetro aqui em série como eu estou eu posso ligar trazer aqui O negativo da minha fonte de tensão para o meu multímetro aqui e organizar um multímetro aqui ó ligar ele né na linha aqui na trilha na mesma trilha do Meu receptor então que tá vendo aqui e o nosso deixar mais frio aqui do da fonte de tensão Ah tá vamos conectar aqui ó e ligamos então negativo primeiro no multímetro aí ele passa

pelo multímetro e vem aqui eu Positivo na trilha do nosso redutor outro terminal do nosso redutor gente vai conectar direto na intenção no Positivo lá da nossa foto tampa e a gente vai ter a cor desse fio para vermelho né aqui em cima consigo estar alterando a cor do fio e posso mudar que cor do fio preto tá Outro fator interessante que a gente tem aqui em cima que eu posso também escolher qual tipo de fio que eu quero conectar e com o meu multímetro eu te impede ele possibilita a escolha desse Fio está normal

aqui tá porque ele posta a observar aqui a nossa missão então nós temos aqui o primeiro que vai ser medido A corrente elétrica Vamos conectar aqui o segundo deixa arrumar aqui o esquema elétrico vamos buscar nosso redutor Vamos colocar ele aqui pegar o outro receptor também e colocar aqui embaixo então e colocar o redutor quimba o certo e nós vamos ter três circuitos né hum não está conectado com o outro porque esse circuito aqui em cima Está fechado aqui em cima então montar outro circuito aqui no meio e vamos montar outro circuito aqui embaixo o

circuito do meio ele vai medir a tensão tá nós vamos colocar aqui por multímetro né esse minutinhos parte do meio ele vai ser responsável por medir a tensão vou virar essa peça aqui ó de lado vou deixar ele aqui e a gente tem aqui também né um esquema para ver como a gente vai ligar esse multímetro dentro da nossa própria board para que seja possível então a medição de tensão do nosso circuito está observe a seguinte para medir a tensão nós precisamos ligar o nosso multímetro em paralelo com o circuito ele não pode ser ligado

em série Vamos colocar aqui também uma fonte de tensão para gente colocar ali dentro do nosso circuito elétrico Tá vou trazer aqui essa conta então eu vou deixar aqui do lado ok então um cara que o nosso multímetro em paralelo com o terminal do nosso é tão trazemos aqui conectamos negativo e Vamos conectar então ou positivo né no outro terminal do nosso redutor alterar a cor do seu tio para vermelho e vou trazer então uma corrente para dentro do circuito vou conectar minha fonte de tensão aqui vamos colocar na mesma coisa cima coloca aqui também

podemos colocar 15 então né Vamos conectar a nossa foto ficou negativo eu vou conectar aqui e o positivo vou conectar aqui no terminal de baixo tá depois eu posso tá organizando esse se usa aqui que uma maneira melhor quando eu voltar com a tela cheia tá Por enquanto vamos deixar desse jeito e vamos então para montar o nosso último circuito aqui embaixo que é o redutor para medida que o redutor nós vamos buscar então o nosso multímetro também aqui Vamos conectar o mesmo aqui tá vão virar essa peça aqui deixar ele do lado e quem

pra gente poder fazer as observações necessárias E para isso nós também temos aqui então né um esquema para tá ligando esse nosso resistor Observe aqui para medir aqui a resistência dentro do meu do meu circuito eu não posso ter aqui a fonte de tensão ligada né eu preciso estar com ele desligado no circuito com a fonte de tensão desligada para que eu consigo Então mentira essa resistência Então vamos ligar ele aqui em paralelo com o nosso milímetros né com o nosso último aqui como converter para ohmímetro depois vamos conectar aqui e vamos deixar aqui na

cor vermelho que Vamos alterar para vermelho então nós temos aqui o nosso circuito desligado agora vamos virar a tela aqui para que a gente possa fazer observações necessário ou diminuir um pouco né Eu vou arrumar aqui o meu sistema então então vamos organizar esses fios aqui ó o vermelho aqui a gente vai deixar ele alinhado tá gente vai deixar arrumada aqui vou arrumar esse daqui também ao vivo deixou só conectado negativo novamente e trazer negativo aqui eu posso puxar para cima aqui e deixamos ele alinhado aqui dentro do nosso laboratório para que melhor organizado e

vocês possam ter uma visibilidade melhor aí né então vamos deixar em preto aqui ok então nós temos aqui a ligação no primeiro aqui em cima da nossa amperagem né que nós vamos medir a corrente elétrica o segundo nós vamos medir a tensão e terceira nós vamos medir a resistência então para medir a corrente elétrica nós devemos colocar um multímetro na forma de amperímetro tá e ligar o mesmo em série com o circuito Ainda precisamos Verificar também a polaridade aqui do nosso multímetro com a nossa fonte de tensão tá temos que nos certificar de ligar sempre

aqui O negativo no multiuso depois o positivo percorre aqui por nosso circuito que o segundo aqui que atenção então já na medição da tensão nós devemos colocar um multímetro em paralelo com o circuíto Ok ou componente queremos medir a polaridade também deve ser em casa essa polaridade seja invertida os multímetros digitais eles tendem a mostrar o valor aqui o sinal negativo da medição e o terceiro que que era resistência né então para medir corretamente a redutor nós devemos usar o multímetro na posição de resistência aqui e conectar as pontas de prova aqui do nosso motivo

né em paralelo com um componente com o nosso redutor que nós vamos medir aqui nós não precisamos observar aqui o terminal até porque o o resistor ele não tem esse terminal negativo positivo o que vale lembrar aqui que quando nós vamos conectar aqui para medir a resistência ele não pode estar com a fonte de tensão ligado né Nós vamos podemos ter a conta de tensão então como luta intercredis eu apertar ele ficar simulação Lilica foto de tensão é defeito sem fonte de tensão no resistor tá E vamos então iniciar a simulação e vamos ao observar

a nossa foto de tensão 15 tensão 15 também então nós podemos iniciar aqui a simulação e fazer as observações necessárias tão serve o primeiro que nós vamos alterar aqui para perímetro e ele já aparece lá nossa corrente elétrica né É de 15mm o segundo está medindo a tensão corretamente 15 vou céu que vem lá da fonte e o terceiro aqui nós vamos alterar aqui para ohmímetro e ele vai nos ar aqui então a resistência que era um k um né a resistência do nosso redutor todas temos as três medições as três maneiras de se medir

aqui dentro da plataforma que impedem nós não podemos ligar aqui a medição de corrente em paralelo nós não podemos ligar a medição de tensão em série EA medição de resistência do ohmímetro ela precisa estar tão com a conto desconectada para que você tem essa medição aqui no nosso multímetro keygen bom então esse é um multímetro do que Kelly ele é um instrumento aí de múltipla função serve exatamente para medir então a corrente elétrica atenção e a resistência elétrica do nosso circuito durante as outras aulas vocês vão estar usando o multímetro para fazer as eleições espero

que vocês tenham compreendido a aula de hoje um abraço a todos e até a próxima aula
