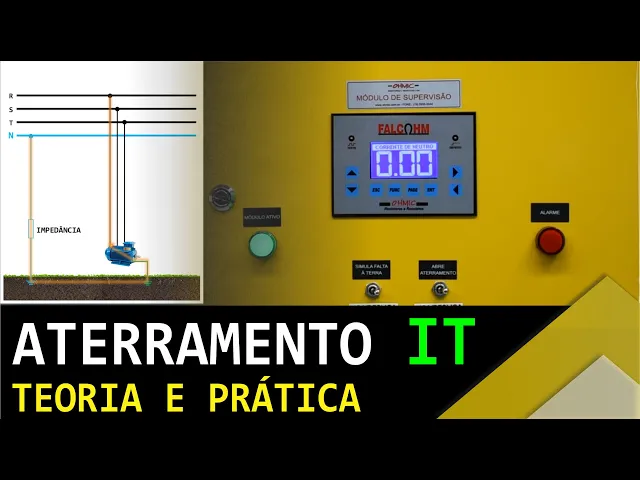

Você já imaginou a atuação de um dispositivo de proteção elétrico em um centro cirúrgico no momento de uma cirurgia bem complicado né e nesse vídeo através da parceria com a homem que resistores e reostatos vamos mostrar pela primeira vez em um canal do YouTube o aterramento do Inter na teoria e na prática então se liga aí o primeiro vamos ver como é a configuração desse esquema de aterramento é um esquema parecido com TT porém o Inter o aterramento da fonte a realizado através da instalação de uma impedância de valor elevado pode ser uma resistência ou
uma indutância conforme podemos ver na figura com isso eu limito a corrente de falta para o valor desejado informa não permitir que uma primeira falta Desligue o sistema geralmente essa corrente não é perigosa para as pessoas mas como a estação estará operando em condição de flauta devem ser utilizados dispositivos que monitorem a isolação dos condutores evitando a excessiva degradação dos componentes da instalação o uso do sistema City restrita aos casos onde uma primeira falha não pode desligar imediatamente alimentação interrompendo processos importantes como salas e centros cirúrgicos ou certos processos industriais no meu aterramento eu tenho
então uma impedância limitando uma corrente de falta vamos imaginar que a minha fase R topo a raça de um determinado equipamento então vou ter uma corrente circulando e essa impedância vai limitar o valor dessa corrente porém eu preciso de um dispositivo para monitorar nessa corrente e me avisar da falta me ajudar na detecção do ponto de falta e também verificar periodicamente a integridade do meu resistor de aterramento porque ele é muito importante na alimentação dessa corrente mas veja bem não é porque a minha primeira corrente de falta é baixa que eu não devo me preocupar
nós não temos o exemplo aqui da fase R tocando a carcaça de um equipamento a corrente abaixo na primeira falta mas se eu tiver uma fase S um sistema tocando essa mesma carcaça aí eu teria uma corrente de curto-circuito porque eu não resolve o problema e com essa corrente de curto-circuito eu poderia colocar pessoas em risco e fazer a atuação de dispositivos indesejados Então já Vimos que para atender as condições que mencionamos precisamos de um módulo de supervisão tirar detectar faltas a integridade do resistor de aterramento e além de tudo nos ajudar na detecção do

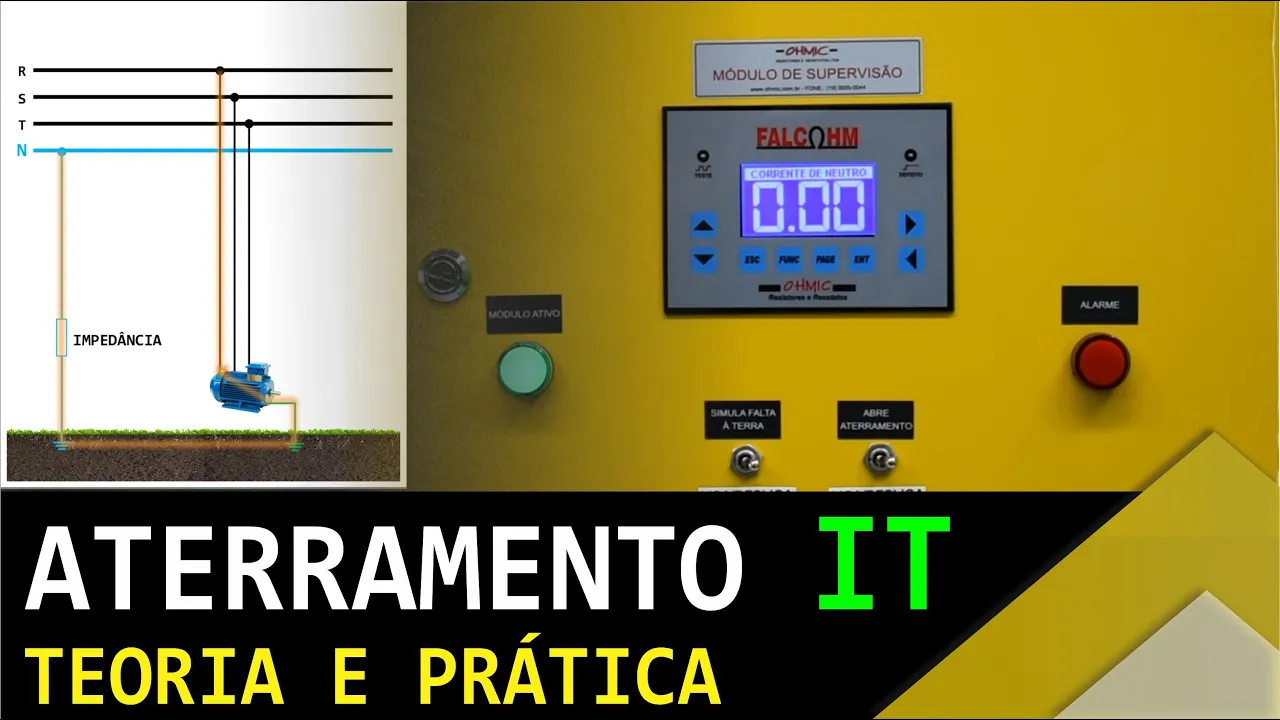

ponto de falta vamos ver como seria tudo isso em um módulo e ter real por também esse aqui é o módulo de supervisão da homem que resistores e reostatos se você quiser saber todos os detalhes sobre a homem que nós temos todas as informações na descrição desse vídeo eu vou ligar o nosso módulo ele vai fazer uma série de processos de verificação e vai me mostrar que já está ativo enquanto isso nós vamos acompanhar todas essas funções em um diagrama que está entrando aqui na tela nesse momento assim que o modo está ativo ele me
indica essa função acompanhando o diagrama nós podemos ver que eu tenho um secundário de um transformador representação de um secundário de um transformador onde eu vou aterrar o neutro a através de resistores nós podemos acompanhar isso que eu estou saindo do neutro do transformador entrar no board' três e depois desse bordo Born quatro eu estou indo para os resistores R1 e R2 em duas edições R1 r-2 eu estou indo para o aterramento a gente pode acompanhar pelo símbolo tenho também o resistor R3 ele é para perto e Nós já vamos falar sobre isso Onde estão
esses resistores no nosso modo se todos estão na parte de cima vou abrir aqui para mostrar para vocês eu tenho três resistores diagrama e tenho quatro aqui porque na realidade dois esses resistores estão fazendo o papel de R3 e eles estão em série por isso que eu tenho essa quantidade como eles são calculados de acordo com parâmetros definidos para cada função é um assunto um pouco complexo e não é o objetivo desse vídeo mas não é feito aleatoriamente eu preciso saber e a corrente a minha colar corrente que eu preciso limitar e isso vai me
dar um valor desses resistores é muito bem voltando para questão do nosso módulo vamos começar com as funções que falamos se o coração do meu IP é o aterramento que limita a corrente eu preciso saber se esses resistores estão íntegros se eles estão conectados eu preciso deles para limitar eu preciso testar esses resistores É nesse momento que entra o meu resistor R3 o ponto 7 que a gente está vendo está pegando um ponto da alimentação e jogando a fase nos meus resistores ele o resistor R3 é para que o limite a corrente de teste com
isso eu vou fazer um circuito em série de R3 com R2 e com R1 e vou verificar se eles estão íntegros como atravessa dessa tecla aqui de função eu aperto ele já me mostrou que está interesse está fazendo circular uma corrente pelo ponto que a gente tá vendo o diagrama detectou que está tudo ok não me mostrou nenhuma falha vamos supor o meu resistor rompeu Ou seja eu preciso dele mas ele rompeu ele ainda não detectou que houve essa falha então se eu tivesse programado ele para fazer esse teste é automaticamente dentro de alguns segundos
pode ser de segundos a minutos ele faria o teste indicaria ou ou quando eu fizesse o teste novamente ele já me mostrou alarme toalha de aterramento ele tá mostrando que o meu resistor os meus resistores R1 e R2 qualquer um deles não está íntegro sinalizou com esse Sinaleiro de 22 milímetros um laço Eu poderia usar aqui qualquer outro tipo de sinal poderia ser sistemas audiovisuais o que fosse melhor de acordo com cada caso a partir do momento que eu troquei o meu resistor resolveu o problema do rompimento eu tenho que voltar meu modo de apertar
em ti e o alarme some não houve de atuação de nenhum dispositivo de proteção apenas o alarme do módulo me avisando do problema agora eu vou simular uma falha é uma frase encostando em uma caça quando eu ligo aqui eu já tenho a circulação de corrente e ele arrumou porque que ele tá me dando corrente alta porque esses valores são predefinidos eu poderia ter indicando simplesmente o alarme é tão ditando corrente alta porque foi limitado nenhum valor de corrente menor do que esse o que importa que ele sinalizou um defeito e hora quando eu fui
alarmado não atuou nenhum dispositivo de proteção nesse momento mas como nós falamos a parte teórica se eu tenho uma fase encostando uma carcaça nesse momento a fase R eu tenho que resolver esse problema logo porque se eu tiver outra fase é essa eu tenho encostando da mesma cachaça é um curto-circuito se eu preciso detectar esse problema mas é que eu não atuei dispositivos de proteção então não parei processos importantes vou resolver o problema assim que eu resolvi eu também vou dar um entra no modo e o alarme vai desaparecer tudo bem porém como eu fariam
instalação se eu tinha uma falta e as instalação tem várias qgbt seus vários que alimentam várias que descesse que alimentam várias circuito como eu ver eu abrir onde eu tive essa falta eu vou pagina daqui até uma função que se chama onda quadrada ela se popularizou com esse nome na realidade não é uma onda quadrada o que ela vai fazer através do diagrama a gente pode ver eu tenho R2 o resistor R2 entre os pontos 5 e 6 do módulo o teu módulo faz é colocar e retirar o R2 no meu sistema se eu tenho
2 Resistores em Série e tira um deles a corrente aumenta se eu coloco a corrente cai então eu fico com uma onda tratamento um sistema pulsante com dois valores decorrentes vamos ver como é que seria isso Imagine que eu tô com uma falta eu já tive a corrente 2,02 eu vou ativar a função onda quadrada com a função enter ele já mostrou que tá com onda quadrada então está retirando e colocar no meu resistor R2 é o que que ele tá fazendo com a corrente ela tá passando de 3,54 para 2 tá pulsando com isso
a gente vai abrir novamente para vocês verem algo parecido com o real e eu iria com um multímetro vasculhando circuitos elétricos e eu conseguiria detectar essa avaliação em um multímetro e conseguiria saber exatamente qual circuito que estava causando esse problema eliminaria o problema e depois resetar ele é um modo e poderia voltar ao funcionamento normal assim umas mostramos as funções mais importantes do módulo de supervisão tem um aterramento entre então é esse pessoal tenho certeza que você sempre quis saber como funciona o aterramento e ter e mais uma vez o canal electricity através da parceria
com a ONG resistores e reostatos conseguiu trazer esse conteúdo até você eu gostaria de mais uma vez agradecer ao Anderson EA Luisa homem que pela parceria e pela oportunidade de levar conhecimento para os nossos inscritos até a próxima hein
