Bueno entonces como como observaron en los cálculos ahí solo la Gráfica cierto podemos llegar hasta el t200 de ahí para abajo pues tenemos nosotros un porcentaje un peso de finos pero no conocemos Qué cantidad de limos Qué cantidad de arcillas tenemos eh para poderlo determinar hay otro ensayo que vamos a ver seguida que es el ensayo el ensayo de hidrometría la norma es la 124 yas 124 124 entonces la norma ustedes lo encuentran como granulometría por el método de hidrómetro Norma 1224 de invías les hablo de invías lo que pasa es que el laboratorio está
acreditado entre la onac y los procedimientos todos están basados en enas listos entonces por eso es bueno entonces para este [Música] ensayo hidrometría hidrometría Norma 124 para este ensayo Qué necesitamos entonces necesitamos un baño termostático como este porque la norma nos dice que tiene que ser el ensayo temperatura de 20 gr cel necesitamos una muestra de material la muestra Generalmente si la vamos a utilizar para fines de conocer los finos Pues necesitamos una muestra pasa cis 200 La cantidad es de 50 G inicialmente necesitamos cronómetro necesitamos termómetro un agitador [Música] manual necesitamos agua destilada Porque
todos estos ensayos que realizamos en laboratorios todos los laboratorios necesita agada nosotros tenemos allá un estilador a la entrada del laboratorio porque pues para garantizar que el agua que viene el acueducto contiene ciertos minerales que de pronto no se pueden alterar los los resultados Entonces lo mejor es trabajar con agua destilada resulta que para este ensayo vamos a aplicar la stock cierto que nos dice que que hay que determinar el diámetro de una partícula que cae libremente a través de un fluido entonces para separar esas partículas Y que caigan libremente yo tengo que eh colocarle
un defloculante por qué porque químicamente las partículas como ustedes observaron o vieron en su material en los suelos los finos tienen esa flocular cierto a unirse y caer una sola partícula entonces yo voy a separarlo el de floculante que le aplico es este se llama exeta fosfato de sodio Entonces yo se lo aplico a la a la muestra cierto en una solución y eso permite que las partículas se separen Entonces si lo quieren observar si lo quieren ver tocar bien puedan no es no es tóxico si lo si lo prueban pues pone a Def flocular
nada más nos mucho quita dedos esto es una sal pero yo no lo aplico para el ensayo así como está el reactivo puro cierto yo tengo que preparar una solución entonces previamente yo preparo esa solución la llevo el 4% Entonces cómo hago pues 40 gramitos de esto en 1 litro de agua destilada cierto y tengo que ajustarle el pH un H entre un pH entre 8 y nu9 esto se prepara previamente para unos 15 días antes Entonces lo tenenos ahí listo y un día antes del ensay Ah bueno el otro equipo pues más importante el
hidrómetro cierto Entonces les presento el hidrómetro Este es un instrumento ustedes lo observan hidri muy delicado tiene una especie de de esfera tiene unos esta parte negra es un epóxico que le permite tener un peso determinado eso ya está calibrado tiene una escala que va de 0 a 60 y esto nos mide concentración de la muestra gr por l en la norma si ustedes la leen pues les nombra otro hidrómetro el 150 H nos sirve también para esto La diferencia son las unidades Entonces el 151 H nos da es directamente el peso unitario o densidad
entonces esa es la diferencia Entonces ustedes en la norma cuando vayan a hacer sus cálculos ahí hay unas tablas que necesitan interpretar para calcular los otros parámetros entonces ahí les dice 151 h o 152h 152h acuérdense 152 que ustedes que vamos a trabajar es que l señor baño termostático cuando yo no tengo este baño termostático Pues yo puedo hacer el ensayo colocando la preta afuera y la diferencia es que yo tengo es que tomar lecturas de temperatura cierto AC lectura de hidrómetro entonces Esa la diferencia y tengo que hacer correcciones por temperatura ura ya les
explicaré más adelante Cómo hago esas corrección listos Bueno entonces ya tiene uno el el listo todo el equipo como les explicaba a un día antes de venir a hacer el ensayo yo tengo que dejar la muestra en 125 ML de esta solución entonces la dejo de un día para otro que vaya eh decantando eso que se vaya ablandando que se vaya disgregando que vaya separando las partículas y al otro día entonces vengo y voy a agitarlo con un agitador manual mecánico Perdón lo voy a agitar un minuto este ensayo eh se requiere dos días para
obtener resultados Entonces no lo podemos hacer completo por qué Porque la norma nos dice que tenemos que tomar lecturas que al minuto que a los do a los 5 15 30 60 12 20 250 y 1440 minutos o sea 24 horas y nosotros no alcanzamos entonces la profesora les va a enviar datos los datos completos entonces aquí únicamente vamos a mirar cómo se realiza el ensayo cierto hacerlo de tal manera que ustedes lo interpreten y que sepan que lo que van a hacer ya en su sus oficinas Entonces vamos a tomar unas lecturas una una
o dos lecturitas para que miren Cómo es bueno entonces yo llevo la la muestra yo tengo por aquí un agitador mecánico si quieren maletas bien puede colocarlas allá en esteo para que trabaje más cómodo colocamos en en en un vaso como estos yene un agitador mecánico coloco la muestra [Música] La idea es colocar todo el material cierto no posible no perder partículas listo Le voy a colocar más agua destilada lo dejo por allá a un volumen de tres cuart de su volumen del vaso tengo mi cronómetro y lo pongo ahita [Aplausos] minuto como es demostrativo

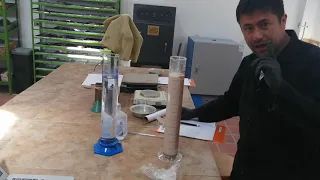

pues vamos a utilizar un minuto de los cortos cierto no los no no los más corticos entonces lo dejamos ahí un minuto agitando listos después del minuto [Música] lo voy a llevar y lo voy a colocar en una probeta como estas Entonces yo no tengo que colocar en esta probeta se borj chocolate y a esta [Música] hora colocamos todo el material se le coloca cierta cantidad de agua el volumen de estas probetas es de 1 lro generalmente se deja un poquito por debajo porque se deja por debajo resulta que yo en el momento de que
coloco la muestra ya se empiezan a sedimentar partículas cierto pueden observar la norma dice que utilicemos un agitador manual cierto o un tapón y tengo que agitarlo un minuto para permitir que las partículas están en el fondo vuelvan y suban cierto y ahí si ya empiezo a tomar lecturas al minuto Entonces como observan estas probetas no tienen El piquito que tienen las otras es redonda eso con fin porque yo coloco el tapón y lo agito de esta manera aquí para mayor facilidad utilizamos es el agitador manual que dice la Norma y lo voy a agitar
60 ciclos entonces 60 ciclos un ciclo es sube y baje cierro bito 60 ciclos cuando termine los 60 ciclos pongo a trabajar el cronómetro listo 59 60 y tengo un minuto para juagar mir el agitador porque ahí le quedan partículas entonces y voy a completar ahora si completo su volumen que es los 1 m Y al minuto Entonces introduzco el hidrómetro mucho cuidado que quede bien centrado que no vaya queda pegando en las en las paredes del de la fleta y tomo la primera lectura Entonces en este caso nos daría 26 inmediatamente o hay que
sí sí al minuto entonces luego la siguiente lectura como es muy cercana no la saco lo dejo ahí y al siguiente minuto entonces tomo la otra la lectura Mire ya en nuestro caso sería como 23 y la siguiente ya los 15 a los 5 minutos la primera en el primer minuto minuto la segunda los dos la tercera los 15 la cuarta los a los 30 luego las 60 120 Y así sucesivamente Esas son las que nos van a mandar Esas son las que le van a mandar entonces después de la siguiente lectura colocamos eh con
mucho cuidado colocamos la probeta en el termostático Pues con qué fin para que se la temperatura cierto listo lo sacamos tenemos una probeta con agua para jugarlo porque quedan partículas Entonces yo tengo que ir juagando y como se pudieron observar la lectura Nos tocó tomarlo fue por encima del menisco cierto no como dice la Norma que es por debajo entonces la nos dice que el menisco tiene que ser es por debajo esta manera nosotros la tomamos por arriba Entonces resulta que tenemos que hacer esas correcciones por menisco por temperatura y por defloculante para hacer esas
correcciones yo tengo que preparar en otra probeta le coloco 125 ML de esta [Música] solución la solución es la cantidad le colocamos 125 [Música] ML colocamos [Música] 125 les hago aclaración en este punto Por qué Porque en sus datos ustedes van a encontrar un valor de Tao que ese es el el el el valor para corregir entonces luego le coloco agua destilada hasta llevarla su volumen y para qu Tom los primeros 125 los de la muestra Ah Esos son para la muestra Esto es para hacer las correcciones pues tengo que hacer una especie de solución
en las mismas condiciones y qué hago tomo una lectura Aquí sí lo vamos a tomar por debajo del menisco como debe ser cierto aquí es más fácil tomarlo eso da un valor aproximadamente de ocho esto obviamente también lo tengo que colocar acá termostático y en este caso en nuestro caso es una sola lentura ustedes en sus datos encuentran que ese valor es como ocho o siete y ese es el Tao prima perdón ustedes encuentran allá como ta prima que ese es el valor que est estamos tomando para hacer correcciones por menisco por el floculante por
temperatura el otro el r prima Ese es el Esa es la lectura de hidrómetro no que encuentran ustedes allá para que no se confundan entonces de igual manera ustedes van a encontrar una serie de columnas Son como 10 columnas que hay que ir calculando pero la Norma le va diciendo paso a paso no es que calcule r que calcule Tao que calcule CD ccul cm Pero eso ahí lo va encontrando en la norma la 124 hasta llegar pues a un diámetro cierto de las partículas y un porcentaje que pasa hay que hacer también la Gráfica
como ver de la granulometría Y pues también hacer una una gráfica trazar una curva y calcular también el porcentaje de dimos y porcentaje de arcillas eso es todo el ensayo esta hidrometría pues para nuestro fine nos sirve para eso para completar La Curva pero también se puede utilizar para mirar el potencial de expansión de una silla cierto entonces junto con con los límites y las humedades yo puedo con unos parámetros unas e unos parámetros y unas correlaciones puedo determinar también otras propiedades del material basado en este ensayo Ah no igual como la greta no dietro
resulta que nosotros eh inicialmente tomamos 50 gr como dice la norma cierto de material pero durante el procedimiento del la ejecución del ensayo de pronto perdemos partículas o el material no estaba bien seco Entonces ya no son 50 sino son menos la norma recomienda que para ese caso entonces después de tomar la última lectura a las 24 horas yo esta lechada que tengo aquí la saque en un recipiente y la lleve al horno la pese y al otro día la saco ahí se encuentro el peso es correal para sus ccas entonces de pronto ustedes también
encuentran ese dato no que les dice que recipiente que peso de recipiente entonces la sacamos para mirar cómo certo para que quede completo la [Música] información profe con la la lectura del hidrómetro se hacen los cálculos Y eso por por por el método me da los porcentajes Sí sí siguiendo ir calculando cada columna que le dice la Norma yo tengo por ahí unos formatos viejitos si lo necesitan por la tarde o no sé para que le saquen copia para que seg Ah queda más fácil de pronto hay uno no todos los ensayos los tengo pero
Cuál es el principio o sea por qué la relación la relación de la lectura nos da el porcentaje cuál es la relación que un utiliza principio Ah bueno lo que pasa es que como les digo va uno calculando por ejemplo la longitud efectiva le dice una columna eso lo encuentra en una tabla depende de la temperatura y el tipo de hidrómetro ahí le haa longitud efectiva que es la longitud es decir a medida que va avanzando va bajando la lectura porque la concentración va bajando Entonces el hidrómetro va bajando Ah Ah okay la concentración sobre
la sobre la columna de agua y él va está haciendo paso sobre ese paso como explicaba tiene su escala cierto Sí está graduada de 0 a 60 y como no mide concentración a medida que va bajando la concentración el hidrómetro va bajando y las lecturas se van haciendo menos menores Okay la relación Direct es y con unos Unas correlaciones que nos dice la norma depende del hidrómetro la temperatura eh voy llegando hasta el diámetro de las partículas el porcentaje que pasa listo Entonces ustedes encuentran allá para que no se nos confundan ustedes encuentran que les
dice que recipiente número tal peso del recipiente es este procedimiento de sacar la muestra colocarla en un recipiente ponerla a secar listo Entonces yo peso el recipiente lo identifico le hago una prueba que es muy importante que la prueba de la ventana que no vaya estar roto está rot no sale cierto la más básica entonces eh entonces qu hago yo tomo rad lechada cierto permito que baje lo que está en el fondo y con mucho cuidado pues colocamos el material cierto como nos quedó material está en la mano cierto lo vamos a colar todo De
esta [Música] manera todo ahí est Para no perder partículas cosit no pue tanto señor sin cosit no pu tant Ah sin un garro sí sin un irrigador esto por qué Porque el recipiente es muy pequeño y si me pongo a primero sacarlo y jugarlo No no va a alcanzar necesitaremos un Platón grandísimo no esto es por comodidad listo Entonces ese material ahí sí va para el orden y lo ponemos a secar pues a veces demora un poquito más de 24 horas pero casi sipre en 24 horas tenemos ya el resultado por eso es que nosotros
no alcanzamos porque Imagínese tomaremos la última lectura mañana y para tener el peso seco tendríamos que venir el miércoles da como da como pena no está más fácil le mandan los datos Está más fácil todavía entonces se les adelanta todo ese procedimiento listos dudas inquietudes de ese ensayo está más fácil claro los cálculos son un poquito larguitos como les digo pero eso está todo en la norma ahí Ahí les va diciendo paso a paso có ir lo [Música] calculando y en Excel pues más breve todavía listo ahí al horno como para el ejercicio [Aplausos] por
eso es que les comentaba que pues vamos a cambiar un poquito el orden que haba enviado la profesora no
