e o traçado de dois é esse e tem uma explicação para ele fazer esse traçado vamos lá o eletrodo de dois aquele eletrodo do braço direito para perna esquerda então eu tô olhando do negativo para o positivo nesse sentido a corrente elétrica no coração Olá tudo vai acontecer assim eu liguei o aparelho o sem atividade aí o nosso sino-atrial o nosso material o despolariza quando o nosso material despolariza ele manda um vetor elétrico para o átrio vetor elétrico para o átrio esquerdo e manda um vetor elétrico por ato direito aqui eu posso fazer aquela regra
do paralelograma e de um vetor resultante o vetor resultante nesse sentido aqui ó nesse sentido sem desse vetor resultante positivo negativo eu só vou me ater a parte positiva dele e quando esse nosso material manda essa informação para despolarizar os átrios esse vetor resultante se aproxima ou tá indo para a direção de 2 que tá registrando lá de baixo eu estou a minha onda P uma onda positiva uma p o app positivo o que acontece o estímulo chega no nó atrioventricular então e o vetor elétrico foi nesse sentido positivo ou negativo aonde apê foi formada

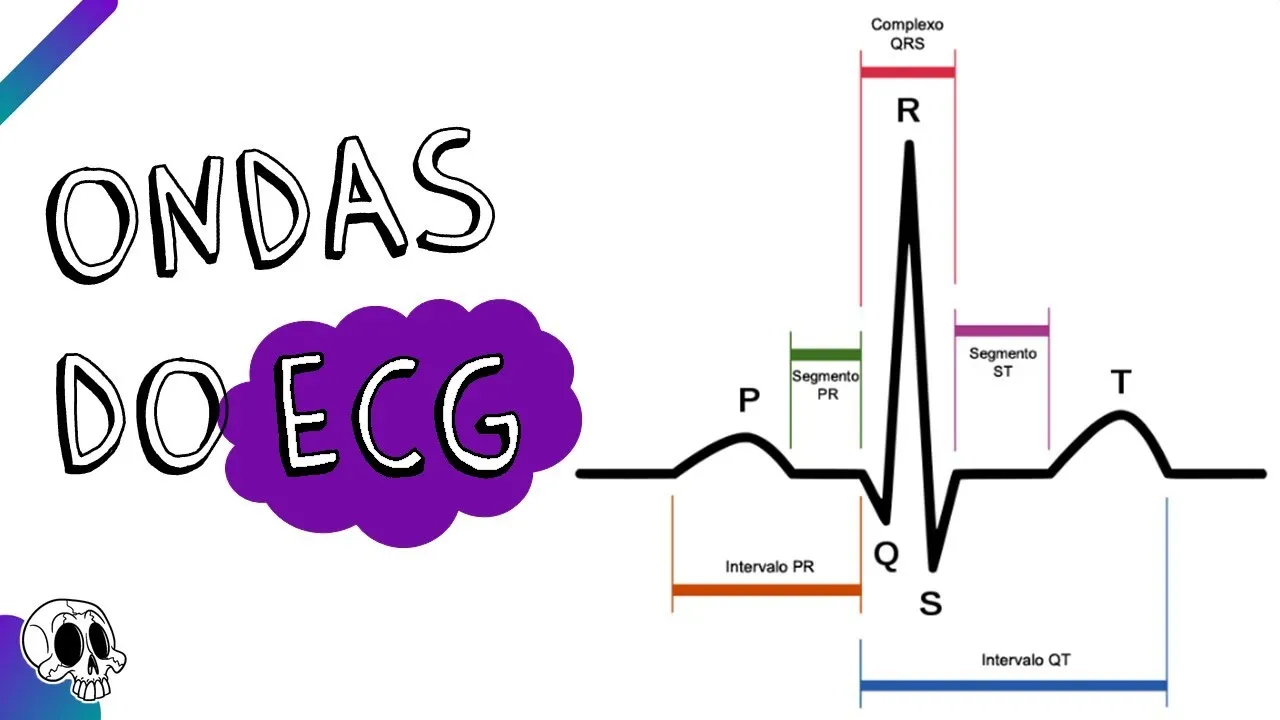

para cima em de dois para cima porque tá vendo o vetor indo em direção a ele mas quando chega no atrioventricular os estímulos elétricos São atrasados não é que não têm atividade elétrica Aqui começa a ter uma resistência a passagem eu não queria o vetores elétricos tão registra uma onda isso que é justamente aqui é p e aqui é o meu é segmento segmento t.r. o segmento PR é o segmento Onde está no nó atrioventricular o estilo a beleza agora que vai acontecer do nosso eu ventricular depois de um tempo não tanto tempo assim como
esse eu vou mandar o estímulo pelo para o feixe de risco não vai acontecer o seguinte ó quando for para o feixe de riso ele já registrou o vetor resultante do nosso Industrial indo em direção a ele ou da p e quando esse estímulo chegou no atrioventricular eu tive um atraso elétrico o segmento PR e agora o ventrículo ele vai ter três momentos de três momentos de despolarização primeiro a parte do septo e o septo ele é mais espesso do lado esquerdo então a despolarização vai ser o vetor de despolarização É nesse sentido o vetor
elétrico nesse sentido e como é nesse sentido e é do menos por mais e quando o meu eletrodo de dois olha ele tá olhando esse vetor elétrico fugindo dele indo para outra direção e quando o septo despolariza o meu de dois registram que negativo para baixo para baixo e contudo essa informação vai descer pelo ramo direito vai descer pelo ramo esquerdo é que eu posso usar a regra do paralelogramo para formar o vetor resultante e o vetor resultante é sempre do negativo para o positivo ou seja já registrei o prepositivo Eu parei no nosso sinoatrial
o peixe de risco quando eu disse polarizou diz polarizou com vetor elétrico da esquerda para a direita então a carga positiva Tá se afastando de dois fez um que para baixo e agora os Ramos levam essa informação rápida para o ápice de uma intensidade muito grande e esse vetor um vetor que está se aproximando o eletrodo eu tenho o registro da onda R positivo dá uma R positivo e esse estímulo agora vai passar para as fibras de purkinje e quando subir agora para as fibras de purkinje ó quando subir para as fibras de purkinje e
um lado e do outro eu posso fazer a mesma regra do paralelogramo eu vou ter um vetor resultante agora nesse sentido e do negativo para o positivo ou seja ele riscou P intervalo o quê para baixo o r para cima e quando as informações sobem pelas fibras de purkinje esse vetor resultante ele se afasta do eletrodo e como se afasta do eletrodo eu vou registrar o s negativo o Wesley negativo bom aí tem um momento crítico USB fator de cálcio vai formar um ponto importante que é o ponto j onde vai ter o platô de
cálcio vai ficar ISO isso que é o segmento agora ST e eu vou repolarizar quando repolariza essa atenção vou esse desenho aqui o que é esse desenho aqui eu vou repolarizar de fora para dentro então aqui vai ficando positivo que vai ficando positivo e vai entrando é uma quinta Positivo tá Positivo tá positivo e aqui ainda tá negativo Então o meu vetor de repolarização é do negativo para o positivo eu e o meu vetor de repolarização a ponta de novo em direção a de dois significa que pnrs e quando repolariza que forma um bater o
vetor de repolarização que é do negativo para o positivo ele tá apontando para de dois ele vai registrar Honda ter positiva é aonde tem positiva por conta disso se nós fizermos análise a VR naquele eletrodo no braço direito no braço direito como ficaria o traçado quando o estímulo e quando e o estímulo sair do nosso material ele vai sair nessa direção do negativo para o positivo e essa onda P vai ser registrada para baixo é o que tá se afastando do eletrodo vai chegar no no atrioventricular vai sofrer um atraso um atraso um atraso e
aí essa informação vai para o certo para tu para fibra é pro fascículo atrioventricular feixe de his e eu sei que o vetor elétrico é da esquerda para direito e agora esse eletrodo ver um pouquinho essa carga a tendência como é da esquerda para a direita e ele é uma ave R ele tá do lado direito ele registra para cima como se tivesse se aproximando dele e as informações descem pelos Ramos descem pelos Ramos bom então aqui é positivo o vetor agora tá se afastando do eletrodo e eu vou ter um R negativo um R
afastando o negative e quando as informações subirem pelas fibras de purkinje a parede Elas começam a se aproximar do eletrodo azul em direção ao eletrodo E aí o registro é si para si e o ator de cálcio segmento ST e agora eu vou repolarizar e olha eu tenho que lembrar repolariza de fora para dentro mas o vetor em polarizante é do negativo para o positivo é o meu vetor Re polarizante está nesse sentido e tá nesse sentido meu retorno polarizante quer dizer que em a VR Alda te vai ser negativa é porque o vetor V
polarizante tá se distanciando do eletrodo para cada para cada derivação ocorre se eu pegar de um de um tá vendo aqui ó de um é como se tivesse olhando por aqui o coração ele vai registrar um p positivo porque se aproxima dele ele vai registrar o que negativo porque se afasta dele ele vai registrar 1r 1r às vezes mudam de falar o ISO de fase com R não tão alto e ele vai registrar um s em direção a ele então eu tenho para cada derivação pensar nesse trânsito de vetores nesse trajeto de vetores e a
posição do eletrodo se afasta é negativo se aproxima é positivo
