oi e aí pessoal beleza hoje nós vamos começar a estudar o componente eletrônico mais revolucionários da história só para vocês terem uma ideia é esse o elemento que está por trás dos computadores pessoais dos smartphones de toda a tecnologia da eletrônica digital esse componente é tão importante que até os cientistas que desenvolveram a teoria por trás dele ganharam o prêmio nobel de física no ano de 1956 e de quem é que eu tô falando estou falando do nosso transistor mais especificamente do transistor bipolar de junção e o que é um transistor a gente pode para
esse nicho tratar o transmissor como um elemento elétron com três terminais no qual a corrente entre os dois dos seus terminais chamados de terminais principais ela é controlada por um terceiro terminal o três estão começou a ser estudado visando substituir um é muito utilizado lá nos primórdios da eletrônica que era a válvula só que a válvula ela tinha algum problemas principalmente mecânico relacionados ao seu peso e ao seu tamanho que inviabilizavam o surgimento de projeto que estavam começando lá em meados do século passado começou-se a trabalhar então contra estou e hoje nós temos aí essa
tecnologia tão evoluída a ponto de termos processadores muito bons na palma da nossa mão e os marcelo então vamos iniciar conhecendo o porquê do nome desse componente transistor bipolar de junção são o transistor como eu já falei ele é um elemento que tem três terminais no caso do transístor bipolar de junção esses terminais eles são avaliação dos nossos semicondutores p&r por exemplo nós podemos tirar a variação de dois materiais o n e o material dos o formando aí é uma espécie de sanduíche esse material tipo-p da parte central nós podemos dividir dessa forma aí como
a ilustração mostra e aí o que é que nós formamos nós formamos duas junções pn é tão termos um são bem dessas duas junções que existem no interior do transistor e o que é uma junção pn é só nós já estudamos bastante tem vídeo aqui no canal mostrando aí o que é uma junção pn vou deixar marcado aqui para vocês assistirem uma junção pn nada mais é do que um de ouro é tão o terminal central que aquele terminal através do qual nós vamos conseguir controlar a corrente entre os outros dois terminais do transístor ele
fica conectado aí aos novos desse transistor nesse caso oi e a corrente para incluir entre os seus dois terminais principais ó mas você pode se perguntar aí como é que a corrente vai fluir nesse vídeo eu tenho um violão reversamente polarizados bom do ponto de vista de condução de corrente esses de ouro da parte superior do circuito ele se assemelha muito ao nosso biodos é no ponto de vista de condução de corrente não de estabilização de tensão nós estudamos que nos semicondutores do tipo em nós vamos ter excesso de portadores de carga mega filme que
são os elétrons livres e nos semicondutores do tipo p nós vamos ter sucesso de máquinas o portadores de carga positiva a temperatura ambiente ocorre aquele fenômeno de recombinação entre os elétrons do lado n e as lacunas do lado p formando cargas elétricas positivos o semicondutor tipo-n e negativos não semicondutor do é isso aqui vai formar as nossas regiões de depressão então no transistor bipolar de junção ou simplesmente tbj nós temos duas regiões de depressão porque nós temos duas juntos nós vamos ver agora o que é que nós precisamos fazer para fazer com que esse transistor

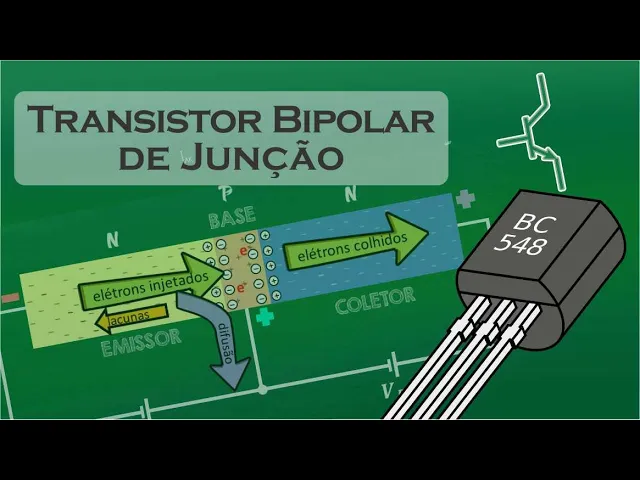

começa a conduzir corrente então eu vou iniciar conectando uma fonte de tensão constante aí a esquerda do meu se curo com o pólo positivo dessa fonte eva conectado ao semicondutor do tipo p e o negativo ao semicondutor tipo-n do lado esquerdo quer que isso vai acontecer eu vou fazer com que o potencial elétrico negativo dessa foto de tensão conectado ao mesmo semicondutor do tipo n ele ingere elétrons nesse porto o que vão se recombinar até atingir os semicondutores do tipo p isso vai acontecer com uma grande quantidade de elétrons transistor porque com essa grande quantidade
de elétrons porque na formulação dessa estrutura semicondutor tipo-n a um aumento da quantidade de elementos importantes na construção desse semicondutor tipo é já não semicondutores do tipo p o potencial elétrico positivo fará com que algumas lacunas sejam injetados no semicondutor retornando a sua foto então nós temos agora você me condutor tipo p com excessos de portadores de carga negasse senão semicondutores são portadores minoritários alguns desses elétrons vão retornar fogo seja a portadores de através do processo de cura são três nós temos mostrando celular e aí getjar o fábio está em colocá-los latinos e dúvida errado
sem saber mas eu faço um teve um rolo de carro e alguns dos elétrons fornecidos pelo semicondutor tipo-n fazendo difusão retornando a fonte de tensão o fato de termos portadores de cargas tanto negativos quanto positivos elétrons e lacunas faz com que nós possamos chamado transistor de transistor bipolar então essa é a origem do termo bipolar é que a corrente no transistor ela é formada por portadores de cargas positivas e negativas então eu tenho uma corrente elétrica entrando da fonte vá no semicondutor do tipo p mas o que é que nós vamos fazer para recolher esses
elétrons que estão em excesso lá no semicondutor do tipo p para isso nós vamos adicionar uma segunda fonte de tensão ao circuito e de modo que o pólo positivo dessa fonte de bebê fique conectado ao semicondutor tipo-n dá direito e o polo negativo ao semicondutor tipo-p nós ainda temos uma condição de que esses atenção beber ela precisa ser maior do que atenção encerra o que que vai acontecer a atuação do potencial elétrico positivo da tensão vb vai atuar diretamente nesses elétrons que estão em excesso no semicondutor do tipo p fazendo com que esses elétrons sejam
atraído para a fonte beber ou seja eu voltei uma corrente saindo do meu para mim como todo tipo c para você me perguntou tipo n na direita da ilustração então os elétrons que foram enviados do semicondutor do tipo n está escrito do circo são polidos pelos semicondutor fique com ele também na direita do circuito o facto semicondutor tipo-n da esquerda do circuito enviar elétrons para esse transistor é a característica que nos permite jamais terminal de terminal do emissor já o terminal da direita é o terminal do coletor esses dois terminais são os terminais principais do
transístor bipolar digitar o elemento central é apresentado aqui para ti porque ele é chamado de base é aquele terminal através do qual nós vamos conseguir controlar os outros de corrente entre os dois terminais principais do transístor existem dois tipos de transistores bipolares o transistor npn quer dizer que tem esse símbolo mostrado aí do lado esquerdo do vídeo e que nós vamos identificar agora os três terminais estou o primeiro terminal a ser identificado é o terminal do emissor e como é que nós vamos identificar o terminal deve só nós identificamos o terminal do emissor pela presunto
dessa certa na ponta desse terminal essa seta além de indicar o emissor ela ainda indique qual é o sentido da corrente que está passando por aqui no terminal para os nós podemos observar essa certa está irritando uma corrente e saindo desse terminal o que nós já sabemos que é o terminal da vale os outros dois terminais base e terminal central e o coletor eles vão ter corrente em sempre luva em relação a corrente de emissor então segundo transições e ele a corrente está saindo da base a corrente de coletor ea própria ocorrência de base vamos
precisar entrar nesse mesmo terminal da barra em relação as tensões no transistor npn nós vamos ter uma queda de tensão chamada de gbr entre a base e o emissor que ela é muito próximo de 0,7 para os nossos que existiriam porque 0,7 vou lembram lembre-se ea junção base-emissor ela é um diodo de outro só então temos aquela queda de tensão característica de 0,7 vivos a outra pensam muito importante aqui no estudo dos trânsitos é a tensão coletor-emissor tensão entre os terminais do coletor e do emissor essa tensão em conjunto com a corrente de coletor vão
definir o ponto de operação do nosso e o segundo tipo de transistor bipolar de junção é o transistor pnp qual é a diferença do transístor pnp power transistor npn basicamente é o sentido de e as polaridades das tensões só nós já podemos identificar na mesma forma o emissor é identificado pelo ter que contém uma série então nós temos aqui na parte de baixo vindo e as 7 também irritando o sentido da corrente nesse terminal então a corrente de emissor do transistor npn ela entra no terminal central e ao terminal da barra e como as correntes
de coletor de base precisam ter sentido diverso em relação a corrente de emissor nós vamos tirar a corrente da base e a corrente do coletor sair do terminal da base em relação às tensões aqui no transistor pnp nós não vamos ter mais atenção com ele é vamos passar até agora atenção ver é de e da mesma forma mantendo o valor de 0,7 vou características da junção pn entre emissor e base e atenção que junto com a corrente de coletor caracteriza o ponto de operação desse redutor vai ser atenção jeová tensão entre os terminais do emissor
e do coletor vamos ver agora o que é que os transistores podem fazer aí que os nossos serviços nós estamos vendo aqui a curva característica de um transistor bipolar de junção do tipo rpm a cada uma dessas porras já parte central do gráfico representam a influência de um determinado o valor decorrente de base esse elemento são que os estão bipolar de junção ele pode funcionar em três regiões de operação a primeira região a região chamada a região decor aí na parte interior de cigarro o que é que nós temos dessa região de corte essa região

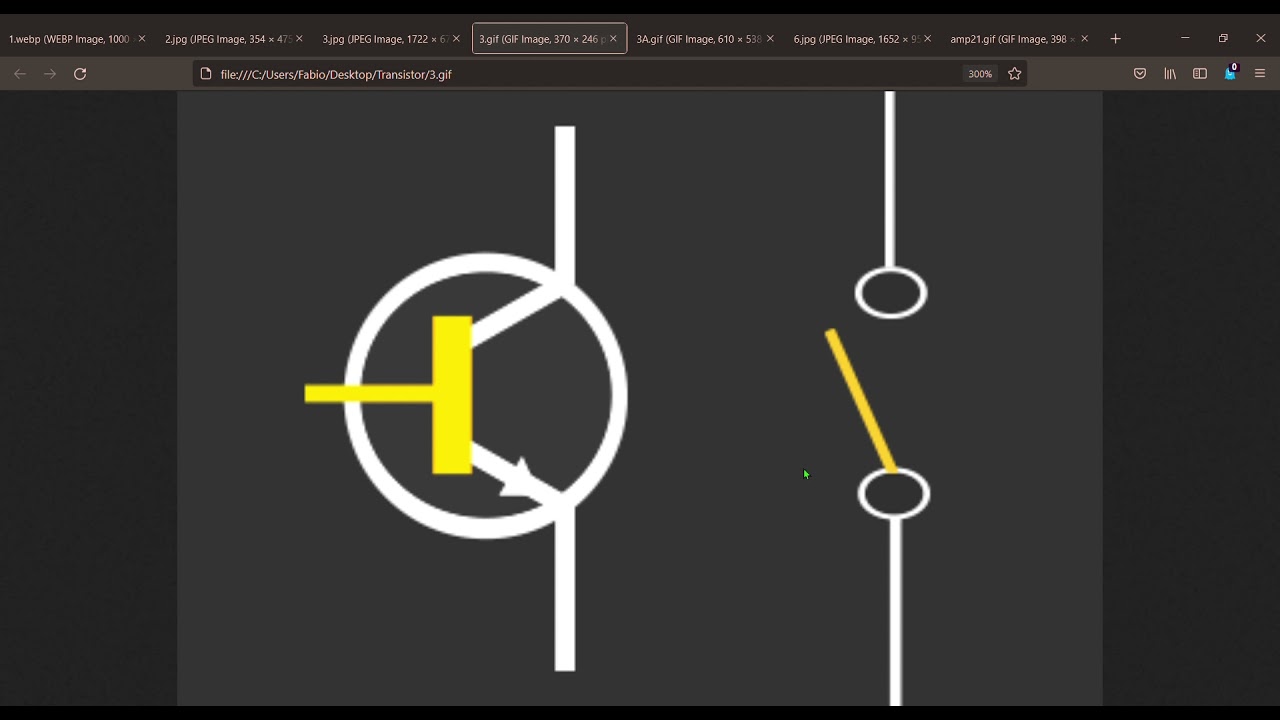

de fort o transistor funciona como uma chave aberto ou seja não vai resistir à passagem de corrente entre os seus dois terminais principal a 2ª região de operação do transistor é representada aí no lado esquerdo desse gráfico que a região vi saturação na região de saturação o trânsito funciona como uma chave fechada então ele vai permitir a passagem de corrente entre o coletor eo emissor com o menor valor de tensão possível entre coletor e avisou e é muito próximo mdf como nós vamos ver e na parte central de esse gráfico nós temos a região de
operação em que o transistor funciona como amplificador essa região é chamada de região a síria mas quais são as condições e os modelos para quem transistor opera em cada uma dessas regiões para que se irritou funciona como chave fechada ou seja região de saturação nós precisamos te ajudo junções do transístor ela para junção base-emissor quanto a coletor-base que elas estejam polarizadas diretamente e aí o transistor vai a operar com o curso circuito virtual entre o coletor eo emissor permitindo assim a passagem de maior valor de corrente possível é que esses dois terminais uma das implicações
da operação do transistor nessa região de operação é que o valor da atenção é que o leitor ea leitora vai ser zé na prática para a maioria dos transistores valores abaixo um dois vou já vão caracterizar o transistor opera na região dessaturação como chave fechado quando o transistor funciona como chave aberta nós vamos ter as duas funções reversamente polarizada por quê porque eu não quero corrente passando pelos terminasse no transistor ou transistor funciona como estava aberta e aí eu voltei uma corrente de base sempre igual a zero a e na última região que a região
de operação ativa onde transitou funciona com o amplificador nós vamos ter que a junção base-emissor ela precisa de uma polarização direta ea junção coletor-base uma polarização reversa é aquele exemplo que nós analisam agora a pouco nessas condições o transistor funcionará como um amplificador não precisamos entrar em maiores detalhes a respeito dessa simbologia oi e a consequência do transístor funcionar na região a fiba é que a tensão de coletor é maior do que a atenção de base e esta por sua vez é maior do que atenção então esse é um resumo da teoria porque às vezes
elemento tão importante é o nosso senhor estou bipolar de junção se você gostou do vídeo já deixe seu like vai se inscrevendo aí no canal que nós ainda vamos analisar várias outras situações várias outras características do transístor aqui esse é o elemento na eletrônica analógica que nos permite fazer o maior número de projetos políticos e nós pretendemos abordar a maior quantidade de projetos práticos aqui na bancada para que a compreensão do funcionamento dos elementos se torne mais simples aí para vocês então até o nosso próximo vídeo valeu
