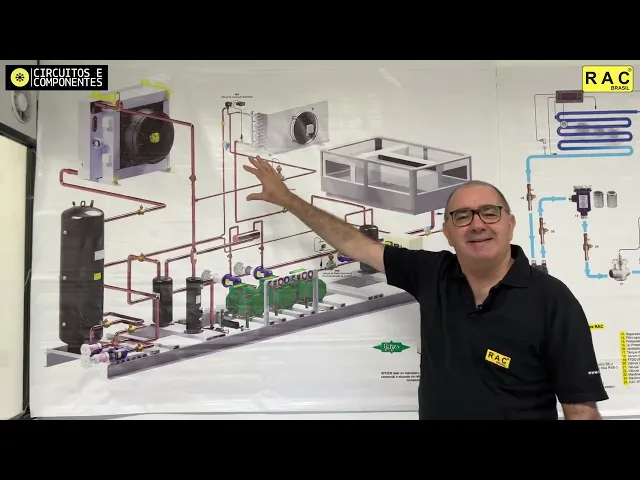

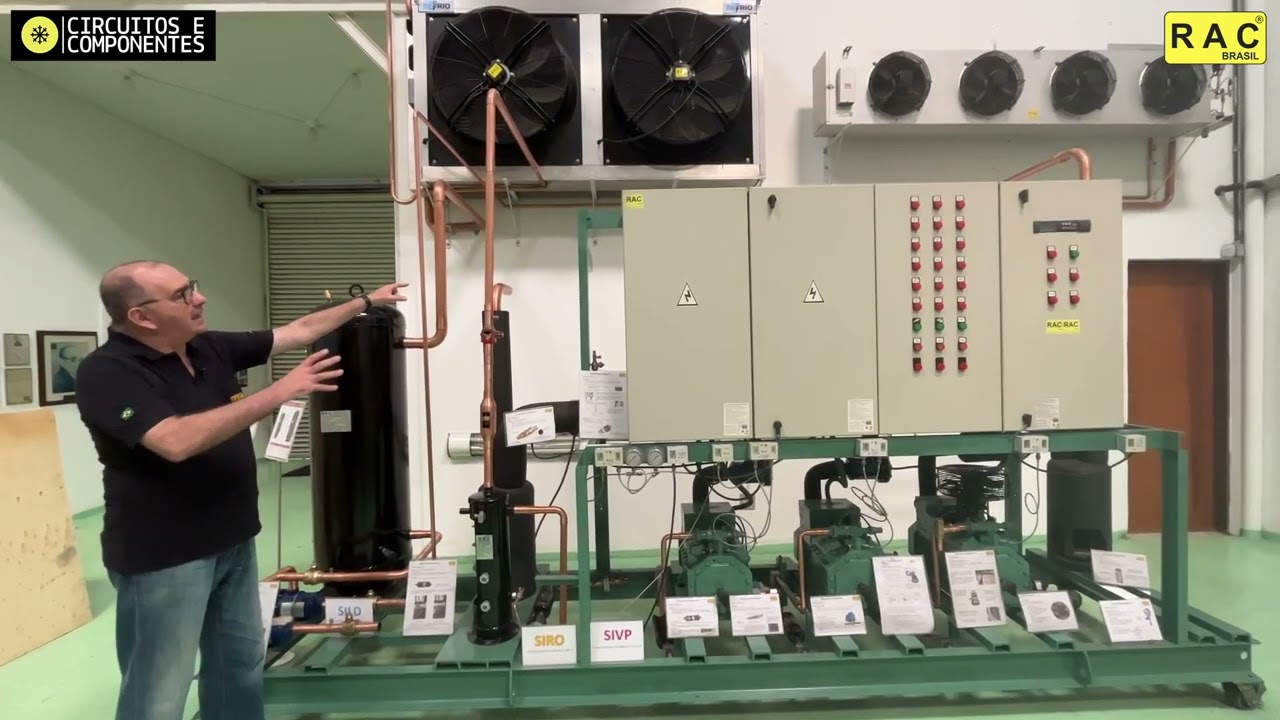

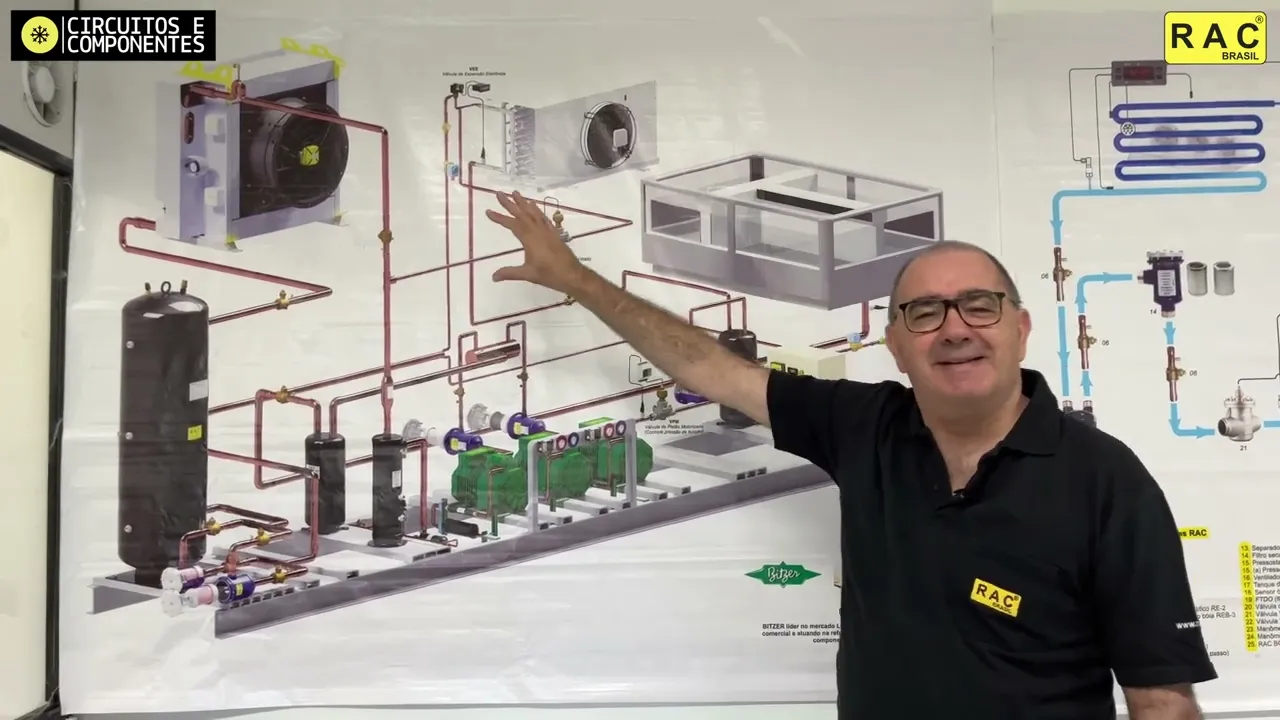

Olá nos vídeos anteriores nós já vimos circuito de refrigeração para refrigeração comercial e alguns exemplos de unidades condensadoras reais e combinações diferentes hoje nós vamos falar de compressores em paralelo que o povo chama de hack no Brasil e em particular compressores em paralelo com mais de um regime Esse é um exemplo esse rack tem três compressores em paralelo seja um dedicado para congelados e dois para resfriados é habitual configurações como essa em supermercados que tem produtos que precisam ser mantidos congelados abaixo de zero e produto são mantidos resfriados por algumas razões a gente não pode

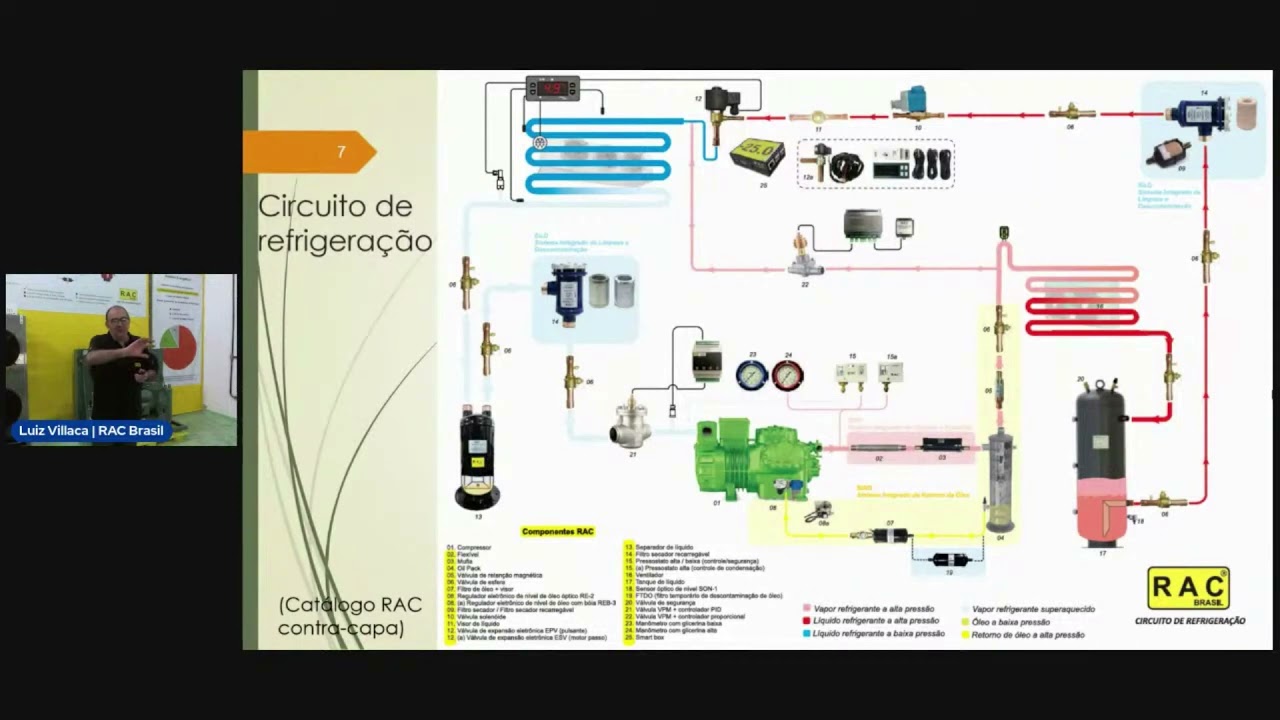

evaporar em temperaturas muito baixas para os resfriados razões de eficiência energética e rações de umidade que pode estragar o produto se eu mantiver num ambiente resfriado como evaporação muito baixa como entender como funciona esse rack de compressores paralelos a descarga dos três compressores passa o flexível e mufla para uma linha de descarga comum que vai para o óleo pack O separador de óleo um sistema de retorno de óleo a alta pressão retorno de óleo passa pelo filtro visor e volta para os compressores saída do separador de óleo fluido refrigerante com a maior parte do óleo
já removida válvula de retenção magnética e vai para o condensadora que no caso um condensador remoto deve estar lá em cima mas aqui a gente desenha dentro do diagrama para conseguirmos ver líquido condensado sai do condensador vem para o tanque de líquido saída do tanque de líquido eu tenho duas carcaças aonde colocamos núcleo para trabalhar como filtro secador nesse caso você pode isolar um isolar outra para trocar uma de cada vez linha de líquido pós filtro secador vem para cá e aquilo se divide em duas neste caso nesse diagrama nós estamos colocando só dois evaporadores
ou dois ambientes vamos dizer assim mas pode ter muito mais um supermercado Este é o evaporador dos congelados tá por exemplo numa câmara de congelados onde ficam guardadas as carnes etc congelado estão a linha de líquido vem para cá né solenoide válvula de expansão eletrônica essa outra ramificação da linha de líquido vem para esse expositor que é um expositor de resfriados aqui pode ter leite queijo esse tipo de coisa válvula de expansão eletrônica também dos congelados vem exclusivamente para este compressor sucção dos resfriados vem para esses dois compressores vamos ver o caminho sucção dos resfriados
vem para este acumulador de sucção que vem para este coletor que nós chamamos que distribui para os dois compressores de resfriar cada um com sua própria carcaça aonde nós temos dentro dela né filtro de tela como nós já aprendemos daí do Perdão do congelados linha de sucção vem para cá um acumulador de sucção dedicado aos congelados sua própria carcaça para o compressor de congelados as duas coisas que a gente não falou aqui ainda eu tenho no congelado uma válvula VPN uma válvula pistão motorizada com controlador fita monitorando a pressão do compressor garantindo que esse compressor
sempre trabalho dentro do envelope a gente já explicou isso para vocês e mais para frente vamos explicar mais detalhe aqui essa linha né tem uma derivação de gás quente que vai fazer o degelo a gás quente Então a gente entende que este de congelados Tem degela gás quente e os evaporadores aqui no expositor um desenho elétrico Provavelmente o controlador p e d na hora do degelo vai derivar o gás quente dá descarga vai injetar no condensador para promover o degelo legal isso né
