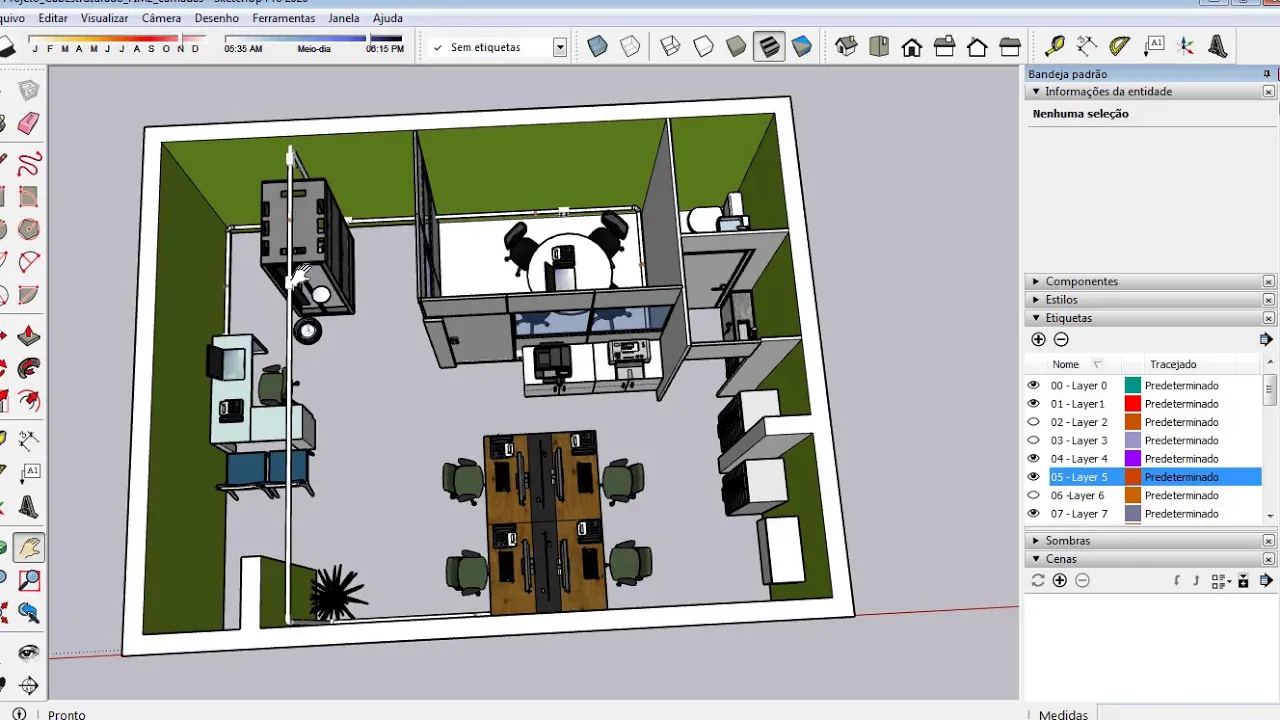

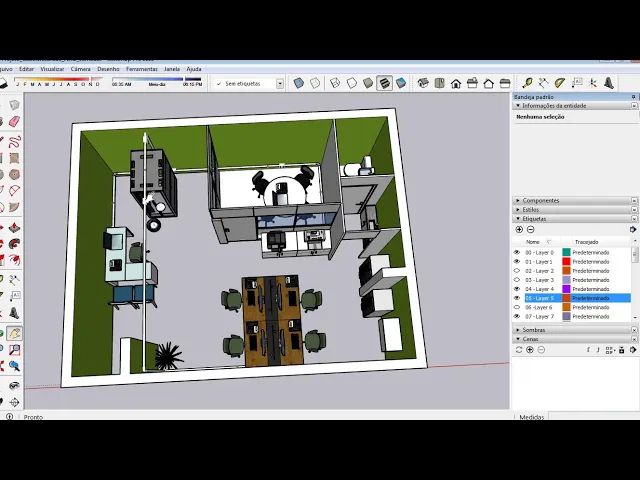

o olá professor retrabalho foi feita em dupla e oeste vinícius santos e o júlio césar gonçalves vasconcelos primeiramente peço desculpas pelo ruído da ventoinha do computador é muito alta é o terceiro vídeo tô bravo eu vou tentar diminuir a edição o ruído vamos lá eu quero começar mostrando a a planta no vídeo deixa habilitar aqui as camadas 0 a 457 para mostrar a disposição dos móveis dos computadores dispositivos de rede e do rack 1 e é a planta a escultura de parede sala 5 exatamente um proposta não serão alteradas as as divisórias ela segue as
mesmas e nós fizemos alteração da posição dos armários mas o armário de de fax e impressora receberam para frente da da sala de gerência a em um dos móveis aqui é o armário alto aqui para esse canto certo e o imóvel dor do rádio foi desmentida no servidor foi substituído por um hacker a tá certo eu vou olá neste momento desabilitar e as camadas camada quatro para deixar mais link enquanto eu faço a explicação é o certo é habilitar sua família ninguém vai falar da escritura é isso aí estrutura proposta é da população é de
eletroduto aparente a população segue a 30 cm do piso é desde o hacker até os pontos praticar diferente na campanha do mouse ele faz o controle de dentro da inflação de gerência certo e para atender essa essas boias a população corre pelo teto né aqui é uma caixa de passagem é atendimento de 2 atualização de dois pontos de rede que eu vou falar é mais na frente né o que opção esses dois pontos e deus não chega até o outro lado e se corre ar 30 centímetros do piso fica pulando uma população de uma polegada
e meia e a caixa de passagem com a e com rj45 fêmea tem serão disponibilizados né a obra lado de cada uma das vezes e até a mesa serão disponibilizados pet cortes de até 5 metros comum estão lá inscritos lá na documentação aqui na caixa de passagem que é uma observação lá no modelo 3d se tiver conseguir visualizar melhor mas nós temos basicamente 3 tipos de caixa de passagem né aquela parte passagem convencional ela vai ela vem com uma tampa para 2 rj-45 fêmea né certo e aqui nós temos duas caixas de passagem era essa
azul aqui então causa de passagens duplas ela completa dois espelhos com 2 rj45 e ela tem a continuação né para falar e a tubulação para seguir até o próximo ponto vai temos um ponto aqui então tá aqui esse chegou esse terceiro ponto é uma é uma caixa de passagem de um pula também porém ela não tem a continuação ela morre lá não tenha não há possibilidade de um caixão mais um duplo o nega eu vou acreditar e os habilitation amada ribeirão para habilitar camada número 2 para a fácil de entender por onde está passando pela
situação de cabeamento certo então nós temos aqui nessa mas população no teto são 10 cabos cat 6 e aí e eles dois deles eles derivam né ele sai aqui na nesse ponto no teto que ele vai atender a uma câmera ip ea um assistente um dos demais né oito eles correm até essa esse conjunto de baias é são oito pontos divididos em duas caixas de passagem duplas não é colocada que a gente passagem dupla tende duas duas vezes né totalizando 18 pontos dois por work are you in e aqui desse lado nós temos apenas duas
passagens né para atender somente área aqui nós temos seis passagens 4 cabos e serão disponibilizados aqui na sala do gerente a princípio a acabamento ele vai atender somente a a e a essa mesa com uma o computador e um telefone ip e dois cabos ficaram sobressalentes para as futuras instalações como uma uma tv que não há local ou até mesmo a inversão dos pontos né podendo o essa sala virar uma uma sala que receba baias então se não será possível criar e até duas ver se áreas dentro dessa desse ambiente e os copos ele segue
e e dois pontos são disponibilizados aqui para o fax e para a impressora o e continuando na nas camadas a camada 3 horas habilitar não há nada daquelas três meses habilitei a dois habilitei a três não há nada na câmara três não utilizaremos fibra ótica e aí ó e aqui agora nós vamos desabilitar amada 5 para gritar camada seis né onde são exibidos no ambientes continuam os mesmos nesse momento eu habilito a camada um a dois né elas ficam sobrepostas aí por conta do que será a mesma caminho né o eletrodo fios cabos como habilito
agora em camadas 3 4 e 5 nelson são mostrados aí o cabeamento ótico não existe a e os equipamentos de rede e os equipamentos passivos de rede então nós temos as sete camadas habilitados e na sequência é é e o a bete eu sketchup g1 e para fazer um e o apresentação de como é que fica a um ambiente montado só habilita que a a camada zero o desenho foi feito é realmente ao ao projeto e ao vídeo é não não houve divergência aí nas mensagens eu vou habilitar a camada 7:00 hoje fico os móveis
aparecem seguindo também as mesmas medidas com a gente consegue ver aí que que eles foram bem distribuídos único ponto é na imagem tony já realizadas no projeto fala-se de um armário alto cantei só que na foto esse armário é que ele não aparece da da direita né então você se amar é que ele não aparece então a gente fez uma uma projeção dele sendo um armário alto com um armário na parede mas aí nós deixamos você esse espacinho que caso sejam um armário de o deep zoom né uma hora de pisa falta bom então continuando
aqui eu vou habilitar os equipamentos de rede e ela estamos isso os computadores às vezes o telefone de pesos o fax a a impressora a câmera aparece aqui ó nesse projeto nós contemplamos uma câmera não para monitorar funcionário né é uma câmera que era até o papel de monitorar porta de entrada e saída e foi uma massagem seja durante o projeto vem em conversa com o cliente e foi decidido que seria instalado apenas uma câmera para entrada e saída da do ambiente e eu vou militar reclamada um um dia e eu já infra foi foi
montado tô aqui nós temos na onde fica logo ele tá aqui é o rake na sequência tira para a relação então raptar né nessa posição dentro do ambiente então vamos habilitar ele aqui a visualização dele e aqui nós temos a a e a população né os cabelo acabamento entra sai do rack aqui por baixo em tribulação só nós temos dois carros passando até essa work área para atender um computador né e um o teu telefone p a gente vai ter ou pronto vai sair de finalizado aqui direto no espelho da caixa de passagem em é
o mesmo acontece aqui na sala de gerência nesse ponto ó instalada nós falamos uma caixa de passagem dupla da da isa no projeto que nós precisamos cuidar da sé onde ela consegue receber aí até 22 o j5 pena cada estúdio né ó eu tô dando continuidade a ideia aqui é que essa sala ela possa no futuro ou receberam alguns equipamentos como uma tv smart que não não foi contemplado no projeto mas o ponto já tá na sala ou até mesmo criar se dois duas ver que áreas dentro desse ambiente né isolar esse ambiente da área
de operações e aqui então nós temos seis cabos nesse momento passando quatro ficam nessa caixa de passagem no cabelo dos dois outros cabos eles continuam passando que através da da tubulação e eles saem desse lado da da divisória de 4cm e aquele atende são dois pontos ele sai e entra um dentro do móvel não é através de pet cord para fazer para atender essas vans esses dois equipamentos que é uma impressora e uma e o fax e aqui sobre o cabeamento que vai que sobe né até aquele sobra também dela é uma polegada e meia
atravessa que a um a sala até chegar nesse ponto onde foram criados não é a gente sai em dois pontos para marcos expoentes da unity que [Música] utiliza aí consegue trabalhar nos canais desse ponto 4 e 5 g oi e para uma câmera de segurança que tem como finalidade apenas a gravação aqui de química e sai e os demais cabos maravilha os outros 8 cabos eles continuam aqui pela tubulação certo eles descem e pela parede e vai chegar aqui embaixo da várias né eu nesse momento ele foi instalado as duas partes de passagem da da
sessão modelos diferentes nessa caixa essa primeira caixa aqui ela o cabo chega né chega uns oito carros quatro ficam na nos rj-45 fêmea - jake e aí os outros quatro é fácil para essa outra parte passagem como modelo diferente ele não o possui continuação lá os cabos eles finalizam a passagem aqui nesse local e em todas as as baias as estações de trabalho possuem telefone ip do projeto foi especificado de um cliente passará a utilizar um pbx envolvem então não ao pbx local se ele será todo através da internet i e ii oi stephanie sp
para lançar essa comunicação aí com um provedor é a parte configuração tá tá inclusa no projeto é o que é e aqui e eu queria bocado avisa é só para mostrar que a foi feita foi feito um mapeamento para incluir no projeto escrito onde cada uma cada um desses equipamentos nesses desses elementos estão distribuídos nesse mapa é e aí eu fiquei ontem uma tabela de forma detalhada no projeto é inscrito certo uma informação adicional que a gente tem ele na mesma projeto feito mais não tá não não é possível visualizar aqui por citar dentro do
rack a foi é e foi dimensionado a instalação de um o de bolas do no hack onde o link principal do cliente vai ser vai ser conectado na porta one número um e um link de rei durante será instalado e configurado na na porta lan número dois a ideia é fazer um fui ver em cima desse recebeu de balanço da tp-link antes ele não vai trabalhar com divisão de cargas a ideia que ele faça uma o segundo link entre quando a quebra do primeiro né para sempre ter uma mandei capítulo 1 oi linda mais detalhamento
do projeto é e como outra idade de sanduíches câmera modelos de centro do mapa de mortadela e e agradeço um caminho projeto na net com mais detalhes obrigado
