e fala gurizada um dos últimos vídeos aqui do canal eu expliquei para vocês quais são os principais componentes de um cilindro hidráulico no vídeo de hoje você vai aprender sobre as vedações de um cilindro hidráulico especificamente sobre as vedações que estão presentes no lado da haste do cilindro então aqui você consegue observar que nesse cilindro nós temos algumas vedações e neste vídeo estarei explicando para vocês qual é a função de cada uma dessas vedações acompanha o vídeo aqui que você vai aprender então para ficar mais fácil a explicação das vedações imagine que nós fizemos um

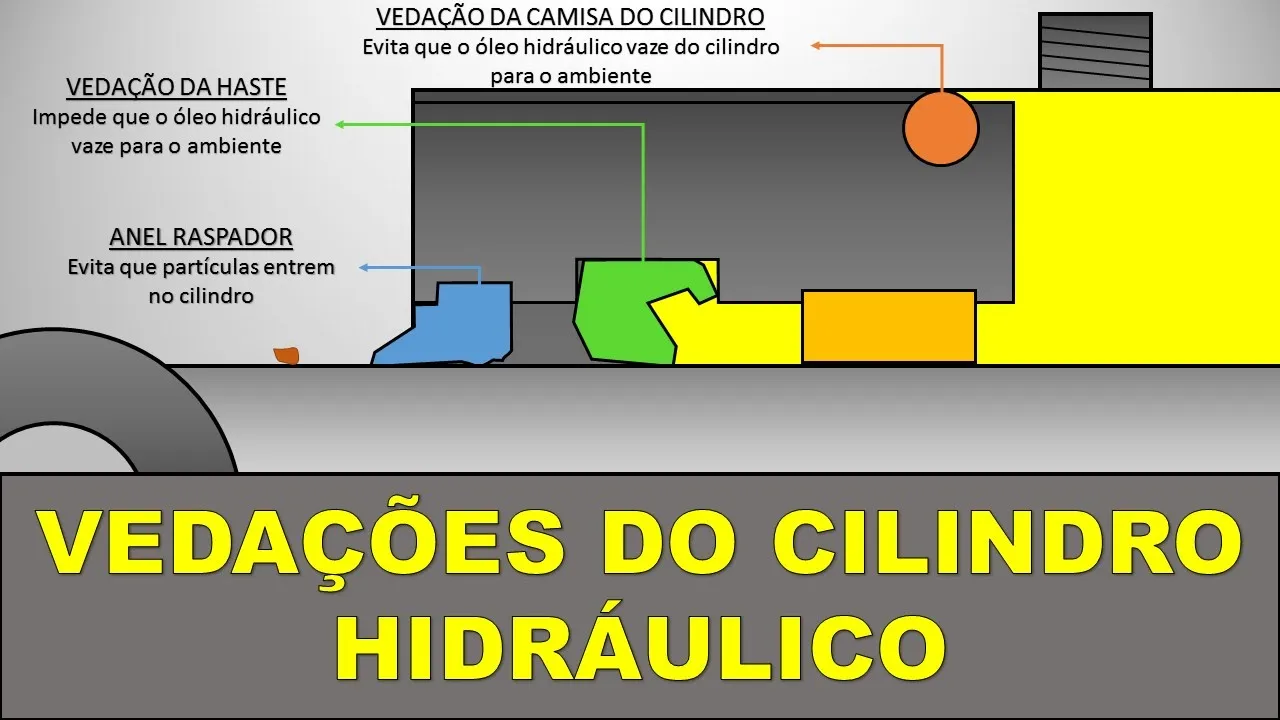

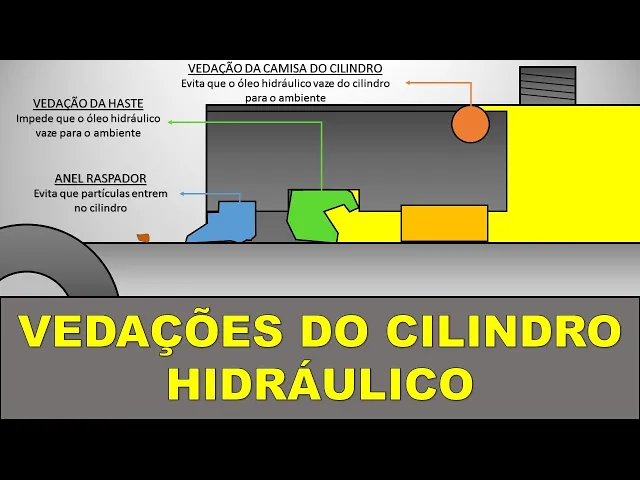

corte nesse litro bem onde tem esse pontilhado em preto então nós cortamos a haste e todo o corpo do cilindro e no meio tá e a partir disso eu fiz uma representação desse corte desse desenho com a arte e com o cilindro e com as vedações que é este desenho aqui então tem o pontilhado em preto onde foi feito o corte nós temos a haste do cilindro e as vedações que agora eu vou explicar para vocês cada uma delas quando o cilindro está funcionando perfeitamente nossa máquina internamente ele vai se encher de óleo a câmara
interna do cilindro estará preenchida de óleo que está representado em amarelo aqui e como vocês podem observar lá naquela vedação laranja está na parte superior do desenho o óleo não passou por essa vedação então esta vedação é chamada pedação da camisa do cilindro a principal função dessa vedação é evitar que o óleo e de a saia da parte interna do cilindro contaminando o ambiente então por isso que o óleo hidráulico chega até essa vedação e não passa por ela porque se passar a gente vai ter uma fuga de óleo o que não é bom é
uma função dessa vedação e laranja é evitar que o olho saia e ela faz a vedação da camisa do cilindro durante a movimentação da haste do cilindro que conforme o exemplo aqui o desenho ele estaria se movimentando na horizontal a assistindo para a direita e para a esquerda podem acontecer forças nesta arte que são contrárias a esse movimento então por exemplo eu posso estar lá na ponta da haste fazendo força para cima enquanto a arte está tentando se movimentar para direita e para esquerda isso muitas vezes acontece por que a haste do cilindro está movimentando
peças muito pesadas é uma barra uma comporta e pode acontecer de ter pequenos desvios no movimento da arte como vocês podem observar aqui é um claro que a que eu estou exagerando para ficar mais fácil a compreensão mas são pequenos desvios que fazem com que a assistir mande um pouquinho de lado um pouquinho na diagonal se esses movimentos não forem reduzidos pode acontecer da haste começar a encostar em outra parte de metal do cilindro então o que não é bom que vai desgastar a arte que vai desgastar o cilindro que vai contaminar o nosso circuito
hidráulico com componentes metálicos que podem até danificar outras outras peças outros componentes do circuito e como existem espaços muito pequenos nessa nesse conjunto esse risco é bom então essa vedação em amarelo que vocês podem ver aí no desenho ela tem a função de absorver esses pequenos desvios da haste tá então este esta vedação é chamada de anel guia então a principal função do anel guia é absorver essas forças transversais que são forças contrárias ao movimento da arte então nesse caso a ti tá indo da direita para a esquerda uma força transversal seria eu na ponta
do cilindro empurrando ache para cima impedir que nós tenhamos um contato metal com metal da arte com outros componentes do cilindro hidráulico então o anel guia tem a função de evitar que o óleo hidráulico passe por ele não não tem tanto que se você observar o óleo hidráulico passa pelo anel guia tranquilamente porque não é a função dessa a fazer isso porém na outra vedação navegação em verde que você ver aí no desenho o óleo hidráulico não consegue passar então esta vedação tem a função de evitar que o óleo hidráulico passe por ela então como
que funciona quando o óleo hidráulico preenche a câmara do cilindro ele acaba acumulando e criando pressão interna no cilindro hidráulico então esta pressão ela atua em todos os pontos internos da camisa do cilindro e como vocês podem observar no desenho esta gaxeta esta vedação em verde ela tem uma abertura o que está virada para parte interna do cilindro então a pressão do óleo hidráulico atua sobre esta gaxeta sobre esta vedação e faz com que ela espada fazendo com que ela evite ainda mais com que o óleo hidráulico saia da parte interna do cilindro então esta
vedação a gaxeta que fica aí na haste do cilindro tem essa função e as desta forma que ela trabalha então é uma vedação que está na arte e que impede que o óleo hidráulico vaze para o ambiente agora falta só uma vedação para você ficar craque e entender sobre redações de um cilindro hidráulico então primeiro a gente tem que pensar que quando o cilindro está acionado grande parte da haste está para o lado de fora do cilindro e a parte da arte vai estar exposta ao ambiente em que nossa máquina estiver então quando a gente
pensa numa máquina agrícola nosso ambiente está repleto de sujeira de terra de produtos químicos e todas essas partículas muitas vezes acabam se fixando na ásia esse essas partículas entrarem para a camisa do cilindro a gente vai ter sérios problemas que eles podem danificar o próprio cilindro podem riscar a arte podem danificar até mesmo outros componentes do circuito hidráulico como uma bomba então isso vai gerar problemas muito sérios gastos muito altos e o cilindro a haste especificamente do cilindro é uma parte muito crítica e todo o sistema que precisa ser protegida então quando a gente analisa
na parte externa a gente tem diversas partículas como uma partícula de terra e aí que entra a nossa última vedação ela vai evitar com que essa partícula de terra entre o cilindro hidráulico então a gente vai recolher vai ser recolhida porém a partícula vai ficar nesta vedação então esta vedação é chamada de anel raspador porque ela raspa sobre a haste evitando com que essas partículas entre no cilindro e danifiquem não são cilindro mas como todo o circuito hidráulico então basicamente essas são as vedações que nós temos na parte da haste do cilindro hidráulico então não
são todos os cilindros que contém essas quatro vedações dessa forma nesse sentido então se você analisar aí algum cilindro hidráulico muitas vezes pode existir algum tipo de e são tão essa gaxeta em verde essa vedação da arte tem algum cilindros que possuem duas gaxetas então a hora que você tiver oportunidade análise aí vejam cilindro você vai ver umas um certo padrão e você sabendo essa entendendo essa dinâmica qual a função de cada vedação tem certeza que vai te ajudar a entender qualquer cilindro que você chegar abrir e observar eu espero que esse vídeo tenha sido
útil para você que você tenha aprendido alguma coisa e fica a sugestão para acompanhar os outros vídeos aqui do canal tá certo um abraço e até o próximo vídeo
