175V ou 275V no DPS - o que diz a norma?

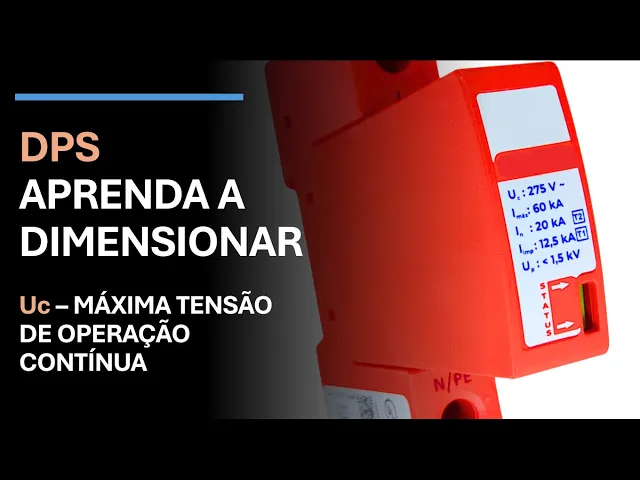

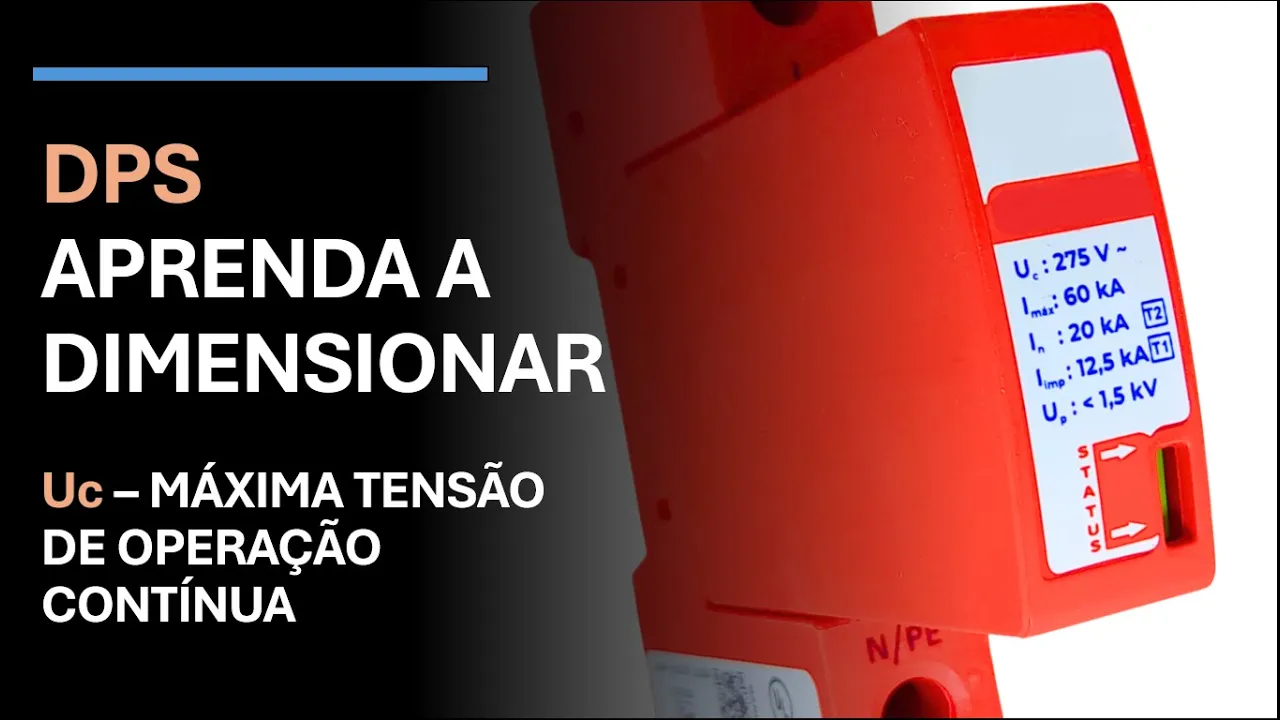

pessoal vamos fazer o seguinte nessa aula a gente vai falar sobre dimensionamento dos dpss então Observe que já tá chegando aí na tua tela um DPS e observe também que nessa parte aqui da frente tem algumas informações 1 2 3 4 5 informações vai ter DPS que vai ter somente quatro informações isso vai depender da classe de cada DPS Mas quais são essas informações que constam aqui nessa parte da frente dos DPS vamos nessa isso eu vou responder para vocês lá na NBR 54 10 no item 635 244 que trata sobre a seleção dos DPS

diz o seguinte vamos lá pessoal comigo olha só os DPS devem atender a IC 61643 tro 1 e ser selecionados Com base no mínimo nas seguintes característica então no mínimo tem que ter isso aqui pessoal tem que constar essas informações o nível de proteção a máxima atensão de operação contínua a suportabilidade a sobretensões temporárias e a corrente nominal de descarga ou corrente de impulso e suportabilidade a corrente de curto circuito é isso que tem que constar no mínimo Observe também que algumas palavras foi destacada de amarelo só que teve uma que foi destacada de forma

diferente Ou seja somente com traço vermelho embaixo e que palavra foi essa a máxima tensão de operação contínua por que que eu fiz isso por que que eu diferencie é porque nessa aula pessoal a gente vai aprender a dimensionar somente a máxima tensão de operação contínua justamente para essa aula não ficar tão longa tão extensa e nas próximas aulas a gente vai aprender a dimensionar as outras informações ou seja os outros itens obrigatório tranquilo até aí pessoal beleza OK então vou fazer o seguinte vou trazer aí na tua tela dois exemplos de DPS observa que

os dois DPS T basicamente as mesmas informações e o que que a gente vai dimensionar nessa aula é a primeira informação é a uc do DPS como por exemplo a uc do d do DPS do lado esquerdo é de 275 V ao C do DPS do lado direito é de 175 V mas na verdade o que que é a uc a c meus amigos é a máxima tensão de operação contínua é o valor máximo de tensão que será ligado no DPS de forma permanente é como se fosse a tensão nominal do DPS Ou seja aquele

valor de tensão que vai estar permanentemente ligado no DPS tranquila até aí gente deu para end bacana Beleza então Infelizmente essa questão de valores de uc causam conflitos no entendimento de alguns eletricistas como por exemplo tem eletricista que acha que quando a tensão entre fase neutro é 220 V Obrigatoriamente A C do DPS tem que ser de 275 v e tem eletricista que acha que quando o valor de tensão entre fase neutro do quadro de distribuição é 127 V Obrigatoriamente o valor de uc do DPS tem que ser de 175 v e na verdade não

é bem assim meus amigos e de antemão eu já vou afirmando para vocês que quando a tensão entre fase neutro é 127 v a gente pode usar tranquilamente DPS de 275 v e DPS com o c de 175 V sem problema nenhum agora quando a tensão de alimentação entre fase neutro for 220 V dentre eh Entre esses dois modelos a gente só pode usar o DPS com o c de 275 V é isso mesmo agora com base em que que eu afirmo isso para vocês aí a gente vai voltar novamente lá no item 6352 da

NBR 5410 só que aqui nessa parte de baixo Olha só pessoal na nota da letra B que fala o seguinte máxima tensão de operação contínua Observe entre parênteses e o c e diz olha só a tensão máxima de operação contínua do DPS deve ser igual ou superior aos valores indicados na tabela 49 então a gente já tá começando a partir de agora a construir o entendimento então Observe essa parte de eh destacado deve ser igual ou superior não esquece não hein gente a tensão máxima de operação contínua do DPS deve ser igual ou superior aos

valores indicados na tabela 49 Quem é essa tabela 49 vamos nessa vamos lá lá pra tabela 49 olha só a tabela 49 pessoal trata do valor mínimo de uc exigível do DPS em função do esquema de aterramento Então observa a tabela trata do valor mínimo e é muito importante a questão do esquema de aterramento por quê Porque o valor da uc pessoal vai ser em função do esquema de aterramento Deu para entender Até aí bacana Observe também que essa tabela 49 ela tá dividida entre duas colunas a coluna do lado esquerdo eh fala sobre onde

os DPS estão conectados como por exemplo entre fase neutro entre fase e proteção entre fase e pen então isso eu vou já explicar para vocês melhor tá bom já a coluna do lado direito fala sobre o esquema de aterramento ou seja se o esquema é TT tnc tns it com neutro sem neutro tranquilo até aí pessoal vocês vão já entender também mas antes o que que eu vou fazer vou trazer aí na tua tela um quadro de distribuição que é pra gente começar a analisar paralelamente com a tabela 49 Observe que esse quadro de distribuição

que Inclusive a gente já utilizou em uma aula anterior é um quadro de distribuição bifásico duas fases e um neutro eu preciso que vocês entendam o seguinte existe quadros de distribuição que quando é alimentado por duas fases e um neutro a tensão entre fase fase pode ser 220 V ou pode ser 380 0 V então quadros com tensão de 220 V entre fase e fase automaticamente a tensão entre fase e neutro é 127 v e quando a tensão é de 380 V entre fase e fase automaticamente a tensão entre fase e neutro é 220 V

Deu para entender Até aí pessoal bacana isso significa dizer que essa aula serve paraas duas situações só que para essa aula a gente vai partir do princípio que esse quadro bifásico é na tensão de 220 V entre fase e fase E aí automaticamente a tensão entre fase e neutro é 127 V Deu para entender Até aí pessoal tranquilo Bacana Então vamos nessa observem pessoal que aqui em cima na tabela 49 a gente vai começar primeiro pela coluna do lado esquerdo olha só DPS conectado entre Então vamos voltar de novo aqui pro quadro de distribuição entre

quais cabos estão conectados os DPS a gente só precisa observar um Olha só vamos observar esse primeiro aqui da esquerda ó esse DPS tá conectado entre fase e o condutor de aterramento ou seja o condutor de de proteção então a gente volta aqui pra tabela acima ó e a gente marca aqui ó DPS conectado entre fase e proteção tranquilo deu para entender pessoal bacana agora vamos PR eh pra coluna do lado direito esquema de aterramento qual é o esquema de aterramento do quadro de distribuição o Observe pessoal é um tns Observe o neutro chegando aqui

no mesmo barramento do aterramento e depois ele segue para um outro barramento Ou seja é um tns bacana tá aqui todas as características e aí a gente volta aqui pra tabela 49 e marca aqui ó esquema de aterramento tns agora pra gente dar continuidade a gente vai precisar de uma informação que tá aqui na mesma coluna do esquema de aterramento só que onde a gente vai pegar essa informação na mes mesma linha de onde a gente marcou a conexão dos DPS então Olha só pessoal o DPS tá conectado entre fase e proteção nessa mesma linha

a gente pega essa informação ó na coluna do esquema de aterramento ó 1,1 oo o que que é isso 1,1 meus amigos é uma constante de multiplicação o o é o valor da tensão entre fase E nêutron no caso do nosso quadro a o valor da tensão entre fase nêutron é 127 V deu para vocês entendeu Bacana Então agora que tá tudo marcado a gente vai transformar isso em uma fórmula então observe a fórmula pessoal o c é igual a 1,1 Da onde surgiu 1,1 daqui pessoal olha acabamos de marcar tá 1,1 x 127 V

Da onde surgiu 127 v o o pessoal é o valor de tensão entre fase e neutro no caso do nosso quadro vai ser 127 V onde é que a gente confirma que o o é o valor de tensão entre fase neutra aqui ó Observe aqui pessoal ó nó nota de número dois ó o o é a tensão fase e neutro tranquilo com isso tá aqui o resultado ó 1,1 x 127 V É iG 139,7 V Portanto o valor da uc do nosso DPS é 139,7 V Deu para entender Até aí pessoal bacana com isso o

nosso cálculo terminou agora a gente só vai precisar de mais um detalhe que detalhe é esse Primeiro dá uma olhada aqui em cima na nota de número quatro os valores adequados de uc podem ser significativamente superiores aos valores mínimos da tabela qual é o valor mínimo da tabela é esse valor que a gente acabou de encontrar aqui da o c meus amigos 139,7 V mas para confirmar isso que essa nota que a gente acabou de ler junto vamos novamente lá pro item 635 24 Olha só pessoal Observe aqui na nota de letra B Observe mais

uma vez ó a tensão máxima de operação contínua do DPS deve ser igual ou superior aos valores indicad na tabela 49 então mais uma vez qual foi o valor da tabela 49 139,7 V conforme Vocês já estão visualizando agora o que que eu preciso que vocês entendam depois que a gente obteve essa informação da nbr5410 é que quando a tensão de alimentação do qu quadro for 127 V entre fase e neutro a gente pode tranquilamente utilizar tanto DPS com o c de 275 V quanto o DPS com o c de 175 V Por que pessoal

porque observem que a uc de 275 V Ela é maior do que o resultado do nosso cálculo que foi 139,7 V já no caso do DPS com o c de 17 V esse valor de 175 V pessoal é igual ou maior que 139,7 é então a gente pode usar sem problema nenhum basta que o valor da uc do DPS seja igual ou maior conforme a gente acabou de confirmar tanto na tabela 49 quanto lá no item 6352 dizendo que o valor de uc pode ser igual ou maior tranquilo deu para vocês entender agora quando o

valor de tensão é 220 V entre fase e neutro pessoal é a mesma coisa só vai mudar o valor de uo para 220 então na fórmula fica assim Observe o c é iG 1,1 x 220 V que é igual a 242 V Ok bem simples Então nesse caso quando a tensão de alimentação entre fase neutro for 220 v a gente só vai poder usar DPS com o valor de uc de 200 75 V eu digo em comparação a esses dois exemplos que eu tô mostrando para vocês tá bom pessoal porque na verdade se tiver um

DPS com o ser maior de maior que 275 V pode ser usado tranquilamente por quê Porque 275 V é maior que 242 que é o resultado do nosso cálculo e um DPS com uma uc muito maior que 275 V continua sendo maior que 242 V que é o resultado aqui do nosso cálculo então o que que diz a norma pode de ser igual ou maior Sem problema nenhum tranquilo meus amigos Deu para entender então com isso a gente aprendeu a dimensionar o c dos DPS se de repente você não entendeu teve alguma dificuldade volta de

novo essa aula com calma re assiste Com certeza você vai entender beleza gente para todos que já entenderam meu muito obrigado a todos vocês que assistiram até aqui e a gente se encontra aí na próximas aula valeu gente grande abraço e olha só se gostou dessa aula pessoal não fica só para ti não tá com compartil gente compartilha V fazer esses conhecimentos chegar em outras pessoas também que tanto tá precisando principalmente aquelas pessoas que até hoje estão confundido essa questão do dimensionamento da máxima atenção de operação contínua dos DPS Valeu gente grande abraço
