eu tenho certeza que você já passou pela dolorosa experiência de ralar o calcanhar em conta desse uma escada ou até mesmo tropeçar inesperadamente enquanto subia as duas experiências não são nada agradáveis e podem causar sérios acidentes Mas afinal de contas por que isso acontece Será que a fórmula dos degraus influencia será que as medidas dos degraus estão relacionados a este problema estas e outras perguntas serão respondidas dessa aula de hoje e aproveita aí já se inscreve nesse canal e compartilha também com seus amigos sem mais delongas vamos começar já está claro que o tema da
aula de hoje são as escadas para você se orientar melhor essa aula será dividida em partes o inicialmente conheceremos os elementos que compõem a escadas sua representação em planta e corte além das diversas possibilidades de formatos Que materiais utilizados falaremos também sobre dimensionamento e as recomendações para a criação de uma escada confortável e segura o fim aprenderemos o cálculo para definição de suas dimensões e as escadas são elementos destinados a ligar dois ou mais pavimentos situados em níveis diferentes no moment nas casas elas assumem um caráter escultórico e muitas vezes se toma um elemento de
grande destaque em seus diferentes formatos e revestimentos podem ser utilizados para destacá-la e torná-la ainda mais Evidente ou apenas compor o espaço sem chamar de mais atenção é importante ressaltar que mesmo que a edificação possui elevador a construção de uma escada é obrigatória uma situação de incêndio e Pânico Os elevadores não devem ser utilizados sendo as escadas enclausuradas o meio de evacuação e para escadas de incêndio devem ser projetados dutos de ar antecâmara as portas corta-fogo espaço para resgate de cadeirantes Enfim uma série de regras que não detalharemos Nesta aula e ainda assim para enxergar
sua curiosidade quero que você observa essas fotos é a primeira foto à esquerda vemos a antecâmara que dá acesso à escada enclausurada essa antecâmara venda a escada e impede que a fumaça chega até ela e veja aqui na parte superior esquerda da imagem há uma abertura telada essa abertura está voltada para um duto de ar que funciona como uma chaminé e leva a fumaça embora na imagem do meio temos os lances da escada e sua circulação essa escada foi posicionada no meio da edificação dividindo o edifício em duas partes esse formato não é o mais
comum normalmente Vemos as escadas enclausuradas em formato de U fique tranquilo pois mais a frente veremos os possíveis formatos e isso ficará mais claro na imagem à direita vemos outra escada enclausurada perceba que que a porta corta-fogo abre sobre o patamar área destinada à circulação das pessoas Imagine se descendo a escada e sem que você perceba alguém abre a porta você poderia ser atingido não é mesmo é muito pior seria numa situação real de incêndio onde diversas pessoas desesperadas estariam descendo pelas escadas nos projetos a área de circulação e abertura da porta devem ser pensadas
para que problemas como esse não ocorram esse é só uma provocação para que você tem uma visão mais crítica e aguçada mas voltemos ao tema de nossa aula agora que você já entendeu a função das escadas vamos falar dos elementos que a compõe você já deve ter ouvido falar do termo integral esse nome é dado a cada um dos pontos de apoio da escada que nos permitem que subir ou descer a escada é formada por uma repetição de degraus aqui porém precisaremos ser um pouco mais específicos o degrau é composto por uma superfície horizontal na
qual apoiamos os nossos pés chamada de piso e uma superfície vertical chamada de espelho a altura do degrau o conjunto composto por espelho e piso forma então o degrau a sequência de degraus damos o nome de lance ou lanço já esse piso mais comprido no meio da escada damos o nome de patamar sua função é garantir espaços de descanso ao usuário nós temos ainda o guarda-corpo elemento que Veda as laterais da escada impedindo que pessoas que sobem ou descem caiam por fim temos o corrimão elemento de guia e apoio para as mãos normalmente os corrimãos
estão Associados aos guarda-corpos Mas isso não é regra Como já falei você revestimentos e materiais que compõem a escada podem variar sendo necessário o primeiro conhecemos suas especificações para então propomos soluções aqui vemos a representação em planta e também em corte longitudinal da escada que observavam o sem perspectivas no corte podemos ver o desnível vencido pela escada bem como fica muito mais Evidente o patamar que nada mais é do que um piso com o comprimento diferenciado e Suponho que você já tenha visto a primeira vídeo aula desta série onde explico como é obtida a representação
em planta baixa caso não tenha visto retorne e assistir essa vídeo aula pois você entenderá com maior clareza como o plano de corte secciona a edificação entendendo o corte gerado pela planta baixa percebemos que alguns degraus estarão acima do plano de corte você não se esqueceu de que os elementos que estão acima do plano de corte são representados em linha tracejada não é mesmo Ah pois Bem veremos então esses degraus que ultrapassam o limite do plano de corte representados em linha tracejada conforme essa nova imagem é possível que você encontra alguns desenhos sem a representação
dessa linha de quebra o que também é possível o resultado seria este apresentado na nova imagem alguns elementos que ainda podemos chamar atenção na representação em planta baixa da escada são a indicação do sentido de subida da escada veja que existe uma linha continuar passando pelo meio da escada com uma seta em sua chegada e um pequeno círculo em seu início seguindo do texto sob essa indicação deve constar sempre vamos pensar agora em outra situação pensando uma casa de 2 pavimentos na planta baixa do pavimento térreo eu teremos a indicação do sentido de subida enquanto
na planta do pavimento superior teremos a indicação do sentido de de seda lá em cima ainda que na planta baixa do pavimento superior todos os degraus são representados em linhas continus isso porque o plano de corte tem como referência o piso do pavimento superior e por fim outro elemento que deve constar a representação em planta baixa da escada é a enumeração dos degraus a enumeração devem começar no primeiro degrau e seguir até o último Eu não costumo numerar a laje de chegada porém é possível que você encontre projetos com essa indicação repare Também quem numeração
não deve variar da planta baixa do pavimento térreo para planta baixa do pavimento superior ela deve permanecer a mesma por essa razão temos na planta baixa do pavimento superior uma contagem regressiva Ah entendi da representação das escadas vamos agora conhecer seus diferentes formatos os diferentes modelos da escada são classificados de acordo com os diferentes de desenhos formados por sua estrutura diversas são as possibilidades sendo os formatos mais comuns a escada reta a escada em l a escada em ou além das escadas em caracol e das circulares é importante frisar que para além da caracterização segundo
o desenho formado pela escada podemos ainda ter diferentes materiais e características específicas sendo assim podemos ter escadas de mesmo formato porém com diferentes revestimentos em diferentes características analisando essas imagens podemos entender tal fato com maior clareza nas três imagens vemos escadas em forma de U apesar disso nas duas primeiras imagens vemos uma escada conhecida como espinha de peixe caracterizada por seus degraus outros apoiados por uma viga Central e enquanto isso a outra escada possui vigas laterais e metálicas que sustentam os degraus essa escada é conhecida como escada vazada É nesse slide ainda nas duas primeiras
imagens da esquerda que temos duas escadas em formato de ovo A primeira é uma escada convencional em concreto armado ainda sem revestimentos já na imagem Central temos uma escada conhecido como escada em cascata e nesta escada o seriado dos degraus pode ser visto também na face inferior da escada e na imagem da direita vemos também uma escada em Cascata esta porém em formato de L apesar de não vermos seu lance Inicial aqui vemos outra escada espinha de peixe porém com duas vigas centrais apoiando seus degraus desta escada é reta na outra imagem temos uma escada
flutuante onde se os degraus e patamar estão engastados numa viga oculta dentro da parede essa escada tem um formato de U já neste outro slide e vemos duas escadas em Caracol ou helicoidais a escada amarela possui degraus flutuantes enquanto a outra possui uma viga externa e apoios que se ligam ao Pilar Central e em todos esses slides vemos que para além da forma as escadas podem possuir outras características que farão dela um elemento único cabe ao profissional entender a intenção pretendida aparecer elemento outra não destacá-la ou até mesmo torná-la menos evidente o vestido nesse ponto
podemos então avançar para o dimensionamento e recomendações das escadas Oi aqui é importante destacar que não se enfoque será no dimensionamento de escadas para edificações unifamiliares ou seja uma edificação onde apenas uma família reside escadas enclausuradas e escadas pensadas para edificações multifamiliares terão outras características e especificações e nos baseamos aqui no código de obras da cidade de Campos na NBR 9077 que determina condições para as saídas de emergência a NBR 9050 normas de acessibilidade além do decreto-lei Estadual nº 247 de 21 de jullho de 1975 e do Decreto Estadual nº 897d 21 de jullho de
1976 ambos os decretos dispõe sobre a Segurança contra incêndio e Pânico por questões de atualização veremos que existem algumas divergências nas determinações dos documentos salientar e tais divergências e indicarei qual adotaremos com relação à largura mínima da escada temos que essa dimensão será calculada de acordo com o número de pessoas que por ela transitar Oi para o nosso objetivo edificação unifamiliar ou código de obras estabelece uma largura mínima de 80 cm a e com relação à inclinação da escada vemos que ela deve permanecer constante não podendo esta variar de um lance para o outro nem
mesmo em um único lance e a variação da inclinação está associada a variação das dimensões de piso e espelho nessas duas imagens Conseguimos ver a diferença entre uma escada que mantém as dimensões de piso espelho constantes enquanto a outra não reparem na foto como os degraus são diferentes entre si indiquei para vocês a inclinação em graus bem como fiz o cálculo da inclinação em porcentagem e na escala ideal temos uma inclinação de 60 e 2,20 e nove porcento encontra na escada com degraus variados temos uma inclinação de 87,50 e oito por cento isso dá uma
diferença de aproximadamente 25,3 cm a cada metro percorrido é a escada da foto é aquela famosa escada onde Subimos engatinhando e descemos sentados para evitar acidentes nossa próxima especificação encontrada no código de obras é especificação de um pé-direito mínimo de 2 metros e 10 entre os pisos da escada em um lanço superior ou mesmo a projeção de uma viga ou laje superior nessas imagens agora fica bem claro que a determinação de um pé-direito mínimo Visa garantir uma circulação livre de obstáculos que podem causar acidentes para vocês terem uma ideia eu tenho 1,83 de altura Em
ambos os casos eu precisei abaixar a cabeça para não bater nessas duas novas imagens vemos mais uma vez exemplos desta situação e edificações comerciais da cidade na primeira foto à esquerda foi pintado uma faixa zebrada sobre a viga para que os usuários evitarem acidentes e já na segunda imagem vemos a pequena distância entre a minha cabeça e a parte inferior desta vida outro item de fundamental importância nas escadas são os corrimãos e barras de apoio os corrimãos devem estar afastados no mínimo a 4cm da parede ou obstáculo a fim de garantir empunhadura conforme imagem a
esquerda eventualmente eles podem ser instalados dentro de nichos onde deve-se garantir no mínimo 15 cm entre sua parte superior e o topo do lixo Além disso os corrimãos devem ter seção circular com diâmetro entre 3 e 4 cm e meio ou sessão elíptica desde que a sua dimensão maior seja 4cm e meio e a menor de três centímetros em outros formatos são permitidos desde que atendam os requisitos anteriores é importante seguir as especificações para garantir firmeza na pegada e sustentação ao usuário neste slide vemos dê dois exemplos de corrimãos instalados em nichos na parede Além
disso temos o exemplo de um corrimão instalado no meio de uma escada acoplado ao guarda-corpo além de um outro corrimão lateral instalado sobre a parede ainda sobre os corrimãos temos que estes devem ser instalados Em ambos os lados da escada em Duas Barras devem constar sendo a primeira a 92 cm e a segunda a 70 cm essa dimensão deve ser medida do topo do corrimão até o Ponto Central do degrau em suas extremidades da Avenida se prolongar por 30cm para além do início ou fim da escada é isso porém sem interferir na circulação essas duas
imagens foram retiradas da NBR 9050 sendo usuais em edifícios públicos ou comerciais e edificações residenciais normalmente vemos a instalação de apenas uma barra de corrimão e para ainda na imagem da direita que a projeção dos corrimãos pode incidir dentro da largura mínima admissível da escada ou rampa em até 10 cm de cada lado e vamos agora falar sobre o dimensionamento dos degraus que aparece a imagem em uma visita a cidade do Recife tive a oportunidade de conhecer a Casa de Cultura Luigi com Saga antiga Casa de Detenção da cidade do Recife o prédio possui três
andares ocupados por células que hoje dão lugar a lojas apesar das lojas os elementos que mais me chamaram a atenção foram as escadas que ligam os pavimentos as escadas são Curvas e possuem espelhos muito altos e pisos muito estreitos o que as tornam muito inclinadas e consequentemente perigosas e veremos logo mais à frente que existe um cálculo para determinação da proporção ideal entre o comprimento do piso e altura do espelho e nas normas encontraremos os limites estabelecidos para pisos e espelhos e Existem algumas pequenas diferenças quanto aos limites que devem ser adotados ressalto aqui que
adotaremos os limites estabelecidos pelo código de obras da cidade de Campos segundo o código de obras da cidade de Campos a altura máxima do espelho é de 18 cm espelhos maiores que 18 cm tornam a escada cansativa já para a dimensão do piso temos que sua dimensão mínima será de 27cm a NBR 9050 estabelecem um intervalo entre 16 e 18 cm para os espelhos e 28 A 32 cm para a largura do piso Olá Neste vídeo vemos com os pisos muito estreitos gera um pouco apoio para os pés bem como espelhos altos demais torna um
ato de subir ou descer mais difícil e perigoso repare que meu pé esquerdo esteve a maior parte do tempo de lado nos Pisos em decorrência do pequeno espaço de apoio precisei também uma ter minha a mão esquerda sempre apoiado ao corrimão para me segurar caso tropeçasse pois os espelhos eram bem altos e a escada era também em curva na foto da esquerda Conseguimos ver uma vista superior da escada é a grande altura ser vencida bem como o pequeno espaço horizontal ocupado pela escada demonstram sua grande inclinação e já na foto da direita Conseguimos ver os
três níveis da edificação bem como suas escadas de acesso a outra recomendação que devemos seguir é a criação de Patamares já sabemos que na mudança de direção a criação de um patamar é obrigatória como vemos na escada em l ou e no O porém mesmo em escadas retas é necessária a inclusão de Patamares veja essas fotos imagine-se agora em diferentes situações como ter que subir com sacolas pesadas de compra ter que subir uma escada com uma perna quebrada utilizando muletas ou mesmo a situação de uma mulher grávida ou de uma pessoa idosa o patamar é
então um elemento de fundamental importância onde o usuário Pode descansar tomar fôlego e continuar sua sumida e Nesse quesito a mais uma vez divergências o código de obras da cidade de Campos estabelece que para uma altura ser vencida maior do que 2 metros e 80 é obrigatória a inserção de um patamar o comprimento do patamar deve ser no mínimo igual ou maior a largura da escada Já lbr 9050 falem 10 níveis de 3,20 a NBR 9077 fala em dois níveis de 3 m de 70 e adotaremos aqui a especificação do código de obras e nós
não falamos anteriormente mais uma solução para conseguir maior número de degraus em menor espaço é a criação de degraus em Leque repare a imagem da esquerda Imagine que num lugar desses degraus em Leque fossem criados apenas dois patamares os degraus 500 compõem o leque deveriam ser inseridos no início ou no final da escada aumentando assim o espaço ocupado por ela nem sempre disponível o grande problema do degrau e leque é o estrangulamento gerado em sua extremidade interno o degrau não é regular e parte dele não garante o apoio mínimo para os pés é por esse
motivo tal Solução Não É aprovada na cidade de Campos para edificações multifamiliares e se prestarmos ainda mais atenção a imagem da esquerda veremos que as partes mais gastas dos degraus em Leque são aquelas partes do meio do piso em direções extremidade mais larga nas partes do centro o verniz permanece quase que intocada demonstrando assim as partes mais utilizadas para circulação como falei o código de obras da cidade de Campos não aprova esta solução para edificações multifamiliares sendo possível porém adotá-la em residências unifamiliares ainda sim recomendo que tal solução não seja utilizada A não ser que
não haja outra solução é um projeto de reforma e ampliação muitas vezes pela falta de espaço essa acaba se tornando uma alternativa e na foto da direita vemos também uma escada onde os patamares foram partidos ao meio onde antes haveriam apenas de duas alturas agora existem 4 e ainda sobre as escadas em Leque vemos na NBR 9050 bem como na NBR 9077 instruções para o balanceamento do integral sem leite a exigência é de que na parte da borda interna da escada os degraus em Leque tenham no mínimo 15 cm além disso a 55 cm dessa
mesma borda interna correspondente a linha imaginária onde uma pessoa sobe ou desce apoiada o corrimão os pisos e os espelhos Sigam o dimensionamento mínimo recomendado ou seja os espelhos devem estar no intervalo mínimo Entre 16 e 18 cm enquanto os pisos devem estar no intervalo entre 28 A 32 cm e e para fecharmos as recomendações do código de obras temos que as escadas do tipo marinheiro e caracol ou em Leque só serão permitidas para acesso usar Torres Adegas gerals casa de máquinas ou entrepisos de uma mesma unidade residencial na foto da direita temos um exemplo
de entrepiso que nada mais é do que uma estrutura horizontal criada dentro de um piso criando assim dois níveis diferentes e agora que já conhecemos as especificações com relação ao dimensionamento das escadas Vamos aprender a calcular suas proporções ideais se você já deve ter percebido que quando está caminhando você entra no estado automático e Caso não queira ir mais rápido ou mais devagar seu corpo mantém uma reclamação de passadas constantes quando você está Subindo ou descendo uma escada ocorre o mesmo você não precisa pensar automaticamente e seus passos seguiram um padrão a prova de que
seu corpo estabelece um padrão de passadas pode ser verificada na prática quando você tropeça num degrau ligeiramente mais alto que o outro ou quando o mesmo ocorre por uma diferença no comprimento dos Pisos na descrição desse vídeo vou deixar o link de acesso a um outro vídeo feito por um cineasta americano numa escadaria que dá acesso ao metrô Ele percebeu que um determinado ponto da escada diversas pessoas tropeçavam isso porque um dos degraus era ligeiramente maior do que os demais vale a pena assistir e ver que isso realmente faz sentido nosso corpo e estabelece um
padrão de passadas o francês Nicolas François blondel foi quem estudou e desenvolveu uma fórmula que equaciona as dimensões ideais e complementares entre pisos e espelhos ele chegou à conclusão de que uma marcha normal a passado humana varia entre 63 A 65cm o Miguel subir a escada a pessoa diminui o passo de acordo com a altura do degrau de blondel concluiu que cada vez que o degrau aumenta um centímetro o passo diminui dois sendo esta a dimensão de uma escada confortável onde o esforço empenhado para subir é o mais próximo possível do gasto em uma caminhada

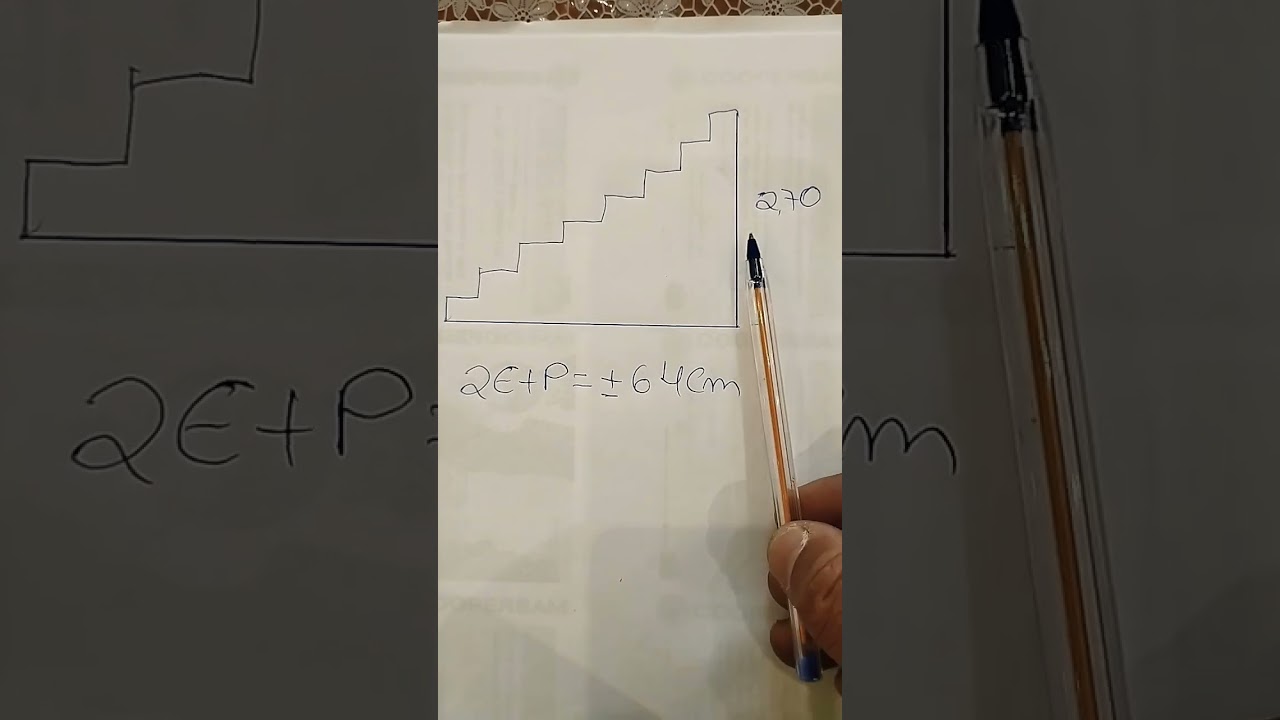

em plano horizontal ou seja ele criou uma fórmula que equacionável caminhar humano ao subir as escadas de forma que a subida se assemelhasse ao máximo a uma caminhada em plano horizontal a fórmula de blondel é a seguinte dois espelhos mais um piso são iguais a um valor entre 63 e 65 cm os valores de piso devem estar compreendidos entre 28 e 32 cm e os valores dos espelhos devem estar compreendidos entre 16 a 18 cm e e eu costumo adotar o valor de 64 cm como padrão sendo assim a fórmula que utilizaremos será a seguinte
os dois é mais P = 64 cm e e vamos praticar aqui através de dois exemplos práticos no primeiro vamos simular uma situação de um projeto novo já no segundo vamos simular a situação de um projeto de reforma onde não é possível alterar a altura de piso a piso ou seja o desnível a ser vencido para a primeira situação temos maior facilidade Como estão os dando início a um projeto do zero podemos determinar as dimensões com as quais queremos trabalhar na prática funciona da seguinte forma o arquiteto determina a dimensão que lhe convém para piso
ou espelho determinada a dimensão de peso aos pelo basta fazemos as substituições na fórmula para encontrarmos sua dimensão correspondente vejamos e determinar Ei que os pisos Da minha escada terão 30cm Agora tenho que utilizar a fórmula de blondel para encontrar Qual é o espelho correspondente ao peso de 30 centímetros veja que a escolha do piso obedece ao intervalo estabelecido pela NBR 9050 entre 28 e 32 cm e lembrando ainda que o código de obras de Campos permite pisos mínimos de 27cm substituindo os valores na fórmula temos que dois é + 30 = 64 passamos então
o 30 subtraindo para o outro lado temos que os dois é = 64 - tenta ou seja dois é = 34 o espelho então igual a 34 / 2 cujo resultado é de 17 cm Encontramos então que o espelho correspondente o piso de 30cm é um de 17 cm lembrando como esse nosso exemplo é de um novo projeto determinaremos então uma altura de piso piso para nossa edificação cujo valor seja múltiplo de 17 uma vez que não podemos ter variações nos pisos ou espelho devendo todos serem iguais uma altura que costuma utilizar bastante é de
3,6 cm nesse caso podemos ter uma escada com 18 altura de 17cm de se destaquei aqui as alturas para que você perceba que o número de pisos é sempre igual ao número de alturas menos um vou repetir o número de pisos é sempre igual ao número de alturas menos um pausar o vídeo e faça a contagem outras dimensões múltiplas de 17 poderiam ser utilizados gosto de 3,6 cm depois é uma altura que atende à exigência mínima do pé direito dos ambientes de uma residência permitindo ainda margem para a instalação do Fogo o que não se
esqueça que com esse dinheiro a ser vencido um patamar será necessário você está lembrando que o código de obras de Campos estabelece que para Disney vez maiores que 2 metros e 80 é necessário no mínimo um patamar certo Olá neste esquema vemos uma das possíveis formas de se resolver essa escada evidentemente a forma da escada será determinada pelo projeto a nossa próxima situação é aquela onde precisamos criar uma escada onde a laje do pavimento superior já foi feita de forma que não podemos alterar sua altura de piso a piso Ou seja a altura do desnível
a ser vencido está fixa e para nosso exemplo Vamos trabalhar com uma altura de piso a piso de 2,94 o início é parecido aqui por se tratar de uma reforma imaginando que o espaço é pequeno vou adotar um piso de 28 cm fazendo as substituições na fórmula temos que dois é mais 28 = 64 cm 2 é = 64 - 28 logo temos que dois é = 36 o espelho é então = 36 dividido por dois gerando como resultado 18 centímetros e pela fórmula Encontramos então que o correspondente ao piso de 28cm é o espelho
de 18 centímetros e como nas altura de piso a piso não pode ser alterada precisamos dividir lá pelo valor unitário do degrau 18 cm encontrando assim o número de vezes que o Integral deverá se repetir fazendo essa divisão encontramos o resultado de 16,33 33 aqui temos um problema veja só as imagens teremos nessa escada e 16 repetições do degrau de 18 cm mais um degrau não inteiro o que não pode ocorrer Calma que Para tudo tem solução e aqui a solução é a seguinte inverter altura do espelho pelo número de repetições teríamos então 18 repetições
de um degrau com 16,33 cm de altura antes de seguirmos precisamos recalcular o piso compatível com o espelho de 16,33 cm fazendo os cálculos encontramos que o piso correspondente é o de 31,34 cm perceba que ambos os valores de piso espelho se enquadram no intervalo permitido pela fórmula sendo esta opção viável o caso os valores encontrados não se enquadrasse precisaríamos determinar Novos Valores e refazer os cálculos e agora sim podemos Executar a escada não nos esquecendo da inclusão de nosso patamar uma vez que o desnível é maior do que 2 metros e 80 essa segunda
situação não é ideal marcar o gabarito Contagem menções é mais suscetível a erros e mais impreciso do que marcar dimensões inteiras de qualquer forma é a solução para gerar uma escada confortável e que se adeque a fórmula é bem chegamos ao fim de mais uma aula em nossa próxima aula paramos o exercício representando uma escada em planta e Cortes Bons estudos e até a próxima
