SAA Reservatorios

o Olá pessoal tudo bem então vamos conversar sobre reservatórios de distribuição de águas são reservatórios que nós operamos para distribuir água em redes de abastecimento de água né e vamos lá a primeira introdução aí qual que é objetivo né de um reservatório bastecimento primeiro é regularizar a vazão de adoção com a distribuição dizer se tem o reservatório uma posição intermediária entre a abdução você tem lá o posto de sucção Estação elevatória tubulação de recalque rednerd recalque e ela vai aumentar esse reservatório e seja uma falta pois a distribuir água então para rede tá em outra

função importante do reservatório condicionar pressões na distribuição na redistribuição por quê Porque a gente tem que aprender esse preço e na rede aqui também precisamos machos então operação do reservatório vai servir para aumentar ou diminuir a carga disponível no sistema então nível d'água reservatório cota piezométrica dele é a carga sobre a qual sistema está operando sobre a qual sobre né a qual sistema está operando E então uma mudança não precisa esse relatório vai também alterar a quantidade de energia disponível na rede alterando responda de energia disponível na rede da minha Altera a pressão uma outra

finalidade é reservar a água para combate a incêndio e o emergência foram ver os imperativos da Norma para isso são basicamente isso claro vai apresentar vantagens como bombeamento fora do horário de pico você não precisa ficar bom virando a água o tempo todo para o consumo na rede vocês jogaram reservatório você leva água para os reservatórios E aí a a a ficar reservado estão forma que você não precisa trabalhar o tempo todo Sua bomba ligado certo isso vai economizar energia sobretudo no horário de pico agora comentamos isso é anteriormente né segundo o aumento do que

o aumento no rendimento dos conjuntos elevatórios você tem algumas desvantagens também primeiro conservado implantação relatório não é brincadeira né são sempre uma estrutura para isso depois nem sempre desmontar de local em conta de quadro Quer dizer a construção EA implementação de um reservatório passa primeiro por encontrar o local mais adequado mas favorável né quando a gente diz mais favorável Claro a gente quer operar o máximo possível comemos genético temos Alergia ou seja por gravidade tão nem sempre você tem uma conta favorável na área que você tem que abastecer né então a escolha criteriosa sobre isso

ferramenta se diz topografia não é para você avaliar Qual a gente vai ver um exercício sobre isso depois a ocorrência de deteria deterioração da qualidade da água nos quem não sabe que é o relatório Você pode ter zonas mortas zonas em que não a mistura intensa do fluxo Então se pode pegar a qualidade da água tá bom é bom a gente pode classificar os reservatórios na dentro do sistema que a gente tem uma noção de como eles vão funcionar Então a primeira coisa com relação a localização no sistema depois com relação a localização do terreno

Tá quanto à forma do reservatório e também enquanto os materiais de construção vamos primeiro sobre a localização do reservatório no sistema que acontece e o reservatório ele pode ser reservatório de montante um beijo Sante ou ainda reservatório de posição intermediária se lembra que nós fizemos um passei para você o exercício dos três reservatórios né então você tinha reservatório de montante um terceiro reservatório lá é um reservatório de apoio por exemplo quero reservatório de jusante sabe e nesse caso Aqui nós temos um reservatório de montante né para uma posição mais elevada para poder atender a rede

e a gente sabe que eu vou dar um zoom aqui e vai ter uma variação de pressão aqui né a linha piezométrica na hora de consumo máximo ela vai cair mais que eu vou tomar consumo né você mais cedo na rede Então essa linha ela tem que sair um pouco e você tem a senha presente na hora de consumo mínimo tá quando quando não aconselho a rede ou essas válvulas que tá fechada por exemplo a linha piezométrica aqui né do nível do reservatório é vai ter essa configuração né não vai ser basicamente plano de carga

né efetivo beleza E aí se você tem um relatório a montante e reservatório de sobra ajudante esse relatório de sobra ajudante ele tende a quando esses atores tá abastecendo a rede né e a perda de carga é tão alta com a linha piezométrica baixando muito esses atores sobra ele tem de alimentar A rede tá você já viram isso bastante hidráulica né exercício com 2 dormitórios por exemplo para poder suprir a necessidade que da rede né tá bom bom então é um relatório de sobra quando quando não não tem o consumo alta esses acessórios que ele

ele pode às vezes até encher ele vai ficar no nível fixo dele mas quando tem uma consumo aqui não esqueça de água ele fez ela tá Então olha acionado é aberto para poder atender a rede são um reservatório de montante e aqui o relatório em sobra de Ah pois o ar 1 mostra a configuração é desse tipo aqui onde você tem alimentação direta um relatório de sobra de trabalhar por gravidade com reservatório Você tem uma estação elevatório busca por exemplo sementes alimentando direto diretamente à rede nesse caso como vai passar aqui pela Estação elevatória limpeza

doméstica vai subir né E também vai alimentar José Antônio de sobra beleza e você pode ter obviamente na alimentação direta através de vários pontos em comum em grandes e sem grandes cidades tá E que é muito comum também é o abastecimento em setores distintos que vai entrar também a ideia de jornal que já na baixo tá então você tem um relatório principal aí você tem um conjunto de Estações elevatórias por exemplo a adutora ela pode enviar água decisório principal para diferentes reservatórios que vão atender diferentes setores diferentes regiões da cidade tá bom às vezes é

necessário você colocar um busca por na linha tradução para poder fazer chegar na e sem muita perda de carga e aí você precisa dependendo do desnível topográfico você tem que fazer a chegar no outro reservatório a jusante no ponto mais alto então é necessário colocar um pouco mais de energia Ah beleza isso foi com relação a localização do relatório dentro de sangue bastante simples né Tem esse por ser pode ter várias Configurações agora a gente pode classificar os seus relatórios com relação a posição deles no terreno Então observa que o nível do terreno que você

vai ter nesse primeiro caso um reservatório enterrado aqui um reservatório semi-enterrado e o rapaz que está enterrado né ela ela é maior do que trinta por cento da da altura do resultado a profundidade dos reservatórios Você pode ter resaltar apoiado o que a parte está enterrada ela é menor do que um terço da altura que você tem reservatório elevado sim é só que o dimensionamento estrutural deve ser muito mais criterioso para nesse sentido nosso reservatório elevado em casa né na caixa d'água né É e sem lugar gente a gente não tem restaurante num país em

que a gente não tem né caixa d'água pressões da rede são maiores né para poder conseguir atender a população o nosso caso aqui a gente tem a caixa d'água em casa provisória levar ele tende a suprir essa demanda né de depressão chato a sua mais ver quando eu for costurar parte de rede tem que fazer as pressões me máximas recomendadas pela Norma sabe bom então assim como escolher o local né Quais quais os critérios que passam pela escolha de um local tá primeiro atender às limites de pressão na rede pressão mínima de reps 10 mais

conta da pressão máxima de 50 tá a localização mais próxima possível respectivo centro de massa de consumo são claros para você ter menos perdas de carga né características topográficas e geológicas do terreno nem mantém-se na do acidentado nem constituído por solo rochoso ou pouco consistente camarão desafio né achar essas condições Eu amo Então vale a pena arriscar Pires bastante né ser aqueles topográfico e geológico tem que levar em consistência relatórios existentes já para saber a quantidade de pressão disponível na rede o qual opera junto no caso não aconteça resultados obra quando você tem um conjunto

de resultados o cuidado levando água para o mesmo ponto e claro a versão da Escolha passa pelo curso e disponibilidade de recurso fazendo uma avaliação econômico-financeira é tão voltando Aqui nós temos a e vamos dar uma olhadinha nesse esquema aqui primeiro então você tem um reservatório abastecer na cidade esse nível de reservatório pode ficar Oceânico só no consumo então quando não há consumo você não tem movimentação de vazão você não tem perda de carga certo então a linha e isométrica além de pressão estática ela tá É nesse mês para a cama né então você tem

a pressão está aqui então é seria a maior precisão possível na rede quando você não tem consumo sabe onde tem consumo Você tem o que nós somos chamamos de a limpeza métrica de manga Então você tem uma pressão dinâmica nele estamos e diminuir os valores de pressão nos pontos por que você tá tendo consumo tá tendo por de casa é importante deixa eu só vou tar aqui no nosso slide só um pouquinho então eu preferi esse outro aqui pra lembrar de umas coisas né sobre pressão máxima e mínima na Doutora né funcionar por reservatório é

entre esses dois reservatórios e que R1 e R2 né então você tem que ir produtor quando o seu sistema aqui tá seu plano de carga estática EA para limpeza métrica aqui então a maior a maior pressão que vai ocorrer aqui é no ponto desfavorável né só que a pressão máxima aqui nesse ponto a pressão mínima certo ficando com menor distância até a empresa metro então se eu tenho que uma válvula espécies válvulas sabe a pressão estática ela tem que ser superior a pressão mínima a beleza desculpa a pressão dinâmica não passa a pressão estática tá

bom tá fechado aqui a pressão máxima é relativo ao plano de cargo efetivo e não a linha de carácter começam primeiro caso aqui registro válvula está aberta então a pressão massa você nessa cama um ponto mais favorável da rede isso aqui né que a diferença entre a conta da tubulação e a linha piezométrica agora sistema tá fechado como se lhe integralmente a maior a maior carga de expressão o a carga maxtra são cinco pontos mais favorável é relativo não a limpeza do México mas o plano de cargos aqui beleza porque não tá tendo movimento Tá

bom então esse daqui é a maior pressão só vai ocorrer na rede né tem que tomar cuidado com essas pressões e a forma a pressão maior risco de vazamento de comprimento de Pedro né Ah tá Ah tá então o que que vai acontecer por conta desse risco de pressão alta você pode fazer o seguinte para minimizar esse problema você pode veja alterar o passado nós da comissão comentando isso na hora de adutoras você pode colocar válvula redutora de pressão Mas você também pode colocar nesse caso que reservatórios intermediários né que vão que a função é

de quebrar a pressão tá bom nós estamos que eles vão possibilitar aqui a pressão ficar igual a pressão atmosférica né na superfície aqui do nível da água no reservatório pronta você sente uma linha piezométrica R1 sendo R1 né É nessa altura aqui certo e quanto a mudança no relatório a limpeza médico que passa pelo reservatório dois né mas tem que passar aqui por esse reservatório de preço por essa quebra a expressão resolutória representam a maior pressão dinâmica a pressão dinâmica máxima aqui vai ser essa né e não não não estaria aqui em cima né a

gente não tivesse esse reservatório beleza bom então pra terminar deixa eu dar arrumada né quem é e quando a gente vai fazer avaliação da doutora né a gente tem que fazer essa verificação de pressões né então basicamente compara a pressão usar fazer o cálculo no projeto né com um beijão permanente e avalia a pressão na tubulação e gente fica certa pressão é menor é igual a pressão serviço admissível pelo fabricante da tubulação tá ainda a feita a falhado na pressão máxima de salto 15 linda ele volta de ali né se ele vai ser menor igual

a pressão máxima de serviço também fornecida pelo fabricante Tá bom então como é que é para especificação da população de uma tesoura é necessário calcular expressões em regime permanente e as pressões máximas como a gente viu lá em cima nos lábios no slide anterior considerando a possibilidade de golpe de aríete e comparar as especificações técnicas fornecidas pelos fabricantes Ah beleza então não voltará para os slides e contando aqui então é ficar pulando essa pressão estática máxima não ela deve ser de 40 metros numa da água chega podendo chegar a 50 Como eu disse em regiões

com topografia acidentada a pressão estática já apareceu um dinâmicas ela tem que ser de dez metros prova d'água lá no mínimo Beleza então aqui o nível e isso vai ficar oscilando entre né porque eu se eu tiver um nível máximo de água você mais energia nos te marcar e o nível mínimo menor energia então nível máximo aqui é o maior nível possível de ser atingido em condições normais de operação de nível mínimo relatórios para evitar vórtices cavitação ou a raça de sedimentos depositados no fundo do reservatório Beleza então tem a trabalhar com esse menino passo

tá tem que avaliar né você não pode baixar muito um nível mas só questão de não atender a pressão mas também para evitar voz cavitação tá bom para você avaliar essas áreas em que você pode ter zonas de pressão áreas que vão ter quarta Mário depressão e trem né primeira coisa delimitar a área do projeto né então a gente tem que trabalhar os arruamentos as áreas de expansão previstos para rede de abastecimento sobre para quais áreas nós vamos avançar o sistema de abastecimento para qualquer cópia fotográfica daquela região para onde nós vamos ampliar a rede

de abastecimento para restaurante tem que fazer o uso de cartas topográficas recomendo se escala de 1 para 5.000 ou de um para dois mil né fiquei com maior nível de detalhes né para comunidades menores E aí quem é e também pode pensar aqui para cidade aqui para área rural por exemplo inscritos na hum hum comprar barcos na por exemplo cima alguns bairros mais assar se você precisa avaliar a é a fotografia e e a gente estabeleci zonas de pressão então se a diferença entre a maior e a menor cota altimétrica e se for inferior a

30 metros então você pode dizer que diz assim a definição de mazoni sabe simplesmente o reservatório para poder atender uma diferença de cota de 30 metros então que você tem um esqueminha né que a região da não sei que abastecer a diferença de cota entre elas é de 30 metros mais a perda de carga obviamente que a gente vai ter nessa região tá E aqui por exemplo você tem um relatório numa posição mais elevada né 10 metros a mais de terreno de conta no terreno e também mas a corrida de táxi que vai ocorrer aqui

tá até o perfil né gente precisa o terreno para fazer mostrando a diferença entre o ponto mais favorável né entre os dois pontos né de maior menor altitude né de cotas altimétricas o seu diferença entre eles o de menor que 30 né então isso aqui você vai considerar como uma zona você pode ser resultado para ser só essa tá então é muito comum ser várias zonas né então você tem que dar uma olhada nessas em primeiro E se o reservatório e vai abastecer duas áreas Diferentes né Essa área aqui que é caracterizado por Zona Alta

e é só uma outra área aqui da cidade caracterizada por zona média baixa fazer só um cotas altimétricas diferença aqui região mais alta velocidade que região mais médio ou baixo Então vem a doutora vacinadas relatórios relatório Então pode mandar água para essas duas regiões nesse caso aqui como a Zona Alta você precisa botar energia nada você encontrar na estação elevatória alimenta a torre aqui o reservatório elevado nem que vai então pode abastecer por gravidade essa Zona Alta né porque o resultado também já tá dentro da zona altas mas esse tem uma zona um pouco mais

alto então você precisa colocar um Booster para fazer água chegar lá na outra rede nesse caso aqui que você tem zonas baixas em médios basta um relatório uma falta mais alta ele vai abaixo E aí e claro você põe aqui válvula redutora de pressão chato para você conseguir ter que ser ter uma zona mais baixa então a carga de pressão a diferença entre o plano de cargo efetivo a linha piezométrica cê sai do relatório e a coca aqui na sala na sala vai ser muito alto então às vezes você tem que colocar uma é comum

né gente colocar uma válvula de toda expressão para dar uma controlada na pressão aqui não ficar muito alto beleza E aí bom então primeiro exercícios e se estar livro do que vocês um diário de Léo heller a seguinte você tem essa planta aqui na rua né se você tem Aline as linhas de curva certo mostrando a altimetria cota né a tecnologia está então esse tempo todinho 825 420 133/135 840 845 Você tem uma praça são depende do uso ocupação solo né que tá na escala de 1 para 2 mil primeira coisa aqui seria definir a

região que eu abastecer não quer dizer que você tá relativamente simples né porque você tem conta mais alto aqui e terreno vai descendo é de forma Radial para todos os pontos né Sempre tem em Campinho é a praça e a tem um que precisa defender a nossa área de abastecimento avaliar contas o gráfico e verificar qual o melhor local para colocar o relatório então aqui eu decidi certo escolher local e o tipo de relatório que apoiado levado para atender a Vila cuja planta topográfica está apresentadas considerado o marido projeto Aquela toda aquela dotado devo aumenta

a densidade populacional do projeto a 240 habitantes por hectare relativa ocupação com prédios pequenos de apartamentos predominantemente de dos Estados Unidos tá essas informações servem pra gente fazer o cálculo do consumo de água ou seja do volume de água que você demandado por essa e por assar tá então se o volume dos reservatórios têm que ser aproximadamente um terço né o volume útil dele tem que ser de um terço do consumo chato bom então desligar e soltinho habilidade Habitacional para população a ser atendida e E aí bom então seguindo vamos molhar um pouco mais cuidado

essas contas aqui então você tem um 145 depois a próxima 240 aqui né mas a mais me grita então perto de um metro né 46 47 desculpa 44 43 42 41 41 Então vamos avaliar aqui essa diferente de contas a gente tem que parar para pensar na zona de abastecimento qualquer ideia larga de ser diferente copo de 30 né então avaliando a cota mais alta nesse caso aqui essa região aqui tem a conta mais alta e a cota mais baixa vai estar Vamos ver que curto aqui na área de abastecimento né tipo de toda a

estudar que tem rolamento nós queremos abastecer 830 826 e aqui nesse ponto mais favorável 4821 aqui nesse ponto Acabei de que seja o mais favorável na hora que você 2019 que fez 18 horas em 18 meses então 884 a menor né então vamos fazer isso então a legendária de projeto né aqui laranjado a maior cota essa daqui na praça que 846m né uns 45 subiu mais um 546 Eu amo aqui parece o melhor lugar para colocar o relatório né distribuição sabe e a menor corta na área abastecimento essa aqui que é que tens dezoito então

a diferença de 846 trouxe um 18 é de 28 metros então dá menor que 30 mesmo só então aqui a gente pode considerar uma zona de abastecimento para esse reservatório beleza E aí ah ah tá é só fazer uma correção aqui eu falei 30 né sente fruta aqui ó Ah tá E é aquele que Clamar na sala porque 30 né porque não 40 vou explicar para ficar mais claro a pressão estática máxima de 40 não pode chegar até 50 certo a gente pode trabalhar com isso eu devo exemplo 30 Mas se a gente for trabalhar

com segurança maior a gente pode falar assim olha só bom se o máximo e 51 que eu tenho que ter de 10 médico mandado então que eu a carga que eu tenho para trabalhar é 50 - 10 né então sente olha aqui quem é e eu dei o primeiro a gente com 30 porque a nova falar de 40 a 50 então 40 menos uns dez metros de coluna de água que tem que ser a pressão mínima prata em depressão dinâmica né para atender a população então 40 - 10 que eu tenho em sobre a 10

para atender população que a pressão dinâmica né pressão mínima estudar 30 40 - 10 e 30 mais gente pode trabalhar com 50 né com 50 tá só com 50 - 1040 então vez a gente falar se a cada 30 metros encontrar a diferença de conta né de 30 metros de um ponto a outro do abastecimento a gente pode trabalhar na casa do 40 certo Lembrando que a gente tem a perda de carga né que a gente precisa considerar ao longo do trajeto Ah tá então aqui um exemplo a gente eu falei 30 mas a gente

poderia considerar 40 tá vendo Então a perda de carga aqui nesse ponto né então vamos supor a população reservatório daqui a população tem que aqui vai chegar lá naquele. Mais favorável né a população chega aqui aqui nesse ponto eu tenho que ter no mínimo 10 metros turma da água certo depressão para poder ser água da torneira né para encher a caixa d'água lá da residência da pessoas que moram nessa região beleza né então o seu seu traçar um perfil aqui né Isso é sem planta certo mas se eu fazer um perfil para cobrar isso aqui

vamos supor que eu preciso topográfico seja esse aqui Olá seja esse aqui então lá do reservatório está na cota 400 846 corta e 146 pequena cota 818 a Ah é Então daqui até aqui a gente tem que ter dez metros mandava pelo menos né e a gente pode ter essa diferença máxima de 40 metros o caso lado exemplo eu fiz sinta mais a diferença máxima não chega a ser 30 porque a 28 a 28 você é menor de 40 Beleza eu vou definir que isso até aqui é uma zona de abastecimento por quê Porque esse

relatório de consegue ele tem que atender né o para uma pressão máxima de 50 ou seja um desnível máximo de 50 né considerando aí os dez metros a de pressão faz mais prolongado um bom então dá 40 como 28 é menor dos parentes tão sei que isso aqui vai ser uma zona de pressão se eu tivesse um desnível maior que 40 eu teria que ter uma outras zonas de pressão tá então é por isso que a gente escolhe esse número eles não número mágico né É porque tava fazendo dentro dos limites de pressão mínima 10

e a pressão máxima de 5 horas tá então a gente pode cancelar 30 ou 40 Vamos trabalhar com 40 né para ter forma beleza E agora me fale pode fazer apareceu aqui né dentro do se você tem a carta topográfica não sei que você gera um modelo digital do terreno você pode traçar aqui a linha da sua rede e pedir para o Zig porque juiz pode pedir enfim para o Google orf né gerar um preciso terreno né sabe que você já deve ter feito isso não fica a dica beleza aí você consegue ver o perfil

do terreno tá pode às vezes pode se pode ser que que tenha uma queda que uma subida do terreno não é senão teria essa assim dessa maneira por exemplo tá ó Oi tudo bem Quem são os alunos total do reservatório volume Total A vamos para atender o volume útil que Visa atender às variações consumo de Arão o volume para o combate a incêndios E também o volume para emergências são basicamente você é pode trabalhar com duas opções volume total em função do útil do volume de incêndio e volume emergencial uma segunda opção é trabalhar com

o volume o de sempre né não pode desconsiderar esse aqui E aí pegar o maior valor Entre esses dois né E nem sempre você vai ter emergência em sempre tem sente então você pode usar o o valor deles tá ó é a Então vamos lá a gente pode fazer o dimensionamento de reservatório e analisar o funcionamento do relatório por dois caminhos primeiro caminho quando você tem a curva do consumo você tem monitorado por oito consumo de uma área e você quer ampliar você quer avaliar o reservatório né sempre a rede que eu analisar o reservatório

do cancelar daquele setor de abastecimento e você já tem né como o sistema está implantado você tem problema do consumo daquela hora ou ainda você vai implantar o reservatório na implantar uma nova rede com reservatório novo o próximo dessa área que você tem monitorado então você pode utilizar coisa de consumo né como algo semelhante ao que você vai e vai construir uma rede você vai construir é semelhante uma região semelhante só que você já tem monitorado então você pode utilizar esses ou você não tem a cor do consumo né Não mas quando você vai implementar

a região que as coisas não Tá então não precisa dois casos e Repassa você tem um clube de consumo eu amo você com os dados de consumo ao longo do tempo São para cada hora Você tem o valor do consumo da vazão né então vazão vezes o tempo de cada hora começamos aqui no volume né mas ao mesmo tempo é volume Então se tem o volume consumido para cada hora durante um dia todo você vai fazer uma curva dessa um gasto né eu posso fazer no hospital e o ou a adicionalmente aí se você pode

utilizar diagrama de massa ou gráfico de volumes acumulados que basicamente que eu acabei de descer né trabalho com os volumes ou ainda o diagrama de Hitler vou mostrar depois como é que funciona quando você não tem a coroa de consumo então você pode fazer a curva de consumo aproximada modelada por uma função Cianorte a gente vai ver na sequência equação tá E aí o volume as regiões reservada é um terço do volume de água consumido no dia de mar consumo o volume de dimensões agora é trinta por cento melhor um terço do volume de água

consumido no dia de uma função a o estômago trabalhar curva de consumo primeira condição para adoção continuar não tem adição intermitente intermitente é você liga e desliga do São né a aqui a lição continuar quer dizer 24 horas eu tô fazendo adoção beleza 24 horas por dia né Vamos lá primeiro o gráfico aqui na esquerdo Então você tem uma curva da vazão consumida na rede pela população e pela Ford consumo cês tão gráfico da variação no próximo longo do dia então aqui esse gráfico em vermelho é o gráfico da variação do consumo né de madrugada

o consumo cai né onde você vai ter maiores pressões né a linha expressão aqui vai se aproximar e vamos voltar e a linha de pressão mas se aproximar da pressão que tá aqui nesse ponto né certo beleza por quê Porque eu tenho pouco mais nós já tem um pouco consumo Então as pressões máximas aqui noturnas serão maiores né Beleza sem consumo mínimo ar ou aqui ou aqui beleza e e não tem mais pressões G1 Oi e aí o consumo aumenta a partir da idade das 5 horas da manhã 6:00 vai tomar banho aqui 127 certo

um consumo máximo aqui próximo ao meio-dia e o consumo vai cair de novo até tinha que a gente contratamos um ciclo de 24 horas de funcionamento não suporta a versão continuar nosso porque a gente está trabalhando aqui com 100 metros cúbicos por segundo nossa linha a vermelha tá só Robinson continuou vazão média tá eu consigo a vazão do consumo médio da população se eu comparo a curva do consumo com a curva da tradução na contínua de uma vazão média tá que que vai acontecer eu tenho regiões aqui em que o meu reservatório vai encher e

o meu relatório vai esvaziar Vamos dar um olhar mais calma essa dizer nessa região aqui nesse horário o meu reservatório tá enchendo porque porque o consumo que essa linha aqui o consumo tem valores menores do que a vazão de adoção então eu tô com a pena lado mandando água para o reservatório em uma vazão maior do que a vazão de consumo bora se as pessoas não se as pessoas estão consumindo menos do que tá chegando no reservatório Então as e vai encher E aí nesse período dia aqui né durante a a manhã EA tarde que

vai acontecer a curva do consumo pode aumentar só que como adução é com Tina é uma do São média de 100 né tá a vazão de consumo é maior do que ela vão se a vazão de consumo é maior quer dizer que a demanda de água que sai agora vai ser maior portanto reservatório vai começar esvaziando ar ó e aqui na depois chega o momento em que a noite o consumo também cai portanto vale a mesma nosso sim então como a vazão de adoção é maior do que o consumo relatório começar encher novamente Tá bom

então a opção continuar beleza nós trabalhamos aqui em termos de gráfico de vazão os tempo longo de vazão por tempo senti olhar volume só molhar o gráfico do volume se você qualquer volumes acumulados ao longo do tempo então essa esse é o gráfico é o método que utilizam a curva do volume acumulado mas tem dois tipos de volume né como tem dois tipos de virar contigo braço da vazão de adoção e da vazão de consumo que você tinha curva dados são continuar que essa a reta aqui mas você também tinha a curva do consumo Então

como a gente tem as duas coisas no gráfico da vazão pelo tempo a gente também vai ter elas aqui no gráfico do volume pelo tempo e vamos olhar com mais cuidado Então vamos lá então se a gente calcula o volume como que eu calculo volume se eu tenho razão para basta multiplicar vazão por exemplo que eu tenho 80 oitenta né É para duas horas E aí e eu tenho que trabalhar aqui com períodos de piora né Você não tem o consumo aqui na primeira hora de 70 por exemplo 70 vezes uma hora da aí eu

tenho que transformar né de de hora para segundos e fazer a multiplicação vai dar um determinado volume vazão resistente beleza aí eu marco aqui a hora e o volume marcar e volume Marco a hora e volume para cada um dos pontos tá então essa minha mais escuro aqui e onde está passando o tempo aqui é a curva do consumo acumulado do volume no consumo acumular que é vazão vezes tempo mas ao mesmo tempo da volume então para cada hora de consumo adoro do dia onde tem consumo e o cálculo vazão desse tempo é isso me

dá o volume então para cada uma dessas horas eu vou ter o volume acumulado e essa curva que a do volume acumular ele acumular observo tirar a graça só vai crescer né porque tava acumulando Oi tá acumulando os volumes Beleza então tá essa curva que é referente a essa né A cor de consumo mais Lembra eu tenho também a curva dados são continuar a linha do volume acumulado dado são é essa daqui nessa reta continua beleza OK definimos as duas curvas iniciais e não é como se estivesse uma cadelinha né na primeira coluna da tabela

tem uma hora do dia na segunda coluna eu tinha vazão na terceira coluna tem um volume e eu posso acumular os alunos tá só a sua o volume acumulado cada tempo faço isso tanto consumo quanto parar do São Jorge EA gente percebe também as porções de enchimento e esvaziamento né bom então E aí e aqui a gente sabe que quando a curva o Maps da vazão de redução do volume acumulado aduzido né está acima do volume acumulado que nesse caso é 15 sabe que esse tempo tem um esse mesmo tempo tenho aqui a gente sabe

até aqui que que tá acontecendo Eu tô o meu relatório tá enchendo então aqui o reservatório está enchendo Ah tá e depois do ter um e até o T2 a gente sabe que o relatório tá esvaziando vazia ando i-tec certo esvaziado a beleza esvaziou o quem não sabe que depois de ter dois ele vai voltar encher de novo a joia só pagar Skin E aí E aí o Ok como você vai funcionar em cima ele faz o seguinte você vai encontrar então o valor do volume acumulado mínimo que tá aqui nesse ponto e tem um

e você consegue também encontrar o volume acumulado máximo bom então cê vai ter: o ponto de mínimo e o ponto de Março para cada um desses pontos você vai como se você trace uma tangente né só tem gente aqui e traça tem gente aqui tá Qual a diferença entre essas duas tangentes né Ou seja a diferença entre o volume acumulado máximo para um determinado tempo aqui se dois você nessa hora do dia para o volume acumulado mínimo aqui essa diferença dessas curvas vai dar esse esses e essa esse volume de reservação tá então volume de

reservação aqui é a diferença tá entre esse ponto do Ouro no acumulado máximo e esse ponto do volume acumulado unimos a gente chama de ser porque é a capacidade que o relatório tem que ser em termos de volume tá bom a dança produção Coutinho agora se eu tiver uma lição intermitente né quando eu tento entrar no site falso porque ele vai vai fazer o processo de adoção seja funcionamento da adução entre os valores Tem um aqui de 9 até mais uma 19 horas tá tem um só nesse período aqui que eu tenho traduzido né mor

se soma espírito todos hindu fora disso meu relatório país fazendo né porque as pessoas estão consumindo então não tá chegando água no reservatório as pessoas têm um consumo médio né Tem um consumo médio na e a partir dessa curva de consumo da população Então como não produzindo nada o reservar o seu país vazando Então a partir do momento que eu consumo aduziu uma resultado começa a encher tá então aqui também do outro lado Depois que acaba o processo de abdução reservatório vai continuar esvaziar nesse caso Talvez um pouco diferente né então a como eu acordo

consumo aqui né Faça o mesmo procedimento cálculo vazão vezes tempo que dá o nome e vou acumulando louco mano essa coroa aqui mas a abdução Não começa aqui do zero né Eu não tenho abdução continha tem abdução intermitente então adoção começar lá no tempo oito aqui no tempo aí tu começa aduzir e vai uma reta constante acumulando os volumes né até aqui um ponto T2 tá então para achar capacidade do relatório se nós vamos tomar o seu um que a diferença que entre é da curva de consumo com ponto da curva de adoção no primeiro

momento tá e mais né num segundo momento aqui onde termina adução tá a diferença entre o e o cônsul o a vazão de adoção é o volume de adoção e o volume acumulado aqui de consumo Tá bom então seria ser um mais cedo isso quando a gente tem vazão é que eu não tenho abdução intermitente beleza o ok isso para quando a gente tem todos os estudos que eu falei para quando a gente tem a curva a gente tem a medindo água que sai do reservatório e tem uma macromedição agora se você não tem isso

vai implantar a rede não tem as informação a gente pode aproximar o consumo né E sabe que uma parte do dia vai ser maior ou outra parte do dia vai ser menor né Então a partir das outras que consumir começa a aumentar EA partir da gente consumo começa a diminuir certo somente vai tentar aproximar expor uma senoide tá uma função Sena bom beleza ok tá lembrando que a gente vai fazer isso para o volume consumido no dia de mar consumo para o dia de mais consumir utiliza o K2 nesse caso aqui o tamanho esse tamanho

aqui pra cá dois vezes a vazão média né então a gente sabe que a vazão média tá aqui essa reta constante esse x K2 a gente vai ter a vazão na hora de uma consumo tá é bom então a gente sabe que será calcular vazão Média a vazão é volume dirigido por cento então volume consumido no dia de uma consumo tá dividido por 24 horas a equação da se nós gente vai ficar o seguinte que é igual a dois presidente da hora de uma consumo menos um vezes volume e odor 24x sendo e sobre 12

mais volume por 24 tá fazendo processo de integração na da função a gente vai chegar na situação aqui Ah tá que consumo Olá neste Cerro volume não é necessário que o relatório ao consumo sei que eu volumes necessários é que a 2 menos 1 sobre vezes o volume consumido no dia de uma consumo tá então e o volume para combate a incêndio né na minha a gente sabe que incêndios consomem alto volume de água né então seria algo momentâneo começa a curva mais escuro aqui então a vazão para combate a incêndio segundo a wwf American

water Association Chan é tão - 157 litros por segundo para duas horas de combate ao fogo e a na Espanha função da quantidade de habitantes na menor que 5 mil habitantes 125 20 metros cúbicos combate a incêndio e acima de 240 mais comum no Brasil geralmente não considera esse volume tal como essas esses outros países aqui tá bom é mas a gente tem o volume para Emergência tá que é para atender a rede quando você tem falhas com paralisação do sistema tem problemas na captação se tem vazamento do ser é o elevatórios estação de tratamento

de água né então isso depende um pouco da vulnerabilidade do sistema né quando aconteceu algum acidente alguns ali algum vazamento e excesso tá em pequenas populações a ideia de que o volume de emergência seja maior do que o volume de incêndio Tem que atender isso ah tá em alguns países o seu volume para Emergência 25% 25% 14 do consumo máximo diário tá ó E aí Ah tá então aqui algumas dicas algumas na assim não só dicas mas caracterização sobre o uso de reservatório elevado não sabe que o resultado levado ele tem Marcos construção aí é

o seguinte se o volume de gravação necessário um reservatório vários por algo quer dizer acima de 500 metros cúbicos bastante né você constrói reservatório apoiado para trabalhar com julgado tá com ele em termos de volume de seus relatórios levado né ele tem que ser estabelecido para evitar uma frequência excessiva de partidas e paradas de bomba tá nós comentamos sobre essa questão de parte do volume né do posto sucção por exemplo sobre essas partidas e paradas de bomba e a garantir a reserva um conta e levada para possíveis interrupções de fornecimento de energia então aí você

ter pelo menos autonomia de pelo menos 30 minutos para conseguir abastecer quando faltar energia e a no Brasil a dose de dez a vinte por cento do volume total da reservação necessária em relatório de levar tá E para pequenas comunidades população abaixo de 50 mil habitantes tá com uma zona de pressão aceita-se um reservatório elevado com o volume de 15 do consumo do dia de mar consumo Ah tá beleza então não penso mais em quinto a cálculo da vazão as Recalcada para o reservatório apoiado né a vazão para o relatório elevado desculpa para não para

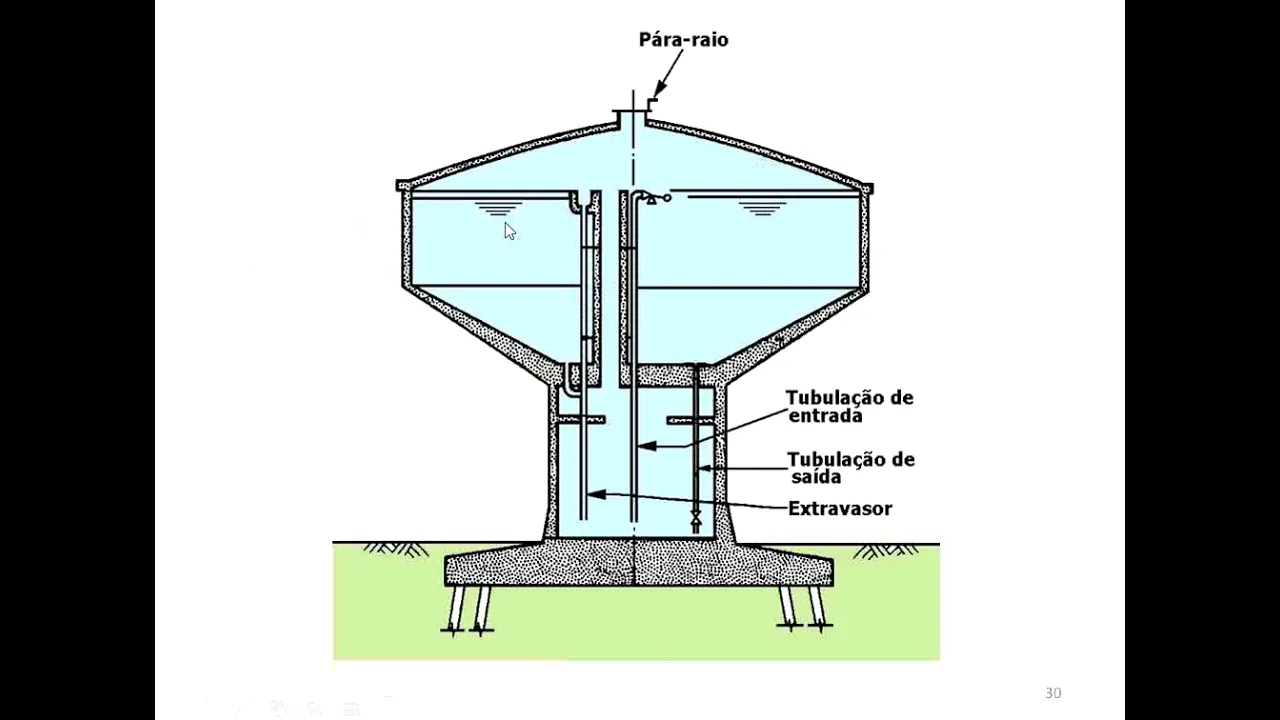

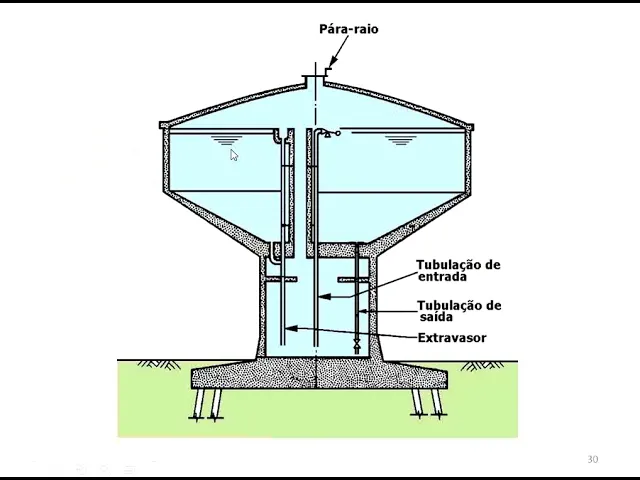

o reservatório elevado nós vamos fazer o levar ela tem que sair entre a vazão do dia de maior consumo EA vazão da hora que uma consumo aqui entra só calma aqui trocar uma cabeça dois sabe e a Apas em São José Antônio levado pode ser estimada com a vazão do dia de Marcos um jejum mais longas esse lambida essa equação aqui né 10 25x a parênteses menos vídeo fui fazer bom esses vezes é o volume total de relação necessário para que ela ar e o ver o volume anotado para o reservatório elevado e levar trabalhando

com ligado né elevado com apoiado a letra a E aí eu estou aqui ficar um exercício para gente ir trabalhar complementar naquele primeiro exercício né da localização do reservatório calcular o volume dos seus fatores conjugados elevado mas apoiar tá dados para o caso do projeto densidade populacional 240 litros por hectare com supercap 250 litros por dia com a única 2D 1.21.5 respectivamente e a aí para frente a solução a da planta fornecendo existe um eu quero essa planta aqui né você tem a zona alto acima da curva de nível 385 a área área acima dessa

curva de três hectares tá e a zona baixa a que é são todas é toda a região com cota abaixo da curva de 385 dá um total de 6,4 hectares e a desenhar aqui então essa que tá em rosto aqui ó essa cola 835 né a zona aula e essa em seu restante aqui da áreas abastecido a zona baixo tá então trabalhar aqui com o relatório apoiado Elevato a E aí a moça consideração que a gente tem que fazer é lembrar né o limite mínimo então um servo reservatório né o volume nominal dele ou volume

útil né aqui você tem que ter um cuidado limite máximo uma altura massagem para evitar o extravasamento que você tem que ter uma folga em si entre o limite da Boy limite alto que é o seu tempo de manobras elevatório o volume útil entre esse limite baixo para a gente ir visitar o nível da água mais baixo mínimo para evitar a vossa entrada de ar mau funcionamento da elevatório sucesso até esse esse limite alto aqui que você tem uma folga para poder fazer uma manobra para alterar a pressão no sistema dá mais energia mais tarde

para o médico abastecimento Lembrando que são limite superior tá para evitar extravasamento e assim seria um hiper né e a livros do plano você tem algumas indicações de lâmina d'água reservatórios como seu volume tá então fez uma carteira 3500 nas públicos lâminas de 2,5 a 3,5 metros tá E acima de 15 metros cúbicos até 7 metros de altura e nós beleza de altura das lâminas é só que tem alguns exemplos de estruturas de reservatórios sem reservatório apoiado aqui né elevado na verdade né então a tubulação de entrada certo que você tem uma tubulação de saída

e aqui os trabalhadores a água subiu traga subir a um certo nível superior aqui ele vai esse trabalhar tá bom para raio aqui para vocês na sua vida e cuidado assim descargas elétricas tá aqui algumas peças né para ele não pode ver a tubulação de entrada você ter uma válvula né para controlar o fluxo e o Oi e aí você tem que ter cuidado com voz sem fazer na Toca né porque porque os olhos eles provocam diminuição da vazão nas adutoras reduza a capacidade do armazenamento relatórios e portanto diminui a eficiência da bomba né E

também promove vibração captação na bomba tá já comentei isso lá na Constituição é só aqui tá alguns exemplos nas relatórios apoiados em e isso é muito errado né Bom dia cunhado e aqui relatórios elevados do tipo taça legal né eu tive uma só elevado E aí nós temos alguns exemplos né de reservatórios aqui bom e é uma uma sugestão importante é com relação a forma de relatório então depois que a gente faz o dimensionamento de reservatório seja pelas pela curva de acúmulo dos volumes né são as tangentes para calcular a capacidade do reservatório seja por

aquela fórmula da senoide né Aí você vai encontrar o volume necessário volume de capacidade do reservatório Tá certo a partir das informações volume você tem que pensar então na forma de pisar nessa hora né apoiado a primeiro a posição deles tivesse apoiado levar já dei algumas dicas lá atrás né algumas informações sobre o recomendações né sobre ter o reservatório elevado junto com um apoiada quantidade de volume cada um deles a reservar mas também precisa pensar na forma do relatório e fazer a forma mais econômica e a circular tá porque nós estamos Materiais de Construção e

quando a o diâmetro do relatório é igual a altura dele é seria a a forma mais como alternativa a construção de circular a de mais fácil execução obviamente a retangular né É em construções multicelulares os geminados né a retangular é a mais frequente tá como se fossem duas câmeras né a forma mais econômica e vai ter a a Largura comprimento ou seja relação Y em relação x sobre isso um de três quartos bom então se você tem um volume e você definir que uma das dimensões né é 34 da outra dimensão a você fica fácil

de você definir as dimensões Beleza então é isso relação x sobre Y = 3 quartos seria a mais econômica para reservatórios retangulares e para reservatórios circulares quando a dimensão do diâmetro igual a dimensão da profundidade tá bom cilindro na circular cilindro certo e aqui então a dia que vocês estudem um exemplo né você não exercício três exemplos noite tia para relatório então que você tem a curva do consumo para cada hora o consumo efetuado de uma a 24 horas tá então pões Excel primeiro Colombo tempo segundo a coluna a vazão a terceira coluna o volume

é muito ficar vazão pelo tempo depois uma quarta coluna volume acumulado na e a se você então constrói a sua curva do volume sabe consumo a abdução supondo aqui então na letra B supondo o relatório quando são média de 24 horas por dia você pode calcular então a vazão média aqui né de todo excitado em 24 horas somos felizes por 24 se seria a lição mede né então você consegue fazer também a curva de volume acumulado de adoção e a diferença máxima entre as tangentes né do volume do volume máximo Vai dar lá a capacidade

do reservatório tá ela tem um exemplo que supondo né uma adoção a para um horário diferente o estator 22 horas tá então tem lá o exemplo do o fluxo tia tudo bom E vocês devem conferir lá exemplo esse exercício tá então beleza Um abraço Bons estudos
