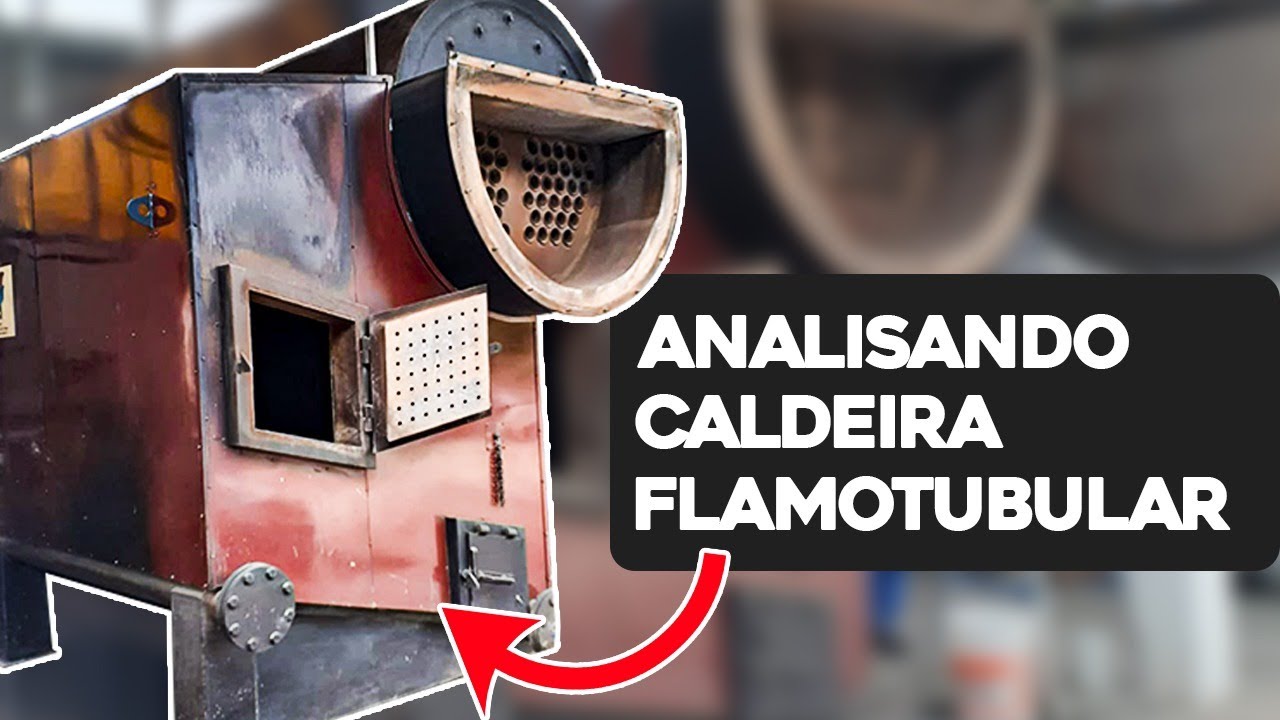

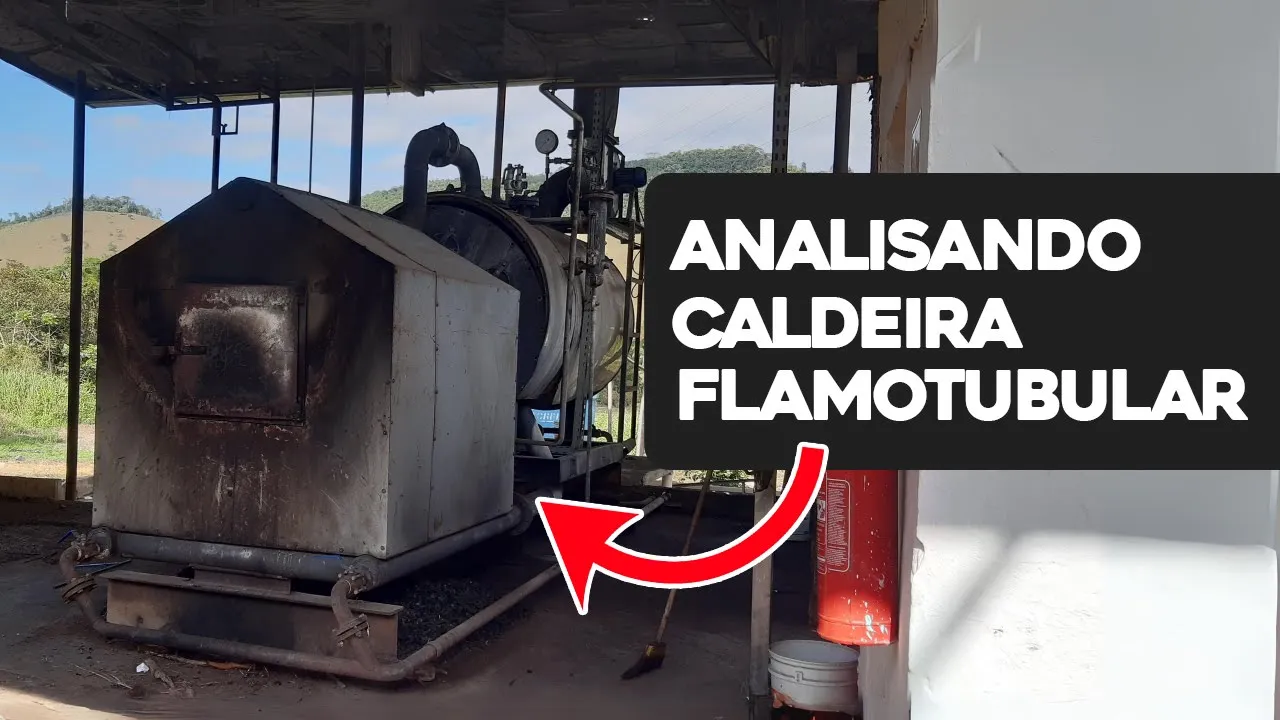

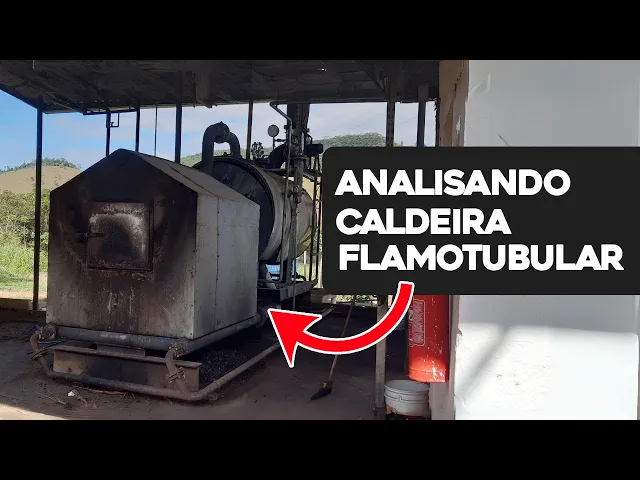

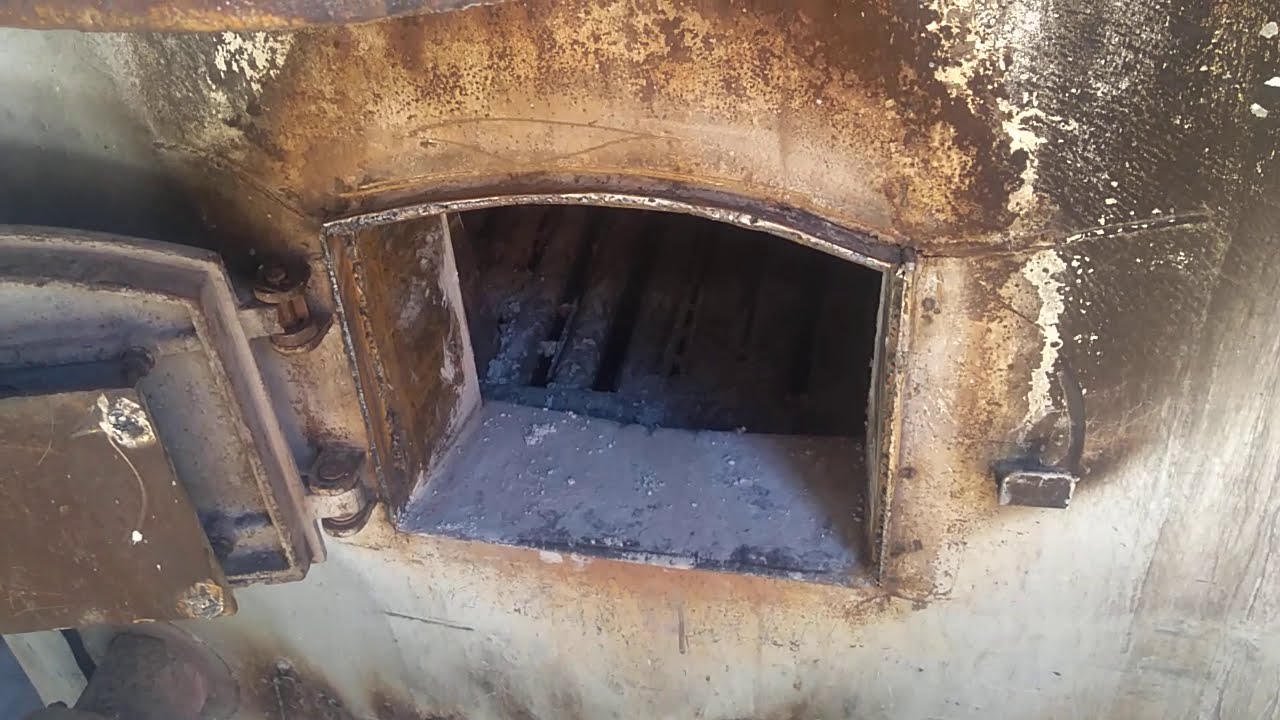

Olá meu nome é Rafaela e hoje trarei mais um estudo de caso sobre Caldeiras nós vamos falar da caldeira simile com data de fabricação não informada pela reformadora apra é uma caldeira classificada como categoria B por causa da pressão que opera sendo sua pressão máxima de trabalho admissível 7 kg força por cm quadrados as Caldeiras da categoria A são aquelas cuja pressão de operação é igual ou superior 19,98 kg força por cm qu enquanto as Caldeiras da categoria B são aquelas que operam entre 0,61 e 19,98 kg força por cm qu sua superfície de aquecimento é de 45 M qu e sua capacidade de produção de vapor é de 1000 kg de vapor por hora é semiautomática porque a alimentação de água é automática mas as descargas fundo em entrada de combustíveis são manuais pode ser considerado uma caldeira mista uma vez que é Flama tubular mas possui uma anti Fornalha aquatubular as principais partes que compõem esse tipo de caldeira são o corpo os espelhos o feixe tubular a um do outro ou seja tem furações exatamente iguais para que os tubos de fogo sejam fixados perfeitamente dos dois lados seja por mandamento ou por solda por conter vários tubos em seu feixe tubular é classificada em multitubular no interior do feixo tubular atravessa os GES da queima do combustível e por isso é chamada de fogo tubular ou FL tubular se você curte esse tipo de conteúdo não se esqueça de curtir e se inscrever no canal nessa imagem nós vemos a tampa frontal da caldeira aberta e estão aparent os tubos de fogo foi feita a limpeza e também dá pra gente ver a conexão dela com a anti Fornalha nessa primeira imagem nós vemos o espelho e os tubos de segunda e terceira passagem dos gases na parte frontal por um outro ângulo nas outras duas vemos a parte traseira da caldeira sendo que na segunda imagem a tampa da Câmara de reversão onde ocorre a primeira passa dos GES está fechada e na terceira imagem a tampa foi aberta e podemos ver os tubos da Segunda passagem os gazes da queima da lenha passam pela câmara de reversão e batem na tampa da mesma retornando pelos tubos de Segunda passagem ao colidirem com a tampa frontal Retornam pelos tubos de terceira passagem e saem pela chaminé aqui nós trazemos duas imagens uma da tampa caseira já totalmente fechada e uma da parte frontal da caldeira que é a frente da anti Fornalha com a tampa aberta esse tubo serve para a passagem da água que S vaporizada na anti Fornalha retornar à Caldeira os dois tubos inferiores ocorrem a passagem da água mais fria da caldeira para a anti Fornalha Essa é a água que será acide vaporizada e retornará pelo tubo superior os dois registros da descarga foram abertos para análise do interior dos tubos as bocas de inspeção também foram abertas para análise do feixe tubular o fundo da caldeira apresentou lama e carbonato de cálcio dureza como a Caldeira possui tratamento químico isso foi relatado para que a empresa Faça contato com o fornecedor de tratamento os tubos apresentaram sinais de corrosão e de incrustação ligamos a bomba e deixamos um pouco de áa escorrer para limpar a barriga da caldeira a anti Fornalha Aqua tubular porque no interior dos tubos que compõem a mesma circula a água que será pré-aquecida para entrar na Caldeira o combustível utilizado na mesma é a lé toras que atualmente é o mais utilizado a entrada da Len é feita de forma manual nessas imagens temos a entrada do tubo Fornalha visto de dentro da ante Fornalha onde ocorre a primeira passagem dos gases da queima da lenha e o exaustor centrífugo possui chaminé e chapéu chinês em boas condições a tiragem é forçada pelo exaustor a Caldeira possui três descargas de fundo cuja finalidade é a remoção periódica das impurezas acumuladas no fundo do equipamento uma delas está localizada na barriga da caldeira as outras duas estão localizadas na frente da anti Fornalha é importante das descargas ao longo do dia em horários previamente estipulados o procediment é muito importante para o bom funcionamento da caldeira e deve ser realizado com frequência para evitar problemas em sua operação normalmente quem estipula essa frequência e tempo de descarga é o fornecedor do tratamento de água da caldeira possui duas válvulas de segurança que se abrem em caso de excesso de pressão e evitam que a Caldeira exploda essas válvulas devem ser desmontadas inspecionadas e testadas na ocasião da inspeção uma uma vez ao mês as válvulas devem ser acionadas manualmente para garantir que não estejam emperradas em Caldeiras Sem tratamento de água nesta que possui água tratada a alavanca deve ser acionada manualmente de acordo com as prescrições fabricante a válvula de segurança é um dispositivo obrigatório conforme item 13. 4. 1 P2 da ne13 a falta da mesma constitui condição de grave e iminente risco de acordo com o item 13.

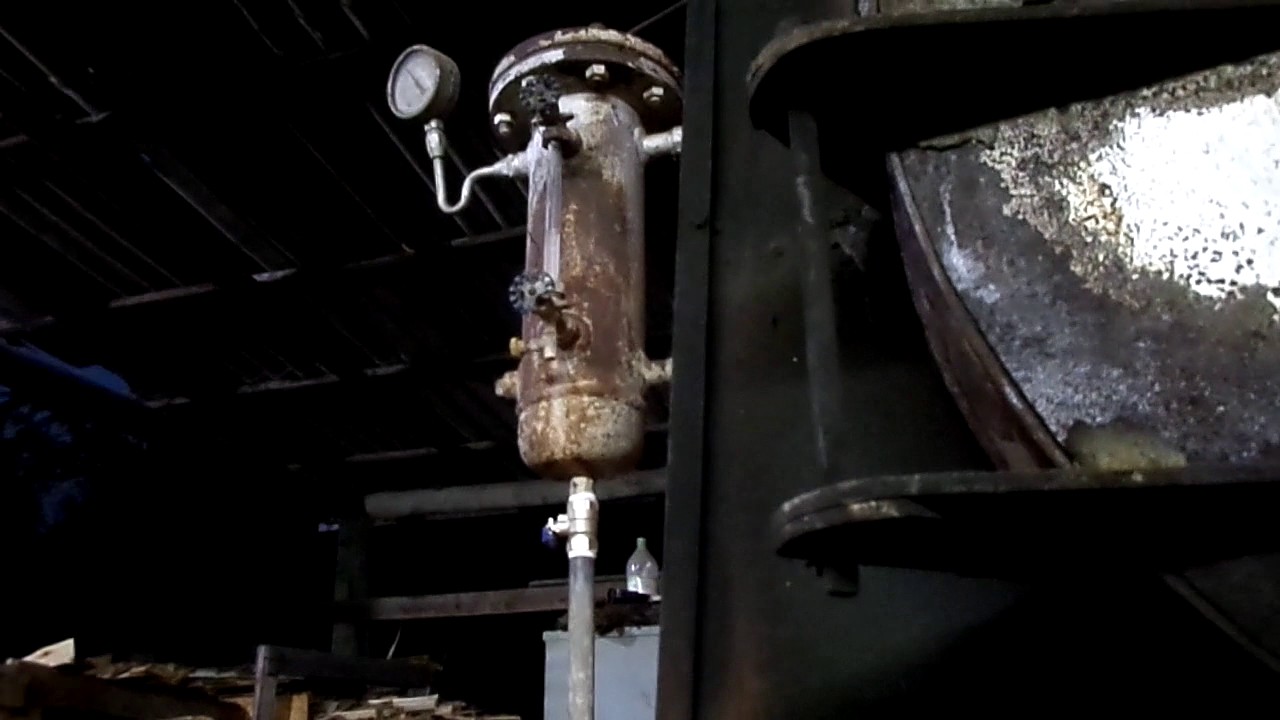

3. 1 da nr13 o controle da entrada e dos níveis mínimos e máximos de água é realizado pelos eletrodos existentes no interior da garrafa de nive junto à garrafa se encontra o visor do tipo tubo pirex que é um vaso comunicante com a Caldeira e possibilita que o operador monitore o nível de água em seu interior possui um manômetro na parte superior da caldeira que é um instrumento utilizado para medir a pressão interna da caldeira ele está conectado a um tubo sifon que tem a função de proteger o manômetro contra os efeitos de fluidos quentes deve ser mantido calibrado conforme item 13. 3.

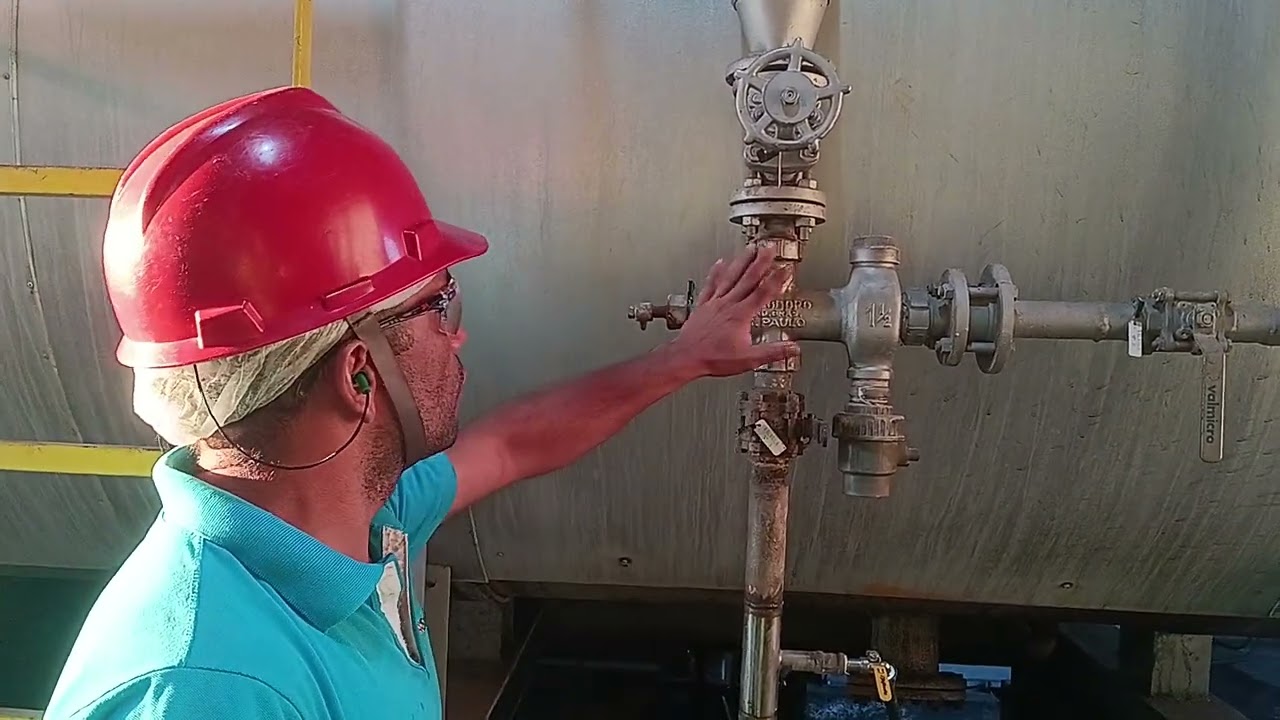

3 da nr13 a saída de vapor é um registro de esera no barrilete também conhecido como coletor ou distribuidor esse barrilete possui um registro por onde chega o vapor de uma caldeira outro que sai para a fábrica e outros dois que não estão sendo usados possui também um manômetro sobressalente e uma bota com dreno da linha não possui válvula de segurança porque não tem válvula de retenção entre ele e a Caldeira em caso de so pressão a válvula da caldeira se abre possui uma bomba no sistema principal de alimentação de água possui o injetor no sistema de alimentação secundário de água cuja principal função é injetar água caso falte energia para tocar a bomba ou a mesma presente defeito o injetor é item obrigatório em Caldeiras à lenha combustível sólido não autorizado conforme item 13. 4.
