Olá eu sou o professor vai você no tutorial de hoje nós vamos ver atenção você conhece efeito Skin ele pode estar afetando o seu serviço de rádio frequência o efeito esquinho pelicular interfere com o transformador com os sistemas de aquecimento por indução e muitos outros nesse tutorial eu vou explicar de forma simples o que é o efeito Skin Como minimizar os seus efeitos e como usá-lo a nosso favor vamos lá o efeito Skin ou película pode ser explicado usando as leis do eletromagnetismo lei de Ampére quando uma corrente percorre um condutor gera ao redor desse
condutor um campo magnético Lady fora de quando um campo magnético que varia no tempo cruzam condutor gera uma força eletromotriz que gera uma corrente no circuito a lei de Lins a corrente gerada gera um campo magnético induzido que suponha variação do campo variável e agora Deixa o que acontece dentro do condutor e o material é um fio condutor que é percorrida por uma corrente variável ir essa corrente gera um campo magnético variável bebê dentro do próprio condutor esse campo variável ao cruzar o material condutor faz aparecer uma corrente nesse material que tende a criar um
campo magnético que se opõe ao campo variável essa corrente é chamada de corrente de fuga ou um corrente parasita que representa uma perda de energia no material que é que esse aqui a lei de lenz pode ser interpretada de outra forma a corrente induzida tende a se opor no seu centro a corrente em doutora e essa corrente induzida concentrada anula corrente no centro do condutor empurrando o restante do fluxo de corrente para Periferia do condutor Esse é o efeito Skin que em inglês significa pele o efeito Skin empurra corrente para Periferia do condutor para pele
do condutor simples assim e o efeito do efeito Skin é uma das causas do aumento da resistividade do condutor já que a área por onde a corrente passa diminui Esse aumento da resistividade gera perdas de energia na forma de calor atenção na extremidade do condutor diminui quanto maior a frequência maior a influência do efeito Skin então em altas frequências como nos circuitos de fontes chaveadas o efeito Skin a principal causa de perdas elétricas no circuito o efeito Skin pode ser medido é representado pela constante Delta chamada de skin 10 ou profundidade Skin essa constante definida

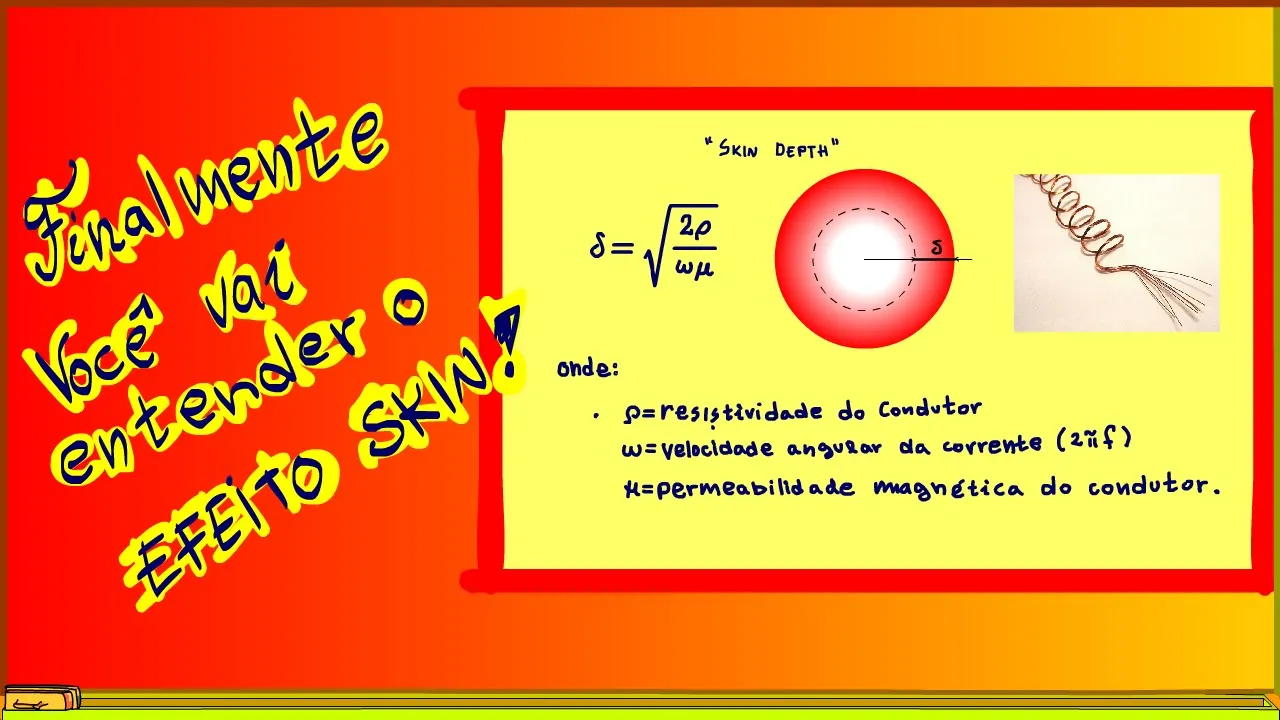

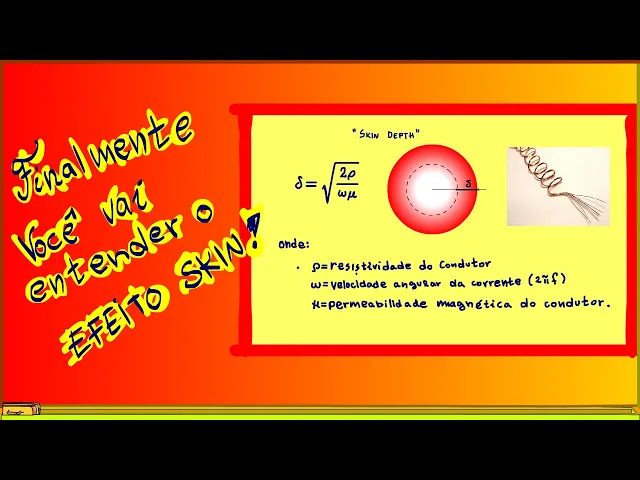

pela equação da figura que mostra a profundidade abaixo da superfície condutora em que a corrente cai a 37 por cento do valor da superfície na figura cor vermelha mostra por onde está a ser a corrente e a equação é estranha mas tem um termo importante a velocidade angular q = 2 PF onde é fiel frequência assim o efeito Skin depende da frequência maior frequência menor a profundidade maior o problema a corrente tem pouco espaço para circular e já figura mostrando a densidade de corrente em um fio de cobre de Um milímetro em corrente contínua da
cidade uniforme ao longo de todo condutor em 20 aqui no reto só da cidade cai para a metade do raio não existe uma fórmula prática para medir a influência do efeito skin e a fórmula mostrada na figura essa fórmula mostra a frequência máxima prática para usar um fio de diâmetro de w em que a resistência do Fio não ultrapassa 10 por cento da resistência em corrente contínua e o importante nessa fórmula é que a frequência máxima é inversamente proporcional ao diâmetro do condutor existe uma tabela que mostra a frequência máxima que um cabo pode ser
usado as medidas do carro estão na unidade AVG que são as mais usadas para fazer bobinas na descrição desse vídeo eu deixei o link dessa tabela e por exemplo um fio 18 AVG de 1mm de diâmetro pode ser usada até 40 quilos já o fio 25 AVG de 0,46 MM de diâmetro pode trabalhar até 189 aquele resto observando esse fato é possível mitigar o efeito Skin trocando um cabo composto por um fio por um cabo construído com mais de um fio de diâmetro menor em paralelo esse tipo de cabo é muito comum em circuitos de
distribuição de energia outro cabo que usa essa técnica é o chamado o seu like que é muito usado para bobinar indutores de rádio frequência veja a foto na figura mostrando aqui um cabo é composto por um monte de fios menores assim e você for fazer um transformador para fonte chaveada que trabalha na frequência da ordem de 100 que o resto e sem usar o fio litros na sua confecção eu deixei o link na descrição desse vídeo de um fornecedor outro local onde o indutor efeito confio litis é na bobina dos Fogões com aquecimento por indução
como é mostrado na figura por outro lado você pode usar o efeito Skin a seu favor é um exemplo do cabo de radiofrequência de potência nesse tipo de cabo o centro do condutor é retirado economizando o material e diminuindo o peso Afinal ali não vai passar a corrente mesmo e tem mais cabos coaxiais podem ser melhorados para aplicações em microondas e incorporando a estes uma fina camada de prata que possui características condutiva bem melhores do que o cobre em outras condições seria inviável a utilização de vida o preço mas com efeito Skin a camada de
prata vai conduzir a maior parte da corrente e você viu nesse tutorial O que é o efeito skin e como mitigar o seu efeito usando o fio litz e até se aproveitar do seu efeito para melhorar os cabos de radiofrequência a eletrônica e cheia de tópicos interessantes e intrigantes e por favor se você não é inscrito se inscreva e marca o Sininho para receber notificações do canal e não esqueça de deixar aquele like e compartilhar para dar uma força ao canal do professor que não tem sim é www.espbr.com lá você encontra o pdf tutoriais sobre
