já finalizado o com seox finais a bobina secundária ficou dessa forma coloquei um quezinho aqui em cima e e encapei aqui com o fita isolante a altura do enrolamento secundário deu aproximadamente 15 cm que era o objetivo né uma vez que a bitola do fio que eu tô usando é 32 awg né O que se traduz em diâmetro para 0.203 Mm Então essa altura de 15 cm é o que eu precisava para dar 750 volas que é o objetivo pode ser que tenha ficado uma marzin um pouco para baixo um pouco para cima já que
primeiro que a régua não é um instrumento nada preciso de medição e em segundo porque nas primeiras voltinhas eh ficou um espacinho entre os fios por causa da cola que eu usei para colar o a primeira volta Mas eu posso afirmar de modo geral que a gente tem 750 V aqui para fazer os cálculos pro enrolamento primário eu vou utilizar esse fio aqui que é o mesmo que eu usei no motor mopol e vou enrolar em volta desse cano aqui de 5 cm de diâmetro Ainda não sei qual que é o número de voltas ideal
pra bobina pro enrolamento secundário que eu fiz mas eu vou fazer já vou deixar pronto enrolamento primário para quando montar o circuito eu testar com diferentes quantidades de e Voltas bom tô aqui com os componentes tenho dois mosfets três capacitores e um trimpot e dois parafusinhos para dissipador tô com dos dois dissipadores aqui e tenho uma pasta térmica agora eu vou passar a pasta térmica no mosfets e colocar nos dissipadores com o parafuso e deixar pronto já para pôr no circuito Porque sem dissipador o mosfet queima eu já tenho os dois mosfets aqui nos dissipadores
coloquei um pouquinho de pasta térmica em cada um para ajudar a dissipar o calor os próximos passos agora vão ser trabalhar na fonte e também trabalhar no cabo P2 que vai fazer a bobina tocar música eu preciso cortar e desencapar cada fio da tanto da fonte quanto do cabo P2 a fonte que eu vou usar para alimentar a bobina é uma Fonte Universal de notebook que ela vai de 12 a 24 v ela tem uma chavinha seletora aqui do lado que eu posso escolher a voltagem que ela vai operar posso ser de 12 a 24
todas as opções é a 6 Amp o que eu vou fazer agora é Cortar esse cabo aqui e desencapar os dois fios o Ground vcc para alimentar a nossa bobina agora é vez do cabo P2 vou cortar bem próximo ao conector aqui para dar uma boa distância entre o computador e a bobina bom montei meu circuito aqui numa placa perfurada 10x 10 aqui tem um capacitor de um micro FAD dois capacitores de 3.3 micro um trimpot de 100.000 ohms aqui tem um resistor de 330 ohms aqui dois resistores em série de 1000 ohms cada totalizando

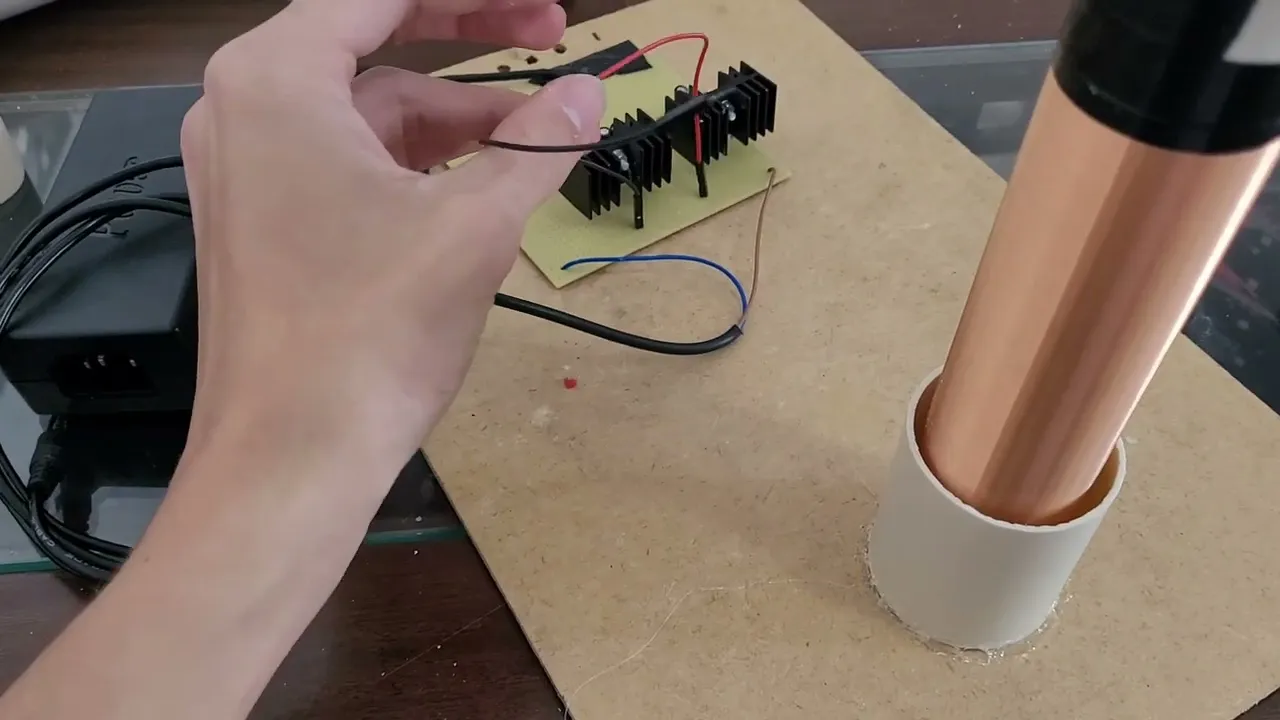

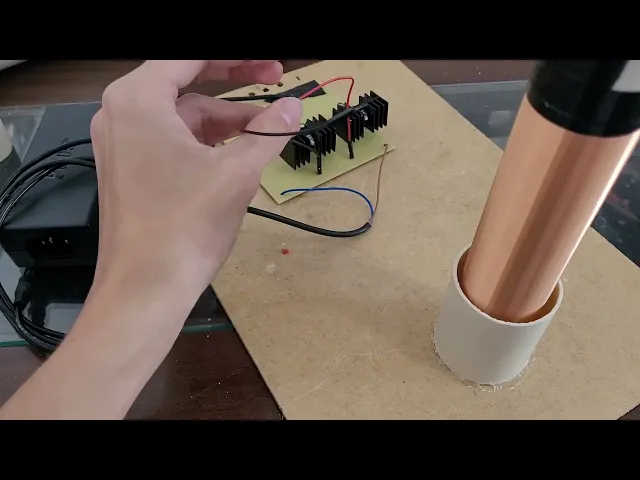

2000 ohms e aqui tem um resistor de 10.000 ohms os mosfets eu vou soldar depois ão aqui e para colocar a bobina primária no circuito eu vou soldar dois Jump um vermelho e um preto aqui na placa e usar uma garrinha jacaré uma ponta de prova jacaré jacaré para prender no no Jumper na bobina a placa já tá soldada ficou dessa forma aqui por trás aqui pela frente a bobina secundária ainda precisa ser soldada aqui no meio a bobina primária vai ser ligada nesses dois Jumpers aqui o cabo P2 vai ser colocado nessa região aqui
onde eu vou ligar ao positivo do capacitor e ao mosfet irf 530 e a fonte vai ser ligada nessas duas trilhas aqui sendo essa trilha aqui o vcc e essa trilha aqui o Ground Acabei de finalizar a solda do cabo da fonte pra placa assim como do cabo P2 pra placa soldei aqui atrás Como já tinha dito antes soldei o Ground vcc da fonte nas trilhas de cobre o Ground aqui e o vcc aqui e agora só falta ligar a bobina na placa eu preciso primeiro tirar o esmalte do fio de cobre vou fazer isso
usando Bombril e um isqueiro e logo após isso vou fazer o primeiro teste a bobina secundária já tá colada na base com cola quente assim como o cano que vai servir de base pra bobina primária que é essa aqui a placa eu não vou colar porque pode ser que eu precise desfazer alguma solda ou reforçar algum contato e para testar eu vou usar a ponta de prova jacaré jacaré Quando eu achar o número de voltas ideal pra bobina primária eu vou soldar esses Jumpers mas por enquanto tá assim agora é só soldar o fio que
sai da bobina secundária aqui na placa a bobina já tá funcionando já tá passando corrente por aqui mas ainda não aparece o Spark aqui na ponta o que que eu vou fazer eu teria que ajustar a resistência desse potenciômetro aqui até chegar na resistência ideal só que girar esse parafuso aqui tá sendo bem difícil porque eu não tenho chave em casa o que que eu vou fazer eu vou tirar esse potenciômetro aqui de 100k e vou colocar esse aqui de 10 no lugar que é mais fácil de girar e vou ver se dá certo substituição
feita agora eu vou ligar a bobina e ajustar a resistência aqui e depois ajustar o número de voltas da bobina primária tá finalizada a bobina encontrei que o número ideal de volta são três voltas já soldei diretamente os Jumpers aqui nas pontas do do Fio da bobina primária e agora vamos testar mexendo no potenciômetro a bobina de Tesa funciona basicamente como o circuito rlc oscilante onde esses dois capacitores em série juntos com esse resistor de 330 ohms e a resistência do potenciômetro juntamente ao indutor que é o enrolamento primário forma um circuito rlc a corrente
chega ao circuito por meio dessa fonte aqui de corrente contínua 24 v ao chegar no circuito a corrente carrega esses dois capacitores aqui e fazendo com que a diferença de potencial entre seus terminais aumente quando essa diferença de potencial atinge o nível crítico os capacitores descarregam no enrolamento primário fazendo assim variar a corrente aqui dentro essa corrente variante induz um campo magné esse campo magnético induzido pelo indutor primário induz uma corrente na bobina secundária assim gera o Spark aqui na ponta e a diferença de potencial a voltagem do Spark é ditada pela relação entre de
voltas entre a bobina secundária e bobina primária nesse caso aqui são 750 para 3 ou 250 para uma parte muito importante do circuito é mosfet que atua como centelhador mosfet é um acrônimo para transistor de efeito de Campo metal óxido semicondutor ele atua como controlador de voltagem quando a voltagem entre os terminais e capacitor atinge o nível crítico o mosfet atua como um curto circuito fazendo com que a corrente passe por ele e vá direto ao indutor a parte musical da bobina funciona com base nesse capacitor aqui eh eu selecionei um dos canais do cabo
P2 nesse caso do ouvido direito e conectei diretamente a esse capacitor esse capacitor ele vai ser carregado na frequência da música ou de qualquer áudio que esteja tocando no cabo P2 e a frequência de carga e descarga desse capacitor aqui vai ditar a frequência de oscilação do circuito uma parte bem importante também é a resistência como é um circuito rlc o nosso objetivo é achar uma frequência mais próxima da frequência natural Ô iG 1 sobre raiz isso é feito ajustando o potenciômetro a resistência que faz o Spark ficar maior é obviamente a resistência que faz
com que o circuito seja ressonante e é a resistência que a gente procura por isso que quando eu vou ajustando muito para baixo muito para cima a bobina não funciona e quando vai chegando perto da Resistência que faz com que o circu seja ressonante o Spark fica maior a montagem da bobina me permitiu ver prática vários conceitos de física teórica 3 como circuitos elétricos circuitos rlc capacitores de capacitância indutores indutância lei da indução e também semicondutores e dielétricos aqui nos mosfets que são feitos com Silício dopado
