[Música] o centro de pesquisas rodoviárias do grupo CCR apresentam ensaios de laboratório de infraestrutura rodoviária determinação do equivalente de areia de solos ou agregados Miúdos equipamentos necessários este ensaio permite avaliar a quantidade e a qualidade de elementos finos plásticos contidos numa amostra de solo Areias e agregados Miúdos operações preliminares preparação da solução em 4875 ml de água destilada adicionar 125 ml da solução concentrada completando no total 5 l aqui utilizaremos 50 ml da solução para 2 l de água [Música] destilada agitar a solução e guardar para o posterior uso [Música] preparação da amostra umedecer a

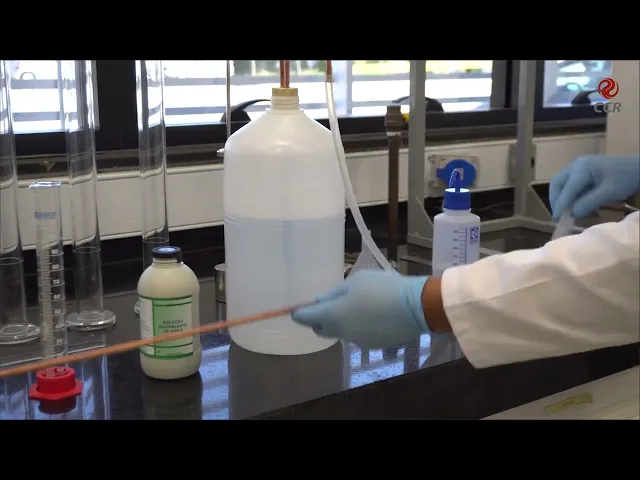

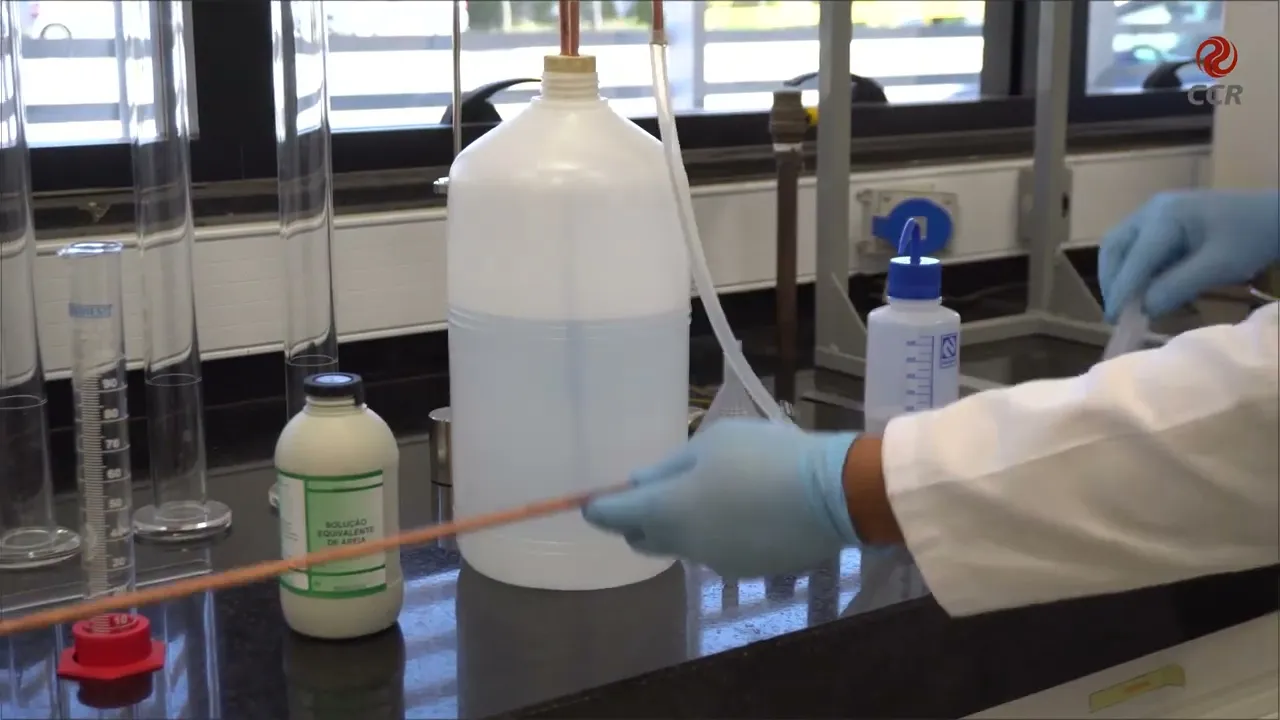

amostra com água destilada antes do peneiramento e homogeneizar [Música] a amostra é obtida com material que passa peneira de 4,8 mm entre 500 a 700 G realize o peneiramento [Aplausos] manual a amostra é obtida com material que passa peneira de 4,8 [Música] procedimento do [Música] ensaio verter 300 ml da solução na [Música] piceta colocar a rolha de borracha com os dois tubos de cobre sobre a boca do Garrafão a mangueira de borracha conectada ao tubo lavador de cobre deve ser preenchida com a solução para isto desconecte a mangueira do [Música] tubo [Música] com a pinça
de mor fechar a extremidade superior da Mangueira e descê-la até o recipiente posicionado na parte inferior [Música] abrir a mangueira liberando a saída da solução sobre o recipiente a fim de provocar a [Música] sucção assim que sair a solução fechar novamente a extremidade da Mangueira e conectar ao tubo [Música] lavador [Música] [Música] [Música] colocar o tubo lavador dentro da proveta e abrir a pinça de mor de forma de liberar a solução até atingir a marca de referência de 10 cm da base O garrafão deve ser colocado a 90 cm acima da mesa de [Aplausos] trabalho
[Música] seguidamente colocar a amostra no recipiente de medida o conteúdo do recipiente corresponde a cerca de 110 g de amostra [Música] [Aplausos] solta rasar a [Música] superfície [Música] com auxílio do Funil transferir a amostra para [Música] apreta firmemente o fundo da proveta com a palma da mão várias vezes a fim de deslocar as bolhas de ar e ajudar a molhar a amostra deixar a proveta em repouso durante 10 [Música] minutos apreta com a rolha de [Música] borracha agitar vigorosamente aproveita no sentido horizontal em movimentos alternados de vai e vem executar 90 ciclos em aproximadamente 30
segundos [Música] ao retirar a rolha la-la com a solução que liberará o tubo [Música] lavador introduza o tubo lavador a fim de lavar rapidamente as paredes da proveta [Música] inserir o tubo Até o fundo da proveta agitando levemente a camada de areia simultaneamente liberar a solução a fim de levantar o material argiloso eventualmente [Música] existente parar a agitação quando o líquido atingir a linha referência da [Música] proveta esta linha se encontra a 38 cm da base deixar em repouso 20 minutos sem qualquer vibração ou movimento na proveta [Música] após 20 minutos anotar o nível superior
da suspensão [Música] agilos [Música] [Aplausos] [Música] introduzir o pistão cuidadosamente na proveta até assentar completamente na [Música] areia gire a aste ligeiramente sem empurrá-la para baixo até que um dos Parafusos de ajustagem tne [Aplausos] visível fixe a h por meio de um parafuso nele existente registre a leitura correspondente ao nível superior da [Música] Areia o cálculo do equivalente da Areia é obtido dividindo a leitura no topo da Areia entre a leitura no topo da argila multiplicada por 100 para expressá-la em porcentagem o resultado final será a média aritmética de três determinações arredondando sempre o número
inteiro se o valor for inferior a 20 Os Finos presentes são maioritariamente argilosos pelo que se deve proceder a ensaios para determinação dos limites de atterberg desta forma se terá de forma quantitativa e qualitativa a porcentagem do material Fino contido na amostra realização grupo [Música] [Música] CCR [Música] h
