e hoje eu quero mostrar para vocês como nós estamos fazendo aqui a parte hidrossanitária aqui da nossa Lavanderia e eu quero te passar as principais dicas para você não errar aí na execução tanto da parte hidráulica como 2go tos já vamos logo passar para a primeira dica aqui para vocês primeira dica é o seguinte quando se trata de esgoto você nunca deve fazer a sua instalação de esgoto sem uma caixa sinfonada na lavanderia essa caixinha aqui ó é uma caixa 15 por 15 e ela é sim fonada e não tem problema de você deixar ela
Baixa ela pode ficar baixo não tem para você pegar aqui os caimentos das tubulações que vai entrar aqui dentro porque depois você pode colocar um prolongador como aqui é 150 milímetros você pode colocar um tubo de 150mm até chegar a um nível do contrapiso onde você vai colocar daí o porta grelha que dá o acabamento com piso acabado então não tem problema dela ficar baixa então ela onde vai ser ligado todas as conexões de esgotos tanto aqui do tanque é o tanque ele vai entrar aqui e da máquina de lavar na máquina de lavar nós
vamos sair aqui ó você já tem que ter a noção a medida da sua máquina de lavar para você deixar aí o ponto de esgoto dela tem que deixar na parede no meu caso vai ficar aqui com 80 de 80 acabado eu bati o nível aqui do alicerce são baixo 25cm acabaram né com piso e deixei 80 Então tem que ter uma vazão boa para não descer muito devagar aqui né ele ficar juntando espuma na caixa sinfonada tem que descer rápido então por isso é bom você colocar a bitola aqui de tubo 50mm aqui tem
um grande segredo que nós usamos aqui na sair daqui do ponto de esgoto da máquina quer colocar uma conexão de 45° aí vamos deixar um tubinho aqui porque senão não tem como você colocar aqui a saída da máquina para descer para o esgoto não toque você tem que deixar uma conexão de 45 graus Depois você vai ver aí na continuação do vídeo Então vai vir aqui ó esse tubo você tem que deixar e 2 cm de caída por metro no cano de 50 ele vai entrar aqui ó como aqui é 40 vamos utilizar o som
não tem problema colocar rei do sonzinho aqui vai entrar aqui como é que ia sinfonado daí não deixa voltar o cheiro lá para o tubo da máquina porque se você não ligar que ligar direto vai ficar voltando mau cheiro aqui na lavanderia então vai ficar muito muito quer ficar vindo mau cheiro então o ideal você tem que fazer isso aqui está de 50 bom e quando chegar aqui vamos colocar essa curva que tem uma curva longa tem que ser a curva longa para evitar entupimento que você colocar o joelho normal ficam a curva muito seca
e pode ser que gera entupimento futuramente E como vai ser concretado aqui então legal que fica uma curva ao longo aqui nessa saída que nós vamos colocar essa curva longa aqui essa redução Zinho aqui ó ela não vai ser aqui dela vai ser nessa peça aqui né aí nós vamos interligar com o cano de 50 que desgoto daqui ó vai seguir esse caminho em linha reta obedecendo aqui é uma caída de 1 cm por metro o ou seja como é que dá oito metros e e dessa ponta aí ó até lá na fossa tem que
dar 8cm é caída e para agradecer rápido e não dá entupimento beleza só aí Segue caindo aqui né um sentimento a cada metro vai ficar dessa forma aqui ó e essa é a profundidade aqui da nossa foto só que aqui nós temos uma força né que vai servir como Sumidouro também lá tem um buraco de aproximadamente uns dois metros e já te envio o lençol freático Traz água ela some aqui ó para dentro da terra depois vai ser feita que a tampa né E vamos colocar o tubo de ventilação o tubo de ventilação e ele
vai estar aí aqui ó E vamos cortar aqui almoçava aqui e vai vir aqui na parede um tubo de 50 subindo 3M para cima que é para tirar os gases aqui dessa tubulação então aqui é interligado com essa outra força essa aqui ó ela é somente para pia da cozinha um Finger aqui vai para cá vai ter o encanamento ligando interligando Ela sempre siga o sentido da bolsa no fluxo que entra na água e não pode colocar o contrário e sempre utiliza o anel de vedação aqui com o lubrificante para se você querer fazer uma
manutenção e tirar fica bem mais fácil do que é colado aqui nós fazemos assim a você vai colocar e o anel certinho aqui ó e o anel que vai impedir o vazamento e também fica fácil para manutenção aqui eu estou usando essa pasta lubrificante Porque sem a pasta ou se não consegue fazer o encaixe aí você vai passar ó e a foto aqui dentro tá desse jeito aqui e vai fazer o mesmo procedimento na ponta aqui da conexão E aí e faz isso aqui a sorte mas você vai fazer isso aqui ó tem que ser
a linhagem para não morder o anel né E aí G1 a porta encaixado certinho aqui evita vazamento e se você querer tirar futuramente ou facilidade o anel só que você sempre cuida para entrar em linha reta para não morder esse anel tá beleza então assim que eu tenho que fazer todas as conexões lá aqui já foi colocado um anel uma olhada aqui nessa conexão por 50 também tem uns 50 tirar para você ver aqui e vai passar lubrificante também tá só que aqui essa conexão ela vai aqui ó que era um redução para 50 o
foco menor dentro da pastinha logo anel aqui ó um toque ativo vai ser diferente né aqui vai ficar assim ó e esse que vai aqui ó e o Roniel tá aqui aqui também tem anel ó então aqui vai ficar assim você a redução vai ficar aqui para dentro e tem que encaixar até encostar aqui o bom essa até riscar com lápis para você ver a medida aqui da bolsa então aqui vai aqui ó só que tem alguns tem que ir para o ramais para lá esse subo porque vai ficar nesse sentido aqui ó ó o
alinhado aqui ó tá vendo olha aqui nós temos que marcar certinho o tamanho aqui da bolsa riscar aqui cortar aqui ó me encaixar aqui pega acompanha no vídeo para você ver Depois como é que vai ficar pronto aqui depois tem outro segredo quando tiver tudo é naquela certinha nós não podemos jogar essa Tech com pedra em cima do cano porque senão depois quando for fazer o contrapiso até se pisar em cima Pode ser que as pedras pode perfurar o cana então eu jogo sempre uma camada de 10 cm de areia grossa o areia fina para
proteger os tubos aí depois que eu entro com aterro e com o contrapiso Beleza então já esclareci para você todas as principais dúvidas sobre esgoto então vou passar as medidas que para você ó no meu caso o tanque eu deixo acabado 60 e vai ficar aqui 60 a saída do esgoto do tanque 60 vou colocar um cotovelo aqui que vai entrar na caixa de empanada e esse aqui vai ficar 80 que é da máquina de lavar e vai descer aqui na parede e vai entrar nesse outro lado aqui ó da Caixa sanfonada a beleza ela
tem várias saídas aí você pode escolher qual o lado vai entrar Beleza então partindo para parte hidráulica como é que é um tanque de 1,20 eu tenho que colocar dois pontos de água para abastecer que as duas bacias do tanque aqui vai a parede de tijolo onde vai ser apoiado o tanque então de desconto da parede de 10 então da parede que eu deixei 36cm o centro da conexão e desse outro centro aqui ó para essa outra bacia do tanque vai dar para pegar o meio certinho 53 então 36 aqui na parede e aqui 53
para ficar certinho na bacia do tanque bem no centro para as torneiras ficar bem centralizadas altura acabado do piso já com porcelanato daqui no chão é um e 10 tá Tô com uns 10 o ponto da máquina de lavar e tem que ficar acabado do porcelanato até que 70 agora vai entrar outro grande segredo o ideal que você faça a parte hidráulica depois do reboco como é que nós queremos adiantar as etapas nós fizemos antes só que você vai ter que talescar agora o reboco conforme nós precisamos aqui deixar aqui o desconto do porcelanato depois
que vai ter na parede Então você tem que ficar Nescau nessa curvinha que ele dá uma olhada aqui ó no rebocando pegar aqui a vendo já tem esse carocinho aqui na conexão que aonde tem que morrer O reboco Vai dar 2 cm e meio AM e o caroço em que olha treino aqui se mostra preso bem de ó tá vendo aqui ó parede ó 2 cm e meio nesse carocinho aí sobra que automaticamente 1 cm e-mail e até na Pumba conexão que vai ser o nosso porcelanato acabado porque do tanque para cima vai ter revestimento
então nós temos que deixar conexão já com o desconto do revestimento ela não ficar nem para fora demais essa peça azul e nem muito para dentro Beleza então esse é o grande segredo se você tiver a parede rebocada é bem mais fácil porque daí só pega um pedaço de piso e coloca aqui ó antes de chumbar para você ver quanto você tem que deixar tem que ficar assim a tolerância é uns meses centímetros para dentro ela não pode ficar assim ó porque senão depois não dá para você colocar o acabamento da torneira vai ficar alto
tá então sempre deixe o reto ou uma tolerância de meio centímetro para dentro outro grandes Segredos aqui na tubulação de água ela tá vindo toda subterrânea sempre que tiver um ramal para abastecer um ambiente você tem que ter um registro e no meu caso aqui eu deixei ele com 30 acabado aqui ó porque se eu precisar fazer uma manutenção trocar uma torneira aqui trocar o flexível da máquina ele só vem desliga aqui eu não preciso ir lá no registro geral que lá na parte externa da casa na caixa d'água mas existe um outro grande segredo
aqui para você não deixar o teu registro aqui ó muito para dentro da olhada aqui no próprio registro já vem aqui a marcação E aí vai dar para observar tem duas linhas aqui ó mínimo e máximo o mínimo é o mínimo que você tem que deixar o revestimento acabado e o máximo é o máximo que tem que deixar acabado então no meu caso aqui eu tenho que afastar um pouquinho aqui ó uma hora de chumbar e vou ter que fazer isso aqui ó puxar um pouquinho aqui ó e pra que o reboco meu ele de
pelo menos e nessa parte aqui ó ó Oi e aí o meu revestimento vai fechar aqui tá porque senão não consigo colocar canopla de acabamento se eu não fazer isso e fazer deixar o registo muito pra dentro assim ó corre o risco da canopla de acabamento não fechar aqui o acabamento e você vai ter que só ficar só com a parte aqui aonde abre aí não vai dar o acabamento aqui no recorte sempre tem um recorte no piso e a canopla serve para esconder mas para isso dar certo você tem que já obedecer esse gabarito
aqui que já vem no registro em mínimo e máximo mas aqui já é acabado tá É mas tem que dar o desconto do seu reboco no meu caso vai ser 2 cm então eu vou ter que puxar um pouquinho aqui ó aí o reboco vai dar mais ou menos aqui nessa ponta e ele vai ficar chumbado eu vou tirar aqui para ver o gabarito no meu reboco e vai ficar aproximadamente aqui ó Eu já falei tenho aqui ó ó E aí mais revestimento e vai ficar aqui assim ó aí eu faço o recorte revestimento vai
ficar o buraco aqui mais a canopla esconde Então esse é o segredo se fica para dentro de mais posso ir a canopla no meu acabamento aí vai ficar o buraco aqui no piso Tá então precisa certinho esse gabarito que já vem no próprio registro hoje e sempre deixa ele aqui ó nunca tive ele porque ele já protege aqui para você rebocar e não encher de massa aqui o registro agora vamos partir para as próximas dicas aqui de hidráulica as conexões Azul quando se fala em ponto de água todas as torneiras ela já vende meia então
já é bacana você deixar aqui ó essa luzinha azul aqui ó com saída de 6 tempo a três quartos mas só que como as maiorias das torneiras vende meia se você colocar três quartos etc colocar uma buchinha de redução aí tem mais chance de dar vazamento Então já Coloque aqui a conexão 3 quartos com redução para 6 a rosca interna aqui ó Aí você coloca o Plugin um né Passa veda rosca certinho para depois quando tiver tudo pronto depois de 12 horas que você fez a colagem pelas conexões aí nós liga a água para ver
se não deu nenhum vazamento no registro o clube ou nas conexões mesmo hoje vai ser várias dicas em um só vídeo tanto dicas para você fazer sua hidráulica ou dicas para você fazer o seu esgoto e com qualidade no início do vídeo ou de bastante dicas sobre esgoto Agora nós estamos passando as dicas da hidráulica mais uma dica para passar para você essa aqui ó chega mais perto olha aqui ó a usar conexão curva longa para você fazer as curvas na parte hidráulica isso vai aumentar a pressão Se você usar o cotovelo aqui ó vai
ter queda de pressão aqui nós colocamos um cotovelo dá uma olhada aqui ó Mas é porque faltou a curva longa e nós queria já fazer essa parte mas hoje eu vou lá comprar no depósito vou cortar aqui já vou colocar uma curva longa para ficar o serviço perfeito esse é o cotovelo esse aqui só indicado para você colocar na parede quando sai na vertical mas na horizontal usa curva longa nós fizemos aqui ó ó curva longa Vem vindo vem vim para você ver o ponto curva longa de 34 A história aqui de novo ó e
sempre curva alonga o que a curva alonga ela não vai dar queda de pressão cotovelo só aqui ó vertical porque que não dá para colocar curva longa aí nós o cotovelo cotovelo Então é isso daqui a pouco vou mostrar para vocês ali a parte da lavanderia já finalizada para você ver como é que vai ficar depois Então segue acompanhando o vídeo para você não perder nenhum detalhe dessa vídeo aula completa sobre hidrossanitário beleza continua aqui o nosso vídeo meus amigos vou mostrar para vocês como é que se faz a colocação aqui da conexão do ponto

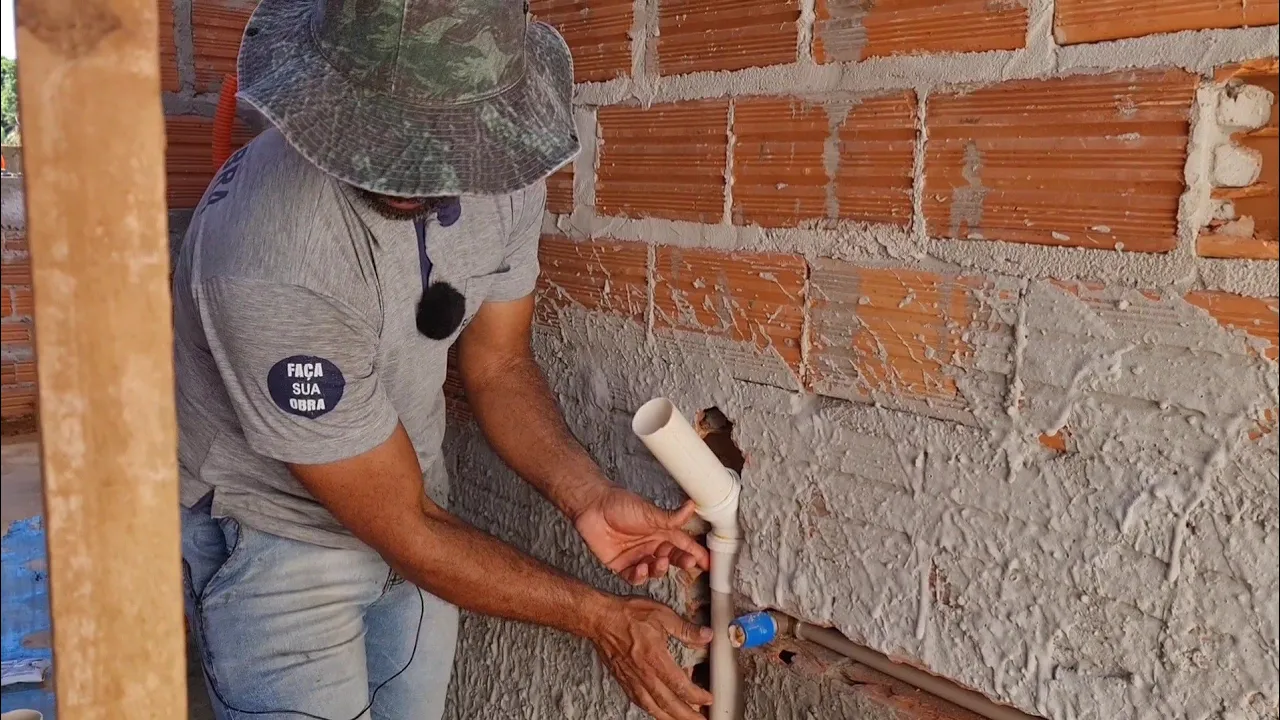

de esgoto da máquina tem que ser 45 graus vamos utilizar essas duas conexões aqui ó e essa primeira Aqui nós temos que colar ela é de colar as outras são todos com anel de redação Então essa vai colar daqui depois vem essa porque aqui ó tem que ficar em 45° para colocar um pedacinho de cano aqui para ficar para fora do reboco para quando for instalar a máquina o tubo da máquina vai entrar dentro dessa conexão para liberar a água da máquina Então vamos fazer então quer colocar só para você ver aqui vamos colar então
a com o passar uma Cola e essa conexão aqui ela tem que ser colada essa parte aqui ó E aí você vai passar Cola que também e vamos colar ela ó colar tem que ficar certinho lá dentro que Encaixa certinho bem colado Beleza agora é só colocar os outros aqui na vedação usando o anel para isso temos que usar é só pastinha aí eu não dedo aqui ó faço a pastinha e se você postinho ali um espaço aqui a Fatinha aqui agora um sapatinho aqui é só para colocar fácil aqui a conexão ali ó tem
que passar aqui a todos têm que estar com seu anel anel de vedação bom hoje vou passar aqui e esse carro colocar aqui ó é só vai ficar dessa forma que tá vendo aqui que vai entrar a mangueira do esgoto da máquina agora é só colocar aqui ó ó e aqui está pronta feito isso só você colocar um ferrinho aqui ajusta Onde você quer que fique o cano e o Lembrando que aqui ó tem que ficar 80 ou da máquina não fiz acabado dá uma olhada aqui ó de 80 que a saída e aqui não
tem importância que depois quando fazer que o reboco aí nós corta retinho com o reboco aqui ó Ah beleza então isso aí o vídeo de hoje nós estamos mostrando como nós fazemos a nossa parte de hidrossanitária né da lavanderia Aqui é do tanque já mostrei pra vocês no início do vídeo aqui é o esgoto do tanque todos ligados na caixa sinfonada aqui o registro né que alimenta aqui o tanque e é o ponto de água na máquina aqui foi feito reino som nós colocamos uma buchinha aqui no t-34 para sair de 25 para meia dessa
forma daí não diminui a vazão de água quando abrir as duas torneiras ao mesmo tempo então se a máquina estiver funcionando aqui ó puxando água e eu abrir aqui ó não vai faltar água na máquina O que foi feita que o correto dimensionamento da tubulação então nós fazemos essas reduções para não diminuir a vazão de água na torneira quando ligado às duas ao e não fica a dica para você que vai fazer aí uma instalação como esta sempre quando tiver um ramal que saíram 3 quartos você reduz aqui ó você tem um ramal né no
caso Esse é o ramal isso que é um sub-ramal se eu colocasse que 3 quartos quando abrisse aqui e as câmeras no sempre aí a dá uma queda de vazão e dessa forma não acontece isso Beleza então e servir de hoje com a mostrando para vocês como nós fazemos toda a parte hidrossanitário que da lavanderia aqui vai ser uma lavanderia então assim que nós fazemos é dessa forma para ficar bem bacana E você gostou deixa o seu like para fortalecer o canal aí deixa seu comentário também aqui embaixo Então esse os amigos vamos quando por
aqui fica na paz e até o próximo vídeo fui
