o [Música] [Aplausos] [Música] Olá pessoal tudo bem com vocês eu sou professor Gustavo do canal tecnotronica e nesse vídeo nós vamos ver a décima aula do curso de Arduino eu vou mostrar para vocês como fazer um contador a capital manual tão no botão eu vou subir a contagem em outro botão eu vou descer a contagem ou diminuir e no terceiro botão fazer um reset vou mostrar como que se faz isso E como que se usa aqui o display de 7 segmentos antes disso você vai te convidar vocês a conhecer o site da tecnotronica E lá
eu tenho diversos links para cursos gratuitos com certificado diversos artigos técnicos mostrando como se faz placas eletrônicas por exemplo Então são bastante interessante os links que você pode encontrar no site vai lá conhece ele tem certeza que você vai gostar Beleza então vamos voltar aqui agora para o vídeo e eu usei um display de 7 segmentos que você consegue aqui e em todos os componentes a ele faz parte aqui o visor de 7 segmentos eu tenho também a costela de relógio com sete segmentos esse daqui que a gente pode usar também Ah tá então um

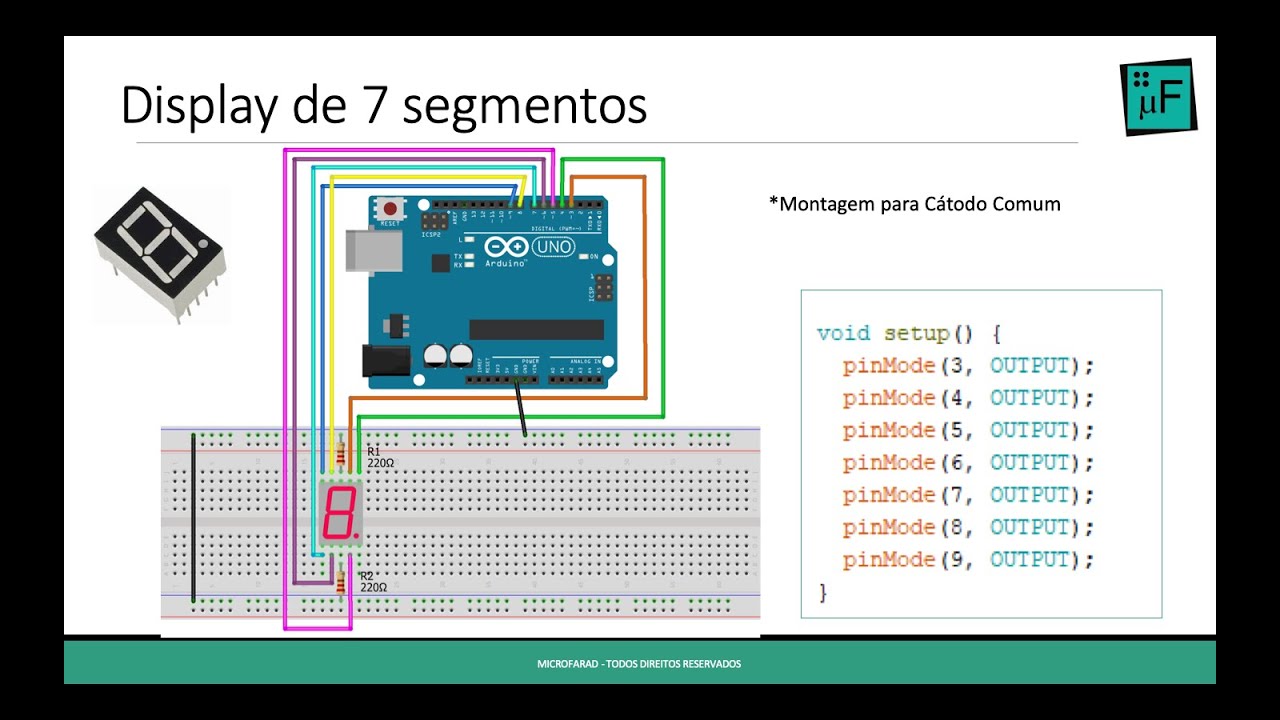

outro vídeo a gente faz isso aqui para vocês verem mas vamos ver o princípio de funcionamento usando esse display de 7 segmentos e eu tenho aqui ó fun 2 3 4 5 6 7 leds que marcam e vão criar o número né e um oitavo LED aqui que é o ponto bom então eu tenho leds individuais que eu vou ligar os aqui nas e nos espinhos né digitais do Arduino Então eu estou ligando eles e nesses pinos Deixa eu ver só esses três aqui primeiros o 3 4 e 5 são esses botões aí do 6
ao 12 são os LEDs aqui do display de 7 segmentos eu não liguei esse último aqui ó que é esse. Tá não vou precisar agora mas eu poderia ter ligado também esse último aqui que é um dos pontinhas tá em cada um desses leds então ele vai ser acendido ou apagado pelo pin Beleza então vamos ver como é que funciona para vocês entenderem vou iniciar a simulação e ele começa valendo 10 vocês podem ver aqui que tá em zero quando eu aperto uma vez aqui ele vai para um ele soma na contagem e seria o
aqui né computador Up Down quer dizer up ele sobe dá uma ele desce vou ficar mais uma vez e ele foi para dois seu clicar de novo ele vai para três se eu quiser diminuir eu venho nesse outro aqui que é o botão não e foi para dois foi para um tão conforme eu vou clicando aqui ele vai aumentando a contagem a 6 7 8 9 ele vai de 0 a 9 eu posso clicar aqui que não adianta que ele não vai passar de 9 e se eu for clicando ele vai diminuir de novo esse
outro botão aqui o botão reset a hora que eu aperto ele e eles era a contagem para que que serve isso pode ser por exemplo um placar de um placar eletrônico você pode criar um cronômetro também então você pode criar diversas coisas usando e essa programação que eu fiz aqui que eu vou explicar para vocês agora tá bom então eu vou trazer aqui agora é o código do Pará simulação eu vou trazer o código aumentar aqui para vocês verem melhor programação aula 10 curso de Arduino como vocês já vivi em aulas anteriores aqui é a
parte de comentários aí aqui no início e antes do setup eu inicializei e quatro variáveis a variável botão up a variável botão reset botão e clique essa variável clica e eu vou usar pra somar ou subtrair tudo bem Então eu inicializei as variáveis chamei a todas elas dia inteiro e coloquei o valor inicial de zero o novo void setup aqui e eu definir os pinos 3 4 e 5 como entrada são os pinos Onde estão ligados esses botões vejam que eles têm um resistor cada um aqui que faz parte do da da montagem para quando
não estiver apertado eu garante que está chegando 110 Volts lá na lupino tá eu preciso dele para que chegue zero Volts no pino quando não estiver apertado a hora que eu apertar aqui esse botão eu vou estar jogando os 5 volts tudo bem bom além dos pinos dos botões que são entradas eu definir o hino seis até o 12 e como saídas usando essa lógica que fora O que é uma lógica de repetição nós já vimos isso em aulas anteriores ele faz é um Ford seis até 12 Oi e ele está aqui definindo o modo
dos Pinos seis até 12 como sair tudo bem se você não viu isso ainda se você não não entendi esse daqui dá uma olhada aí nas aulas anteriores tá bom e o void loop void loop eu começo aqui tô lendo e os três botões digital Wig É o comando de leitura o botão up botão Down e botão R7 e armazeno é o valor de cada um dessas três variáveis que nós definimos lá em cima botão aqui botão Down e botão reset tá bom aí Eu faço um wi-fi aqui ó se o botão up se for
apertado esse raio Aqui tá dizendo que chegou um e a leitura de um no botão lápis ou seja ele foi apertado eu vou pegar variável clique que valia zero inicialmente lá definida e vamos tomar uma ela e vou dar um desenho aqui de 200 milissegundos e aqui eu verifico se o botão Down foi apertado se ele foi apertado eu subtrai um e na variável clique esse botão reset for apertado eu 0 a variável que que então quem vai e me ajudar aqui nessa programação é variável clique Olá eu sou muito se eu botar um Lap
for apertado subtrai um Seu botão dá um for apertado e 0 Seu botão reset para apertado aí aqui ó na sequência eu vou verificar quanto que valem a variável clique Se ela valer zero eu vou acender e os pinos 6 7 8 10 11 12 e vou deixar o 9 em Lobo ou não a desse daqui do Meio todos os outros vão ser acendidos deixa por para iniciar a simulação a é o que tá acontecendo agora todos esses estão acesos e está apagado por quê Porque o clica inicialmente vale zero não apertei nada aqui se
eu apertar uma vez esse daqui ó e foi para um cíclica igual um fica ele fez ele acendeu os seis e o 12 que são esses dois aqui e apagou todos os outros vó eu vou digital Light sete oito nove dez onze enlouqueçam todos esses outros leads aqui ó ó E se eu apertar de novo vamos lá Aperta de novo e o clipe vai valer dois que que ele vai fazer ele vai apagar os seis e os dez que são esses dois aqui ó estão apagados e Vai acender todos os restantes dos outros o seu
subtraio de dois vai voltar para um ou seja ele vai fazer e o segmento de si e de si e vai pagar o restante e assim por diante pessoal todos os outros são a mesma coisa ele vai acender os pinos necessários para formar um número e apagar aqueles que não precisam até chegar aqui no pino no valor de clique love e as últimas duas lógicas aqui eu vou limito a contagem inferior a zero se eu tô apertando aqui para subtrair ó ele vai para 0 seu apertar de novo o clique Valeria menos um se eu
apertar de novo menos dois mas eu não vou mostrar aqui -1 -2 eu não tenho como mostrar isso aqui então o que que eu faço se eu click for menor quiseram se ele subtraiu lá em cima e foi para menos um aqui embaixo eu estou mandando ele zerar a todos sempre vai manter o mínimo da variável clique em sério e a mesma coisa vale para o máximo se eu ficar apertando aqui ó ele vai chegar no Nobre é a hora que eu chega chegando nova e apertar mais uma vez ele iria para 10 só que
não interessa que ele vá para 10 porque eu não vou mostrar o daí só só vou mostrar até nove eu tô apertando aqui ele não está passando para 10 primeiro que não daria né então eu estou falando que se eu clique foi para 10 por exemplo ele joga para 9:00 que o valor máximo que eu quero que fique tão essa pessoal é a lógica que que eu criei e para fazer uma contagem de 0 a 9 usando dois botões e um aqui um outro de reset como vocês viram aqui como usar e o display de
7 segmentos e a faltou eu falar que você precisa pegar aqui o cátodo o que jogar no como vejam que esse daqui Esse é um display 7 segmentos cátodo comum o comum ela é católico eu posso poderia usar o anodo comum aí eu tenho que colocar o positivo no comum tudo bem como eu usei o k tudo eu tenho que colocar um resistor aqui ó de 1k esses outros resistores aqui também foram de um carro e para proteger o LED para não queimar ele esses leads são iguais os LEDs comuns se eu não colocar uma
proteção ele pode queimar Então essa foi a décima aula aqui do curso de Arduino espero que vocês tenham gostado desse curso se vocês querem aprender alguma outra coisa específica de Arduino deixe nos comentários desse vídeo que a gente vai fazer em novos vídeos mostrando para vocês o que vocês querem aprender Tá bom acredito que nós abrangemos bastante coisa nesse conjunto de aulas nessas 10 horas espero que vocês tenham gostado se vocês gostaram aí deixem o like de vocês compartilhe isso ajuda muito o canal se inscreve no canal e Ative o Sininho para novos vídeos para
vocês não perderem nada serem comunicadas pelo tudo e fico contente de ter tido vocês durante essas horas e obrigado pela participação e até o próximo é maravilhoso não é [Música] [Aplausos] [Música]
