lá meus amigos vamos pra nossa aula a 206 no canal da universidade da elétrica essa aula é uma aula solicitada para vários de vocês que estão conectados no canal da universidade de leh é uma aula onde a gente define o que é o prontuário das instalações elétricas e como montar o prontuário das instalações elétricas com foco não é para instalações elétricas com potência instalada superior a 75 quilowatts bom então vamos falar sobre o prontuário das instalações elétricas conhecido como e que é o prontuário das instalações elétricas o que é isso e como mudar um prontuário
das instalações elétricas o bom é que vocês conhecem a nr 10 com uma norma regulamentadora do ministério do trabalho no tocante aos serviços ligados à eletricidade o que a nr 10 estabelece é que os estabelecimentos com carga instalada superior a 75 quilômetros devem constituir e manter um prontuário das instalações elétricas conhecido como tupi ou seja o santuário das instalações elétrica então seu estabelecimento seu condomínio tem uma carga instalada superior a 75 quilowatts a nr 10 exige que seja mantido um prontuário das instalações elétricas nós vamos ver o que é esse prontuário como montar e pontuar
o prontuário das instalações elétricas conhecido como pl é ele constitui um ciss tema organizado de forma a conter uma memória dinâmica das informações pertinentes às instalações elétricas então eu preciso manter informações de forma organizada né que me dê uma visão de como minhas instalações elétricas estão um tocante à manutenção no tocante à laudo no tocante às medições método de aterramento uma metodologia utilizada não é então esse prontuário instalações elétricas é obrigatório quando a carga instalada superior a 75 quilômetros bom o que deve ter no prontuário de instalações elétricas que é o conhecido como upp é
pronto área das instalações e lekic deve ter no pr no pr é nós temos que ter no prontuário os sistemas unilaterais atualizados das instalações a especificação do sistema de aterramento qual é o tipo de aterramento em st mscs tt como está o projeto de aterramento nós temos que ter um prontuário a especificação dos equipamentos e dispositivos de proteção são os de junto a especificação dos disjuntores nós temos que ter documentação das das expressões e medições no sistema de proteção contra descargas atmosféricas devemos ter um relatório técnico das inspeções técnicas atualizado sempre tem que manter anualmente
isto é anual o relatório de inspeções elétricas atualizado e um cronograma de manutenção e adequação manter os exames termográficos isso aqui eu inseri né a nr 10 não fala disso mas eu coloco para todos os clientes fazer uma tomografia anual a e b têm engenharia ela tem trabalhado junto aos clientes fazer uma tomografia no álbum que você faz uma manutenção preditiva bom especificação dos equipamentos de proteção coletiva você tem que ter um prontuário também a especificação dos equipamentos de proteção coletiva e os equipamentos de proteção individual tem que ter uma documentação comprovando a qualificação e

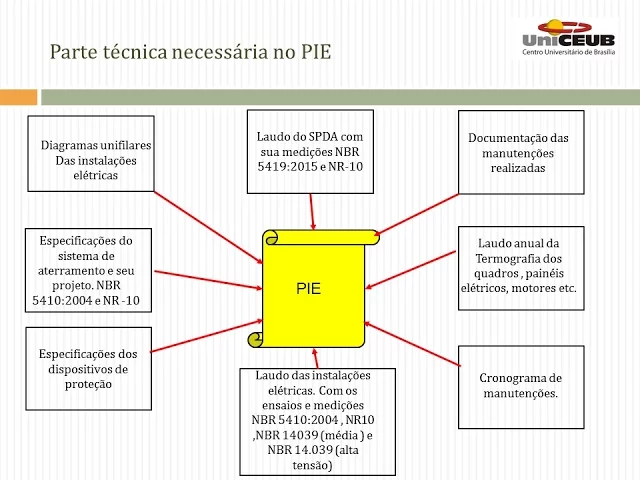

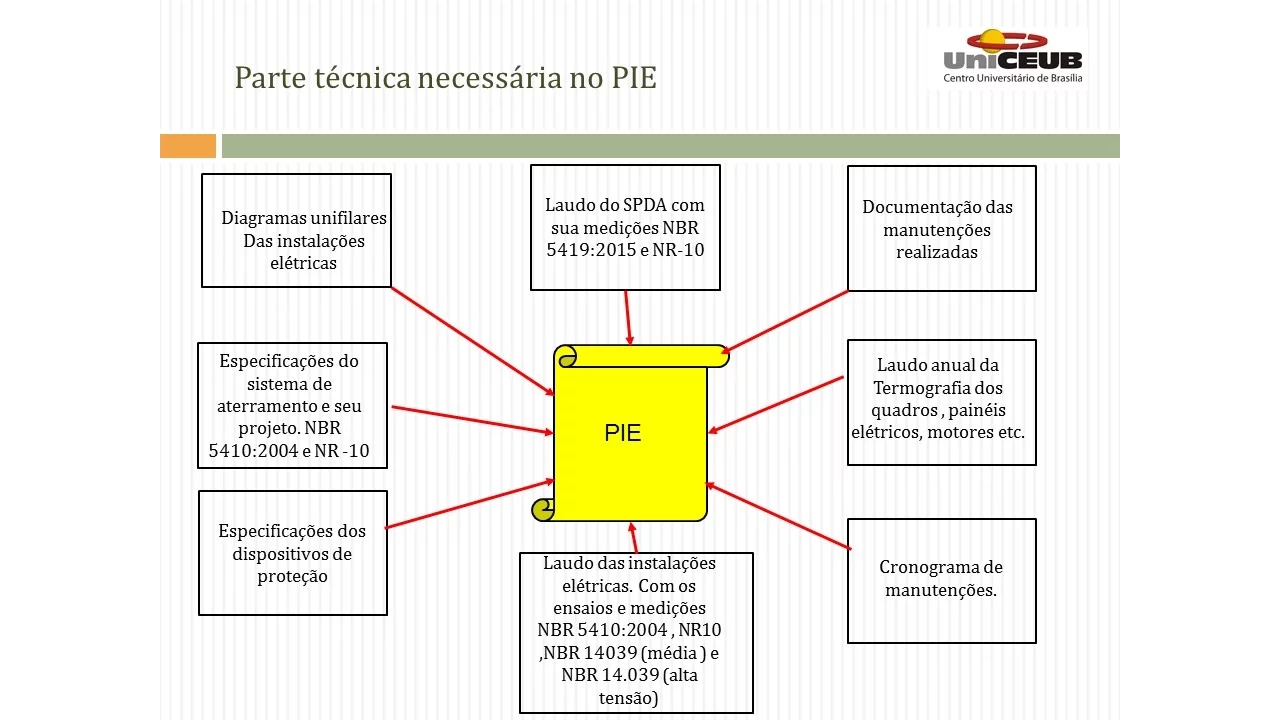

habilitação e capacitação dos funcionários e tem que manter também neste prontuário os testes de isolação elétrica que são realizados em equipamentos de proteção coletiva equipamentos de proteção individual então esses são os temas estabelecido pela nr 10 agora eu vou mostrar pra vocês o que a gente tem que ter no tocante às instalações elétricas ao sistema de proteção contra descargas atmosféricas ao meu sp dell que eu tenho que te né então eu construir é é em relação à parte técnica necessária ao prontuário instalações elétricas o fiz um fluxograma onde eu tenho aqui o que eu tenho
que manter no prontuário que o prontuário que ele tem que ter ele tem que os diagramas une filais das instalações elétricas tem que ter as especificações do sistema de aterramento com fome nbr 5410 de 2004 nr 10 eu tenho que ter as especificações dispositivos de proteção tem que falar no projeto as prestações junto tores das chaves e tudo mais tem que ter um laudo o laudo do spa e suas medições conforme estabelece a 54 19 2015 a nr 10 eu tenho que ter também documentação das manutenções realizadas olha eu tive manutenção eu troquei juntou eu
troquei o barramento o troquei uma bomba ou troquei qualquer sistema que pertence às instalações elétricas então você tem que manter a documentação das manutenções realizadas para guardar as notas fiscais de todos os serviços que foram executados tem que ter um laudo anual da demografia dos quadros elétricos painéis elétricos motores não é então eu tenho que ter um laudo anual da demografia dos quadros elétricos painéis motores bombas o que existir e vocês têm que manter um cronograma de manutenção marcando as manutenções em 4 elétricos bomba gerador é tudo aquilo que tiver dentro das instalações elétricas ainda
para construir o prontuário você tem que emitir um laudo das instalações elétricas com os ensaios e medições confome a 5410 instalações elétricas foram de baixa tensão e nr10 se as instalações elétricas forem de média tensão tem que ser feito um laudo conforme estabelece a norma de média tensão que a norma nbr 14 0 39 e se as instalações elétricas são de potência ou seja instalações é de alta tensão né e vocês têm que estabelecer é em conformidade com a norma de alta tensão então dessa forma é importante a construção do prontuário das instalações elétricas então
o pessoal dessa forma a gente encerra essa aula definido para vocês o que é o prontuário das instalações ela é foi usado em r 10 ea nbr 5410 de 2004 obrigado a todos e fique ligado no canal da universidade da elétrica
