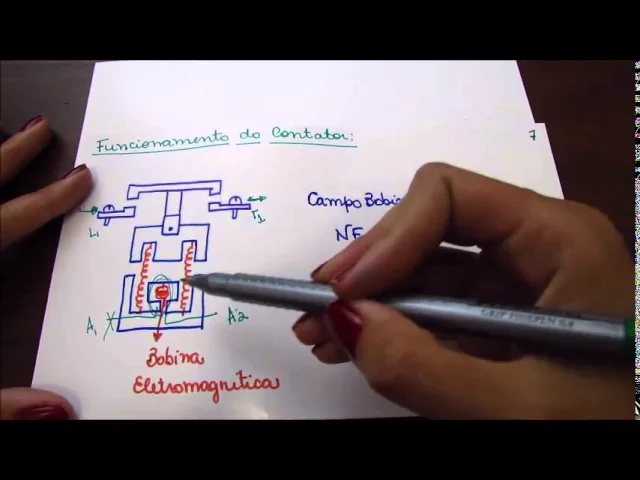

vamos agora o funcionamento de cada um dos componentes primeiramente o funcionamento do banco fator mas ele é um desenho esquemático de um contador está a gente tem essa parte do contator que a parte móvel do quanto o ator essa parte móvel é suspensa por molas e que a gente tem a parte fixa onde tem uma bobina eletromagnética fora a gente onde a gente faça os contatos onde a gente tem os parafusos de contato então eu tenho a tensão de entrada por exemplo do tipo l entrando aqui e eu tenho a fiação saída do tipo t1
do lado de cá quando que eu vou conseguir que a l-1 comunique com até 11 pelo jeito que tá aqui ó eu não tenho comunicação entre as partes pra eu comunicar o que eu teria que fazer essa parte superior àquele dodô contator essa parte móvel ela teria que baixar se eu conseguisse baixar essa parte aqui eu teria comunicação entre o l1 e o tempo ou seja eu fecharia com o meu circuito do estande irritada maneira está aqui ele está aberto como o que acontece o funcionamento então do contrato é o alimento essa bobina que ó
a bobina eletromagnética então aqui eu tenho o ponto de ligação da bobina também eu tenho aqui há 12 quando joga a atenção nesse a une a dores eu gero aqui nessa bobina um campo magnético esse campo magnético ele vai arrastar e vai juntar vai aproximar essa parte nova do contato quando essa parte móvel para cima quando ela desce o que acontece com esse meu contato ele vai descer e vai baixar aqui também e ele vai fechar o contrato entre o meu lmp1 então o contato que inicialmente era aberto quando coloquei canção nessa bobina criou o
campo magnético essa parte rosa desceu o que vai acontecer com esse contato vai ficar fechado por quanto tempo enquanto tiver pensão enquanto estiver campo magnético na minha bobina a partir do momento que eu vi é que cortar esse campo magnético eu não tenho mais um campo magnético atraindo essa parte superior essa parte móvel então que essas bolas vão fazer elas vão empurrar essa parte para cima de novo então não contato que estava fechado ele vai tornar se abre simples desse jeito tá essa parte móvel que existe para cada um dos contatos ea bobina é única
para todo mundo tá então o que vai acontecer não contatou todo mundo funciona mesmo tempo a partir do momento que eu gero tensão que gera um campo magnético nessa bobina todos os contatos vamos movimentar ao mesmo tempo então se o campo da bobina é existente ou seja ter campo magnético na bobina todos os meus contatos que são normalmente fechados eles vão se abrir todos os meus contatos que são normalmente abertos quando eles trocam de posição eles vão se fechar e se no final de tudo eu tirar o campo magnético dessa bobina o que acontece com
os meus contatos todos eles voltam à posição inicial em campo todo mundo troca posição inicial não tem campo todo mundo retorna à posição inicial então a gente pode concluir que todo o funcionamento do com ator é interligado coloquei campo magnético na bobina todo mundo vai trocar de posição tirei em campo chico da bobina todo mundo vai voltar à posição inicial então tudo depende da implementação da minha bobina já a implantação da bobina vai defender o funcionamento dos contatos de força e vai depender a funcionar mas os contatos sociais se eu fosse reúne isso tudo em
um esquema eu colocaria os meus contatos de força que sempre 100% das vezes são normalmente aberto não existe contato força fechado e anterior os meus contatos auxiliares ou contatos de comando que podem ser abertos ou fechados esse tempo aqui de aberto fechado fechado aberto não significa que todos eles são dessa maneira eu posso ter um número maior de contatos maior 4 possam um número menor que esses fatos representados aqui e eu posso ter uma seqüência por exemplo de todos abecs todos fechados apenas 11 aberto apenas um fechado quando a gente compra um computador a gente
tem que definir isso quantos contatos que a gente quer que venham abertos e quantos que a gente quer que venham fechados e todos eles também respondia duet significa que todos tantos hoje tanto os de força quantos de comando estão todos os dependentes do funcionamento da bobina enquanto não tiver energia na bobina enquanto não tiver campo magnético uma bobina ninguém aqui funciona só a partir do momento que energizou bobina é que eu tenho funcionamento eu tenho mudança de posição dos meus contatos
