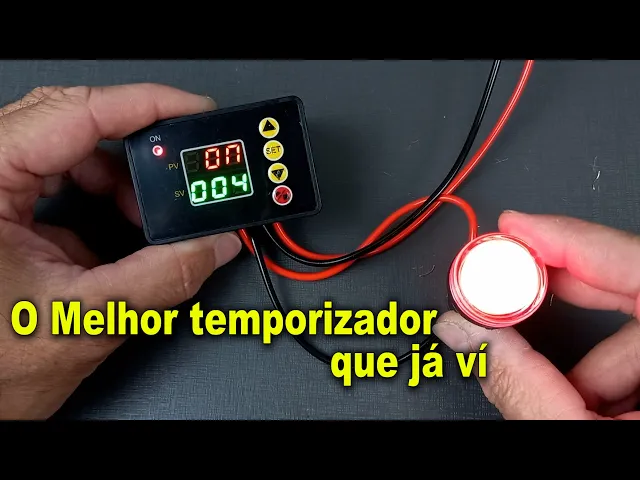

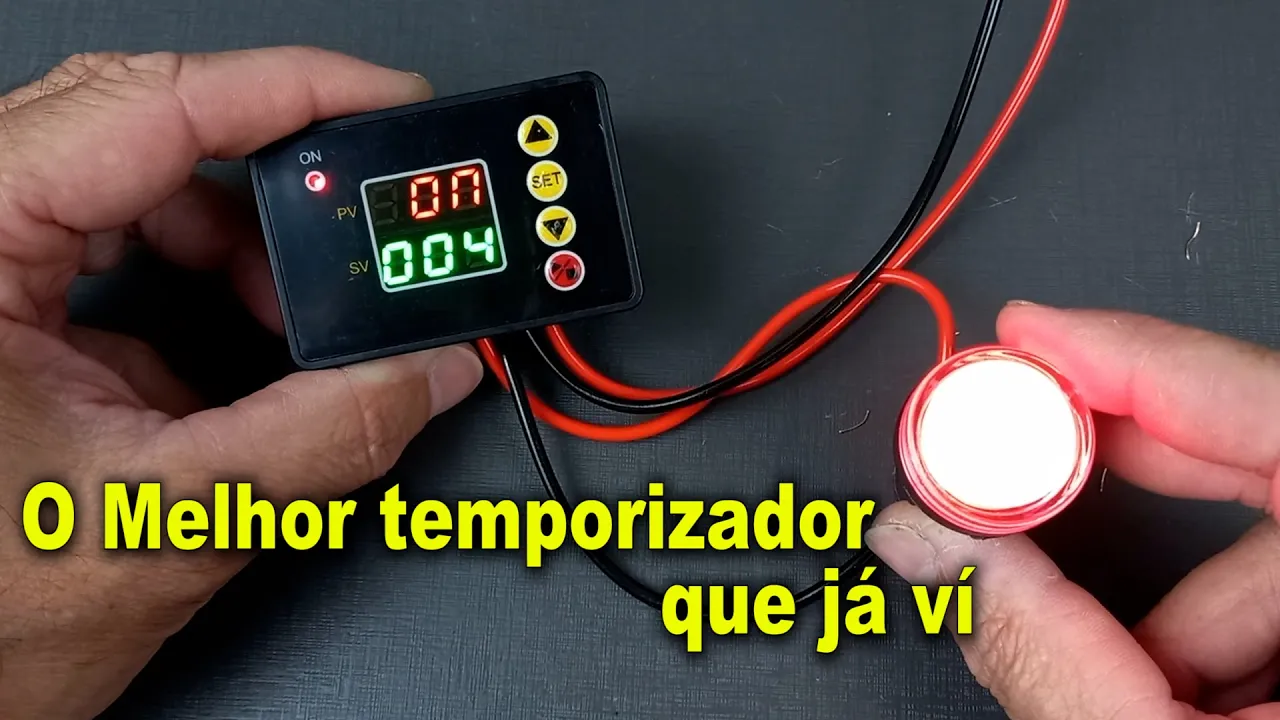

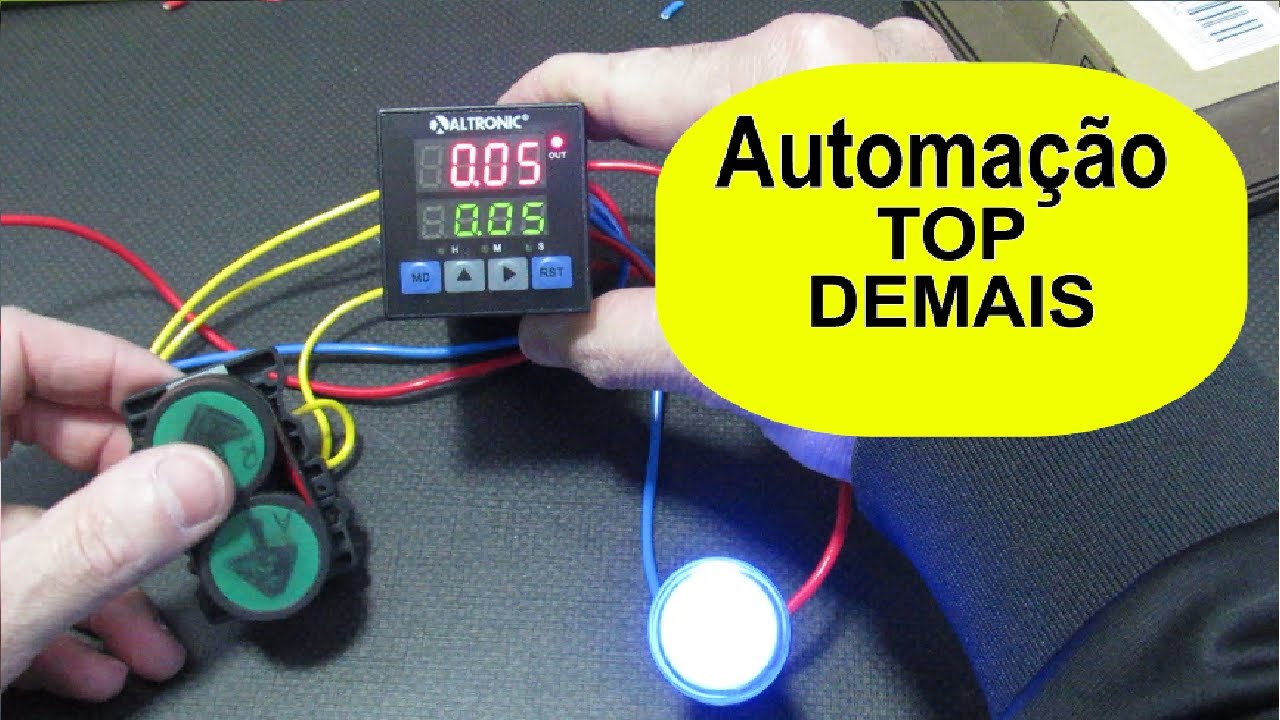

Então meus queridos amigos a gente vai falar um pouco sobre temporizador digital multifunção vou te ensinar fazer a instalação dele e as configurações que ele tem que são muito bacanas eu tenho certeza que você vai gostar muito desse carinha Assista o vídeo até o final fique comigo [Música] temporizador Independente de ser analógico digital Independente de ter telinha ou não né são componentes que utilizam o tempo para atuar ligando desligando fazendo ciclo enfim tá esse aqui é bem diferente de qualquer coisa que a gente mostrou no canal porque ele comuna o contato interno sem necessitar da
alimentação para comar esse contato você já vai entender tá aqui atrás nós temos a dele esse modelinho é 24 v em corrente contínua Você pode achar o modelinho de 110 220 também tá em corrente alternada esse aqui é corrente contínua então o que que eu faço eu coloco positivo e negativo aqui já vou fazer isso tá cabinho vindo da fonte assim fica a alimentação dele se você verificar ele mostra aqui ó né positivo negativo ou fase e neutro no caso se fosse c e e 10 127 220 enfim tá então eu coloquei o positivo aqui
e o negativo aqui show ele mostra aqui ó positivo e negativo e ele também mostra que aqui nesse outro bor é negativo e positivo ou seja diferente de outros componentes que a gente vê que a gente tem que trazer uma fase ou um positivo e passar por um rel Não esse aqui alimentação que entra sai então tá entrando quanto 24 vai sair quanto 24 então eu já tenho a saída direta de negativo e positivo pegar uma luz sinalizadora vou colocar positivo e negativo dela e já vamos ligar ali então fica assim ó já temos aqui
a luz sinalizadora né E ela é 24 v Então fica assim positivo e negativo na alimentação né aqui ó e positivo e negativo para ligar algum componente então por exemplo se eu quiser ligar uma carga potente eu faço ligar um relê de estado sólido faço ligar aí é um contator faço ligar algum componente que tem aí a sua bobina o seu acionamento em 24 v a capacidade de carga dele segundo o manual do fabricante é de 10 a em 24 v tá então Foca no que diz o manual do fabricante outra coisa não vai ligar

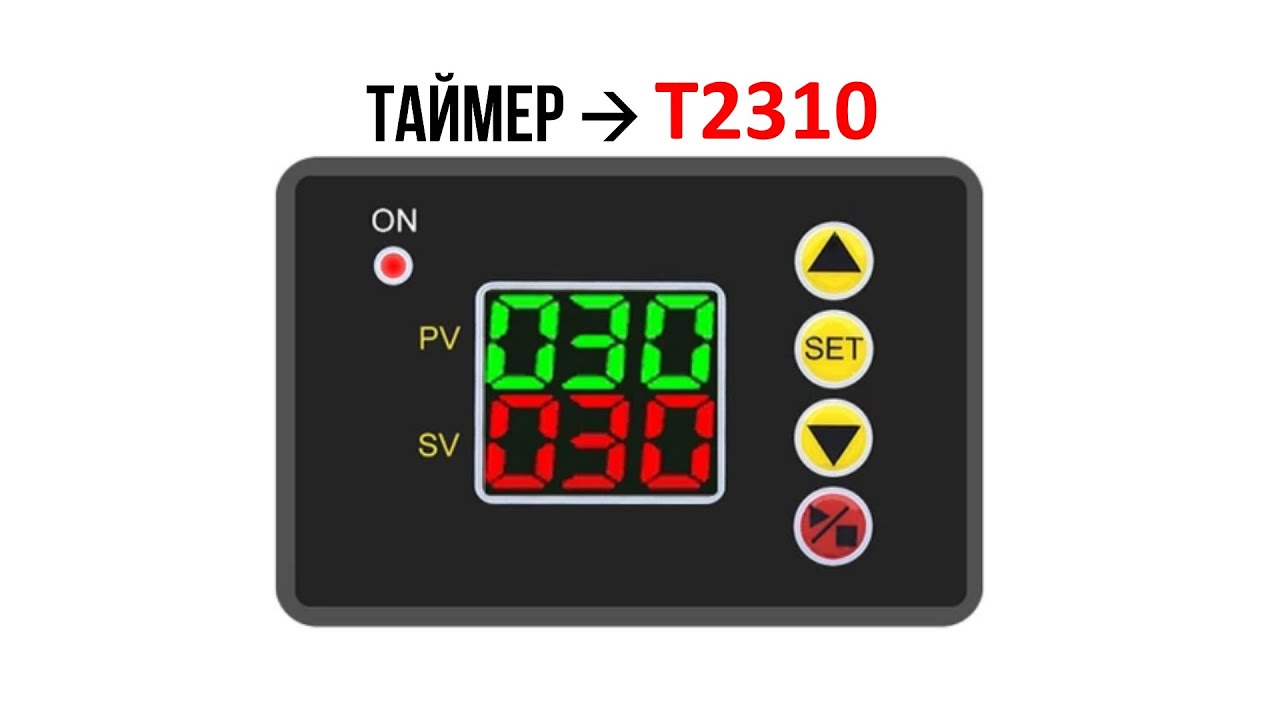

o motor aqui né Isso aqui é para lâmpada coisas pequenas se você quiser uma carga maior tem que utilizar contator relê de estado sólido componentes que sejam para carga agora você já vi esquema de ligação né não tem erro a gente vai virar agora nosso produto e vai entender como ele funciona e vai aprender a configurar esse carinha tá aqui na tela as informações iniciais tá isso aqui é o indicador do relé ligado ou seja quando ele liga Ele ativa o indicador aqui fica cezinho tá esse aqui é o tempo ligado e tempo desligado então
PV ligado sv desligado tá eh aqui são as informações né do do do componente você vai ver as informações aqui em vermelho e aqui em verde Essa é a seta incrementa e decrementa tá então Sempre quando você vê uma setinha para cima em automação ou comandos ela apesar de ser uma seta para cima a gente chama de seta de incrementa e essa é Seta de decrementa então para cima para baixo mais menos ou incrementa e decrementa sete é para você apertar menu enter tal e aqui é o play stop tá E aqui os terminais de
ligação a gente vai alimentar ela agora para você resetar para você resetar padrões de fábrica é simples com o sistema desligado aperta a tecla 7 segura ela e liga a fonte espera 2 segundos e tira o dedo Pronto já tá no padrão de fábrica Observe aqui que ele já tá ligado on ó ligado e olha aqui o nosso ledzinho aceso Quando ele chegar em zero segundos aqui vai mudar para off e aqui vai desligar o LED tá vamos ver aqui ó ele deu um bipe um sinal né de atenção e desligou né bem bacana você
insere ele no painel não precisa de parafuso nada né tem a travinha aqui ó só faz o cortezinho Aqui de acordo com o corpinho dele tem as medidas manual do fabricante também e você insere E abinha não deixa ele ir para dentro isso aqui não deixa ele voltar para fora trava aqui tá E para tirar também é só empurrar isso aqui não tem erro não né é bem simples Agora vamos começar a trabalhar com as configurações tá bom nós temos aqui três parâmetros o parâmetro zero se refere a o tempo dele de liga o parâmetro
um se refere ao tempo de desliga e o parâmetro dois são os modos de operação ou seja se ele vai ser cíclico se ele vai ligar quando é energizado se ele vai desligar enfim a gente vai trabalhar com eles tá esse vídeo de repente vai ficar um pouco longo mas se você realmente quer conhecimento Você tá no lugar certo não vai se importar com isso tá agora para começar entrar nessas configurações a gente tem que fazer o quê manter a tecla S apertado ali ó nós temos aqui o parâmetro zero embaixo do parâmetro zero também
tem um zeroz aqui ó tá isso diz o quê que o tempo ligado dele ó ele voltou aqui apareceu o parâmetro zero parâmetro zero é tempo ligado embaixo do parâmetro zero nós temos outro zero Vamos acessar ele tá ali ó tá piscando isso diz o qu no manual que ele está contando em segundos o um ele vai contar em minutos e o dois em horas então você pode ter minutos horas ou segundos tá eu vou trabalhar com segundos vou confirmar Maravilha já o parâmetro um ele é o tempo desligado tá olha zero vamos entrar nele
tempo desligado em segundos minutos e horas Ok entenderam maravilha o parâmetro dois tá é o modo de operação ele vem de fábrica um um diz o qu que ele desliga no final do tempo selecionado a gente vai alterar para Zero no zero ele vai fazer o quê ele vai ligar depois do tempo selecionado tá ali ó né ele vai fazer isso aí então ok já tá ali ó off tá desligado diferente do início do vídeo tá no início do vídeo ele fez o quê ele começou ligado e depois do tempo ele desligou agora tá oo
contrário ele vai contar o tempo para ligar ele tá tendo um retardo na energização na função anterior de fábrica ele tem um retardo na desenergização tá vamos esperar contar o tempo ali ó ligou e agora para continuar os nossos testes a gente vai eh diminuir o tempo aqui tá então para diminuir o tempo é bem tranquilo né a gente aperta tecla sete duas vezes ó tá em 30 segundos então eu vou jogar aí para 10 segundos tá melhor para 5 segundos ok já cravei 5 segundos agora vou jogar para baixo tempo de desligar também 5
segundos OK agora a gente vai trabalhar com isso Ó ali ó ele já vai ligar ó entenderam né então na primeira função o que que ele faz ele desliga após o tempo selecionado a gente vai desligar o dijuntor esperar a fonte desligar fonte descarrega né Aí ó quando eu ligar ele vai fazer o quê ele vai começar a contar o tempo e vai ligar a iluminação olha ali ó essa é a função zero Agora eu entro na função tá vou lá no parâmetro dois que é os modos de operação entro nele na função um que
vem de fábrica que é aquela que eu falei o que que ele faz na função um que é que vem de fábrica ele tá fazendo isso aqui ó energize ele liga e depois desliga entenderam É oo contrário agora vamos trabalhar com a função dois tá vamos lá pro parâmetro um parâmetro do ele vai trabalhar agora na função dois vamos ver qual que é a função dois voltamos olha ali ó ele vai contar os 5 segundos ligou e ó começa a contar 5 segundos para desligar entenderam Então agora eu tive o tempo para ligar e o
tempo para desligar tá vamos agora na função 3 vamos entender Qual que é a função TRS Ó ele liga ele desliga e depois de um tempo ele liga de novo entenderam vamos para a função qu agora ó função quatro ele tem um retardo na energização ligou vai ter o retardo na desenergização agora e vai ter o retardo na energização de novo e vai ter o retardo na desenergização ou seja ele fica fazendo um um ciclo desligando e ligando tá isso é um Loop Infinito tá ele desliga e liga Agora se a gente quiser ligar e
desligar fazer o contrário eu faço aqui parâmetro dois e venho no cinco agora é um Loop Infinito de ligar e desligar ali ó Eu até vou diminuir esse tempo aqui tá vou diminuir esse tempo para 1 segundo OK agora ele vai ficar fazendo limo de 1 segundo ó ó aqui ele tá desligando e ligando embaixo ó ao contrário ele vai ligar e desligar em cima tá vamos lá para o c o quatro ó agora é diferente ó ele tá desligando e ligando em cima ó desligando ó e novamente para restaurar o padrão de fábrica manté
um set apertado liga espera 2 segundos desliga tá ali ó já padrão de fábrica Espero que você tenha gostado se ficou qualquer dúvida deixe nos comentários tá e se você quer aprender mais sobre essa área excepcional essa área maravilhosa de automação em Comandos Elétricos a gente tem o curso de comandos elétricos online curso dois em um tá entre aula de comandos elétricos e também versor de frequência esse curso tem certificado com a carga horária de 210 horas tá tem dezenas de vídeoaulas apostila grupo do WhatsApp para os alunos é o melhor curso do país nessa
