Soluções acústicas integradas ao projeto de arquitetura

o olá meu nome é daniele garcia a professora lúcia nos propôs esse desafio né de participar virtualmente da vida de vocês da vida acadêmica de vocês não é uma coisa que eu faço é inédita na minha vida né eu tenho um canal no youtube que eu já faço esse tipo de conteúdo a respeito acústica e eu sou arquiteta assim como você serão e me formei em arquitetura depois fui fazer um mestrado em acústica o mestrado em estruturas metálicas como o foco na acústico e foi acabando indo para esse lado e eu vou falar com você

para vocês hoje questão da soluções acústicas que são integradas ao projeto de arquitetura que eu acho muito importante a gente pensar em acústica ao longo do projeto eu vejo acústico como uma especialidade da arquitetura mas eu também vejo que o arquiteto na sua no seu dia a dia de fazer projetos ele consegue incluir muito muito a coisa relacionada a minimizar o impacto do ruído ea melhoria do conforto acústico eu trabalhava como professora né acabei entrando muito nessa área porque eu dava aula também já acústica assim como os professores dobrar pode conforto aí e e depois

eu eu parei de lecionar e montei um escritório que hoje só trabalho com projetos de acústica antes fazer um desafio para vocês como eu não vou ver as caras das pessoas que estão me assistindo né eu estaria presente com vocês eu sou eu vou para o desafio que você tire uma foto é suas com a assistindo a aula e marquei lá no instagram da frente para eu poder ver os meus interlocutores e outra coisa assistir essa aula com um fone de ouvido então dá um pausa e coloca o fone de ouvido porque além das informações

visuais nós vamos ter várias informações auditivas e o meu escritório ele só trabalho com projeto de acústica assistência acústica e arquitetura e eu trabalho há mais de 15 anos eu danielle-cohn com projetos que envolvem teatros auditórios igrejas sempre tentando resolver problemas eu falo que arquitetura ela é uma arte de antevê e solucionar problemas e eu escolhi antever os problemas da parte do ruído e do som né é a minha formação veio com mestrado não foi uma formação específica acústica mas por 13 anos dando aulas de acústica isso foi completando essa formação é uma área muito

interessante quem se interessar mais eu tô disposição para gente trocar uma ideia é porque acústica né a gente tá o tempo inteiro exposição ruído não existe nenhum momento da sua vida que você tá no silêncio absoluto e tudo que envolve o seu dia a dia tem a ver com o item a ver com incômodo que muda a sua a sua sensação de conforto sem você nem perceber né então a gente pode estar em qualquer lugar da do seu dia a dia que existe uma questão sonora que é uma paisagem que move a sua vida além

dessas paisagens é mudarem o seu morro mudarem o seu bem-estar até te provocar problemas de saúde não existe estudos relacionados com isso elas também te trazem memórias auditivas então quando vocês escutam essa música muitas pessoas principalmente os pais né vamos lembrar dos momentos em que assistiram ayrton senna no domingo de manhã e isso tinha uma emoção de ver o siena ganhando então a música o som daquele momento ele se remete a uma memória então a paisagem sonora uma pressão muito forte na vida da gente a gente não percebe ela é muito em e ela é

subjetiva mas nós como profissionais da área de acústica a gente consegue manipular isso e vou mostrar isso para vocês é o som ele é onda sonora vocês vão ter outras aulas não falar disso aí né ele é onda mecânica e a gente consegue manipular essa onda como que a gente manipula eu não consigo ver eu não consigo pegar a onda mas eu consigo manipular ela eu consigo direcionar né que a gente tem uma concha acústica do neymar lá no na sede do exército em brasília onde essa concha direciona o som para as pessoas que ficam

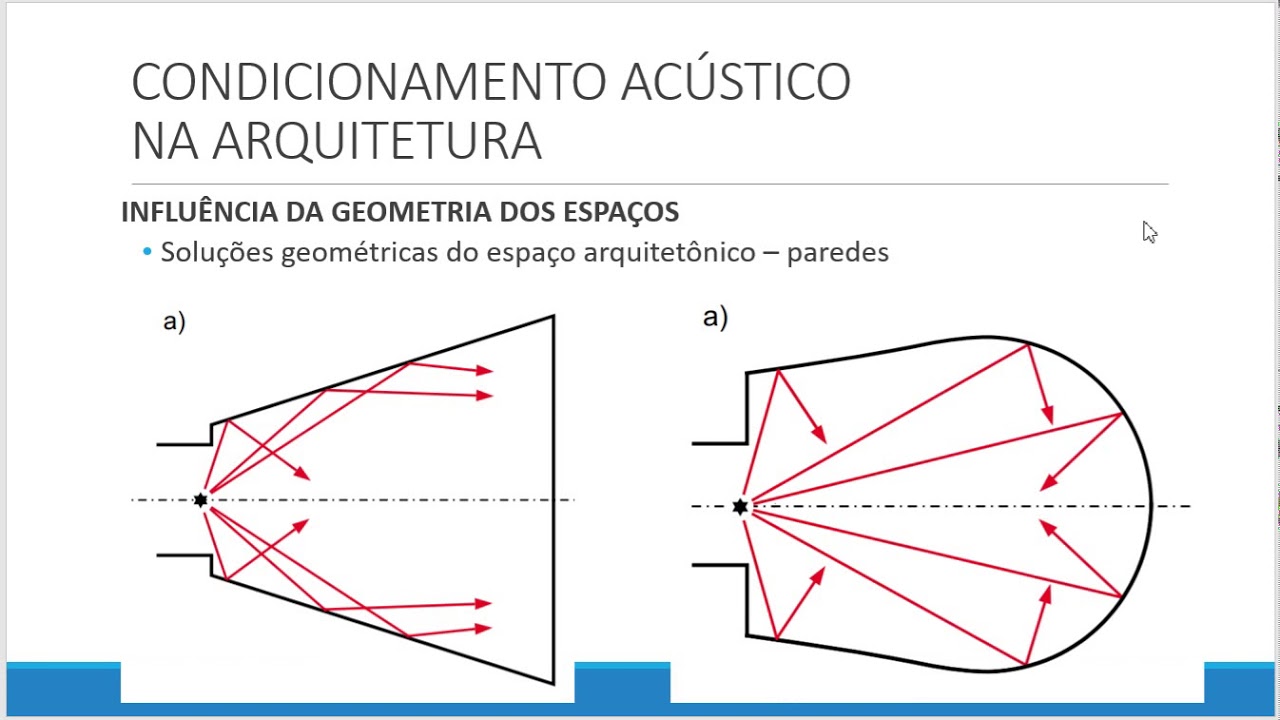

debaixo dela através de formas formas rígidas lisas e formas côncavas que fazem com que se são seja projetado para um ponto específico eu consigo amplificar quando direção ano várias ondas para o mesmo ponto então amplificando eu consigo me isolar o som né eu tenho uma situação aqui tem uma imagem de uma boate que é um projeto que eu fiz que o som que estava ali dentro a mochila dentro desse ambiente então a gente trabalha com o isolamento é uma outra forma de tratar a questão sonora questão do ruído eu consigo absorver o som né fazer

a conclusão dentro de um ambiente tem a inteligibilidade seja nítido a pessoa consiga ouvir quem tá falando a mensagem consigo ser bem transmitido né isso é muito comum a igrejas né gente vê que as igrejas elas não tem essa preocupação inicial e acabamos procurando pelo problema e não pelo pela prevenção né então é se você tá numa igreja assistindo o culto né o pastor quando ele tem uma uma uma fala que muda não é como o rito da igreja católica que ele é repetitivo a pessoa tem que entender o que ele tá falando se ela

não entendi ela não tem paciência de ficar ali então a gente controla esse som ali através da absorção que é diferente do isolamento essa esse mesmo exemplo legal porque é pensando na igreja e um vizinho que tá incomodado com é da igreja a gente está tratando o isolamento a gente não está tratando o controle a qualidade do som da pessoa que tá falando para os outros serem ouvidos e aí então para esse caso da inteligibilidade são materiais de absorção que são materiais macios né mas sim os mesmo olha aqui materiais que vão fazer com que

essa onda sonora venha em cida diminui essa essa pressão e e ela volte comendo força então é isso que a gente trabalho e difundir o som então existem situações onde eu preciso fazer com que o ambiente inteiro percebi esse são joão maneiro uniforme um orquestra por exemplo eu preciso misturar esses instrumentos é preciso difundir esses esse som de cada instrumento e fazer com que ele torne um nisso tudo nele torna um conjunto é tenho um cara que estava olhando presley ele ele tava fala muito contundente muito interessante que é porque os arquitetos não precisam usar

os ouvidos e fala que os arquitetos não usam os ouvidos porque a gente tá o arquiteto e na questão visual e puxa está focado na questão visual ele cria ambientes sonoros encontra lá vez ele não consegue controlar isso esse esse rulian catequese ele é presidente de uma agência que faz aconselha empresa empresa relacionados como com questão sonoro então o que que ele faz ele faz com que as pessoas valorizem marcas valorizem eh objetos a partir do som trazendo essas memórias auditivas melhorando esses espaços e ele fala muito crítica muitas arquitetas falando que ia ficar precisar

ouvido para projetar que arquiteto usa muito a parte visual mas a parte auditiva ela fica atrofiado né e todas essas os nossos sentidos devem ser ativados enquanto a gente projeta né o áudio estão é uma delas a visão é outra outra outra o tatu né a textura das coisas então o arquiteto ele tem que trabalhar com sentidos ele tem que entender o que eles causam sensações nas pessoas em toda situação que a gente está exposto ao ruído a gente é tem como controlar isso e tem situações para entender se é um qual é o tipo

de problema e como a gente trata esse problema então o que a gente tem uma imagem muito comum a imagem das cidades né um prédio um edifício residencial por exemplo dentro de uma rua muito movimentada que vai gerar um ruído exagerado ele vai ser aumentado por conta da volumetria que a gente tem tem da rua nelson está sendo gerado ali na pelos pelos veículos ele vai começar a refletir os prédios que estão dos dois lados da rua e vai aumentar vai amplificar e aí eu tenho uma outra situação né tem aqui ó esse mesmo prédio

ele pode estar se você não ocupado por andares residenciais e sim mas a parte de baixo comercial restaurante por exemplo além desse ruído de fora que se ele entrar ali dentro ele e não incomodar as pessoas vão ficar incomodados porque tem muito ruído de fundo muito barulho de ônibus de caminhão ali tem a questão da reverberação então é o dependendo dos materiais que são usados nesse restaurante materiais de acabamento é a reverberação é tão grande que com três pessoas ali parece que tem 10 pessoas porque esse som vai ser refletido e vai ser multiplicado isso

a gente trata com materiais de absorção né materiais que estejam porosos ou fibrosos como esse aqui ó você quer uma lã de pet land de resíduo de garrafa pet e aí ele vai trabalhar da forma como tá ali na imagem em azul né o som vai bater vai encontrar essa superfície macia e aí ela vai amortecer o som ele vai voltar com mais intensidade isso reduz a reverberação reduza seu id fundo aumenta o conforto de quem tá ali dentro consegue conversar sem ter que ficar gritando né é como eu falei e da arquitetura residencial que

é o que todo arquiteto passa por algum momento da vida dele pode até se especializar numa leitura comercial mas ele sempre vai lidar com essa questão da residência né hoje existe uma norma né que a norma de desempenho que trata de vários quesitos que existem de estanqueidade extrutural é habitabilidade dentro da habitabilidade a gente tem a questão do conforto acústico e o conforto acústico ele tá ali é ele tem ele tem um certo destaque dentro da norma de desempenho porque os edifícios eles não são construídos é de maneira com que para que atendam a norma

de desempenho então quê que eu tô querendo dizer se as construções continuar e construindo com os mesmos padrões que eles têm eles não conseguem isolamento mínimo que a norma de desempenho e se os arquitetos não projetar em pensando em layouts que ajudam a minimizar a questão das interferências sonoras eles não vão atender as normas de desempenho e aí o atendimento da norma de desempenho ela vai ela vai onerar o curso daquele daquele empreendimento vou mostrar para vocês mais um pouco sobre isso né então a gente tem existe na norma de desempenho valores especificados para cada

tipo de situação então em fachadas a gente tem a exigência de isolamento de 30 decibéis quando eu tô exposto uma rua muito movimentada e isso significa que este som que está sendo gerado lá fora ele tem que chegar ele pode chegar lá dentro mas ele tem que ter um ruído ambiente o nível de ruído ambiente baixo o suficiente para você conseguir assistindo televisão por exemplo eu vou conseguir conversar com uma outra pessoa entre os ambientes dentro de um apartamento né entre unidades habitacionais distintas a gente também tem critério isolamento então entre salas e quartos as

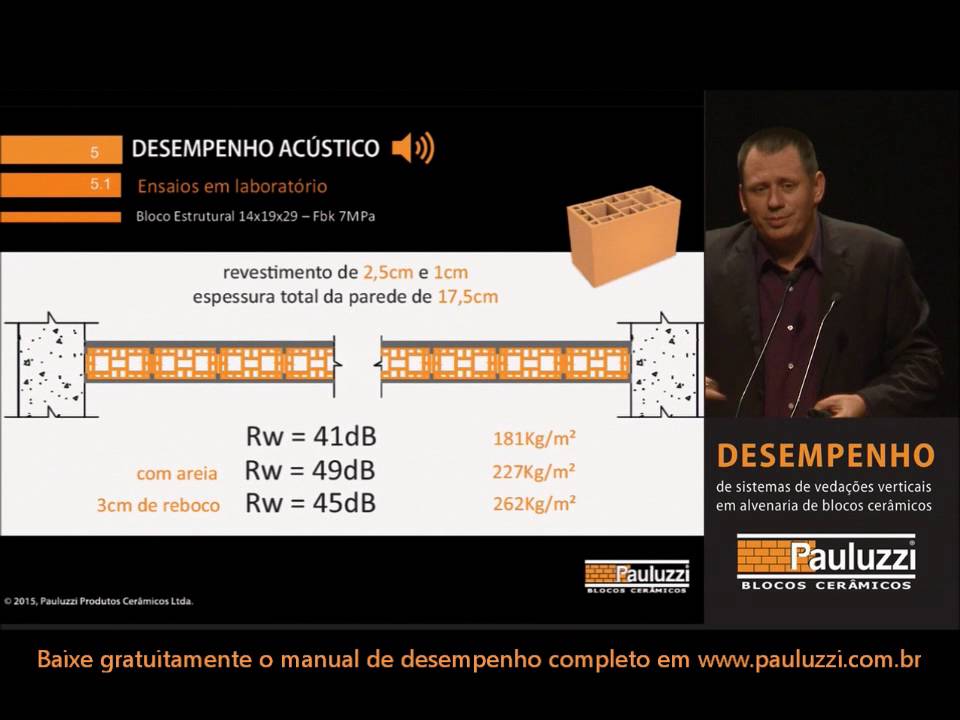

paredes elas tem que isolar 45 decibéis entre duas salas o isolamento tem que ser de 30 de 40 decibels entre em salas e áreas comuns do prédio isolamento tem que ser de 30 decibels então esse esse isolamento uma parede de tijolo maciço decisão mas estão tijolo furado ela já a conta desse isolamento mínimo que tem que ter entre salas e salas equação entre estados estados mas se você propõe um projeto que eu tenho a sala de um de um apartamento fazendo um parede de 6 né fazendo dividindo como um quarto do outro apartamento eu tô

gerando uma demanda de isolamento maior que o sistema convencional ele ele exige né eles não ele dá conta de fazer isso quando eu falo de paredes maciças na hora que eu começo a colocar janela olha o que que acontece eu tenho aí uma parede mas isso aí tem um isolamento 50 nesse bel se na hora que eu vou começar na colocar um um oitavo de vidro ela já passa a isolar 29 ela isolava 50 ela passa eles aula 20 bom então qualquer intervenção que eu faço de porta janela enfraquece muito sistema construtivo e aí por

isso que a gente vê muito falando sobre esquadrias acústicas o demônio sobre os quadrinhos acústicas é porque na verdade é o mais importante você investir na abertura no isolamento saber tudo porque ela enfraquece o isolamento do da construção tradicional que é o tijolo por exemplo e aí eu posso pensar também na questão do do meu layout os arquitetos eles devem pensar primeiro nessa questão do layout dessa organização do projeto nessa partido arquitetônico de forma com que minimize problemas problemas acústicos aqui eu tenho um exemplo de um projeto que é um projeto que eu faço do

consultoria para norma de desempenho né pede de edificius um edifício de apartamentos e aqui tem a frente do prédio lá tá aqui né desse lado esquerdo e a frente da e ela vai voltar aqui uma rua silenciosa mas a parte do fundo tem uma quadra nesta quadra vai ser a fonte de ruído para os meus vizinhos né para os proprietários do prédio além disso tem uma outra situação que são as áreas privativas as áreas privativas normalmente elas são lugares onde as pessoas fazem churrasco faz festa e aquilo ali na hora que eu tenho uma parede

do lado que é um muro de divisa com o vizinho são vai bater e vai reverberar e vai refletir né reverberar vai refletir jogando esse esses são direto para os apartamentos de cima então é um problema que vai acontecer não não está contemplado pela norma de desempenho ela não fala das áreas privativas mas ela fala das fachadas e se eu não atender se eu mesmo eu atendendo a fachada dentro do que a nossa desempenho exige que é os 30 decibels muito provavelmente eu vou ter ruídos acima dele gerado pela área privativa e seja um problema

de de projeto uma decisão de projeto aqui ó nesse nesse mesmo empreendimento tem uma outra exemplo eu acho legal que é do salão de festas nesse salão de festas você vê que a garagem ela ela tá entre os apartamentos estavam de festa então naturalmente ela é um isolante acústico se eu colocar salão de festas imediatamente baixo do 102 eu ia ter que investir em isolamento naquela lá já investiu isolamento naquelas vedações porque o som ele é passado com muito mais facilidade navio coloca garagem no meio ele eu tô criando como se eu tivesse paredes duplas

né o som que vai que vai passar por cento e dois pra cima eu dos carros andando e não dos bom então próprio projeto ele ele 5.000 de proteger a questão acústica dentro dos apartamentos na planta do pavimento a gente também consegue perceber situações onde a gente poderia evitar com o uma opção de layout mais é um layout que seja mais amigável com relação ao som né então aqui a gente tem nesse segundo pavimento aqui as paredes que tem que ter um isolamento de 45 não é que são entre quartos ali tá o quarto 203

com quatro 204 em vermelho tá 45 entre salas 40 a fachada ele tem que ter o isolamento de 30 a do fundo né porque é uma situação diferente aí eu tenho appel a fachada dos prédios já voltada para o fundo por conta área de lazer e a fachada da frente 25 e houve uma mudança do dos proprietários do apartamento zezinho diz e esse caso é interessante que na verdade é um pai e filho aí que que ele fez ele pegou um quarto do apartamento 202 incorporando 201 só que aí eu tenho uma parede maior para

fazer um isolamento essas parede de 45 tem que realmente verificar se o sistema construtivo da conta desse isolamento se não vai ter que incorporar alguma outra coisa além de sair uma outra situação bem interessante é importante né fala interessante mas ela é importante é a questão do ruído hidrossanitário então a localização destas descidas the charts nessas descidas de tubulação ela pode causar um incômodo que no projeto muitas vezes as pessoas não se preocupam com isso mas depois quando elas as pessoas estão usando aquele lugar é um incômodo muito muito sério para várias pessoas eu mesmo

já tive uma situação de uma consultoria em que a oi filha não era de norma de desempenho que era dentro de uma de uma mesma residência o banheiro da filha ele passava tubulação na cabeça do pai né assim o quarto estava virado por outro lado o pai deitava numa posição que ficava bem de frente para tubulação do da água do chuveiro era uma atualização pressurizada ele tá novinho com mais força e aí a menina que acordava assim quando amanhã para tomar banho para ir para escola e o pai acordava o pai não tinha que acordar

nesse horário ele acordar fala super nervoso com aquela situação e aí o que que é uma solução de layout que poderia ter evitado isso aí aí nessa imagem a gente tá indo aí em roxo os pontos onde tem problemas com relação a posição das da tubulação hidrossanitário então a gente vê lia no apartamento 501 é possivelmente o a pessoa que vai dormir daquele lado ela vai escutar a água descendo subindo ali crescendo né da água descendo ali e isso vai causar um certo incômodo então esses são lugares onde a gente tem que ter uma preocupação

de isolamento da tubulação e esse também da previsto pela norma de desempenho em que é um custo adicional para o empreendedor que a gente pensa lá no prédio de apartamentos com 20 andares isso é um curso considerado né ali dando um zoom eu peguei esse esse esse projeto eu peguei os layouts do que os arquitetos foram fazendo para cada apartamento e aí é a gente vê ele é o quarto olha a posição da cama ela é bem encostada aonde está o chuveiro então a pessoa que vai deitar e ela vai escutar essa mal a outra

pessoa que é do outro quarto né então acesse pelo outro lá que vai quê que vai ligar o chuveiro pode acordar ele fala um problema de incômodo que é previsto pela norma é ele tem uma exigência e pode ser solucionado no projeto e aqui a gente tem uma outra situação que a situação do ruído de impacto né quando eu falo de isolamento de ruído não deixa o joelho passar de um lugar para o outro tem outro tem duas formas de propagação nesse que eu e da ério quando eu tô falando ali na imagem a gente

consegue ver né uma televisão de um lado e esse som que passa pelo lado chega no apartamento de cima e a pessoa te escutando televisão esse ruído aéreo mas no conjunto do lado a gente tem pessoas dançando né eu pessoas caminhando no andar de cima esse caminhar no andar de cima quanto mais rígida for a sua estrutura mas ele passa como rede estrutural e ele é um toque toque que só é possível solucionar uma maneira econômica durante a obra isso aí a gente faz colocando uma manta sobre o contrapiso existe também uma exigência de isolamento

mínimo velho oh lnt w e a gente usa materiais como esses aqui ó é isso aqui é uma manta de resíduos de borracha ela fica debaixo do contra piso contrapiso em cima dela aqui formando uma camada de 4 a 8 cm e o material de acabamento é o material que a pessoa quiser usar né não porcelanato rindo ele não vai ele ele tem que dar conta de amortecer sem trincar essa superfície mas aqui a gente vê por essa imagem é como que é gerar você pessoal do ruído estrutural tão celular tocando vibrando né tá só

vinho branco bom e como que altera a questão do da superfície que eu coloco debaixo dele então ruim estrutural ele só é resolvido na fonte então se a fonte é a pessoa pisano eu tenho que colocar uma coisa de baixo e fica debaixo desse contra piso que é esse tipo de solução construtiva e a gente vê a manta amanhã tem que subir no rodapé passar tem que passar pelo pela camada de contrapiso porquês inácio essa estrutura do contrapiso pode vibrar livro a parede e passa o toque toque para baixo do mesmo jeito então tem um

detalhe construtivo importante na imagem do lado tem uma sobreposição das mantas que se não houver esse existe um lugar onde eu tenho contra piso encostado na laje esse som vai passar da mesma maneira eu posso pensar nisso depois possa mas aí eu vou engessar um pouco as soluções nesse caso aí a gente tem um piso vinílico piso vinílico ele como ele é uma borracha ele vai amortecer sem impacto não vai deixar essa em baixo então é uma solução é que vai depender da opção de de acabamento do proprietário né a gente pode tentar isolar os

ruídos com forro mas é muito mais difícil vai gastar muito mais então é uma um problema a ser resolvido durante a obra durante a obra durante o projeto não tem muitos como fugir disso e aí pensando nessa história do projeto mesmo a gente vê aí ó como que um projeto pode minimizar o gasto com isolamento então eu tenho duas implantações esse uh uh é é o mesmo desenho é a mesma área só que uma tá com o virado para frente para dar para frente da fonte né que é o rei do tráfico e ao virar

de costas não né nessa primeira opção da esquerda que que acontece é essa parede toda do perímetro inteiro é uma parede que está exposta ou ido então eu vou ter que gastar mais nesse isolamento ali e a outra só no sol eu tenho uma área muito menor de fachada para poder ir lá olha como que é a mesma o mesmo desenho a mesma área colocar disposto de forma diferente vai diminuir o custo com o isolamento e na parte de baixo a mesma história né gente tem como se fosse em vários edifícios um conjunto é a

forma da esquerda ela ela cria uma situação e que os prédios que estão na frente ele é eles tem que ter um tratamento para poder fazer esse isolamento espécie de trás já estão protegidos quando eu viro isso 90° eu tô criando uma área de reverberação entre eles ele aumentando a questão do ruído tráfico está chegando em todos os os apartamentos né eu tô toda a fachada e que eu poderia ter resolvido isso na no primeiro desenho que é o desenho de implantação isso acontece o tempo inteiro na cidade né aqui tem uma vista aérea né

da de um bairro daqui da minha cidade de ipatinga e aqui tem uma uma solução né decorrente do plano diretor que é o recuo por conta da janela lá então você pode até alguns anos atrás eu poderia colar na divisa desde que você não presta mesmo não que você coloca janela você tem que recuar ali o metro e meio aí esse recuo ele gera esse esforço se esses buracos no prédio né então quem não quis nunca percebeu que quando você tá lá na cozinha que normalmente funcionários e usuários da cozinha pessoa que está lá embaixo

tá escutando o a pessoa o outro que mora lá no no décimo andar conversando como se eu tivesse conversando no ouvido dele que ele acontecendo ali conta batendo refletindo batendo refletindo está sendo direcionado para os vizinhos então a gente tem eu gosto de chamar isso de posto de reverberação é um problema da da implantação que gerou uma situação problemática para o ruído né de dentro dos apartamentos dentro das residências dos plantas mais simples que a gente pode ter aqui ó esse aqui a gente tem quartos que estão protegidos uns dos outros através do banheiro o

banheiro virou um elemento que quiser rola entre a suíte o quarto da esquerda a gente tem um corredor entre os outros dois quartos que tem uma parede que divide um do outro a gente tem armários nessa podia ter melhorar um pouco mais isso aí eu podia deslocar as portas né a porta do quarto com a cama rosa dava para fazer isso e fazer com que o armário vs até a ponta ele é virar um elemento de isolamento isso já ia solucionar um problema é aqui a gente tem uma situação semelhante né então tem um quarto

mas uma suíte um banheiro social e o outro quarto o banheiro é o que vai ser o grande elemento isolante entre os dois quartos oi e aí tem uma outra conversa tá falando do tempo inteiro aqui de isolamento da questão do ruído da rua que incomoda um vizinho que incomoda o outro e eu não falei no início e quando a gente tem lugares onde eu tenho que projetar o som da voz no donos eu tenho um interlocutor não é um ou 21 uma pessoa falando ou uma banda tocando e alguém escutando eu tenho que tratar

esse ambiente para fazer com que não aconteça excesso de reverberação né o o eco né na fala dos leigos como que eu trato isso né com materiais de absorção que controlem a projeção do som são as opções materiais reflexão para projetar o som para o final e materiais de absorção para poder controlar as reflexões indesejadas é esse vídeo que vai passar aqui ele é bem legal porque ele mostra a influência dos ambientes dos volumes dos ambientes e dos materiais e no tipo de som que o projeto não vou colocar aqui preciso ouvirem e aí g1

e aí e aí e aí e este mito de neve do neymar faz tem caminho passe mar como é que marcos [Música] rolim irmão e não somos outros no creeper são joão do espírito de um o sexual eu já vou deixar e aí um lápis mcdonald representation motivo você quiser eu não tenho 15 perfis dedicar ao na boca caramba não e aí e aí e definiu que o neymar mas não agora por favor e aí é eu acho legal esse vídeo porque ele mostra as diferenças os diferentes ambientes e como que ele se comporta com

relação ao som e de que aparecendo que nenhum pode ter reverberação mas isso é de acordo com o tipo de uso que eu vou ter ele né então aqui ó existe uma norma que a nbr 12791 que ela fala qual que é o tempo ótimo de quer liberação para para casa tipo de espaço que a gente veio aqui ó é um cinema ele tem que ter e aí de acordo com o volume então quanto maior o volume maior é o tempo de reverberação isso acontece naturalmente e a projeção do som também quando os ambientes vão

ficando maiores elas também a reverberação tem que ajudar a projetar esse som do sol que está sendo tocado tá sendo dito ali então a gente vê o cinema ele tem um tempo de reverberação cinema sala de conferência mais baixo valores que vão de 0,4 até um 1,3 segundos né já uma as igrejas lugares que tem música de órgão eu tenho valores que vão de 0,8 segundos até 2,1 segundo ali assim 2,2 é porque isso porque a música com o órgão ela precisa de ter a reverberação para ela preencher o ambiente ela preencher o espaço eu

não posso ter um som seco então dependendo do tipo de instrumento o tipo de uso uma ópera se botar uma um soprano pra a cantar ali no lugar que eu tenho uma um espaço muito seco com pouca reverberação acabar com a voz dela e ela não vai conseguir projetar o som da maneira correta então é o tempo que verbera são varia de acordo com o uso né a demanda tempo ótimo de reverberação varia de acordo com esse uso e existem alguns algumas formas vocês perceberem essas diferenças diferentes tempo de reverberação que tem um link que

mostra as variações nos tempos de reverberação 0,2 0,5 1 segundo e meio e vocês vão percebendo a diferença de isso aí mais ou menos como aconteceu ali no vídeo que que a fórmula o básico do tempo de reverberação né então a diretamente proporcional ao volume e inversamente proporcional absorção que eu tenho uma no ambiente é aqui vou passar rapidinho um projeto né tem projeto de mostra-se comportamento acústico só você vê ali ó tempo ótimo de reverberação desse desse projeto aqui 0,5 segundos eu não faço um tratamento acústico em 500 certo eu tenho 3,80 86 segundos

então o objetivo do projeto é pegar o 3,66 e passar aí para 0,5 e aí como que eu faço isso eu tenho que especificar uma eu tenho há tabelas que mostram isso então toda vez que chega o material novo o que me interessa é essa curva deve solução por frequência e qualquer quantidade de material que eu tenho que colocar e a localização desses materiais né então aqui a gente tem esse material aqui de catálogo da christophe né que é esse material aqui ó a lã de pet com tecido na frente e aí eu posso mudar

o tecido que o que eu quiser esse essa imagem do catálogo uma imagem de um projeto meu ou mostrar-lhe mais na frente que foi feito os quadros da via sacra dentro de uma igreja para poder absorver o som e aqui passa rapidamente o home theater não home theater é um lugar onde eu tenho que ter um tratamento sacos porque se eu não tiver eu tô gastando dinheiro à toa como equipamento né então ele ó é primeira coisa começa um projeto é que a imagem final desse projeto mas começou um projeto que eu preciso resolver descobri

quanto que eu tenho que isolar então eu tô pensando ali que eu tenho um ambiente externo 85 decibels tem que chegar ali dentro 45 que existe uma outra norma que a dessa 52 que fala isso então o meu isolamento tem que ser de 40 e esses são os materiais que eu especifiquei ele o painel wall para piso é o drywall com lã de vidro com 50 milímetros e as portas que que garantem esse isolamento na entrada saída ali como é feito o isolamento você que eu tô mostrando os materiais mas existe um cálculo para poder

compor o isolamento de cada um deles eu parto para a questão da reverberação então esse é o comportamento do ambiente os 3,86 segundos e 500 festa e tem que baixar para 0,5 e aí o que que eu vou fazendo eu vou inserindo os materiais com os coeficientes de absorção deles os lugares que eu tenho a percepção de que o lugar que vai precisar de mais absorção ou não e faz com que esse som é essa reverberação volte para o 0,5 é então esse material que eu tenho que essa essa paris no fundo ali isso é

é um material com esse aqui né que é um madeira mdf perfurado em ranhurado e garante essa absorção ali os quadros são desse material que eu mostrei antes não dá ter sorte oi e a localização desses espaços ela foi pensado junto com o arquiteto na verdade arquiteta aí é para poder fazer com que a projeção do som cheio de uma maneira correta nas pessoas ali onde mais eu preciso de pensar em projetos específicos de acústica até agora a gente entendeu que a gente não faz projeto sem pensar e acústico mas existem lugares onde eu preciso

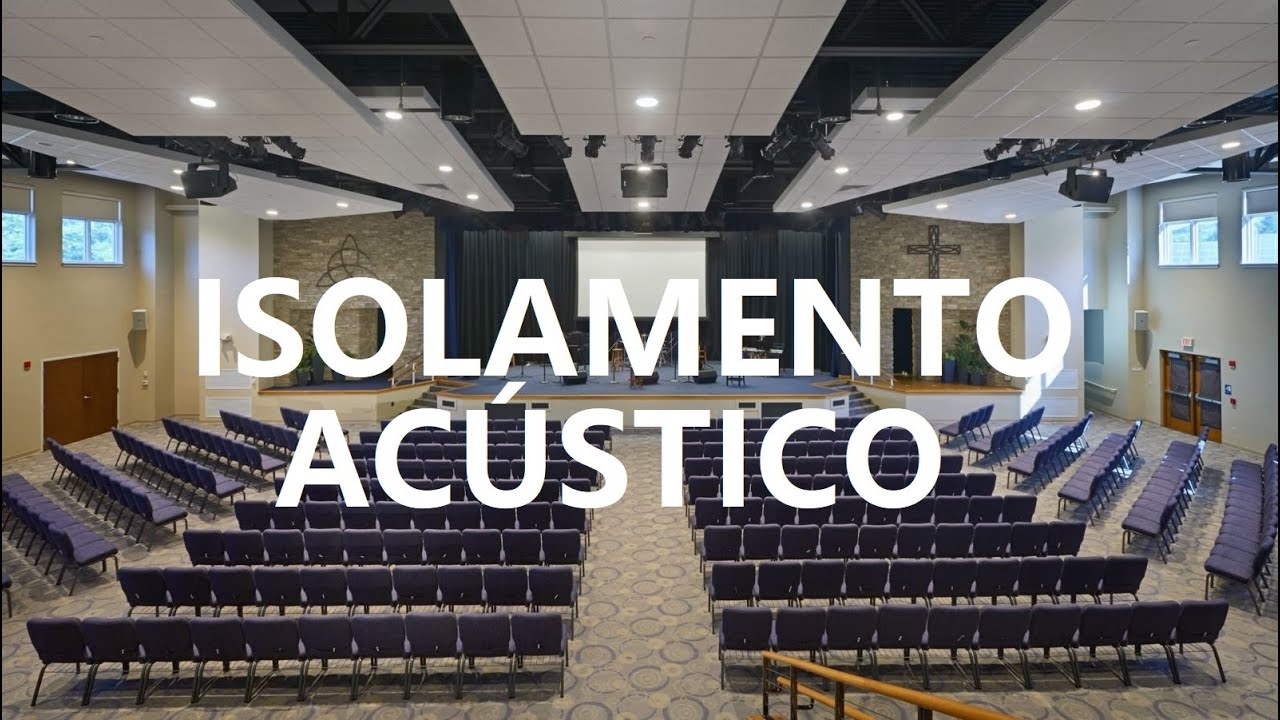

de um especialista em acústica para poder tratar esses lugares né teatros auditórios igrejas call centers salas de aula salão de festa sala de reuniões casas noturnas home theater né que a gente tem filarmônica de helsinki que ela é super interessante que ela é toda de vidro pessoa ver tá circulando ali por fora ela ver o que tá acontecendo eu devo mas ela não escuta nada então um negócio assim mas experiência incrível essa ver que tem a questão da forma os materiais do que faça o que esse ambiente project essa essa orquestra para quem tá ouvindo

né então quem entende é quem sabe exatamente qualquer lugar que ele tem que sentar para poder perceber o som da maneira correta né é aqui a gente tem o teatro né chato centro cultural usiminas projeto do marco antônio becker é o auditório do hospital márcio cunha projeto meu que tem essa questão desses materiais essa madeira que tem ei essa daqui ó ó é aquela parte de madeira madeira perfurada e o forro é o forro de gesso cartonado perfurado e e esse quadradinho aqui e ela tem uma escalonamento liga para poder fazer a difusão desse som

e a forma né dessa plateia uma forma para fazer com que todo mundo fica mais próximo possível do palco e aí ele vai ouvir se são direto não é à toa que o auditório ele escalonado o que a gente vê a gente escuta com nitidez isso aí é uma uma premissa básica muito importante para a questão acústica aqui a igreja que eu comentei com vocês então essa igreja tem uma história muito legal ela é tombada então ela não poderia receber nenhum tipo de intervenção nova e tinha nessa tem até um vídeo explicando direitinho essa questão

das igreja é ela já tinha os quadros da via sacra lá mas nos quartos pequenos de madeira e eu perguntei se os padres eram tombados e aí o que que eu fiz eu fiz o calculo do material pensando que eu usaria esse material então nesse caso eu partir do material para poder fazer né e e calcule a área que eu precisava dividir pelos 14 passos da via-sacra e me deu o tamanho que eu que eu que eu precisava ter decipado para ele poder fazer essa absorção além disso eu fiz os bafos né que são esses

alimentos aqui em cima pendurados parece umas bandeirinhas que eles são removíveis então é para a questão do tombamento não tem problema né e a parede do fundo ela já tinha uma intervenção e aí foi substituído pelo sonar e que é um material de absorção também a igreja na igreja eu já comentei a questão do pastor que fala e precisa ser ouvido normalmente tem uma situação muito comum numa igreja que a pessoa sentar debaixo de uma galeria a que está curiosa para conhecer aquela igreja ela senta no pior lugar e aí normalmente essa os sons que

chega ele é o som super com muita reverberação e ela não fica não é um lugar onde a pessoa não se sente bem é o que eu falei a questão do conforto acústico ele é muito subjetivo às vezes você está incomodado você não sabe que tá te incomodando você tá no restaurante que a gente tarantino é bom mas quem não é bom ah não sei comida é boa mas eu não gostei de ficar ali é tão barulhento ele tem tanto ruído de fundo que você não se sente bem você tem que falar gritando então se

senta para assistir uma festa ou para assistir lá uma uma missão culto se você não entendeu que a pessoa tá falando você não tem paciência de kally te incomoda né então é um lugar onde você precisa de é um tratamento acústico nas escolas existe um lugar mais importante do que você ter uma má nitidez uma inteligibilidade do que aqui um aluno o professor está falando que o aluno se você não compreende aquilo aluno eu gosto de falar isso assim os alunos de ensino infantil mais importante ainda são crianças estão aprendendo a falar né então tem

uma faz um dia que a pessoa criança fala ela ela aprende por repetição tá se ela não escuta direito eu não vai falar direito então as escolas são lugares onde deveria ser obrigatório questão da acústica 1 o walle onde estava ansioso por favor saiam auditório né e aí é um auditório de uma escola que eles fizeram é interessante essa história aí é um projeto projeto novinho assim acabei de entregar ele para o cliente ele tinha um problema com vizinhos os vizinhos reclamavam dos do auditório e aí a pessoa foi lá e fechou o história todinho

fechou a parede fechou janela fechou o tinha uma telha uma telha metálica gera muito ruído aí colocaram um o forro com lingerie por cima mas na hora que fechou tudo criou uma espécie averbera são ele dentro aí você não entende nada e aí um aluno vai apresentar um dia das mães são a todas as mães e os pais lá não consegue entender que música estão cantando então tem que ter tratamento acústico tem que se preocupar com isso salões de festas nos salões de festa são lugares em que é acústica ela acontece pela pela p bom

né normalmente os vizinhos reclamam e salão de festa preciso de termos rolamento acústico mas ele é um lugar como um restaurante se você não tiver um conforto acústico para aquele lugar ali se você não tem muito paciência de ficar ele te incomoda né uma festa que as pessoas começam a falar alça não entendi você não consegue você vai vai fazendo o que a gente chama de efeito lombardi com falar alto vai falando mais alto para poder ser ouvido e aquilo é um ciclo né vai piorando mais ainda questão do ruído ali dentro é ambiente de

trabalho na espaço corporativos esses open play ou play open offices são escritórios que tem tipo 100 pessoas trabalhando todo mundo tendo que ficar no seu seu da sua estação de trabalho falando no telefone falando com alguém concentrado e o outro tá ali do lado fazendo a mesma coisa atenção não tiver um tratamento acústico adequado para esse lugar tem problemas de produtividade né eh também quem tiver mais em e aí tem tem uma série de vídeos que que eu fiz a respeito disso aí porque é um lugar é uma questão de saúde e de produtividade da

empresa na sala de reuniões né hoje em dia a gente tem muitas histórias de videoconferência nós somos praticamente numa situação dessa de videoconferência então se você não cabe também esse som você tá tá transmitindo uma informação é com problema né e as informação com problema ele perde o dinamismo da da reunião então uma vídeo conferência que ela faz é fazer com que a pessoa que tá lá do outro lado parece que ela tá ali dentro do mesmo espaço você não tiver uma acústica boa naquele lugar ele você não vai conseguir fazer com que a reunião

aconteça de uma maneira dinâmica e fluida né onde mais a gente tem restaurantes hospitais áreas gourmet qual os coworkings né uma pulverização de coworking aí ou usou pense a praça de alimentação aqui um projeto de um coworking que eu que eu desenvolvi e aí é esse aqui ó eu nem preciso falar de acústica aqui mas eu fiz um zoneamento do lugar pensando nessa questão das dos ruídos então ficar em vermelho é onde vão ficar as crianças a mara que diz que tem lá as estações de trabalho coletivas ficam no meio do caminho porque ela se

incomodam com as crianças mas não tanto quantas as individuais as individuais ficam mais recuados então tem uma graduação do ruído like vai me ajudar no economia de materiais que eu posso usar ali as praças de alimentação são lugares extremamente reverberantes eu vovô propor para vocês um teste simples pensa numa praça alimentação que não tem um tratamento acústico e tem escutar uma mensagem do whatsapp você tem que colocar no máximo e você não consegue ouvir porque o som que está sendo gerado ali é tão ao e ele é tão misturado que você não tem uma sensação

de que se está confortável ele é o lugar barulhento eu particularmente sou muito incomodado com praça de alimentação os restaurantes né aqui é um restaurante que a gente fez uma mostra que tem esses painéis de gesso acartonado também que foram como nuvens e nós fizemos um piloto aqui de uma coisa que nós temos vontade de fazer sempre que é o antes e depois para mostrar para as pessoas a diferença porque é a questão da subjetividade ela torna o trabalho um pouco assim é como se fosse escolha e não é né então olha o antes e

depois dessa desse projeto é e aí e é isso né questão da acústica ela tem que ser prevista pelos arquitetos porque o arquiteto ele é o profissional que entende de acústica que sabe que dessas demandas que sabe que os espaços eles são sentidos não só pelas pelo olhar mas o sapo pelo fato pela audição né então é antivírus problemas direcionar os problemas duas pessoas mais indicadas ou tentar resolver isso de uma maneira é inteligente no projeto é papel do arquiteto né e eu falei no início que o sono é palpável né ele é ele mas

ele pode ser manipulado vou mostrar para vocês o som palpável e aí eu finalizo a nossa conversa aqui ficou disposição de vocês quiserem perguntar fazer algum tipo de questionamento mas mais informação eu tô disponível e eu queria agradecer a lucinéia e a natalie pelo convite achei bem bacana a proposta da gente poder continuar mesmo com com essa com esse isolamento e essa oportunidade de chegar até você de uma outra maneira é fico à disposição aqui estão todos os meus canais comunicação ele espero que vocês gostem em confirma o desafio aí espero vocês lá as imagens

os meus interlocutores obrigada um abraço
