[Música] muy buenas a todos estamos aquí en nuestro canal volteo y hoy vamos a hacer pues una me pasa como como a Joan Joan olaria un saludito que no paro de hacer inventos y cambiar cosas para enseñaros muchos me decí cuánto te ha costado la instalación pues estoy todo el día cambiando cosas vendo cosas consigo cosas de aquí allá y estoy todo el día haciendo inventos eh principalmente para enseñaros y para que aprendamos todos juntos eh Y pues pueda servir todas mis experiencias y todas las cosas que hacemos aquí los frikis de de la electricidad
de los voltios y los amperios entonces he conseguido eh por cosas de la de la vida he conseguido un montón de estos de los m8 no sé si os suena los m8 que son las eh Son los que van perfectos para eh las baterías prismáticas de ya de de 100 ampos hora de 280 ampos H todas estas baterías prismáticas van fenomenal con con este tipo de de dispositivo eh para las batrium eh antes tenía los los lombos porque los utilizaba para para las 18650 Cuando hice los packs de baterías esos packs de baterías se los
regalé a mi hermano creo que eran 17 packs de batería él los va a poner paralelo serie ya lo veréis en en unos vídeos que ahora el hombre termine eh Ya os lo enseñaré Entonces le voy a dar los los lomos y yo voy a cambiar los m8 Entonces vamos a ver en este vídeo el cambio qué es lo que voy a hacer etcétera etcétera vamos a ir viendo cosillas vale venga vamos a ello mira lo Primero lo primero que os voy a enseñar es lo que estoy haciendo ahí tenéis Eh Esto es la la

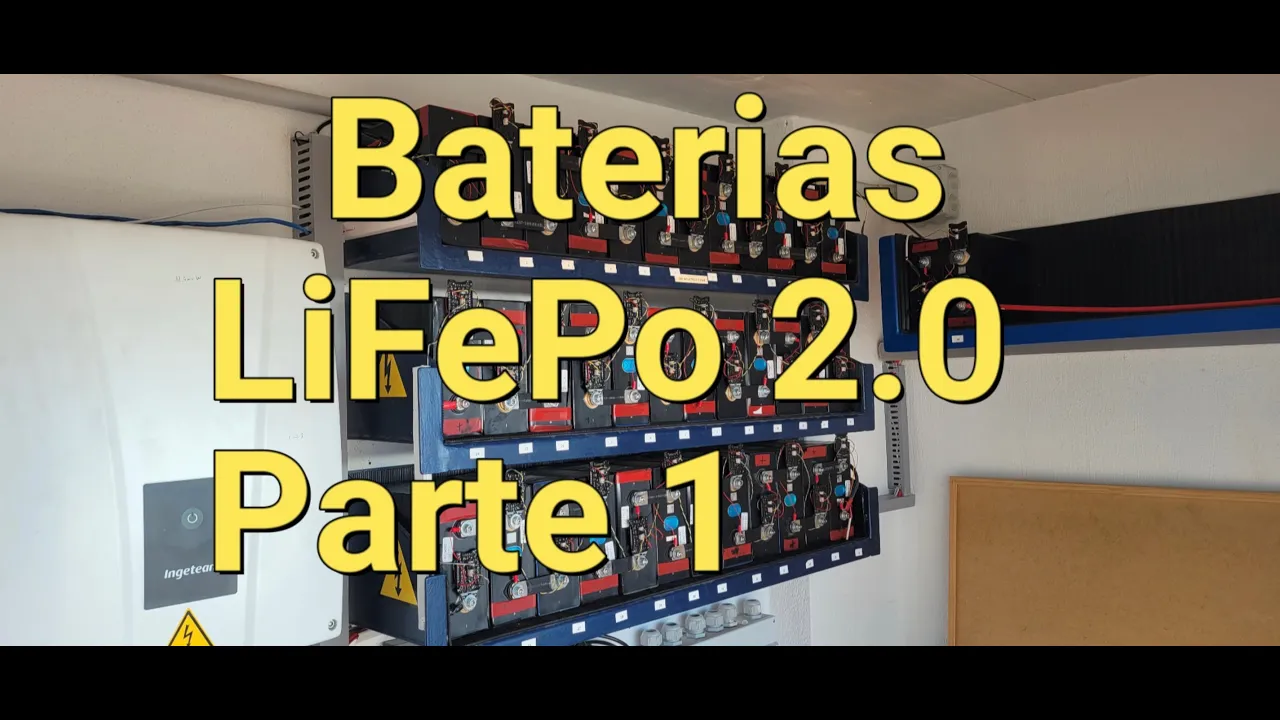

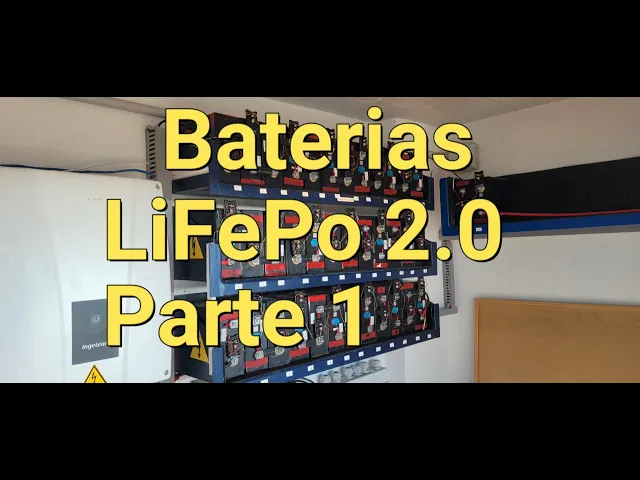

batrium eh Y estoy eh poniendo todas las baterías prácticamente a tres con 55 351 a 360 las estoy las estoy balanceando están veis que hay alguna que está un poquito más baja esta está un poquito más baja eh Y las estoy poniendo prácticamente al límite 99 100% de capacidad de las celdas vamos a ver las celdas y os voy a explicar un poco qué es lo que vamos a hacer Bueno Este es el pack de baterías que tengo en mi casa ya lo he visto en muchos vídeos baterías prismáticas 280 amp hora las veis ahí
e eh fue el primer pack de baterías que hice prismáticas he aprendido muchas cosas desde entonces y os quería quería compartirlas con vosotros eh Para que no os pase lo mismo que me ha pasado a mí errores que he cometido cosas que he ido aprendiendo no quiero que a vosotros os pasen cosas parecidas como las que me a pasar a mí lo primero que hay que tener en cuenta esto lo bueno que tiene esto la batrium y esta tipo de instalación es que es ampliable Qué significa que yo he puesto otra otra bala aquí y
y la lleno y la voy a ir llenando poco a poco con el tiempo cuando tenga dinerillo cuando consiga eh baterías de 280 amp H pues las iré ampliando eh estas baterías que yo voy a ir poniendo eh tienen un problema que me pasó nada más empezar al cabo de un tiempo si las ponéis si no las Vais a ampliar no hay problema pero como lo bueno que tienen esta instalación es que se pueden ampliar Pues tengo un pequeño problema que tenéis que tener muy en cuenta es decir la batería un es el negativo super
importante lo veis la batería un es el negativo y el positivo es la última La 38 es un sistema este sistema de de de batrium que la tenemos aquí la batrium funciona así de esa manera la tengo ahí Cuál es mi problema que cada vez que pongo que pongo una batería nueva cada vez que consigo pongo dos otras dos dentro de un tiempo pondré igual si no me es suficiente pongo dos o lo que sea lo voy a ir ampliando poco a poco tengo la opción de ampliar poco a poco que esto os puede pasar
a vosotros Mucho igual ponéis unas una una bancada de baterías y de repente decir No me llega o consigo un buen precio hay compras conjuntas de baterías tal Voy a poner otra bancada de baterías voy a poner otra tira de baterías lo bueno en principio es que simplemente hay que poner soltar ese tornillo de ahí poner los dos baterías poner los dos eh lomos o los m8 ponerlos ahí y ya tengo Eh mi banco de baterías ampliado cuál es el problema que si hacéis como yo que es que no me di cuenta en su en
su día y ponéis el positivo Aquí el problema Está que cada vez que que pongas aquí entonces es una como ahora yo me da mucha perencia Hace mucho tiempo que lo sé Eh Al cabo de poner en cuanto la puse a funcionar a los pocos días ya dije la he cagado Pero bueno no quería desmontar otra vez todo el banco de baterías es un palizón y no quería desmontarlo eh como ahora voy a cambiar todos los lombos ahora Vais a ver que voy a ir cambiando todos los lombos por m8 que son para quitar este
plastiquito que queda un poco así cutrecon estos lombos de una forma tal para no sé lo he hecho la mejor manera que se me ha ocurrido entonces eh voy a voy a quitarlos todos y voy a poner todo m8 para quedar mucho más limpio y va a quedar mucho mejor como que tengo que desarmar todas las todos los las busbar que se conectan entre una batería y otra y tengo que desarmarlas todas y volverlas a poner pues digo ya que estoy pues ya que les voy a desenchufar todas las busbar lo que voy a hacer
va a ser darles la vuelta esta la girar las girar todas las iré girando todas todas otra vez todas las giro todas ya que las he desenchufado les tengo que quitar la barra y desenchufar los lomos eh las girar todas las barras y pondré el negativo lo voy a poner aquí arriba de tal manera que en vez de estar ese negativo arriba va a estar abajo lo enchufar aquí esto lo tendré que Modificar un poco y y pondré el uno aquí va a estar el uno aquí y el 38 ahí de tal manera que si
pongo más baterías será 39 40 41 42 y no será no tendré que moverlos todos es que es una es una locura cada vez que porque muchas veces cuando tengo una batería veis por ejemplo aquí están las que están ya balance creando pues enciende la luz y sé que es la 22 eso en el menú de la de la atrium puedo ir mirando qué batería está balanceando Y qué número es Y si hay cualquier problema de medición o cualquier problema lo puedes ver eh fácilmente mirando en el en el en la atrium la 18 está
balanceando la 19 está balanceando la 20 no está balanceando la 21 no pero la 22 sí veis que se ve así perfectamente entonces Esto va muy bien para frikis como yo Entonces el día que lo amplío tengo que quitar todos los todos los numeritos y volver a poner todos los numeritos moviéndolos de un lado para otro es un rollo y conforme tengo más baterías es más rollo Entonces ahora lo que voy a hacer va a ser quitarlos todos Y de paso como hay bastante sol estoy aquí que hay un montón de sol las estoy poniendo
todas al máximo y lo que voy a hacer ya que las tengo que girar las voy a poner todas en paralelo todas todas todas en paralelo y con un cargador de estos que tengo que es un poco más grande Vais a ver que las voy a poner eh a cargar para ponerlas al 100% todas en paralelo las voy a dejar todas clavadas al 100% en paralelo y luego las voy a poner otra vez en serie bien puestas en serie para eh poder empezar como hacerles un reinicio a todas las baterías qué es lo que habría
que hacer en estos casos cuando empecéis a montar un banco de baterías ya lo dice en vídeos anteriores lo de conectarlas todas en paralelo que les va muy bien antes de empezar a hacerlas funcionar todo el banco de baterías Así que ahora le voy a quitar toda la luz a todas las baterías seguramente no va a poder ser en un vídeo porque esto tiene un curro importante y os voy a ir enseñando Cómo va a ir quedando así que me voy a poner a ello la bó bueno os acordáis que os he dicho que las
iba a poner todas en paralelo y las iba a cargar etcétera etcétera buen no ha hecho falta al final con la bms un poquito poquito de paciencia eh 100% 360 el límite 100% realmente es 365 pero 0,05 mv es nada esto ahora mismo están al 99.9 por y tampoco quiero estresar lasas más las baterías pero hacía meses que no las balanceaba al al prácticamente al 100% que le ha venido muy bien Ya están todas ya veis que están todas prácticamente balance y lo próximo que voy a hacer va a ser Apagar eh la bms y
ponerme manos a la obra las tengo todas balanceadas Así que no voy a hacerlo de ponerlas todas en paralelo que no me apetecía mucho porque me era necesario estar tiempo eh haciendo era necesario estar durante un tiempo con las baterías conectadas para que pase la energía de unas a otras que es el famoso balanceo activo que que más de una vez tanta controversia llevado en algunos vídeos el balanceo activo lo que hace es pasar la energía de una batería a otra y este no es el caso eh el en este caso eh estamos utilizando balanceo
pasivo que es lo más normal hemos estado con todas las resistencias que ya están bueno estáis viendo aquí fotos que ya están están apagadas Ahora me voy a poner manos a la obra que me vo a llevar un ratito vamos a ello Bueno lo primero que he hecho ha sido y lo estáis viendo aquí lo primero que he hecho ha sido ponerle al intim que la batería no tenemos batería batería no configurada le digo que no hay batería y entonces ya se aisla todo el todo el equipo todas las baterías están aisladas del inversor lo
primero que hemos hecho lo segundo que voy a hacer va a ser manualmente Tengo este botón de pánico apas aquí y se separa ya no hay conexión Aunque ya no está conectado el inversor pero ya no hay conexión ahí lo siguiente que voy a hacer va a ser Apagar la bms Yo tengo un botón aquí de de emergencia y apretando aquí el botón de emergencia no sé si habéis oído el clac es porque el relé se ha desconectado se ha abierto esto es un relé de coche ahora mismo ya la bms está apagada y eh
todo el banco de baterías está contenido aquí dentro tenéis que tener en cuenta que las baterías están al 100% tiene muchísima energía aquí dentro hay una barbaridad de energía eh Hay que trabajar con mucho mucho cuidado por favor todos los que eh hagáis vuestras baterías y todas estas cosas las baterías siempre tienen energía hay que tener mucho cuidado Entonces lo siguiente que voy a hacer ya yo Es que soy un enfermo de la seguridad corto ese vale pero aquí sigue habiendo 140 vol o sea tocar sin saber o tocar mal es un problemón Entonces lo
siguiente que he hecho que esto es otra medida de seguridad que he hecho yo también sabis que soy un enfermo a la seguridad es veis ahí ahí hay otro magnetotérmico que he puesto yo de DC y ese magnetotérmico lo que hace es partir todo el banco de baterías por la mitad de tal manera que se queda a la mitad del voltaje de acuerdo Entonces subo este y bajo ese lo veis bajo vale Y al bajar ese ahora mismo ya no hay 140 V aquí hay la mitad y una vez que ya tengo todo aislado comienza
la labor titánica ahora mismo ya está las baterías separado el banco de baterías ya no hay alto voltaje el inversor le hemos dicho que no queremos utilizar baterías y le y le ya no esa conexión ya no funciona ya no está conectado al inversor ya no hay luz ahí y ahora que ya está todo unico las baterías que están cargadísimo siguiente es desarmar todo el banco de baterías me voy a poner unos guantes de protección y me voy a poner a soltar todo todos los cables para poner quitar los lombos que se los voy a
