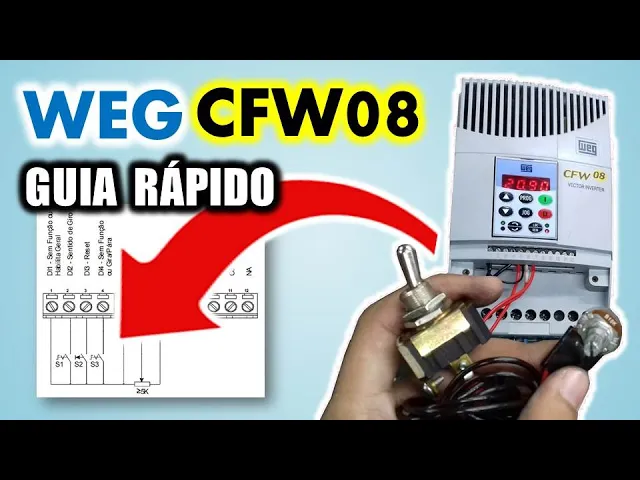

eu decidi fazer esse vídeo para ajudar de forma rápida e simples quem quer conhecer como ligar e programar um inversor de frequência WEG cfw 08 e existem diferentes versões tamanho e potência para este modelo de impressora porém o que ensinarei aqui sem virar para quase todos eles para começar o inversor possui duas barras de Bornes uma menor que a de controle e a maior que a de potência na ligação de potência sempre teremos estes seis penas principais a entrada trifásica de alimentação deverá ser ligada nos pinos r s e t o motor trifásico deverá ser
ligado nos penas ou v&w algumas versões possuem opção de freio então terá esses Bornes aqui é mais E caso o pit por Usar resistor de freio ele deverá ser ligado nesses dois pênis aqui mas o e BR agora que já conhecemos a ligação básica de potência do inversor vamos falar dos modos de fazer o nosso equipamento funcionar a partida pode ser de forma local Isto é usando as teclas da interface frontal ou a partida pode ser de forma remota Isto é usando os igual neste com não existe um botão aqui chamado local/remoto e ele alterna
entre os dois mortos no modo local você conseguir a partir o motor que está ligado no inversor apertando a tecla verde para o motor apertando a tecla vermelha e controlar a velocidade usando as duas retas mas atenção isso só acontecerá se a programação estiver com os valores de fábrica ou configurado para funcionar assim aguardem que já vou começar a falar de programação no modo remoto você terá que fazer ligações nos portos de controle e para fazer a ligação de controle Temos que conhecer a função de cada pino da barra de Bornes Observe que eles estão

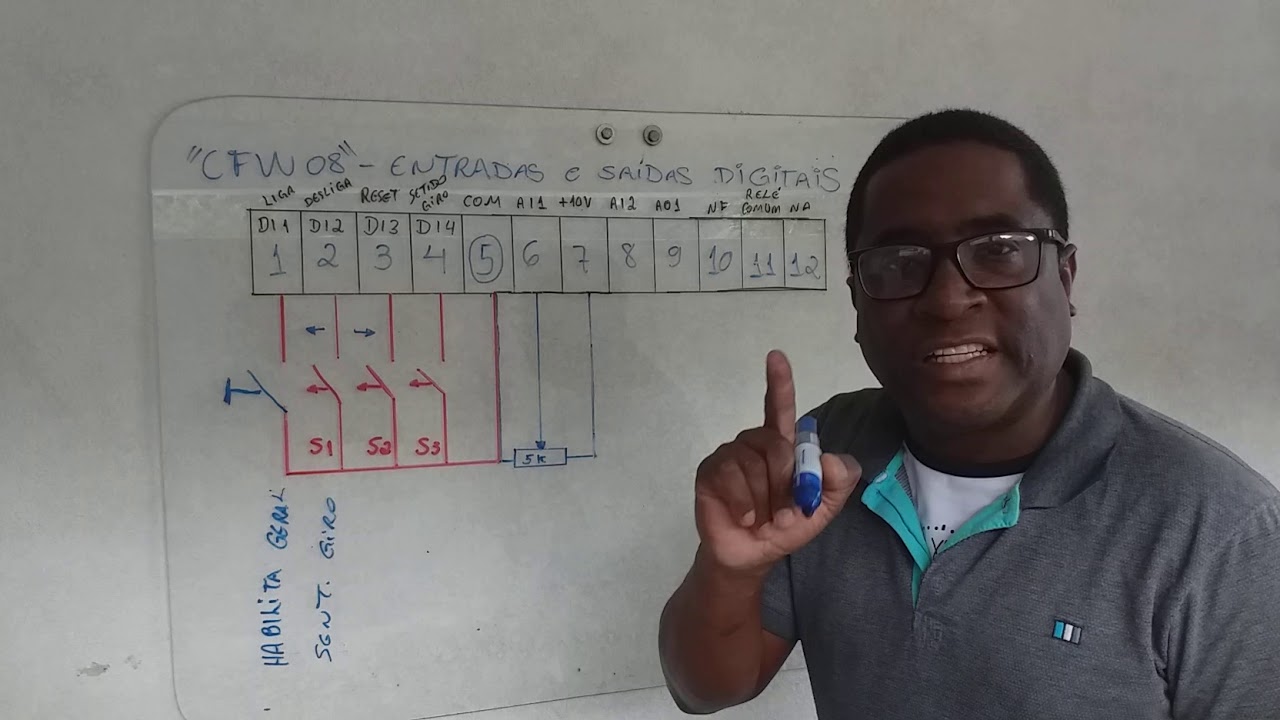

numerados de 1 a 12 os quatro primeiros são as entradas digitais e o quinto pino é o comum deles podemos então ligar quatro chavinhas liga-desliga para controlar ele o pino 6 é a nossa entrada analógica onde ligamos um potenciômetro ou sei lá um sensora e o pino 5 é 110 Volts e o pino 7 é a nossa atenção de referência de 10 volts os pinos 8 e 9 não tem função na versão mais comum do WEG cfw08 porém eles possuem função nos modelos plus e por último os pelos 10 11 e 12 são nosso relé
de saída uma saída digital com comum contato normalmente fechado e contato normalmente aberto caso inversor esteja resetado com os parâmetros de fábrica e selecionado para modo remoto basta fechar x 2 contatos as entradas digitais deion e dei quatro e uma inversão enviará comando para o motor dar a velocidade será então controlada pelo potenciômetro ou sensor ligado na entrada analógica agora vamos finalmente falar de programação ou parametrização como você preferir chamar se o parâmetro zero Deverá estar no valor 5 para habilitar alteração dos outros parâmetros e se você quiser resetar um inversor para os parâmetros de
fábrica Passa o valor 204 para cinco se você não tem ideia de como alterar um parâmetro no inversor veja o meu vídeo ensinando reset de fábrica no WEG cfw08 passo a passo para então Entender no manual você encontrará todos os parâmetros suas funções e qual o seu valor padrão de fábrica aqui eu vou falar dos principais deles começando pelos parâmetros de leitura que não podem ser modificados apenas vistas por exemplo o parâmetro 3 mostra a corrente medida na saída ou seja e a corrente do motor o parâmetro quatro a tensão do barramento DC o parâmetro
5 a frequência de saída em Hertz o parâmetro 2 mostra a frequência de saída que é o parâmetro cinco vezes o parâmetro 208 que é um parâmetro que podemos modificar logo com parâmetro dois podemos calcular e mostrar por exemplo o RPM o parâmetro 7 mostra a tensão de saída em volts o parâmetro oito a temperatura no dissipador o parâmetro 14 mostra o último erro que é excelente para que vai fazer manutenção o parâmetro 23 mostra a versão do software e também é muito útil pois Existem algumas diferenças dependendo da versão de software por exemplo funções
extras que alguns possuem outros alguns parâmetros principais que costumamos mudar são esses aqui o parâmetro sem e o 101 que são os tempos de aceleração e desaceleração E isto é o tempo em que o inversor demora para atingir a velocidade máxima na saída ou retornar para a velocidade mínima temos também o parâmetro 133 e 134 que são os valores de frequências máxima e mínima e temos os parâmetros de modo de operação vamos supor que você tem visto de uma máquina você quer saber como ele acionado Ou você quer acionar ele mas não quer fazer um
reset de fábrica então é importantíssimo conhecer esses parâmetros ou parâmetro 220 definir como será selecionado o modo de operação o seu valor de fábrica é o 2 que é a seleção através daquele botão local/remoto do painel frontal porém ele pode estar programado com valor zero sempre local ou valor um sempre remoto desta forma para o botão local/remoto perderá sua função Em ambos os valores dois e três são seleção através daquele botão A diferença é que no valor dois ao ligar o inversor ele automaticamente começa em modo local e no valor três ele começa em modo
remoto e a lista não para por aqui mas eu vou comentar os outros valores pois não são tão comuns Ainda temos mais quatro parâmetros que definem como é referência e o comando nos modos locais e remotos os valores de fábrica local vai ser controlado pela e h&m e o remoto vai ser controlado pelos pulmões Mas você pode modificar você pode inverter e até fazer uma mistura dos dois então verifique também qual o valor que está nesses quartos parâmetros e por último se você estiver trabalhando em modo remoto Verifique o valor que se encontra nos parâmetros
263 até o 26 que são as funções das entradas digitais que também podem estar alterados Estes são seus valores de fábrica o manual deixa equipamento é facilmente encontrado na internet Porém para facilitar o cria uma versão com apenas as páginas principais pois a versão original possui muitas páginas e Muitas delas a gente nem usa deixa ele é meu contato na descrição e nos comentários para quem quiser basta me pedir obrigado e até mais é
