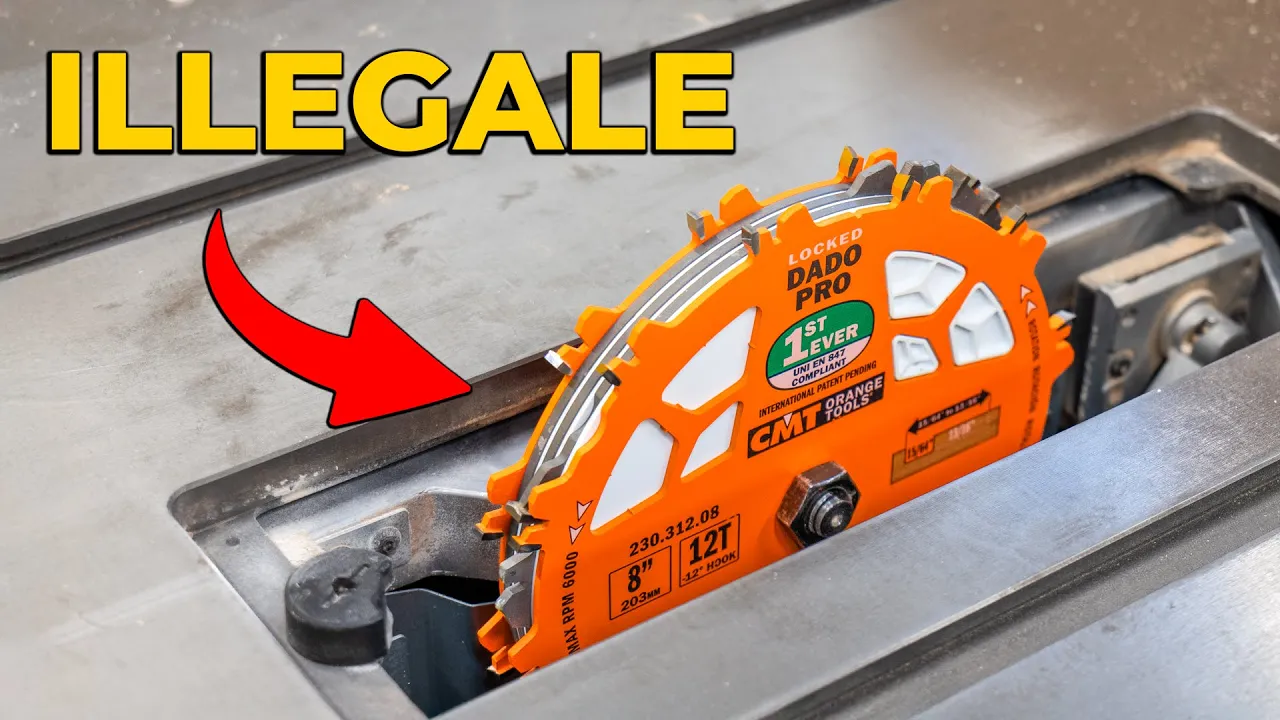

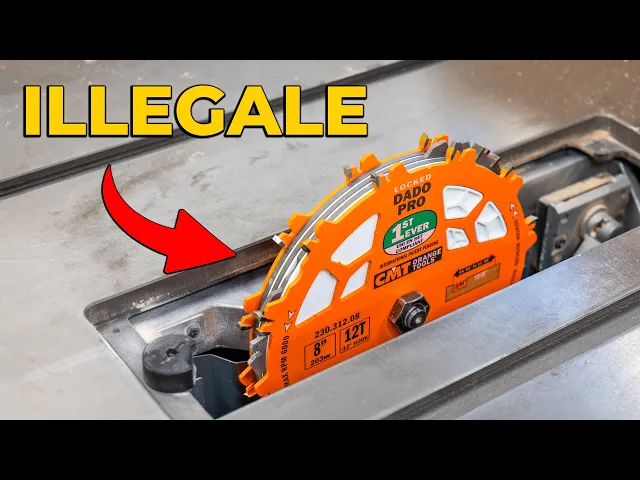

La lama che era ILLEGALE in Europa ma AMATA dai falegnami - Dado blade

Ciao Makers da oggi al banco sega è finalmente possibile realizzare non solo tagli e incisioni ma anche scanalature come Beh con questa dado [Musica] Blade da oggi perché prima che arrivasse questa D doublade Specifica in Europa erano illegali capiamo Quindi come funziona Come si installa E perché ora non sono più illegali [Applauso] Bene ragazzi Quest'anno partiamo con il botto perché di questo set non si è mai parlato in Italia e tra poco capirete perché partiamo prima da una premessa non è un video sponsorizzato per CMT ma faccio questo video perché ho la possibilità in questo

banco sega di poter installare questo tipo di lame questo set E oltretutto Grazie a questo set ora è possibile installarlo anche negli altri banchi sega che lo permettono in Europa perché fino a poco prima era illegale e tra poco capiremo il perché detto questo capiamo Cos'è una dado Blade Beh è un set di lame che accoppiate tra loro permettono di creare una scanalatura che non è più di 3 mm soltanto come una lama ma può arrivare fino a 20 mm Quindi se con una lama riesco a fare una scanalatura un taglio di 3 mm e

poi dovevo spostare ogni volta la guida di battuta con questa dado Blade fino a 20.000 millimetri posso creare un canale in un colpo solo dove si installa questo set Beh su banchi sega o sega pendolo purché compatibili Infatti non tutti i banchi sega supportano questo set di lame perché in Europa erano vietate per questo motivo i produttori di banchi sega o comunque di attrezzature cercavano di scoraggiare le persone a tentare di utilizzare questo gruppo di di lame come accorciando l'albero che alloggia che ospita la Lame nei banchi sega americani come questo invece L'albero è più

grande più lungo pitare più lame assieme e quindi mi permette di utilizzare questo set o gli altri set che in Europa sono illegali in America No ma perché in Europa erano illegali Beh in primis per il peso nel momento in cui io fermo il motore arresto la macchina a causa del peso la lama può continuare a girare per inerzia e quindi creare un pericolo Infatti le leggi europee sulla salute e la sicurezza richiedono che una sega con un lama rotante nel momento dello spegnimento Si interrompa si freni entro 10 secondi e con un gruppo che

mi può diventare di 20 mm di spessore questo tempo non veniva rispettato secondo motivo per un altro standard di sicurezza cioè il fatto che i Carter protettivi non erano abbastanza protettivi terzo motivo ed è quello in cui questo set ha fatto un passo avanti un'evoluzione evitando quindi questo pericolo è che le lame centrali nel momento in cui io arrestava potevano continuare a ruotare scivolando andando quindi a rompere il dente in tanti pezzi che potevano causare un pericolo per l'operatore questo set per come è stato pensato permette alle Lame centrali di non muoversi anche in caso

di arresto immediato e difatti l' hanno ben specificato che è il primo set con compatibile con la legge europea Ecco Com'è composto il set dado Blade abbiamo due lame esterne che hanno appunto l'obiettivo di rimuovere il materiale nella parte esterna della scanalatura successivamente abbiamo tre lame interne che hanno l'obiettivo di rimuovere la parte centrale della scanalatura quindi fare una pulizia ottimale nel fondo ci sono poi tre distanziali che hanno una particolarità hanno lo stesso diametro del Lame Ma hanno delle estrusioni che permettono di incastrarsi tra le varie Lame ed è questa la chiave che permette

a questo set di essere compatibile con le leggi europee ci sono poi degli altri piccoli distanziali che servono appunto per eseguire le scanalature alla misura prestabilita questi spessori hanno appunto uno spessore differente tra loro Questo qui 0,1 mm questi qui 0,2 questi 03 e questo 05 di questo ce n'è uno solo come di quello da 03 di questi ce ne' sono due mentre di questi ce ne sono quattro e qui entra in gioco una piccola scoperta che ho fatto e molto molto importante però Infatti il set che vedete è pensato almeno è venduto per il

mercato anglosassone Spero di non dire una fesseria ma al massimo dopo faremo i test potrebbe essere lo stesso che è venduto per il mercato europeo la differenza sta nella lettera finale per il sistema metrico c'è la lettera m per il sistema e angl sassono invece non c'è questa lettera Qual è la differenza che seguendo la loro tabella con le indicazioni su come raggiungere dei determinati spessori utilizzando i vari distanziali io Attualmente ho le informazioni per arrivare alle misure in pollici per il sistema Imperiale Se però voglio arrivare al sistema metrico Quindi voglio fare una scalatura

da 12 mm com'è che posso farlo se ho il set di lame Imperiale per il sistema Imperiale Beh tecnicamente e lo faremo dopo un test scegliendo degli spessori differenti rispetto alla tabella che mi indica le misure con il sistema Imperiale potrei poter raggiungere le misure desiderate per il sistema metrico e come posso scegliere queste misure guardando la tabella si trova onl per il sistema metrico che quindi mi dice se vuoi raggiungere i 10 mm Mettili in quest'altro modo facciamo ora un esempio di installazione per farvi capire quali sono i dettagli che dovete tenere in considerazione

quando Scegliete la configurazione corretta Supponiamo di voler ottenere la scanalatura più piccola che posso fare con questo set cioè i 6 mm come ben descritto dalle istruzioni devo accoppiare solamente le lame esterne Come vanno accoppiate però perché anche queste Lame come tutte le lame hanno dei denti che sono con un taglio orizzontale e altri con un taglio di diagonale devo copiare le lame facendo combaciare i denti diagonali tra loro un dente deve andare in appoggio dietro il dente dell'altra Lama Questa accoppiata fa sì che non possano mai scivolare una con l'altra perché appunto sono incastrate

con questa configurazione quindi come dice la tabella del sistema metrico io raggiungo i 6 mm vediamo 5inque e qualcosa se invece vogliamo raggiungere uno spessore più largo e quindi ad esempio 9 mm anche 8 mm dovremmo iniziare ad utilizzare le lame interne e quindi accoppiare Lama esterna Lama interna la lama interna va ad incastrarsi nell'alloggiamento dietro il dente da un lato e dall'altro e così sommando più componenti assieme si raggiungono gli spessori desiderati a questo punto direi di spostarsi al banco sega fare un'installazione standard inizialmente con due Lame soltanto perché comunque sia mi fa un

po' di paura Bene ragazzi Eccoci qua con il test e visto che devo maneggiare Lame indosso guanti in questo caso gli xcut di Rossini resistenti al taglio e oltre a tenermi calde le mani mi permettono anche di utilizzare lo Smartphone con i guanti su sganciamo la lama e qui noto una caratteristica che non avevo visto prima e cioè che io sì Riesco ad installare Lame con foro da 30 mm ma il mio albero non è da 30 mm finché devo utilizzare Lame con albero da 30 con forno da 30 giro il blocco di battuta chiamiamolo

dentro che va ad incastrarsi sulla sede nel momento in cui installo queste Lame qui e non ci entra più la base qui TAC faccio dalla parte opposta inseriamo le due Lame direttamente nell'albero Ok ok vedete ora è bloccato e la lama non può muoversi perché ben pinzata benissimo Zero clearance Io ho questa qui ma fortunatamente mi hanno inviato assieme al banco anche la Zero clearance dedicata all'utilizzo delle dado Blade Zero clearance che non è ancora tarata Infatti qua devo svitare un po' di dadi la zero clearance è comoda ma come vedete in questo caso è

pensata per ospitare il set completo delle Lame in questo caso sarebbe l'ideale se io che io mi facessi una zero clearance nuova In modo tale che quando il dente va giù a scaricare qui riesca a trovare del materiale di supporto altrimenti sicuramente la parte bassa del mio pannello creerà delle schegge vi ho fatto un video in merito all guida del taglio legno in cui vi spiegavo questa particolarità ve la lascio sotto in descrizione andatevelo a vedere perché è stata apprezzatissima nel mio caso in futuro potrei ricrearmi una Zero clearance potrei anche farmene tre o quattro

che poi utilizzerò quando vado a creare delle scanalature di diverse dimensioni bene Abbiamo un pezzo di legno per fare i test abbiamo installata la nostra dado Blade ci mettiamo una misura x tanto per fare un po' di passate profondità di passata in questo caso facciamo poco perché anche abbiamo poco materiale questo qua è da 16 mm bene Procediamo con il [Musica] test prima impressione fare una scanalatura e sentire così poco rumore ti fa ancora di più apprezzare questo banco sega e una scalatura comunque da adesso misuriamo col calibro 595 mi dà se tiro il calibro

arrivo a 5,99 E allora tecnicamente posso usare la tabella del sistema metrico veramente il rumore del Banco sega È favoloso Perché senti veramente un rumore l'ingresso in nel materiale anche quello fluido ma per perché appunto le lame sono nuove proviamo ad sommare più lame assieme per fare magari un 16 mm ce l'ho qui lo taglio a metà e provo a fare un incastro da 16 mm sommiamo quindi più lame assieme e vediamo se appunto usando la tabella del sistema metrico riusciamo ad utilizzare le lame per il sistema Imperiale Bella bestia bene ragazzi Ho installato la

lama seguendo la tabella metrica per impostare 16 mm di larghezza per la fresata fresata la scanalatura guardate per come è fatto questo set ogni Lama è supportata dalla precedente Ad esempio la lama centrale è supportata da dalla prima Lama dal distanziale bianco che si incastra nelle parti centrali mentre la seconda Lama centrale è bloccata grazie al distanziale Bianco da un lato e alla parte posteriore del dente nella Lama esterna facciamo questa scanalatura da 16 mm e se sono 16 tecnicamente con un altro pezzo di mdf Dovrei riuscire ad incastrarlo al suo posto Vediamo un po'

[Musica] [Applauso] [Musica] il freno motore cerca di far frenare la lama entro 10 secondi e ci riesce [Musica] 16 E1 fantastico proviamo ad incastrare un pezzo mi sono accorto ragazzi che se voglio incastrarci un pannello qui eh da 16 mm deve essere da 16 mm questo qui che ha l'etichetta da 16 mi indica in realtà che è 16.7 quindi tecnicamente uno dice Ecco allora non posso utilizzarlo in realtà voi avete a disposizione gli spessori e quindi ora vi faccio vedere come andarli ad aggiungere Ma soprattutto dove andare ad aggiungerli per arrivare letteralmente allo spessore che

vi serve in questo caso io ho fatto i conti che mi serve uno da 05 e uno da 02 per arrivare appunto ai 16,7 che mi servono per far entrare perfettamente un pannello come questo qui ho uno spessore da 0,5 che terrò era già prima tra l'altro questo qui è magnetico per un motivo perché va a trattenersi ad incollarsi Alla Lama a questo spessore Posso applicare anche altri spessori che non sono magnetici ma due non magnetici non potrebbero stare assieme da quello che ho capito Nelle istruzioni Quindi io da una parte lo metto ci applico

poi questa Lama qui era prima benissimo Eccolo là dritto dritto ora gli metto uno spessore gli metto l'altro distanziatore che va a incastrarsi di qua gli metto l'altro spessore Ovviamente per mantenere il tutto bilanciato le lame quelle centrali devono essere una lontana dall'altra alla fine ci sono solo due denti opp posti quindi una deve essere qui l'altra deve essere qui e di nuovo lo spessore con la parte magnetica che va Qui e ora posso chiudere la [Musica] lama sicuramente mi si sposta Non vedo già la plastichetta [Musica] se la matematica non è un un Pignone

Siamo arrivati a 16,7 che era lo spessore del materiale con l'umidità regoliamo l'altezza così ad occhio per non farlo passare fuori blocco visto il pacco Lame che c'è cuffie ed eseguiamo la scanalatura [Musica] [Musica] vediamo TAC preciso ragazzi fantastico se pannello fosse stato da 16,5 perché magari aveva preso meno umidità Evitavo di inserire uno di questi dischetti e arrivavo alla misura precisa che mi serviva fantastico perché praticamente riuscirò ad utilizzare il set Imperiale per arrivare misure metriche che mi servono ma se volete installarlo in un banco sega come il Dewalt acquistate la versione per le

misure metriche perché ha il foro dell'albero da 30 mm nel mio caso io ho l'albero più piccolo e quindi mi va bene anche questo set Imperiale ragazzi Fatemi sapere sotto nei commenti se avete delle domande sia in merito al alla dado Blade sia in merito al banco sega perché magari potrebbe nascere un video dedicato appunto al rispondere alle vostre domande su questi due accessori Detto questo io vi invito a guardarvi questo video se ve lo siete persi oppure quest'altro che è piaciuto a quelli che l'hanno guardato e gli altri Se lo son persi quindi andatevelo

a vedere in alternativa iscrivetevi per non perdervi i video del 2025 ragazzi a presto e al prossimo video Ciao makers
