Gerador de Onda Quadrada com Amplificador Operacional | Multivibrador Astável

e fala galera que eu Thiago e hoje vou falar sobre osciladores não-lineares em si também chamada de multivibradores astáveis e na sala onde foi focar no círculo gerador de onda quadrada com pior mas antes de uns para aula fica no like aí que ajuda muito a divulgação do canal do vídeo se inscreva no canal também tem muitos vídeos sobre eletrônica tenho certeza que vão te ajudar deixe seus comentários para gente interagir aqui e se você quiser se aprofundar mais sobre eletrônica analógica deixa uma lista de livros na descrição para você dar uma olhada conferir lá

bom a última aula a gente falou sobre os multivibradores biestáveis também chamados de Schmitt Trigger o compradores Por histerese que é um circuito comparador que pode ir a dois níveis de saída é animais ele - mas que a mente saturação positivo saturação negativa eu só vou chamar atenção print falou na última aula que esses valores animais ele menos não necessariamente são a saturação dos amplificadores operacionais a gente pode usar limitadores com z né Por exemplo para poder alterar esses valores então de uma forma genérica eu trato como ele mais e ele Man o e cuja

troca de extratos determinada por um sinal de entrada e nível de comparação estabelecidos pelo Estado atual da saída quem chama esses níveis de comparação das bandas de histerese do meu comparador agora produzir um oscilador E se eu posso colocar um ciclo de realimentação só que esse circuito tem que ter alguma resposta dinâmica ou seja tem que ser implementado por exemplo como um circuito RC em um circuito RL o integrado ou alguma coisa desse tipo e com isso eu consigo que este circuito troque o estado de saída do nome estável periodicamente produzindo uma forma de onda

alternada como exemplo imaginar o seguinte que eu tenho no circuito biestável como a saída em animais nessa do lado positivamente que meu ciclo de realimentação por algum motivo produz uma forma de onda desse tipo aqui né saindo do limite superior da histerese vth illustrations High e tem uma trajetória descendente quando essa atenção atingir o limite inferior da minha estresse colchão de ver o flash louro né eu tenho uma troca no estado de saída do meu bem estável com essa nova atenção Ele menos aqui né eu tenho que a tensão de saída da minha alimentação agora

vai ter uma trajetória ascendente Quando Ela atinge aqui o vth tem novamente uma troca do Estado voltando para ele mais e fazendo com que minha trajetória aqui nesse exemplo seja descendente com isso eu vou ter na saída do Be estável uma forma de um quadrado ainda sai da minha alimentação uma forma de onda qualquer aqui não é dependente vai depender da implementação dessas alimentação pode ser pedaço de exponencial pode ser uma onda triangular É depende do circuito né bom é assim que funciona então tem um biestável como a realimentação que tem alguma com um atraso

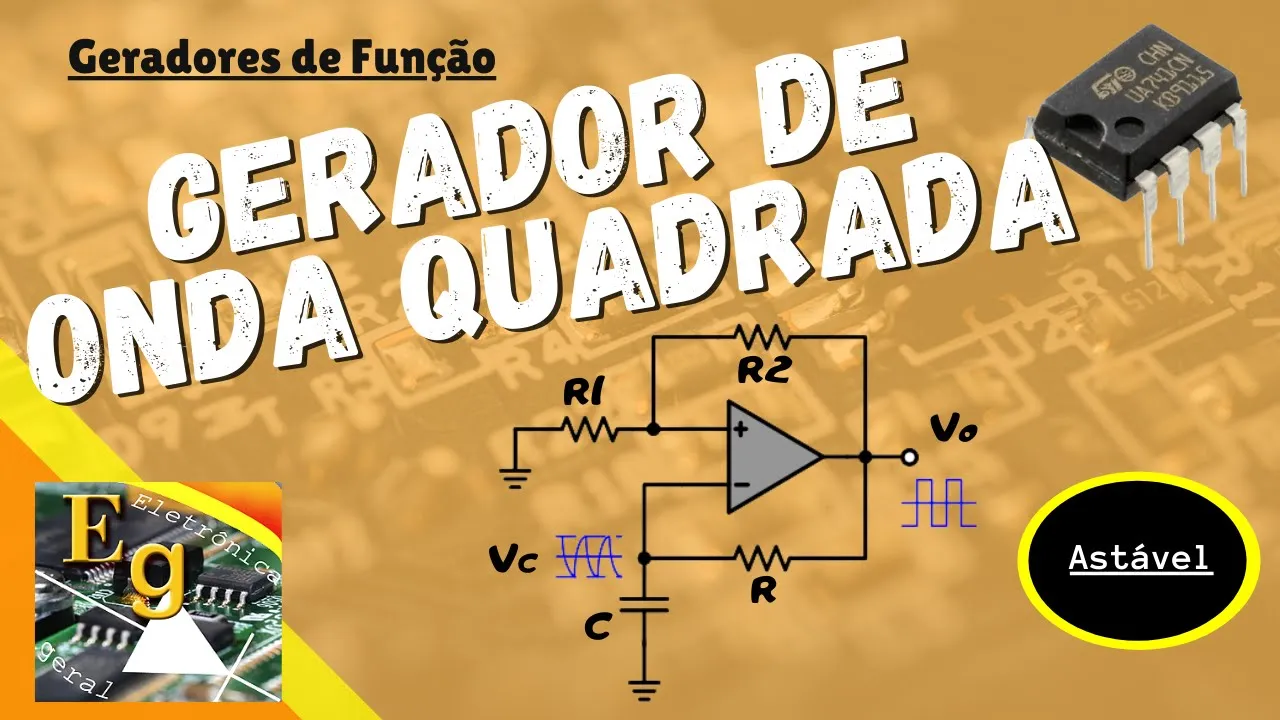

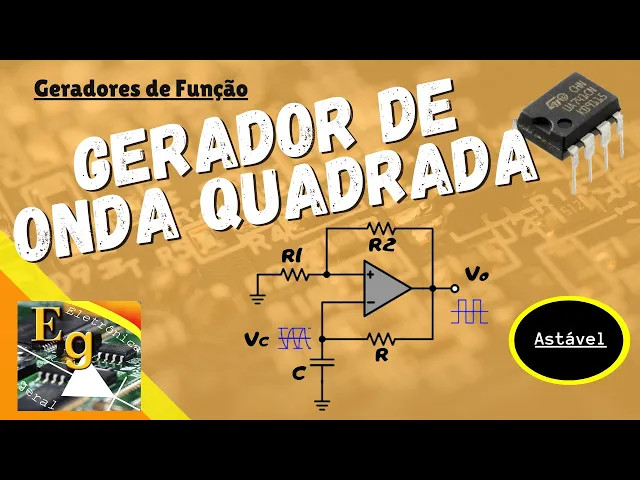

né nessa aula a gente vai discutir então como eu tinha adiantado um circuito gerador de onda quadrada com amp-op né implementação é basicamente é essa Eu tenho um biestável aqui neste exemplo um biestável inversor que vai gerar meu no qual O que é um circuito RC fazendo a implementação da minha realimentação bom o circuito final disso aí é mais ou menos isso então aqui eu tenho meu time teria né e vez ou e a minha alimentação também claro aqui é o circuito RC bom a gente pode tentar entender o funcionamento desse circuito só vou lembrar

o seguinte como é um circuito é um comparador por histerese um simetria um biestável inversor gente discutiu isso na aula anterior eu sei que quando a minha saída forelli mais eu vou ter uma atenção de comparação vth é que vai ser igual a ele mais vezes o divisor de tensão aqui então vezes R1 sobre a rio mas as duas e quando a minha saída forelli menos eu vou definir uma atenção de comparação VTL que vai ser igual a ele menos vezes o mesmo divisor de tensão vocês vão ganho R1 sobre as maças dois beleza eles

vão pensar o seguinte vamos tentar entender o funcionamento de circuitos e esse holograma aqui onde eu vou pilotar a tensão de saída do bispo a água sai do profissional EA tensão sobre o capacitor né então vamos supor que eu acabei de ligar mesmo circuito ele liga para algum motivo com uma tensão de saída igual a ele mais beleza neste caso eu vou determinar um livro de comparação vth né E esse nível de comparação basicamente é o nível da tensão ver mais aqui né E vamos supor que atenção sobre o capacitor Acabei de ligar o circuito

é zero como eu estou aplicando uma tensão animais na entrada de um circuito RC o que eu espero ver é um comportamento dá uma trajetória dessa tensão no capacitor que vai ser uma exponencial que vai tentar caminhar para uma atenção ele mais no infinito agora quando a tensão no capacitor efetivamente segue essa trajetória e toca um nível vth eu tenho uma troca no estado de saída do meu bi estável fazendo com que a saída Oi Má para ele menos né Isso é determinar o valor de ver mais atenção na entrada não inversora do computador operacional

que é o vpl né E como eu tenho agora uma atenção ali menos sendo aplicada na entrada do nosso circuito RC eu espero ver uma descarga do meu capacitor né de forma que no infinito essa tensão no capacitor caminho para ela e menos só que quando de novo ela segue essa trajetória e algum momento ela encontra atenção BTL eu tenho novamente uma troca no estado de saída do meu biestável né voltando para ele mais e eu voltei novamente a atenção nunca pastor seguindo uma trajetória ascendente né e a partir daí eu tenho um circuito entrando

no ciclo né que vai ser determinado por este período Beleza então eu tenho aqui uma onda quadrada na saída do meu bicho Sábio e uma onda no capacitor que são pedaços de exponencial é só ontem se não tem muita utilidade para fingir ação de ensino vou fazer só uma forma de onda que é necessária para gente produzir essa onda quadrada é onde o quadrado que realmente nos interessa nesse circuito Beleza agora eu posso tentar calcular Qual que é a frequência dessa forma de onda ou seja o período né Te deste dessas formas de onda para

isso eu posso sumir para este Exemplo né que o que os períodos de carga e descarga do meu capacitor são iguais de forma que se eu escolher qualquer um dos pontos aqui que eu quero um desses eventos eu posso falar que ele dura a metade do período total da oscilação do meu circuito né bom independente seu olho a carga ou descarga do capacitor que eu espero ver é uma equação típica de carga e descarga fica pastor Quem te conhece essa aqui é uma tensão no capacitor vai ser igual atenção final da carga do circuito RC

- essa tensão final menos atenção inicial do meu ciclo vezes é elevado a menos ter sobre a constante de tempo que neste caso é RC né se olhar por exemplo para descarga que que eu tenho é a minha atenção final para onde que o circuito RC quer caminhar é igual atenção Ele menos o ciclo se inicia aqui igual a tensão no capacitor igual vth e quando o tempo foi igual à metade do ciclo Eu Vou atingir uma atenção nunca pastor que é igual a BTL substituindo esses valores na equação de cima eu vou encontrar isso

aqui e manipulando um pouquinho eu vou achar que o meu período é igual a duas vezes a constante de tempo RC vezes o logaritmo neperiano de ver th - L - / VTL - ali menos né com isso eu tenho a definição no meu período beleza bom só que esse circuito um circuito que vai sempre me dar um ciclo de trabalho de cinquenta por cento Né desde que obviamente atenção é de mais atenção e menos tem o mesmo módulo né mas eu posso fazer uma pequena alteração nas circuito que me permita avaliar o deve sair

com variar o ciclo de trabalho e gerar uma forma de onda quadrada com lar o curso variável né se tem várias formas de implementar isso uma delas essa aqui onde eu em corpo oro de outros no meu circuito para permitir que o meu período de carga e descarga aconteça com constante de tempo diferente por exemplo quando a minha saída for ele mais eu tenho a carga no meu capacitor feita por aqui na resistência arriar e quando eu tiver uma tensão de saída ele menos a descarga do capacitor acontece por RB né então r a controla

a constante de tempo de carga e r&b controla a constante tempo de descarga é isso eu agora segue a mesma metodologia que eu usei no círculo anterior para levantar os tempos de carga e descarga de circuito eu vou encontrar basicamente o seguinte que o tempo de carga que eu chame aqui theon nós ser igual a r a vezes ser vez volante imperiano da atenção BTL - é mais / vth menos animais Já o período de descarga que eu chamo de Teófilo vai ser igual RB vezes ser vezes logaritmo neperiano de 20h - Vl - /

VTL - alimentos percebam que não é só a dependência da Resistência que muda de um período para o outro né um dependendo de arriar e outro dependendo de r&b mas também o termo que tá dentro do logaritmo ele também altera dependendo do meu estado beleza nem fala cuidado com esses valores agora se eu pegar esses dois valores somar eu vou encontrar o total de si no se lação do meu circuito e isso Eu dividi o tempo ligado pelo peritotal vai encontrar o ciclo de trabalho deve o v circuito percebam que se eu sumir que tiver

as tensões de saturação que são simétricas né demais e elemento tem o mesmo módulo né consequentemente VTL vth vão ser também simétricos eu consigo alterar o tempo de carga e descarga do meu capacitor simplesmente mexendo r a r b né A questão é que se por exemplo eu usar RB variável não usar um potenciômetro ali eu vou alterar ter um mas eu não vou mexer em teof de forma aqui não só meu cinco trabalho vai variar mas também o período e consequentemente a minha frequência vai variar também então se eu só usar um potenciômetro aqui

eu vou atingir o objetivo de variar o seu trabalho mas eu não vou me garantir uma frequência fixo né agora tem uma solução interessante para poder fazer avaliação dos trabalhos sem alterar a frequência do meu da minha oscilação que basicamente implementar rrb como um potenciômetro E se eu variar uma posição muito boa por exemplo aumentar a mas o reduzir RB na mesma proporção com isso é eu vou variar os tempos de carga e descarga mas a soma dos dois se mantém constante ou seja o período da menstruação vai ser fixa o que não vai me

levar a ter uma frequência de oscilação fixa nesse circuito E aí com essa solução eu basicamente tem uma forma de alterar apenas o ciclo de trabalho da minha onda quadrada né fazer uma quadrada com uma largura de pulso variável mas se alterar a frequência né então basicamente isso bom gente se vocês gostaram do vídeo Não esqueça de deixar o seu like que ajuda muito a divulgação do vídeo e para que ele possa atingir o maior número de pessoas possível elevar o conhecimento mais profundo de eletrônica mais pessoas também deixe seus comentários pra gente poder interagir

para poder saber se vocês estão gostando dos vídeos para eu poder entender Quais são os termos que vocês vão ser que eu discuto aqui no canal também se inscreva no canal Ative o E aí vocês vão saber sempre quando eu posso novos vídeos Não deixe de conferir a lista de livros eu deixei aqui na descrição porque lá vocês vão encontrar tantos Livros mas teórico de engenharia de recursos técnicos mas também livros um pouco mais práticos com uma arte da eletrônica que é um livro muito interessante e do mais é isso um grande abraço até a

próxima aula tchau
