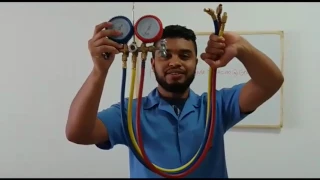

Olá Seja bem-vindo pessoal nesse vídeo de hoje eu quero falar sobre uma ferramenta que é fundamental para você que em breve vai começar a trabalhar com refrigeração Não importa se a um iniciante ou se já tem bastante tempo de experiência ela é fundamental e você sabe o que que eu tô falando quero ver se você acerta É isso mesmo só você pensou no manifold você acertou é esse equipamento aqui essa ferramenta e agora eu vou te explicar como que ela funciona porque que ela é tão importante o trabalho daquele que trabalha com refrigeração olha aqui
nós temos dois registros e três saídas Vocês estão vendo três saídas Então esse do meio ele é a comunicação esse do meio é o que ele vai comunicar com e vai depender de qual manômetro você escolher quando ele está fechado esse domingo está se comunicando com nenhum mas ele vai está lendo a pressão dessa mangueira agora se você quiser que ele comunique a leitura desses dois por exemplo desse com esse você vai abrir o registro Tá OK e ele vai pegar E daqui a mesma coisa quando você vamos porque aqui ele vai estar a mangueira
essa mangueira vai estar na garrafa de gás ou esta Mangueira vai estar na bomba de vácuo já que ela é do serviço então É sim aqui estiver fechado e aqui também eu abri essa mangueira aqui abrir essa garrafa de gás que está nessa Mangueira conectada nessa ponta não vai aparecer nada nenhuma pressão vai ser lida por quê Porque eu não abre o registro ainda tá ok Ela só vai fazer a leitura quando eu abri a menos que essa mangueira esteja conectada E aí sim ele vai fazer a leitura mesmo com registro fechado para quê que

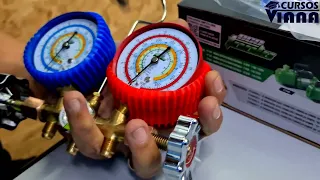

eu vou usar esse esse manifold essa ferramenta Então essa ferramenta como vocês estão vendo estão com ela é composta de dois manómetros o manômetro azul é o de baixa pressão esse aqui é o de alta ou seja esse aqui ele suporta pressão muito mais elevada do que esse Oi e esse daqui são pressões mais baixa ele normalmente vai ser medida em PSI e muito interessante que essa medida ela além de ter escala aqui em pé assim aqui dentro ela respectivo ao gás em que ela está se referindo por exemplo é 22 r134 r410 vou mostrar
aqui ó então aqui ó então de acordo com a pressão em que ele faz a leitura essa parte aqui ela é feita a pressão e isso então essa parte aqui ó onde vocês estão vendo 50 100 150 então é medida em PSI Tá ok Um PSI aqui dentro vocês estão vendo r22 r134 r404 esse aqui depende do equipamento que você vai mexer Qual é o tipo de gás dele por exemplo ar condicionado e o comum é o r22 e o r404 e o e410 a desculpa e orcl34 geladeira freezer Tá bom agora o r410 São
para os equipamentos mais novos Quem são os equipamentos mais novos Então porque que tá aqui fazendo parte da tabela esses gases porque de acordo com a pressão em que se tem aqui em PSI a pressão do gás ele vai me dar também em Celsius aqui tá vendo esses e Zinho em graus Celsius em quando que esse gás fluido refrigerante ele está evaporando Ah tá bom então é assim é claro que depois vocês vão poder saber mais ou menos a média de pressão que cada aparelho vai trabalhar por exemplo o aparelho trabalhando 410 no ar condicionado
ele tem a sua pressão o r22 também o 134 também uma pressão média Claro que vai definir como já falamos em outro vídeo a quantidade de gás para ser mais preciso você vai usar uma balança mas Então como que já que ele não precisa para medir a quantidade certa de gás então para quê que eu vou usar ele tem que estão usa a balança porque esse manômetro gente quando você conecta nós temos com o Ar Split que aquele ar que fica é separar de uma parte interna é a parte lá fora né Quando você chega
nele o que a gente foi lá e tá com problema e você vê lá o compressor trabalha mas ele não está gelando O que que você vai fazer você vai pegar só a sua Mangueira e onde é que está nesse ar condicionado e você vai fazer uma leitura da pressão do sistema então Imagine que você já sabe que um gás que trabalha lá o r22 a média de trabalho dele você já sabe que a cerca de 70 PS1 você vai chegar lá o cliente está reclamando você vai conectar você conector você vai fazer uma leitura
aí vamos poder ficar com sempre S que eu já peguei alguns né pessoa se enganou não tinha experiência colocou lá muito gás a uma pressão muito alta 120psi aí seja logo vai saber fofa mas a faixa de trabalho do r22 é na faixa de 70 PS ele tá com excesso de gás ou tem uma outra coisa que que tá dando problema Então seja você vai coletar dados do seu equipamento E aí você conecta uma geladeira e você vai ter faixa de trabalho dela lá às vezes vem na etiqueta ou a sua experiência vai saber de
cabeça na geladeira é mais ou menos tanto então se ela tiver muito baixa você vai saber que tem uma coisa errada ela pode ter perdido foi de refrigerante então por isso que é importante e esse daqui o de Alta quando que eu vou usar eu vou usar quando quiser medir a pressão do lado de alta ou a pressão do compressor. Eu quero saber se meu compressor ele tá meio fraco você não tá conseguindo cumprir bem aí eu vou pegar e vou conectar isso aqui na linha de alta para ver se ele dá a ele consegue
atingir aquela pressão indicando que ele tá forte ou se ele está fraco Tá ok então fica aí essa dica de como utilizar esse manifold então também queria mostrar como que ele é assim as mangueiras Ah tá bom ele é assim e tá um pouco duro esse aqui ó é porque tá um pouco doido então e ele é assim então se eu abrir as duas e os dois por exemplo se eu abrir a pressão que tá entrando aqui ela vai fazer a leitura para eu por meio dos dois tá bom então é assim que ele funciona
os dois fechado os dois fechado ele vai fazer a leitura apenas se aqui estiver pegando a pressão Ah tá bom e no vermelho mesma coisa ele vai fazer a leitura daqui para cá agora se eu quiser que essa mangueira se comunique com uma dessa ajuda eu preciso abrir igual no caso por exemplo é passar aqui o vácuo é um fluido refrigerante vindo da garrafa por aqui ele só vai passar para esse lado quando eu digo que aqui é um registro aqui dentro esse pino ele fecha Então eu preciso abrir ele para fazer a comunicação do
meio com qualquer um desses lados Ah tá ok ficou alguma dúvida queria fazer alguma pergunta então é assim que funciona esse esse manômetro você vai conectar ele lá o manifold no sistema e você já logo vai ver o com essa pressão está muito baixa tá muito alta a pressão tá boa vamos ver o que é que tá acontecendo aqui ele vai coletar dados tá bom igual um médico Por exemplo quando ele quando esse médico ele vai consultar um paciente então ele tem ferramentas para coletar dados ele não pode ir olhar para vocês chutarem então ele
vai usar também do estetoscópio ouve seu coração seu pulmão ele vai usar um aparelho de pressão para poder ver como é que tá a sua pressão arterial um termômetro Talvez uma lanterninha então o manifold ele vai fazer isso ele vai coletar dados se tem alguma coisa alterada para você saber se faltou gás se não se o motor tá sem força por isso que ele é tão importante fica aí esse vídeo Espero que tenha ajudado espero que esse de forma bem simples para você entender mas se mesmo assim ficar ficar alguma dúvida você pode perguntar que
teremos o prazer em lhe informar
