NR 10 módulo 1 Aula 11 potência elétrica básica parte 2 Eletricidade tem a característica que falamos anteriormente de ser vetorial dessa forma atenção é corrente as duas unidades básicas de eletricidade podem variar e estar defasadas entre si dependendo das características da geração e o consumo Isto é dependendo do circuito a potência em circuito de corrente alternada tem muitas variáveis que interferem em sua determinação dentre elas as cargas elétricas que são alimentadas de uma forma simples podemos definir que as cargas elétricas podem ser quatro tipos Festiva pura indutiva pura capacitiva pura ou combinação de vários tipos
de cargas as cargas resistivas são compostas por elementos puramente resistivos Isto é existem a passagem da corrente elétrica este tipo de carga A corrente elétrica e aí e atenção são diretamente proporcionais um aumentando ou diminuindo na mesma proporção da outra ou seja ela não são defasadas então se nós olharmos esse gráfico aqui eu não tenho defasamento entre elas na hora que a atenção aumenta a resistência também aumenta ambas atinge o ponto máximo no mesmo instante vão reduzindo atingir o mesmo instante vão crescendo no sentido inverso atinge ponto máximo no mesmo instante reduzindo o mesmo instante
Essa é a característica da curva de tensão e corrente de um circuito puramente resistivo os capacitores eles têm características de armazenar energia elétrica numa substâncias condutoras são separadas por um isolante como a gente vê nessa figura eu tenho duas placas metálicas que são separadas por um de elétrico quando uma corrente elétrica aplicada sobre o capacitor os elétrons da corrente se juntam uma placa colada ao terminal em que a corrente está fluindo vamos supor que fosse nesse sentido os elétrons voltam pelo circuito até chegarem ao outro terminal do capacitor então o capacitor ele tem a característica
de armazenando a energia elétrica cargas capacitivas neste tipo de carga a tensão está atrasada em relação à corrente ou seja elas estão defasadas em 90 graus então olhando aqui o nosso exemplo através do gráfico neste instante zero eu tenho maior corrente e atenção zero mas iniciando com a partir daqui da tensão zero vai percorrer até a tensão máxima enquanto que a corrente vai reduzir até um valor zero ela tem um vazamento de um quarto de período que é 90 graus aplicação específica desse tipo de carga são os bancos de capacitores então para a gente olhar
aqui atenção e a corrente estão defasadas entre si cargas indutivas um indutor pode ser qualquer material condutivo quando uma corrente variável passa por um indutor ele cria um campo magnético ao redor de si mesma sim Doutor for uma mola o campo magnético passa a ser maior um princípio similar ocorre quando um condutor é colocado dentro de um campo magnético o campo dos uma corrente no campo no condutor se nós olharmos aqui nesse tipo de carga a tensão está adiantada em relação à corrente elétrica ou seja elas estão defasadas se nós olharmos aqui atenção tá defasado
em relação a corrente então eu vou estar passando aqui atenção e depois eu vou tá passando a corrente circuitos então corrente alternada costumam ser resolvidos através de análise de fatorial usando o número complexos Pois cada componente é estudado em uma posição diferente do outro mas interagindo entre si calma nós não vamos estudar isso nós vimos que os componentes cargas são capazes de armazenar energia elétrica e criar uma defasagem de um ângulo entre corrente e tensão esse ângulo nos ajuste da definir tipos de potência então olhando essa figura que nós chamamos de triângulo de potências eu
tenho aqui uma potência ativa que a s ou a potência reativa que é o que uma potência ativa que é o p e um ângulo entre elas a potência aparente que é o s é o resultado do produto da multiplicação entre atenção e a corrente em circuitos não resistivos em corrente alternada essa potência não é real pois ela não considera defasagem que existe entre corrente e tensão lembra que nós vimos uma fórmula Essa é u v i circuito de corrente alternada a potência aparente S ela não representa efetivamente a potência ativa então quando nós temos
um circuito que não seja resistivo essa potência não é real Mas ela é a potência que normalmente é medida a potência Ativa é a potência que realmente produz o trabalho na carga ela às vezes chamada de potência real então potência no nosso triângulo a potência ativa Ela tá aqui na base do Triângulo ela é valor de tensão vezes corrente vezes o cosseno do ângulo formado aqui nesse triângulo potência reativa é a parte da potência aparente sua função é constituir o circuito magnético de bobinas e um campo elétrico de capacitores a potência reativa aumenta a carga
dos geradores dos condutores e dos governadores hoje originando perda de potência nesses elementos de circuito E isto é um problema quando a gente avalia todo o sistema elétrico de distribuição ou um ponto de geração a unidade de medida de potência reativa é o volt Ampére ativo v a r está representado na letra q no nosso triângulo de potências então que é o valor da potência aparente vezes o seno deste ângulo formado potência reativa em volt para reativo S e a potência para seno é constante de defasagem para a gente entender um pouquinho de uma forma

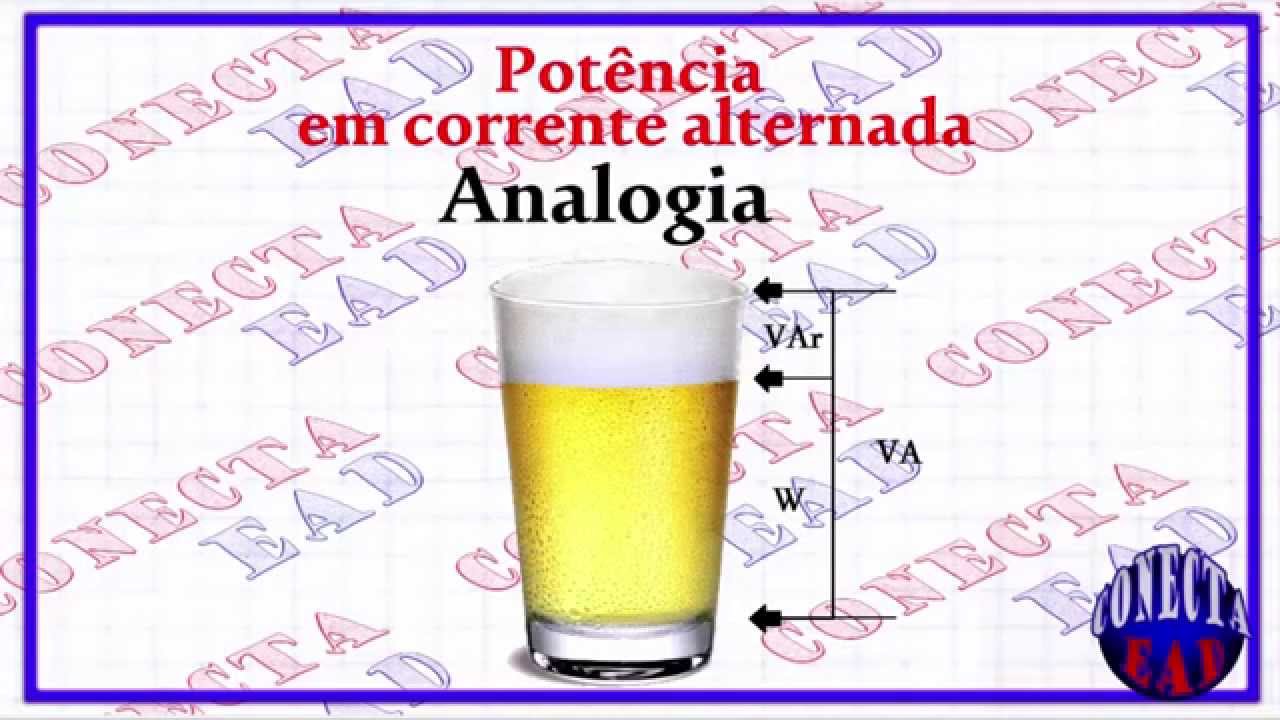

mais simples descontraída potenciativa num copo por exemplo de servente é a potência que realmente realiza o trabalho no sistema no copo de ser de chopp é o shopping descontado A Espuma como a gente vê essa parte da figura aqui potência reativa é a potência desperdiçada pelo sistema um copo de chopp é espuma que ela é desperdiçada potência reativa nós teremos aqui e a potência aparente e a potência total que o sistema retira da rede então no chopp ela é valor é o valor pago pelo copo inteiro então potência ativa perdão potenciativa potência reativa potência aparente
se a gente for usar pelas fórmulas potência aparente potenciativa e potência reativa fator de potência é a razão entre a potência ativa e a potência aparente olhando o triângulo de novo nós temos a potência aparente e temos a potência ativa e aqui atrás nós temos potência reativa o ângulo entre elas é uma relação então a potência o fator de potência indica Qual a eficiência dos uso da energia porque compara quanto que eu tô enxergando no sistema e quanto efetivamente que eu tô utilizando no sistema um alto fator de potência indica uma eficiência alta e inversamente
um baixo fator de potência indica uma eficiência energética muito baixa nós temos uma fórmula aqui fator de potência energia ativa é dividido pela potência aparente com isso nós temos os conceitos básicos sobre potência elétrica vamos avaliar conforme foi aprendido boa sorte nos testes
