CORRENTE NOMINAL DO DPS aprenda escolher!

vamos nessa Então pessoal vamos dando continuidade à nossa série sobre dimensionamento de dpss eu acredito que essa vai ser a última aula sobre a série onde a gente vai aprender a dimensionar o in do DPS a corrente nominal de descarga você já tá observando aí o modelo de DPS aí na tua tela e tá observando também que esse DPS Ele tem cinco especificações já falei isso em outras aulas E por que cinco especificações porque ele é um DPS classe 1/2 então tem uma especificação que é exclusivo do DPS classe 1 mas para vocês entenderem nesse

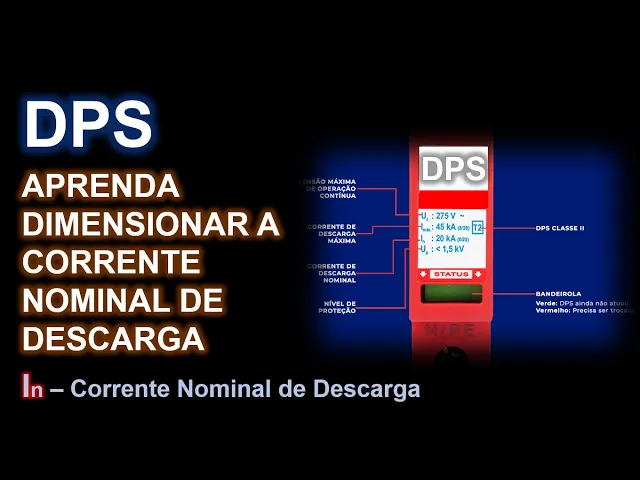

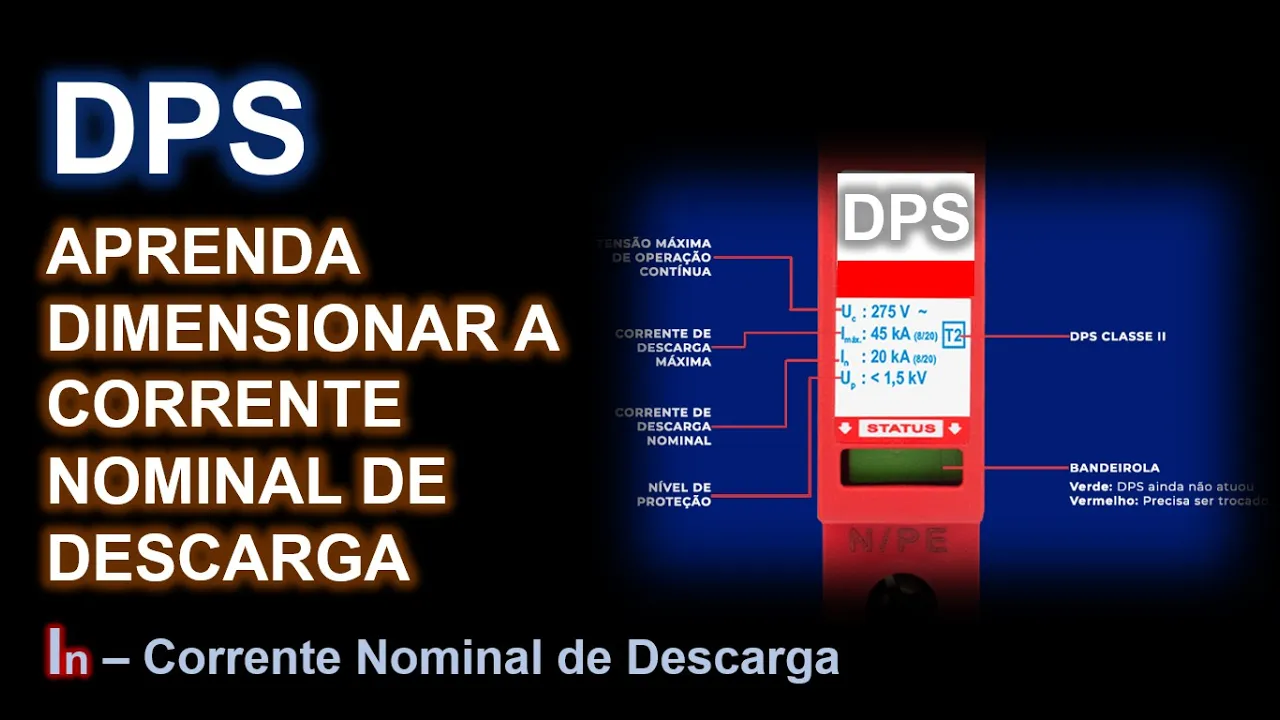

primeiro momento a questão da corrente nominal de descarga que é o tema dessa nossa aula eu vou trazer aí na tua tela a imagem de um DPS Classe 2 então Observe aí ó como é que eu sei que ele é um DPS Classe 2 por esse quadrado aqui ó que tá escrito T2 Então já sei que é um DPS Classe 2 então eu Observe que ele já tem várias especificações entre elas especificações que a gente já aprendeu a dimensionar em aulas anteriores e nessa aula a gente vai est sobre essa aqui ó corrente nominal no

caso desse DPS a corrente nominal é de 20k então 20k será que seria um valor que eu poderia escolher tranquilamente para utilizar no decorrer dos meus trabalhos doss meus serviços Então vamos lá DPS de 20k vamos ver o que que diz a nbr5410 Então observa aí que um trecho da Norma já tá chegando na tua tela precisamente a tabela 49 que fala na verdade sobre o valor mínimo de uc exigível do DPS isso daí a gente já utilizou e já falou e consequentemente já aprendeu em aula anterior Mas por que que eu trouxe essa tabela

porque o que a gente vai precisar ler que vai servir como base do dimensionamento da corrente nominal é essa nota aqui embaixo e como o item da Norma ele não tem número para servir de referência então a referência que eu quero mostrar para vocês é que ele fica é a nota que fica abaixo da tabela 49 deu para vocês entenderem até aí pessoal tranquilo Bacana Então agora que vocês já entenderam de deixa eu separar somente o item que a gente vai ler ó esse item tá abaixo da da tabela 49 não esqueçam tá bom pessoal

e que parte é essa é a letra D ó a letra D dessa nota que trata sobre corrente nominal de descarga que é o que a gente vai ver agora e ela trata também sobre a corrente nominal de impulso a gente vai ver mais na frente tá bom então vamos ver o que que diz vamos nessa pessoal vamos ler junto Olha só na seleção da corrente nominal de descarga ou da corrente de impulso do DPS distingue-se três ações na verdade Vamos ler desde o início a letra D Olha só corrente nominal de descarga e corrente

de impulso aí diz o seguinte na seleção da corrente nominal de descarga ou da corrente de impulso do DPS distingue-se três situações mas nesse primeiro momento a gente só vai ler a primeira situação que diz o seguinte quando o DPS for destinada a proteção contra sobretensões de origem atmosférica transmitida pela linha externa de alimentação e contra sobretensões de de manobra isso daí já caracteriza um DPS Classe 2 tá bom pessoal sua corrente nominal de descarga Olha o in bem aqui ó não deve ser inferior a 5k para cada modo de proteção isso significa o quê

como ele diz que não deve ser a corrente nominal não deve ser inferior a 5k significa que o mínimo que a gente pode usar é 5k por outro lado não estipula um valor máximo Então a partir do momento que a norma estipula um valor mínimo e esse mínimo é 5k mas não estipula o valor máximo Então a gente pode seguir orientações do fabricante para estipular valores acima de 5k e que orientações são essas vou trazer algumas aqui para vocês ó recomendações de fabricantes que diz o seguinte se a residência estiver em uma área urbana os

DPS a serem instalados deverão ser de 20 a 45k contudo indicamos utilizar o de 45k pois além de suportar um desvio maior de corrente elétrica ele também terá uma vida útil maior E agora tem um outro detalhe né que diz também que se a residência estiver uma área rural os DPS a serem instalados deverão ser de no mínimo 45 Ka contudo indicamos utilizar o de 90k pois além de suportar um desvio maior de corrente elétrica ele também tem uma vida útil maior então Observe trazendo aí mais uma vez aquela imagem aí para vocês então esse

DPS Classe 2 com corrente nominal de 20k tá dentro de um valor bacana Tá sim pessoal tá dentro da recomendação do fabricante e de um valor seguro Deu para entender Até aí meus amigos bacana né que é fácil escolher aí a corrente nominal do DPS agora observa que bem acima tem a corrente máxima pessoal Bota na tua cabeça o seguinte a corrente máxima não tem muito detalhe não ela sempre tem que ser duas ou três vezes maior que a corrente nominal só que a partir do momento que a gente escolhe a corrente nominal do DPS

automaticamente a corrente máxima ela já vai est ajustada como por exemplo esse DPS é de 20k Olha a corrente máxima é um pouco mais que o dobro a corrente máxima desse DPS é um pouco mais que o dobro da corrente nominal Então esse esse ajuste ele é feito automaticamente a partir do momento quando a gente eh escolhe a corrente nominal do DPS Deu para entender Até aí meus amigos bacana muito fácil também né agora tem um outro detalhe que eu quero mostrar para vocês e eu vou trazer novamente a imagem do do DPS classe 1/2

ou seja é DPS classe 1 e 2 ao mesmo tempo observa aí em comparação com aquele DPS Classe 2 Observe que agora nós temos eh cinco especificações que precisam ser dimensionada por quê Porque como esse DPS é um DPS classe um também ele vai ter o i IMP o que que é o i IMP deixa eu aumentar essa imagem aqui para vocês olha só Observe tá bem aqui o i IMP pessoal 12,5 o i meus amigos é a corrente de impulso do DPS e ele precisa ser dimens ionado sempre que o DPS for classe um

beleza como é que a gente dimensiona esse DPS Olha só esse DPS aqui o i IMP dele ou seja a corrente de impulso É 12,5 ka Será que tá correto Será que a gente pode usar tranquilamente esse valor de corrente de impulso Mais Uma Vez vamos dar uma olhada o que diz a nbr5410 e esse trecho da Norma que tá chegando aí para vocês faz parte daquela nota que a gente leu ainda pouco no início dessa aula lá abaixo da tabela 49 deu para vocês lembrar pessoal bacana Beleza então olha só o que diz vamos

nessa vamos junto Olha só quando o DPS for destinada a proteção contra sobretensões provocadas por descargas atmosféricas direta sobre a edificação ou em suas proximidades pessoal isso já é uma característica de DPS classe 1 beleza sua corrente de impulso olha aqui ó e IMP deve ser determinada com base na IC 613 12 traço 1 se o valor da corrente não puder ser determinado não deve ser inferior a 12,5k para cada modo de proteção Então deixa eu dizer uma coisa para vocês a IC 613 12-o 1 é a norma que trata sobre isso daí tá sobre

a questão da corrente de impulso dos DPS classe 1 Então existe um cálculo e o que que acontece se de repente a pessoa não sabe fazer esse cálculo não lembra Por algum motivo não consegue fazer a NBR 5410 dá uma colherzinha de chá e diz então usa no mínimo um DPS com corrente de impulso de 12,5k tranquilo meus amigos então a partir do momento que você não sabe calcular escolhe esse valor e pronto vai tá dentro de uma exigência de uma determinação vamos dizer assim da NBR 5410 então tu continua fazendo um trabalho com profissionalismo

e um trabalho com qualidade tranquilo deu para vocês entender então trazendo de volta a imagem daquele DPS classe 1/2 essa corrente de impulso de 12,5k Tá sim dentro de um valor mínimo estipulado por norma bacana pessoal tranquilo beleza Olha só Então essa aula de agora a gente já tá quase terminando só quero dizer para vocês que o que a gente aprendeu nessa série sobre dimensionamento de DPS foi isso aqui ó a gente aprendeu a dimensionar a c do DPS que é a máxima atensão de operação contínua o Imax que é a corrente máxima de surto

aprendemos a dimensionar corrente nominal de descarga dos DPS a o p do DPS que é o nível de proteção e o iimp que é a corrente de impulso que são e é utilizar nos DPS classe um a gente aprendeu tudo isso pessoal então se de repente você não assistiu todas as aulas assiste as outras aulas que você vai também ter oportunidade de ficar por dentro de como dimensionar todas essas especificações do DPS para vocês que não são inscritos no nosso canal te escreve se de repente você quiser adquirir material de estudo a gente tem excelentes
