[Música] Voltamos ao ipen e dessa vez para conhecer de forma mais detalhada o coração do Instituto o centro do reator de pesquisa nossa primeira parada é no iea R1 para conversar com o físico Frederico Antônio genzini gerente do centro e que nos recebeu também na matéria sobre os radiofármacos você lembra agora precisa pegar o dosímetro e fazer preencher uma fichinha e nós vamos começar por onde hoje conhecendo o qu acho que a gente pode começar com na piscina do reator Então vamos [Música] lá aqui a sala de controle do reator aqui que os operadores monitoram
toda a instrumentação do reator 24 horas por dia quando tiver operando tem gente monitorando pelo menos dois operadores estão aqui na mesa Bom agora vamos conhecer a parte de dentro do reator a famosa [Música] piscina é na piscina do reator Onde são produzidos os nêutrons onde todo o Centro orbita em volta desses neutrons né a gente usa para produzir radiofármacos para para ativar coisas pra pesquisa e usa os nêutrons para também fazer análise de materiais como vocês viram lá embaixo na verdade seria o coração do centro coração do centro essa piscina aqui isso é aqui
na piscina a gente tem o núcleo do reator com 20 elementos combustível quatro barras de controle uma posição central do núcleo para irradiação em Alto fluxo em volta a gente tem elementos refletores e esses elementos combustíveis quando Queimados eles são levados lá pro pro armazenamento e a piscina ela tem é cheia de água comum desmineralizada e tem 9 m de profundidade Então ela blinda bastante a radiação pra gente aqui então o índice aqui em cima é seguro É seguro bastante seguro aquele quadro é onde é feito o controle do combustível isso a gente não não
tem uma certa queima que você tem que trocar o combustível por exemplo 50% da queima você tem que trocar eu não sei se eles vão até 50 ou 40 então a gente controla quando ele foi colocado e para saber quando mais ou menos a gente tem que eh trocar e a troca é feita aqui de cima a distância isso V é feito a [Música] [Música] distância no entorno do reator são realizadas diversas atividades de pesquisa e prestação de serviços Andes coner paras e você vem conosco bom Aqui é o famoso primeiro andar é o r
de experimentos de feixe de neutrons aqui é um difratômetro de neutrons n um aparelho que tem propriedades complementares ao diatoma de Raio X E é aplicado para estudos de cristalografia e materiais magnéticos a pesquisadora d Vera Ma tá operando o equipamento acho que ela pode contar um pouquinho para os detalhes para você que tipo de material Doutora Vera é analisado por esse equipamento e aonde esse material é utilizado tá normalmente nós utilizamos em para estudo de estruturas cristalinas e magnéticas de materiais de interesse científico e tecnológico e tem e Existem várias técnicas de para esses
estudos como eh de fração em pó medidas de textura medida de pretendemos introduzir medida de estress residual que é bastante interessante pra indústria de uma forma geral aeronáutica ou mesmo indústria metalúrgica e isso materiais ã novos materiais né agora as possibilidades são amplas como a senhora falou agora acredito que o processo então Deva variar né de material para material mas em média quanto tempo leva para que o material desse seja devidamente analisado tá as a obtenção das medidas em média 48 Horas agora depois tem toda a parte de análise dos resultados aí vai depender da
complexidade do material e do método que foi utilizado no caso tá em geral essa técnica ela é utilizada quando a difração de raio x não é suficiente né Lógico deação de Raio X é muito mais rápida e muito mais mais acessível o número de difratômetro de Raio X é muito maior que o de nêutrons de uma forma geral no mundo todo isso né o nosso instrumento para vocês terem uma ideia o único desse tipo na América Latina então claro Se puder usar Raio X é mais fácil e é melhor agora muitas vezes a difração de
raio x não te dá todas as informações necessárias aí usa-se difração de nêutrons como uma técnica complementar ou nos casos onde a difração de raio x não consegue medir mesmo raio x convencional e quantos equipamentos desse nó temos aqui no Ipem só esse e na América Latina também é o único deste tipo só único então e por conta disso acaba atendendo também demandas de outros países Claro claro normalmente de da América do Sul porque Europa Estados Unidos existem reatores muito vamos dizer assim mais mais rápidos que o nosso né uma potência é maior então normalmente
a demanda é mais pra América do Sul mesmo mas podemos nós temos aberto para qualquer qualquer [Música] cooperação prazer chck você pode contar um pouquinho aí de Fat como foi dito pela Vera professora Vera isso é um difratômetro de neutrons então o que que nós temos aqui basicamente nesse buraco aqui sai um feixe de nêutrons que passa por aqui né e ele atinge uma amostra que a gente estuda que tá aqui dentro né que é colocada dentro desse tubinho esse feixe de nêutrons ao interagir com a amra ele espalha esses nêutrons por aqui né E
esses neutrons depois são detectados são contados por esse equipamento aqui onde existe um detetor de nêutrons essa parte do difratômetro ela se movimenta né E você com isso você determina Você mede a quantidade de nêutrons em função do ângulo e você obtém um gráfico daquele tipo ali que é chamado de difratograma você analisa esse difratograma e com isso você obtém os dados que que te interessa que é a estrutura do material como é que ele é estruturado quimicamente ou magneticamente e que material que nós temos hoje aí Aqui nós temos um material que é se

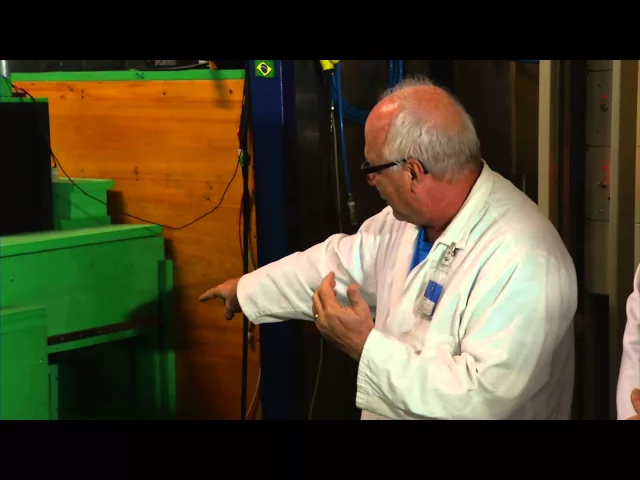

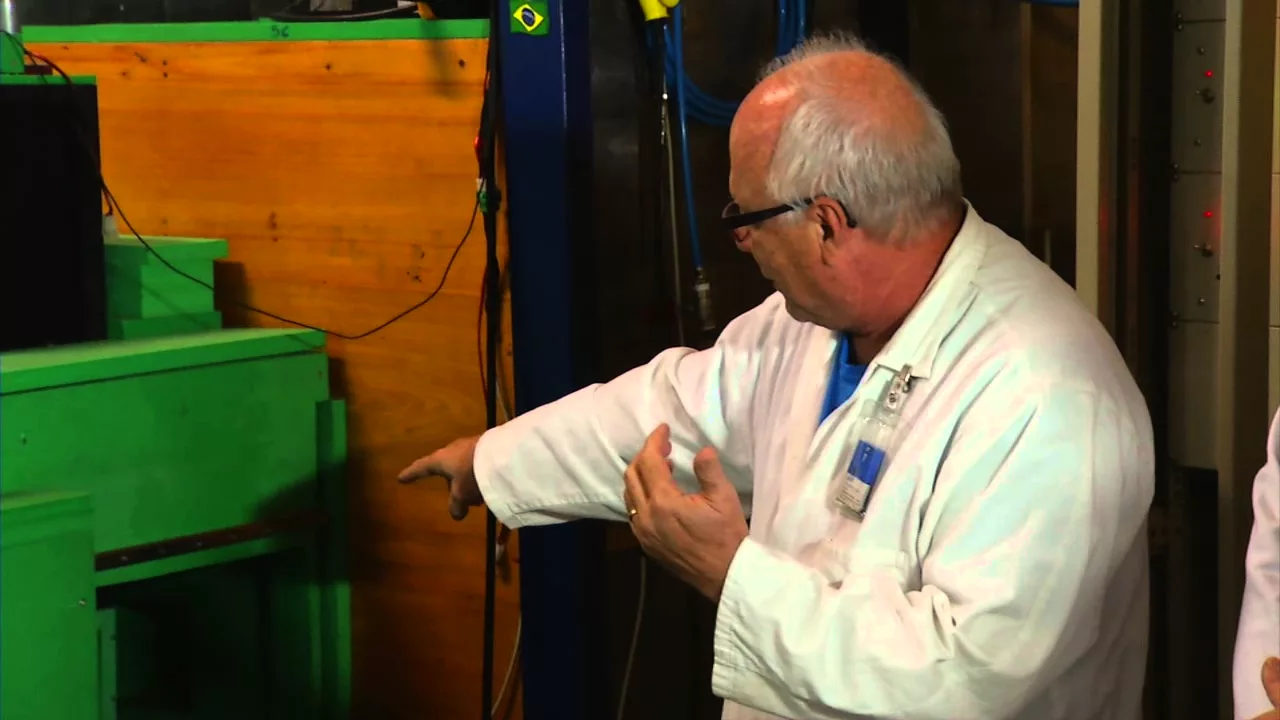

não me engano um cimento é um cimento desse Portland que se usa na construção e a ideia é saber aonde que a água penetra dentro desse cimento e como é que faz com que esse cimento se depois enrijece né É isso [Música] aí bom outro equipamento muito interessante esse aqui para imaginamento com neutrons né o neut é uma radiação muito penetrante então permite fazer imagens que o raio x ou uma gamagrafia não conseguem esse aqui é o Dr Reinaldo pugli ele é responsável pelo equipamento Reinaldo você pode contar pra gente um pouquinho do funcionamento e
das bom esse equipamento que vocês estão vendo aqui ele tá instalado no canal 14 do nosso reator de pesquisas e é um trabalho de de de 10 a 20 anos de pesquisa resultou nele mas nós só conseguimos obter imagens Claras imagens perfeitas do que nós estamos observando porque o nosso reator ele é excelente para essa ele tem 5 MW de potência e ele fornece na posição da amostra aproximadamente 8 milhões de neutrons por segundo em 1 cm qu como se fosse minha unha então isso propicia você formar uma imagem de qualidade única e como é
que funciona Professor o equipamento tá os nêutrons eles são gerados no núcleo do reator que tá atrás dessa parede esse feixe de nêutrons ele passa por uma camada de concreto de aproximadamente 3 M Onde tem um orifício que capta esses nêutrons dentro desse orifício de concreto nós colocamos filtros colimadores ou seja o que nós precisamos para tratar o feixo neutro da maneira que é útil para fazer imagem depois que ele passa tudo isso ele atinge naquela naquela posição a amostra depois a quantidade de Neutron que passa gera uma imagem Luminosa naquela tela branca numa tela
branca e um espelho que tá posicionado em 45º joga a imagem para uma câmera de vídeo instalada aqui de altíssima sensibilidade que capta a imagem PR esse equipamento permite você fazer imagens bidimensionais que é são imagens típicas de radiografia vamos dizer assim que é uma imagem é uma imagem Chapada de algo tridimensional e também você consegue fazer tomografia com esse equipamento e para essa finalidade amostra essa amostra por exemplo ela é girada na frente do feixe e são capturadas 400 imagens Até formar 360º e depois essas 400 imagens que são formadas por causa do Giro
elas são jogadas no computador e são e forma-se que se chama o arquivo de imagem reconstruída que já é o arquivo pra tomografia Você já consegue ver o as fatias como se vê em hospitais você a partir desse momento você já vê então a tomografia feita por causa do giro então e nós conseguimos fazer aqui uma tomografia ente em 400 segundos O que é um número bastante significativo tendo em conta a nossa condição esse reator é excelente eu quero repetir é um reator excelente para essa finalidade e que tipo de material o senhor costuma avaliar
aqui bom eh nós não temos nenhum vamos dizer assim compromisso de prestar serviço atualmente né a nossa atividade é pesquisa e atualmente nós estamos trabalhando na na avaliação de processos de de restauração avaliação de processo de restauração esse vasinho ele ele tem uma trinca aqui e ele foi colado e você consegue através da tomografia com neutrons estudar como a cola foi depositada nas emendas para saber se foi perfeito ou não amente o o que você consegue ver com nêutrons é tudo aquilo que é rico em hidrogênio por exemplo plástico borracha água sangue madeira você consegue
ver perfeitamente enquanto em outro caso o Neutron ele é capaz de penetrar vários centímetros de chumbo ou de alumínio como se fosse transparente Então você consegue por exemplo observar uma fita crepe colada atrás de 3 cm de chumbo ou 3 cm de alumínio alguma coisa assim então essa técnica ela é complementar a técnica de raio x porque o raio x vê materiais pesados dentro de materiais leves como é o caso do nosso osso e o Neutron vê material leve dentro de material pesado é o contrário Então uma complementa a outra então são técnicas que estão
sempre caminhando juntas então aqui é o setor dos laboratórios que medem radiação n então eles usam os nêutrons do reator para fazer uma reação nuclear na nos núcleos que você tá interessado em estudar e depois você mede a radiação que esse núcleo vai emitir Então a gente tem alguns Laboratórios importantes como o laboratório de ativação neutrôns análises químicas utilizando ativação com nêutrons tem o laboratório de correlação angular perturbada que eles pegam um núcleo radioativo muito bem conhecido implantam dentro de uma amostra e dependendo da perturbação que esse núcleo vai sofrer você infere eh características dessa
amostra Então você estuda materiais Através disso tem o pessoal que faz Fontes padrão aqui eles fazem Fontes muito bem calibradas e pessoal que estuda a estrutura nuclear mas isso só atendendo o ipen e os centros aqui ou também de fora não a gente vende Fontes calibradas também pra indústria e PR [Música] hospitais aqui é o mho do reator né a gente tem uma uma atividade muito importante que é atividade de visita então a gente recebe mais ou menos 1500 a 1600 pessoas todo ano né um reator que a gente permite que as pessoas vejam ele
operação e aqui nesse Muse a gente apresenta um pouco o reator o seu princípio de funcionamento um pouquinho da história uhum esses estudantes esse pessoal que vem visitar é o qu pessoal de ensino superior Ensino Médio tem que ser maior de idade né esse é uma exigência legal para isso E aí tem que entrar em contato com o pessoal da da da divulgação eles organizam a visita você vem tem muita gente faculdade que a gente percebe e mas ensino médio acho que é difícil ter até por causa dessa questão da limitação da idade e aqui
mostra um pouco da história do reator aí além do princípio de funcionamento a gente mostra um pouquinho da história né a construção E aí gostou pois ainda tem mais na próxima edição Você conhece o reator de Pesquisas mb01 Então até lá Y
