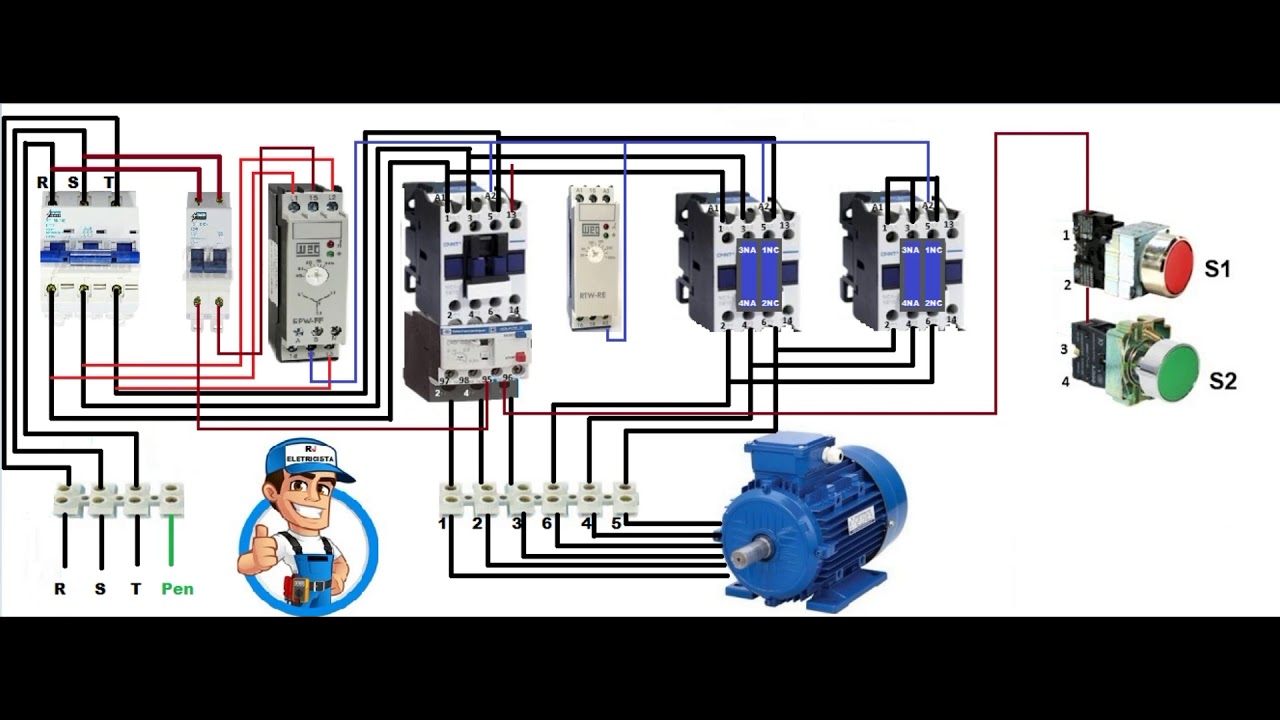

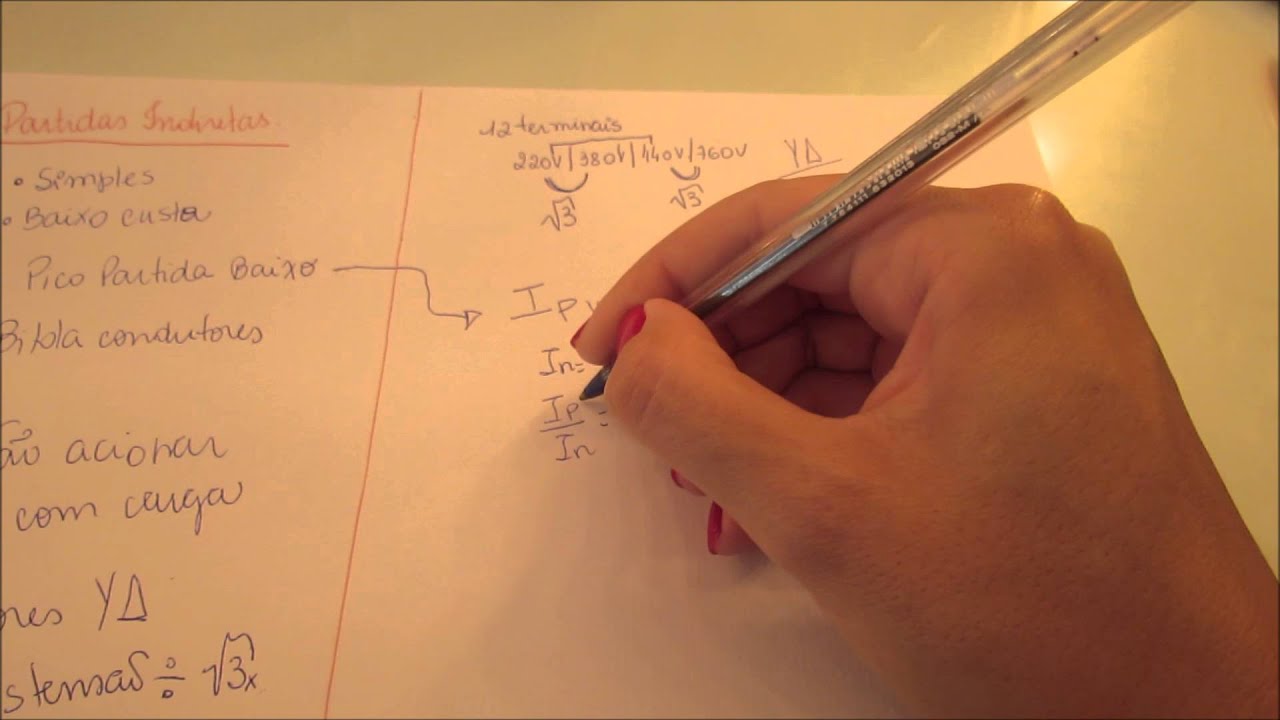

bom essa semana a gente vai ver eh como é que a gente faz os cálculos para os componentes da partida estrela triângulo eu trouxe o mesmo motor que a gente viu na semana passada que a gente fez os cálculos de componente de partida direta eu trouxe o mesmo motor pra gente ver se vai dar alguma diferença e onde vai dar alguma diferença tá então lembrando Quem ainda não consegue e entender o que que é cada dado da placa de motor Eu tenho um vídeo no canal vou deixar o link aqui embaixo e explicando passo a passo como que a gente entende né como que a gente lê uma placa de motor até a gente conseguir tirar o máximo de informações possíveis Então a gente tem aqui um motor de 5 cavalos ele é um motor obviamente estrela triângulo porque a gente vai est utilizando uma partida estrela triângulo então ele tem uma e duas tensões defasadas em ra3 a a tensão de triângulo 220 a tensão de estrela 380 v e ele tem também dois valores de corrente cada valor de corrente é correspondente a um dos fechamentos Então vai sempre na ordem se a primeira tensão é triângulo a primeira corrente é triângulo se a segunda tensão é estrela a segunda da corrente também é estrela IP sobre N significa que esse motor aumenta sua corrente em até sete vezes na hora da partida e o fator de serviço que significa que a gente pode jogar 15% de sobrecarga na corrente e na potência desse motor que ele vai ter um funcionamento normal a gente vai mudar a primeira coisa aqui ó o tempo da partida na aula passada a gente utilizou um tempo de 5 segundos como a gente passou essa partida pra estrela triângulo geralmente a gente utiliza um tempo de 15 segundos para ter a certeza do tempo que vai utilizar Só se a gente fizer o uso do tacômetro na partida para ver quando deve ser a comutação do Tri do estrela para o triângulo então a gente posiciona o tacômetro o motor deu 90% da da sua RPM nominal é é naquele tempo que a gente precisa fazer a comutação de estrela para triângulo no vídeo do funcionamento da partida estrela triângulo tem explicando tudo isso também tá Então vamos lá primeira coisa os contatores que que a gente tem que separar lembra que na partida estrela triângulo a gente utiliza três contatores em um certo momento a gente utiliza k1 e K3 para fazer a partida quando a gente utiliza partida em Estrela daí um tempo a gente tira K3 fora e bota K2 no lugar então o funcionamento k1 e K3 é para o fechamento estrela o funcionamento de k1 e K2 é para o fechamento triângulo tá no estrela a corrente é mais baixa então o meu contator k1 eu vou considerar como se ele fosse da corrente mais alta porque ele vai ser utilizado tanto na corrente mais baixa quanto na mais alta e ele tem que dar conta dos dois valores de corrente então eu já vou calcular de forma que ele suporte a corrente mais alta que a corrente do Triângulo então por isso que eu coloquei ele junto do K2 aqui então esses dois aqui são para funcionamento em triângulo e o K3 para fazer aquele curto de fechamento em Estrela primeira coisa que a gente tem que fazer eh vou trabalhar aqui a partida desse motor é em Estrela então na partida quem que a gente tem eh funcionando k1 e K3 vou calcular só sobre K3 porque o k1 ele também funciona na corrente mais alta junto de K2 então eu vou ter que utilizar a corrente desse motor em Estrela olhando pela placa corrente em Estrela 7,53 A então eu tenho uma corrente de 7,53 e tem um fator de serviço de 1. 15 é só eu multiplicar os dois então a corrente em Estrela 753 x 1. 15 8,66 a Então essa é a corrente que eu tenho que procurar no contator eh já no nos contatores para triângulo o que que eu vou utilizar eu vou utilizar a corrente para triângulo então a corrente vai ser a corrente para triângulo que é 13 vezes o fator de serviço que é o mesmo 1.

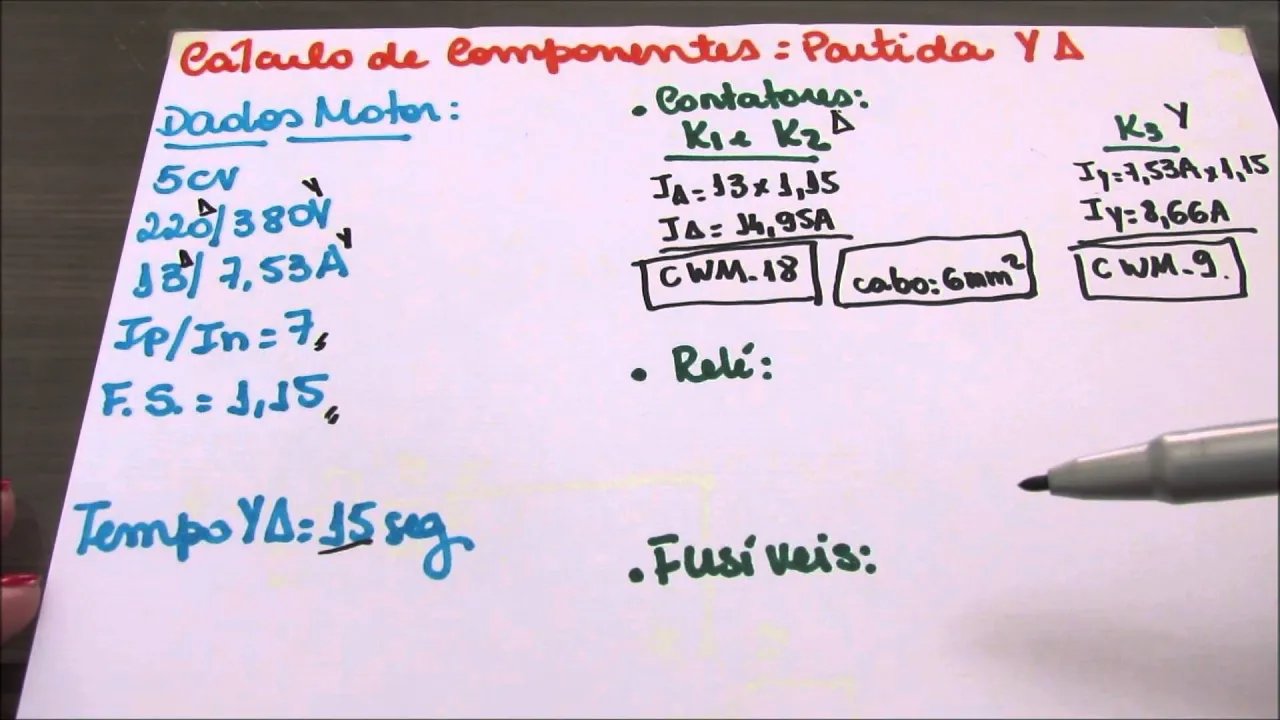

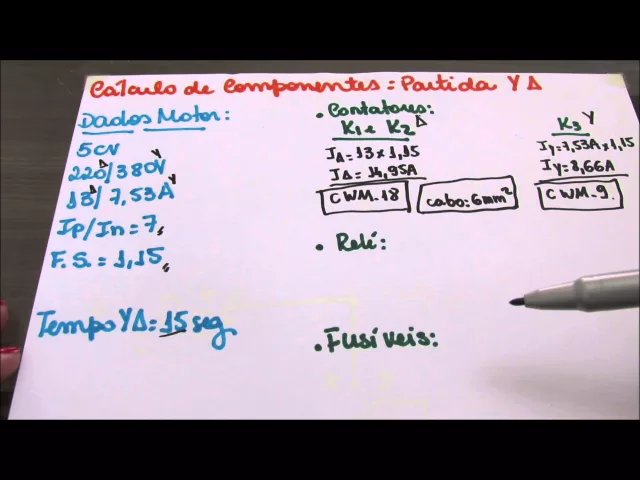

15 então a corrente pro contator em triângulo vai ser de 14,95 A então eu vou pegar a mesma tabelinha da Veg tá vou deixar o link aí embaixo para onde que vocês encontram funcionamento a categoria C3 que é o funcionamento constante né o funcionamento contínuo a gente vai procurar então por uma corrente de 15 Amp eu tenho aqui 9 12 18 tem que ser o 18 porque o anterior é 12 ele não dá conta de suportar uma corrente de 15 a Então a gente vai olhar aqui no 18 a referência do contator que a gente vai utilizar é o cwm 18 Então já defini o contator que eu vou utilizar para o segundo 8,66 eu tenho o primeiro aqui ó que ele suporta uma corrente de até 9 A então eu vou colocar o modelo desse contator aqui cwm9 então eu já tenho vou utilizar então dois contatores desse modelo cwm18 e um contator do cwm9 que é para o fechamento em Estrela conferindo aqui então Eh o que que eu tenho nessa outra nessa outra planilha tá eu tenho a corrente máxima que suporta cada contator dessa linha da Veg é muito fácil saber isso né porque o número aqui que nem cwm9 é um contator para 9 aamp cwm 12 contator para 12 aamp cwm18 então na próxima na própria referência do contator já é o valor de corrente que ele suporta tenho também nas informações tá que nem a gente olhou do partida direta tem as informações de sessão dos cabos vou aproximar aqui o circuito de força a gente monta todo com cabeamento só tá então a gente vai olhar qual que é o contator maior que a gente utilizou maior contator que a gente utilizou foram os k1 e K2 que a gente utilizou cwm18 então para cwm18 eu vou utilizar um cabo de 6 mm então eu já sei que o meu circuito de força eu vou utilizar um cabinho de 6 mm cálculo do relé de sobrecarga é só a gente pensar que o relé ele tá instalado embaixo de k1 então ele tem que suportar a mesma corrente que o k1 suporta então ele vai ter que suportar uma corrente de 14,95 aamp Então a gente vai olhar também na no catálogo da Veg Qual o contator que vai aguentar que vai suportar esses qual e relé que vai suportar né esses 15 Amp Então a gente tem aqui ó vai ser o mesmo da partida direta cwm9 40 de 11 a 17 A então vou colocar aqui cwm 40 fora de foco faixa de ajuste de 11 a 17 A tá então a gente já calculou o contator já calculou o relé próximo passo nosso é fazer o cálculo dos fuzos Então vamos calcular os fusíveis Qual que é a primeira coisa que a gente tem que levar em conta para os fusíveis então o primeiro passo a gente vai considerar que se é o motor compartida em estrela triângulo a gente tem que lembrar que esse motor ele parte em Estrela então eu vou ter que considerar a corrente desse motor em Estrela Então a primeira corrente que eu vou ter aqui ó o primeiro o cálculo de fusíveis eu vou utilizar a corrente desse motor em Estrela vou utilizar mais o quê quantas vezes que essa corrente sobe na hora da partida Então vou utilizar o IP sobre n vou pegar essas informações e vou jogar no gráfico só que agora como é estrela triângulo com o meu tempo de 15 segundos fazendo cálculo aqui o que que a gente vai ter a corrente do estrela 7,53 a vezes o meu IP sobre n que é 7 então eu vou ter uma corrente de partida eu vou ter uma corrente de partida que vai valer 60 V 62 agora eu vou pegar essa informação e vou cruzar no gráfico para ver qual fusível eu vou utilizar Então tá aqui o gráfico aconselho vocês a A baixarem imprimirem tá eu tirei gráfico de fusíveis do manual da Siemens porque até para mim aqui tá bem pequenininho então às vezes vocês não vão conseguir enxergar primeira coisa que a gente tem que fazer vou encontrar a corrente a corrente que a gente calculou como corrente de partida é uma corrente de 60 em torno de 60 Amp então eu vou vir aqui embaixo ó 10 elevado 1 10 20 30 40 50 o 60 vai est mais ou menos aqui então eu vou pegar e vou traçar mais ou menos aqui onde tá 60 Amp Ok e agora no tempo então nessa coluna aqui a gente tem o tempo 5 10 20 segundos então entre o 10 e o 20 eu tenho aqui o 15 segundos vou marcar aqui no gráfico o 15 e vou olhar onde essas duas linhas se encontraram elas se encontrar aqui ó então elas se encontraram dentro do fusível da faixa do fusível de 20 a então eu pelo meu cálculo eu vou colocar aqui então por esse primeiro cálculo que a gente fez vou considerar o fusível de 20 Amp qual que é é o segundo cálculo que a gente tem que fazer eu tenho que conferir se é a a corrente que pode chegar né esse circuito se ela vai aguentar esse fusível de 20 a então o segundo o cálculo que eu faço é pegar o maior nível de corrente o maior nível de corrente é no estrela ou é no triângulo o maior nível de corrente é no estrela Então quem que é a corrente aqui do estrela 13 A então eu vou pegar a corrente de 13 a vezes o fator de serviço vezes a gente coloca uns 20% de sobra que é para esse fusível suportar então a gente faz a corrente maior vezes 1. 15 que é o fator de serviço vezes 20% a mais né porque daí é o máximo que essa corrente pode chegar então 13 x 1. 15 x 1.
