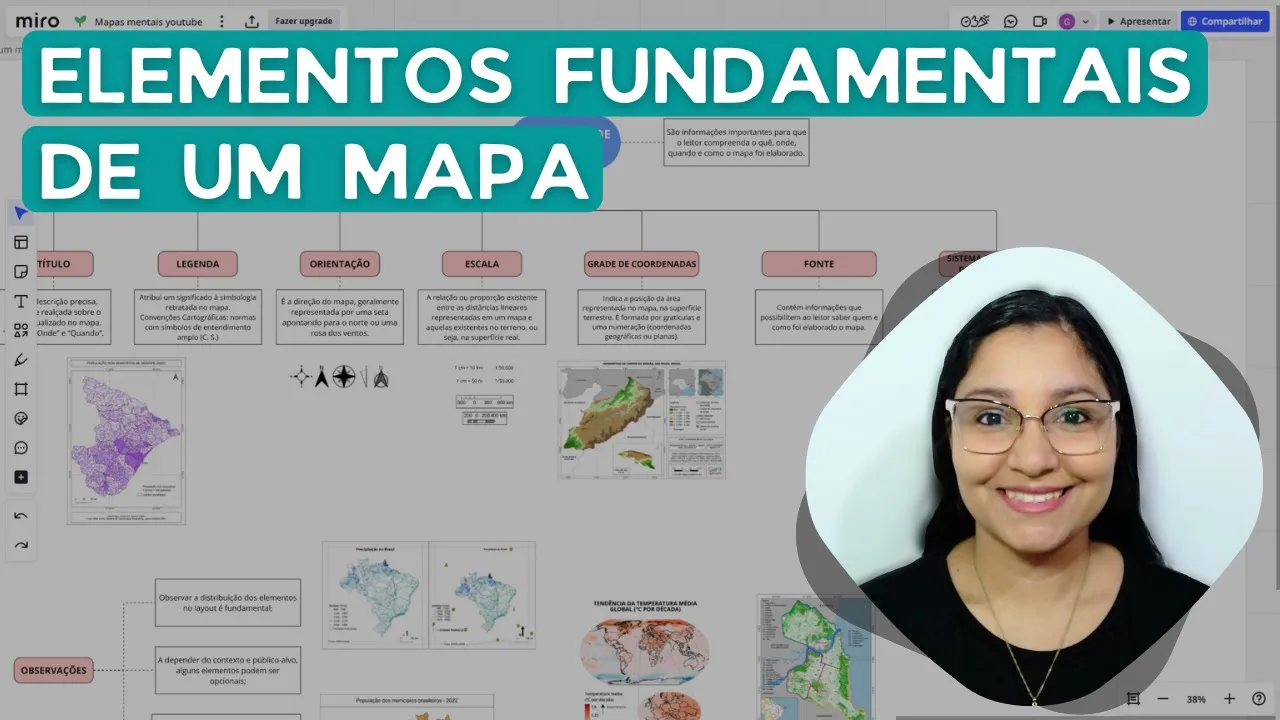

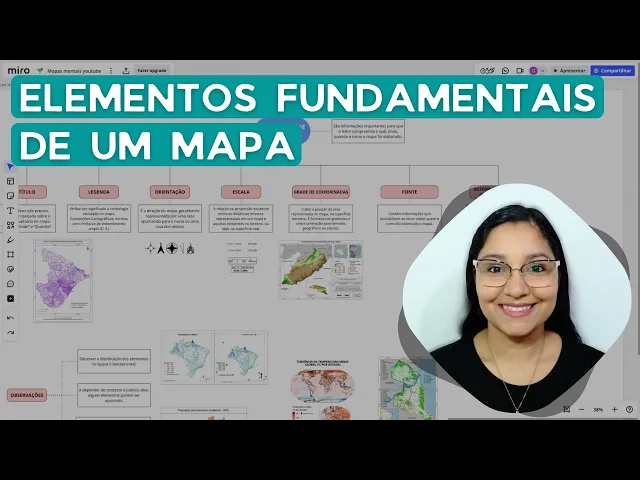

Então é isso, vamos para o vídeo. Eu montei este mapa mental para trazer uma visão geral sobre os elementos de um mapa. E se tratando de elemento de um mapa, são informações importantes para que o leitor compreenda o que, onde, quando e como o mapa foi elaborado.
E também para distinguir o mapa de outras representações gráficas. Nós temos os principais elementos que são título, legenda, orientação, escala, grade de coordenadas, fonte e sistema de referência e coordenadas. E eu trouxe também algumas observações que eu vou falar posteriormente.
Com relação ao título, ele é definido como a descrição precisa, concisa e realçada sobre o tema visualizado no mapa. Um título pode explicar o que, onde e quando de forma bem sucinta. Por exemplo, nós temos aqui um mapa da população nos municípios de Sergipe 2022.
é um mapa de nuvem de pontos que foi ensinado no nosso canal no YouTube. Ele explica o quê, que no caso é a população, onde nos municípios de Sergipe e quando 2022, já que população é algo que vai mudando ao longo do tempo. Esse quando não é obrigatório, vai depender do tema.
No caso de população, é interessante colocar porque ela vai mudando. A legenda, que é um outro elemento fundamental de um mapa, atribui o significado à simbologia retratada no mapa. Então, sempre que você inserir um elemento no mapa, você tem que colocar o que ele significa na legenda para as pessoas entenderem.
Por exemplo, esse ponto roxo significa população nos municípios. Um ponto equivale a 100 pessoas. É necessário inserir uma legenda para o leitor entender do que que o que significa esse ponto.
Com relação à legenda, tem um termo associado que é convenções cartográficas, que são definidas de maneira bem simples como normas com símbolos de entendimento amplo. São símbolos utilizados universalmente e são muito mais utilizadas na cartografia sistemática porque é de um uso geral, não é o caso daqui. Eu estou tratando principalmente de mapas temáticos, que são mapas de temas diversificados, já convções cartográficas geralmente é utilizada em cartografia sistemática.
Nós também temos a orientação, que é a direção do mapa, geralmente representado por uma seta apontando para o norte ou uma rosa dos ventos. Aqui são exemplos de orientações que você encontra no quejis. Tem outras possibilidades também.
E você também pode importar arquivos SVG para poder inserir alguma orientação que seja mais do seu agrado. A escala, que é fundamental também é a relação ou proporção existente entre as distâncias lineares representadas em um mapa e aquelas existentes no terreno, ou seja, na superfície real. E aí existem diferentes tipos de escala.
A escala nominal, por exemplo, 1 cm equivale a 10 km. A escala numérica 1 para 50. 000, que é assim que lê.
E também a escala gráfica. De todas elas, uma que eu recomendo sempre inserir é a escala gráfica, porque se você ampliar e reduzir o mapa, ela vai acompanhar essa ampliação ou reduzão ou redução junto. Então vai ficar uma escala errada.
Diferente, por exemplo, de você colocar aqui, como eu coloquei um mapa só na escala numérica. Se você reduzir esse mapa, isso aqui já modificou. Até por isso que eu coloquei mapa principal em A3, porque se você reduzir ele não vai ser mais essa escala.
Por isso que é importante inserir a escala gráfica também. No nosso curso de mapas temáticos com QX, eu explico bem detalhadamente o que que é escala, os tipos, como calcular no módulo teórico. Em relação à grade de coordenadas, ela indica a posição da área representada no mapa na superfície terrestre.
é formada por gratículas, que são essas linhas, não necessariamente linhas quadradas e uma numeração que pode ser em coordenadas geográficas ou em coordenadas planas. Neste exemplo aqui desse mapa, nós temos tanto em coordenadas planas UTM, veja que os números são bem maiores, quanto em coordenadas geográficas. A utilização vai depender do tamanho da sua área de estudo e também dos objetivos.

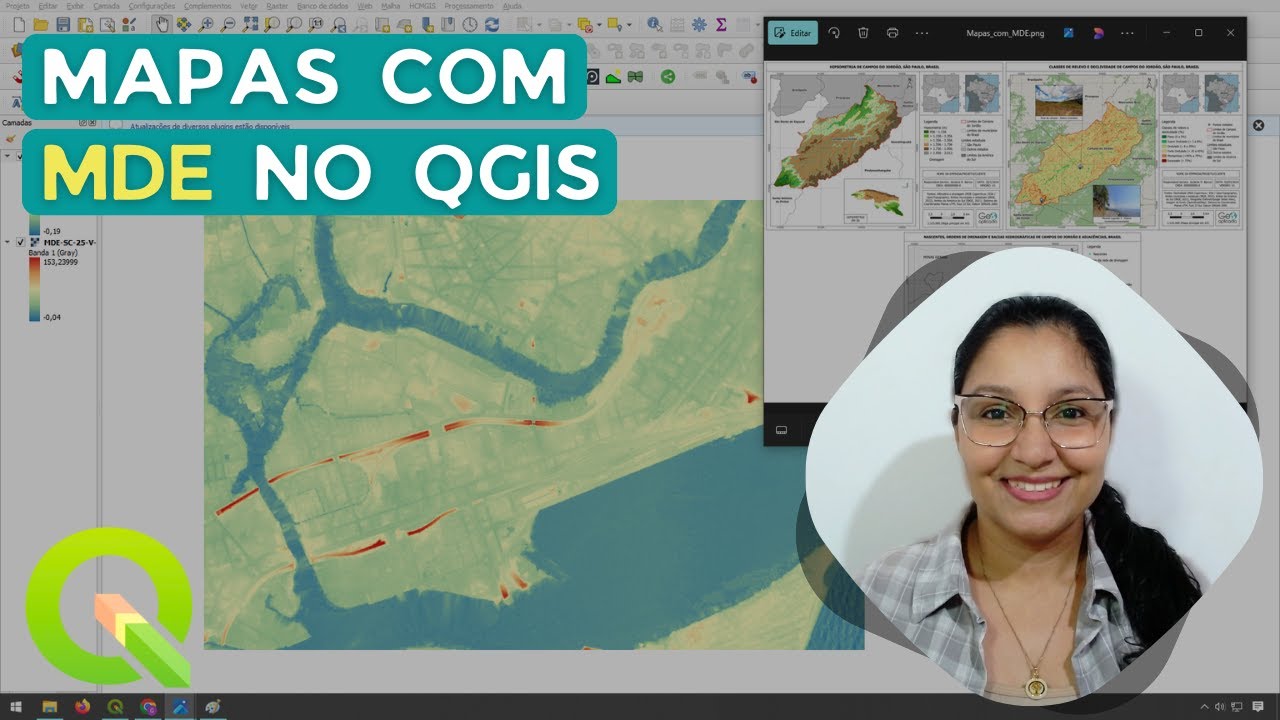

Isso tudo a gente deixa bem explicado no nosso curso. Este é um mapa que foi elaborado no curso de mapas temáticos com QGIS a partir de MDE. Além da issometria, a gente também ensina a elaborar mapa de declevidade e também de delimitação de bacias ideográficas, drenagem e nascente de rios.
E você pode ver que o layout dele é um layout mais técnico, pensando em consultoria ambiental ou trabalhos mais técnicos, mas não é a única possibilidade de layout. Aqui todos esses mapas, fui eu que elaborei, tem diferentes tipos de layouts. Você vai adequar ele a depender do contexto, depender do público alvo.
Em relação à fonte, ela contém informações que possibilitam ao leitor saber quem e como foi elaborado o mapa. por exemplo, o nome da pessoa que elaborou ou o nome da empresa, as fontes, às vezes até uma descrição metodológica bem rápida pode vir nessa área de fonte. Aqui nós temos um exemplo, quem elaborou fui eu e as fontes, os dados de onde eu peguei do IMP, do plugin de Bif, do que biomas, dentre outros.
Este é um mapa bem mais ilustrativo. Ele tem todos os elementos, só não a grade de coordenadas e mostra a densidade de focos de queimadas e distribuição nossa pintada. Nele nós utilizamos a densidade de kernel, que também é explicada no curso e esse mapa elaborado no curso.
Sistema de referência de coordenadas indica o sistema de coordenadas, projeção e dados utilizados no mapa de maneira bem simples. Então aqui neste exemplo nós colocamos a projeção, projeção TM, já fica implícito que é o sistema plano, sistema UTM e o dato. Já neste outro mapa, descrevi que é um sistema de coordenadas geográficas no datum sigas 2000.
Então isso é importante de você inserir porque aí a pessoa vai saber qual que foi o sistema utilizado e reproduzir, por exemplo, é muito importante ter essa descrição, que é uma descrição também metodológica. Agora eu trouxe aqui algumas observações que são muito importantes, porque isso aqui é importante você ter em mente, mas a utilização vai depender do contexto. Vamos lá.
É importante considerar que alguns elementos podem ser opcionais, dependendo de para onde você vai fazer, para quem você vai fazer. Por exemplo, esse mapa de tendência da temperatura média global foi elaborado paraas nossas redes sociais, como Instagram, inclusive, por favor, se inscreva lá, nos siga lá. E ele não tem escala, também não tem grade de coordenadas, porque a nossa intenção é chegar no público, um público que não é só o técnico, pessoas que gostam de cartografia, gostam de geografia, gostam de mapas, não necessariamente da área técnica.
Então, os elementos que são mais importantes para que ela consiga entender o mapa estão aqui, que é o título e a legenda. E aqui ainda tem uma descrição para facilitar o entendimento desse mapa. Como é num contexto de rede social, é um mapa mais ilustrativo, a gente não inseriu, mas você também poderia inserir sem problema, só que não é obrigatório.
E tem um outro exemplo que é deste mapa que foi elaborado neste artigo aqui, tá citado. É um mapa para um artigo científico derivado da minha dissertação de mestrado que foi feito o artigo em conjunto com outros autores. E nele nós não colocamos o título porque o título já vem na descrição da figura.
Então em documentos acadêmicos como TC6, artigos científicos, tes e dissertações, é comum a gente não incluir o título porque senão vai ficar repetitivo, vai ficar o título no mapa e o título na figura. Então, pode acontecer nesses casos da gente não colocar o título. Além disso, é importante não só você incluir os elementos, mas você observar a distribuição desses elementos no layout para que fique harmônico e melhore a qualidade deste mapa, do seu mapa.
Especificamente para os nossos alunos do curso de mapas temáticos com queis, a gente traz alguns erros que não devem ser considerados, né? Um erro para você saber que existe e não fazer em mapas. Então, a gente colocou esses elementos aqui distribuídos em letras e lá a gente descreve o que eles são, como uma forma de você não cometer esses erros no seu mapa e ele ficar mais bonito.
Por exemplo, o título ficar muito pequeno e descentralizado, o mapa também dentro fica muito desproporcional a folha, dentre outros elementos que nós explicamos exclusivamente para os alunos do curso. Por fim, é importante ressaltar que outros elementos podem ser inseridos a depender do contexto, como tabelas, logotipos e mapas de localização. Foi o caso deste mapa.
Este aqui a gente ensina no nosso canal no YouTube. Você pode pesquisar lá que você encontra. Temos uma tabela.
Além da tabela, nós inserimos um logotipo. E já em outros mapas, como por exemplo este mapa aqui, que é mais técnico, além do mapa principal, nós inserimos outros dois mapas paraa pessoa se localizar em relação ao Brasil. Então, o campus do Jordão fica em São Paulo, que fica dentro do Brasil.
