Olá pessoal vamos dar sequência aqui a nossa aula de esquemas elétricos tá é o seguinte na aula de hoje eu quero falar sobre tensões de transferências tá é uma coisa aí que eu vejo que muita gente acha que só de tensões ali nas bobinas Já você já tem todas as tensões presentes na placa O que é errado tá se você olhar somente pelas bobinas Você acha que tem todas as tensões presentes é está errado totalmente redondamente errado tá então na aula de hoje eu quero mostrar para vocês as tensões de transferência deveria ter aberto aqui qualquer tipo de esquema elétrico antes né Agora sim ó tá aí o esquema elétrico Acabei de abrir eu vim aqui peguei um qualquer abrir outros Aqui também tá como eu falei pessoal nessas aulas aqui eu vou pegar o máximo possível de esquemas elétricos que a gente está analisando tá e eu não vou é ficar aqui é de apenas um determinado porque a ideia vocês aprenderem no geral né não é aprender um esquema elétrico né faz muito sentido Ok então usarmos a massa do primeiro aqui ó tá então Aqui nós temos um esquema elétrico como sempre começou aqui já esse aqui não tem a capa mas tem aqui o diagrama em blocos né E aqui já começa a foto foi isso aqui é peguei bem resumido sobre esse lado aqui embaixo tem alguma coisa não tem nada também ó como que a gente vai encontrar as tensões de transferências né gente vai encontrar essas tensões geralmente você vai encontrar ela em nos Flex ou seja o que que é uma atenção de transferência vamos falar assim primeiro tá atenção de transferência é o seguinte você tem aquela atenção que nasce na bobina lá no pwm ela continua ela continua por exemplo você vê três voos Vamos fazer um exemplo com três votos aí você vê 3 volts na placa você acha que 3 volts está presente em todos os setores não tem como e você viu que o 3 volts nasceu no pwm porém depois ele passa a trocar de nome mesmo se mantendo como 3 volts ele passa chamar com outros nomes tá vamos fazer aqui os três votos por exemplo qualquer um tem que ir lá em alguma parte aqui que tenha pwm eu vou mostrar para vocês tá não preparei a aula tá pessoal tava tá gravando um outro vídeo aqui e lembrei de gravar essa aula aqui que eu estava pensando ela desde ontem à noite Bom vamos lá vamos ver se eu acho aqui pô começou a dar aqui alguns em algumas país mas ainda não tem nenhum pwm e aqui eu cheguei a atenção de transferência Ela tá procurando outra coisa mas tudo bem Olha só vamos aqui ó aqui eu tenho uma atenção que ela chama vb5 eu te garanto que esse ver de cinco é atenção primária Vale nasci lá na primária Eu posso te garantir isso tá porque eu lembro mais ou menos desse esquema aqui um só olhar aqui ó só para vocês verem que realmente que eu estou falando é verdade isso aqui é dever Core tá então é alguém lá da atenção principal que aprender três tá vendo e Aqui nós temos o bd-5 tá deixa eu dar um zoom aí para vocês ver tão vendo de cinco Ele nasce aqui ó justamente no pwm primário tá ele nasce aqui no PW Imprima Então você vai vir aqui na pele seis você vai me diga falar assim eu tenho 5 volts a legal PS3 volts para ir tem 3 E aí ela nasceu aqui três vou tá só com a placa não tá ligando cara a placa liga e desliga tá E aí porque disso então vamos lá vamos descobrir por causa da atenção de transferência você falou para mim que você tinha 5 volts na placa tá então você tinha esse 5 volts aqui na placa tá porém não quer dizer que você tendo ele e você vai ter esse 5bs porque esse mosfet aqui ele é uma ele é um mosfet de transferência ele passa o que esses de de cinco passe a se chamar 5 vs tá então através desse mosfet e é atenção de transferência Ele tá fazendo a transferência aqui foi pelo mosfet Às vezes você vai ver através de um Jumper Às vezes você vai ver através de um resistor tá então assim aqui foi um mosfet e para que esse 5 volts AC eu possa aparecer aqui os 5 vs ele tem que ser habilitada tá vendo que aqui tem uma seta essas ela tá mostrando que esse mosfet canal n quando a canal N O que que significa significa que a tensão de Gate tem que ser maior do que atenção de Souza aquele Tentar algo acima de 5 volts para poder fazer essa passagem e aqui ele faz com esses 500 e vê tá vendo que seria uns 15 volts então com 15 volts ele faz essa passagem Tá bom então com 15 não vai estar o circuito está estudando na verdade atenção de transferência tá bom Aqui também tem outros Vamos ver que a ovelha de três tá vendo aqui ele nasce aqui 3 volts 3 amperes inclusive e aqui ele faz a transferência também para 3. 3 vs também através de um mosfet também através de mosfet canal n tão aqui ele também faz através do mesmo se skinzee volts aqui tá a 15 votos aqui e aí ele paga essa transferência Então o que acontece Às vezes você olha lá na bobina Mais uma vez você tem três vezes porém essa tensão de 3. 3 v s não está presente essa atenção aqui ela é uma tensão secundária tá bom e de repente você não tem essa atenção Presente porque deu problema no mosfet deu problema nesses 15 volts não tá fazendo Xavier esse mosfet para poder passar então dificilmente a gente falando que olhando somente nas bobinas frente nós temos todas as tensões tá chovendo aqui atenção de transferência maioria vai ser através de mosfet deixa eu ver aqui se essa 3.
3 vs ela se transforma em alguma outra coisa tá é rapidinho se transformar vai ser através de alguma outra coisa aqui ó deixa eu ver aqui não aquele tem uma legal para gente olhar meu super aí vocês aqui fosse para aí ou não não é um super aí eu ainda Ah tá bom que acho que não vai dar no superar eu mas geralmente não supera Eu também através de um resistor muda de nome tá é mas sempre mais as vezes deixa eu ver aqui e não e não é vai ser difícil mas sabendo que ele já mudou de nome aquele já passou a se chamar 3. 3 vs underline SPD tá vendo Então aqui ó não sei se foi criado por esse cara aqui tá ou se ele fez uma transferência também tá Oi aqui é justamente esse não deu certo vou pegar outro vão pegar esse esquema aqui vamos olhar mais um e o mas esse esquema nós temos aqui index daqui é o índice aqui mostra para mim a página 26 0 75 BS e tudo mais só que não dá para confiar nisso nós vamos lá página 26 o Thaís estão vendo a pena página aqui ó tá vendo às vezes eu fico gravando aqui igual aconteceu outro dia estava almoçando outra coisa ninguém tava vendo página de nada o página 26 Nasci Aqui 1. 1.
0 5v mais 1. 050 mas 1. 05 vamos ver se ele também tu estás alguma alguma transferência de nome é E aí e ele vai fazer porque eu já vi ele que tem 1.
050 1. 5 vs e pode 05 ver não se transforme mais nada música que a gente consegue ver algumas vezes no próprio no próprio diagrama aqui ó ele fala por exemplo vamos ver se aqui eu consigo aqui ele fala para mim olha só é aquele mostra aqui o mais um ponto 5 vs ele se transforma através do am48 26 em Mais um ponto 5b essa aqui é uma tensão de transferência e ele alimenta esse f61 37 que é um pwm step Down ou seja né ele diminui a tensão né Fazer o ponto 75 vs tá melhor responsável estamos vamo nesse cara aqui mas toda forma aqui ó tem outra aqui ó mais 3. 3 vs tá vendo não perdão vamos olhar aqui isso aqui é só que alimenta esse cara aqui fazendo o quê que faça o estepe da unha essa aqui vira o mais 1.
8 vs mas aqui de consegue ver o mais cinco vá ele se transforma em mais 5 vs intenção de transferência e também não mais cinco ver também outra atenção de transferência tudo isso através do am48 26 ó tá vendo o mais três vá ele também através de uma m48 26 que deve ser um mosfet se transforme mais 3. 3 vs tá E esse aqui alimenta esse cara que faz o step Down pra 1. 2 vs Tá bom então aqui embaixo também ele também se transforme mais três pontos três vezes vamos achar isso aqui mas 3.

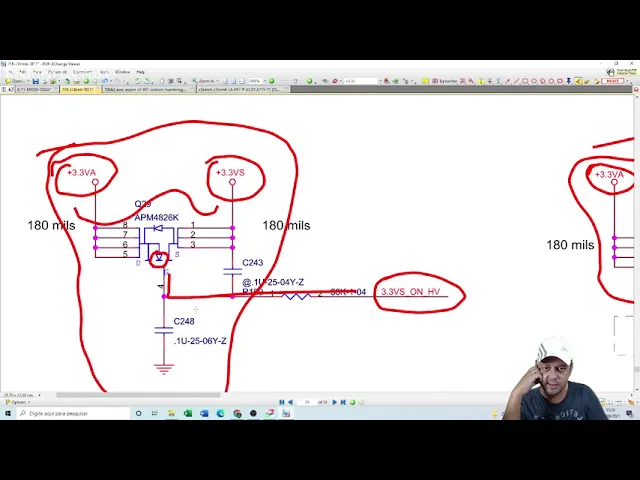

3 V6 e ela falou que era página 26 não foi nada né pessoal é por isso que eu falo que não dá para confiar cegamente no esquema elétrico tá Às vezes ele fala uma página é outra eu vou descer lá mas embaixo deve você próximo do tá página 26 lá aqui ó todo mundo já estudou comigo né aqui é entrada tá vendo e com quem tiver descendo só que não vai ser tensão de transferência nem aqui geralmente a onde tem as tensões de transferência Não que seja sempre no mesmo lugar tá mas às vezes ele já vem escrito aqui aí vem um título aqui tá você vê a vou mostrar para vocês aqui mostra esse aqui no motor foi nada fala a verdade essa aqui não me mostrou nada mas aqui é ele ok Aqui é só uma tensão de transferência ele mostrou outro nome aqui então esse aqui não me mostrou o nome tá mas aquele mostra atenção de transferência e também dente com aquele outro que estava olhando tá aí dentro é feita através de um mosfet tá vendo e também se mosfet ele recebe mais 3. 3 v a o Zé aqui e faz a transferência para mais 3. 3 vs tá bom E aqui também pelo mosfet Canal n tá aonde ele recebe aqui uma alimentação chamada 3.
3 vs on H ver tá não que ele tenha 3. 3 volts aqui como ele é ele habilita esse 3. 3 vs tá ele coloca um pouquinho porque ele está habilitando a está ativando o 3.
3 vs tá bom E aqui Claro que ele tem que ter uma tensão acima de 3. 3 vai poder fazer essa passagem senão não passa beleza também através de mosfets tá A grande maioria das vezes vai ser através de mosfet mesmo tá aqui a mesma coisa mais 3. 13 aqui se transforme mais 3.
3 V através de um mosfet canal n e também ele recebe aqui habilitação né ou seja uma atenção maior fica aqui chamada de cinco b1h ver olha só para vocês verem o que habilita 5 volts ou 5 v habilita o mais 3. 3 v a e o mais três com três ver aqui vamos falar sobre a habilitação né que é essa que já existe então Nasci Aqui através desse sinal aqui E esse sinal aqui ó eu te garanto que ele tá fazendo o mesmo aqui onde nós vamos encontrar ele Oi aqui é um ponto cinco também transferência tá vendo também transferência e cadê os cinco aqui eu cinco olha para você ver o mais cinco ver ar ele se transforma em mais 5 vs também através de um mosfet canal ele ele recebe atenção ou o sinal chamado 3. 3 é senão que ele tenha três voos a pensar só o nome aqui é só o nome você pode colocar qualquer nome aqui pode ser de seu nome aqui ó tá se você quiser atenção de sobre o seu nome que é Atenção se habilita aqui tá E aí acabou que eu não achei eu dou cinco lá mas tudo bem Depois a gente vai começar a estudar circuito pessoal aí eu vou ensinar para vocês como é que funciona o circuito a ideia aqui ainda não é não é estudo de circuito a ideia aqui aqui o ciclo ao que ela aqui ó a ideia aqui e a gente saber que existe esses mosfets de transferências tá as tensões de transferência tá a mesma coisa passa para cá cinco bota canal n aqui de receber uma atenção maior para poder maior que 5 vá na desculpa maior que 5 bolsa maior que cinco vou para poder passar essa atenção aqui posso colocar 19 volts aqui ó ele pode pode colocar 19 voos que vai passar tá bom algumas vezes as pessoas chamam até de gambiarra o que não é gambiarra Às vezes as pessoas falam as coisas talvez sem saber de repente esse sinal aqui sumiu tá E esse sinal aqui é você você se perdeu ele Você perdeu ele você não tem um esquema elétrico você não tem Ah tá mas você tem um outro cara aqui ó que tá fazendo a mesma o mesmo papel por exemplo aqui ó aqui não sabe que é mais sim cobrar passando para 5 volts né é de repente você tem outro cara aqui é o mais três ver a passando os três ver que ele é uma outra pessoa outro sinal que está habilitando né E aí você pega um fio e puxa daqui para cá para ele fazer a mesma habilitação juntos tá é as pessoas chamam isso de gambiarra não é gambiarra tá não era bem às vezes você tá faltando aí tem uma um esquema elétrico para você saber como é que você vai fazer o Às vezes você não tem componente para você trocar e resolver o problema então você tem que usar né dessas artimanhas aí vamos passar próximo até agora não consegui achar um que faz através de resistor né ou de jumper também abaixo que eu tenho que eu vou encontrar tem umas placas que trabalha muito e lá tem tchau aqui a mesma coisa tá vamos descer lá e onde a gente acha extensões de transferência aqui achei ó Isso que eu falei para você vovó a máquina não é perdão e essa aqui e o que é aqui parecendo tá achando que já passei o que eu acho que eu já passei mesmo vamos subir E aí a atenção estão aqui e aqui é o quê 1.
05 aqui também eu não acho que ela tinha passado não eu achei que tivesse passado mas não passei não ah ah mas eu acho que eu tinha passado aqui em casa quer pensão de 3 volts e aqui ó no topo tá falando a Quais são as tensões que estão nascendo Alguns falam aqui outros podem falar aqui embaixo é alguns bem falam tá alguns você tem que se virar dar um zoom aqui ó tensão 3D três vs5 todo mundo lembro que S5 significa estado 5 ou seja com a placa só conectar de trás atenção tem que nascer né a verdade pelo confie cegamente nisso não tá Às vezes você vai ver isso aqui vai estar tá de outra forma E aí talvez não vai não vai nascer nada e você tá ali quebrando a cabeça aqui ó e aqui para lá não achei que era aqui que já tava mudando mas não está aqui vamos ver se aqui está mudando alguma coisa e olha só aqui através de um resistor Olha o que que ele faz aqui através de um resistor mas é o 3 volts estado Cinco Ele vem passa por esse resistor oi vem aqui nesse tédio aqui ó esse encontro essa junção aqui alimento pinos sei aqui ela alimenta o pino 16 aqui alimentam esses pinos todos aqui que vocês estão vendo tudo com os 3.
