ARQ001 s1 introduccion al dibujo arquitectonico 1

introducción al dibujo arquitectónico el dibujo es un medio de expresión utilizado por el ser humano desde sus principios es la representación gráfica de las cosas ya sea imaginarias o reales que se desean transmitir comunicar y obviamente mostrarlo el dibujo técnico tiene como fin representar algo lo más exacto posible en forma y dimensiones haciendo hincapié en la razón y no en los sentidos Cómo sucede en el dibujo artístico la arquitectura lo mismo que el arte es un lenguaje que no tiene traducción directa en ningún idioma no obstante tampoco Nadie traduce la música o la pintura por

eso no hay mejor medio y garantía para esta comunicación que los planos croquis y las maquetas el desafío es singular en el momento de hablar se deben transmitir las ideas sobre el espacio sobre la calidad de los lugares los materiales las dimensiones la significación el simbolismo todo todo En referencia a un objeto que aún no existe o por el otro lado que sí existe la arquitectura no se concibe sin imágenes sin gráficos para su creación y proyecto son totalmente necesarias porque permiten facilitar su ejecución y permiten su contemplación su difusión y su análisis el dibujo

es un medio de comunicación imprescindible en los procesos que hacen posible la creación y materialización de la arquitectura las características distintivas del dibujo de la arquitectura son las siguientes primero debe ser muy técnico requiere instrumentos y destrezas especializadas que vamos a ver en este curso debe ser racional se basa en el conocimiento y aplicación de reglas debe ser también objetivo los códigos son universales es decir se comprenden en todo el mundo y esto facilita su interpretación el dibujo es el medio de creación de análisis de definición del proceso de materialización de la arquitectura con el

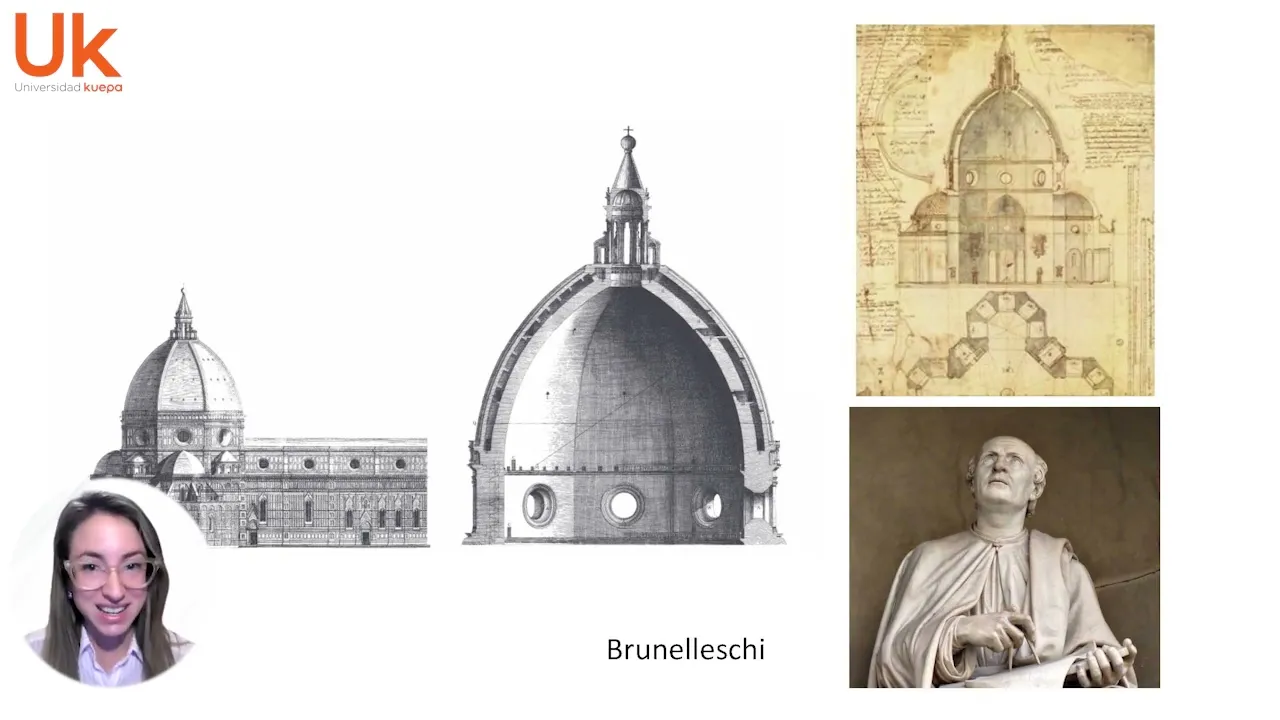

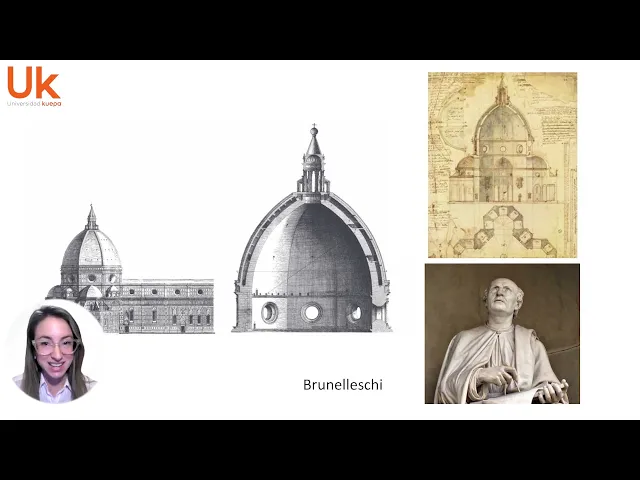

dibujo arquitectónico se consiguen los siguientes objetivos uno dominio de la geometría y de las formas tridimensionales en el plano dos concreción del pensamiento arquitectónico en un proyecto realizable tres estudio y anticipación de las soluciones tecnológicas que permitan la ejecución del mismo durante la Edad Media los dibujos técnicos se concentraron casi con exclusividad en planos de edificios casi siempre religiosos o militares y los procedimientos utilizados en ellos eran muy empíricos haciéndose en los dibujos por escrito numerosas explicaciones y aclaraciones durante el renacimiento cuando las representaciones técnicas adquieren una verdadera madurez son el caso de los trabajos

de la arquitecto brunelleschi el cual enseñó a sus discípulos los teoremas correspondientes a la perspectiva Alberto durero escribió varios tratados sobre proporciones en la perspectiva y en sus cuadros se observa que conocía la perspectiva cónica que ya era conocida en aquella época en esta época merece especial atención también el pintor es cultor arquitecto ingeniero e inventor Leonardo Da Vinci del que se conservan numerosos dibujos técnicos de dispositivos e ingenios mecánicos creados por él y uno de los grandes avances se debe también al matemático francés Gaspar Monge contribuyó a fundar la escuela politécnica en 1794 en

la que se dio clases de geometría descriptiva durante más de diez años es considerado el inventor de la geometría descriptiva Qué es la geometría descriptiva la geometría descriptiva es la que nos permite representar sobre una superficie bidimensional la superficie tridimensionales de los objetos hoy en día existen diferentes sistemas de representación que nos sirven para este fin como es la perspectiva cósmica que lo van a ver en croquis y en geometría descriptiva el sistema de planos acotados etcétera Pero bueno el más importante para nosotros que nos concierne en esta materia es el de sistema el sistema

diédrico que fue desarrollado por Monge en su primera publicación en el año 1799 cabe mencionar al francés Víctor poncelet a él se debe la introducción en la geometría del concepto de infinito que ya había sido incluido en matemáticas en la geometría de poncelet dos rectas que se cortan o se cruzan no pueden ser paralelas ya que se cortarían en el infinito el desarrollo de esta nueva geometría que él denominó proyectiva lo plasmó en su obra Tráete tres propiedades de figures en 1822
