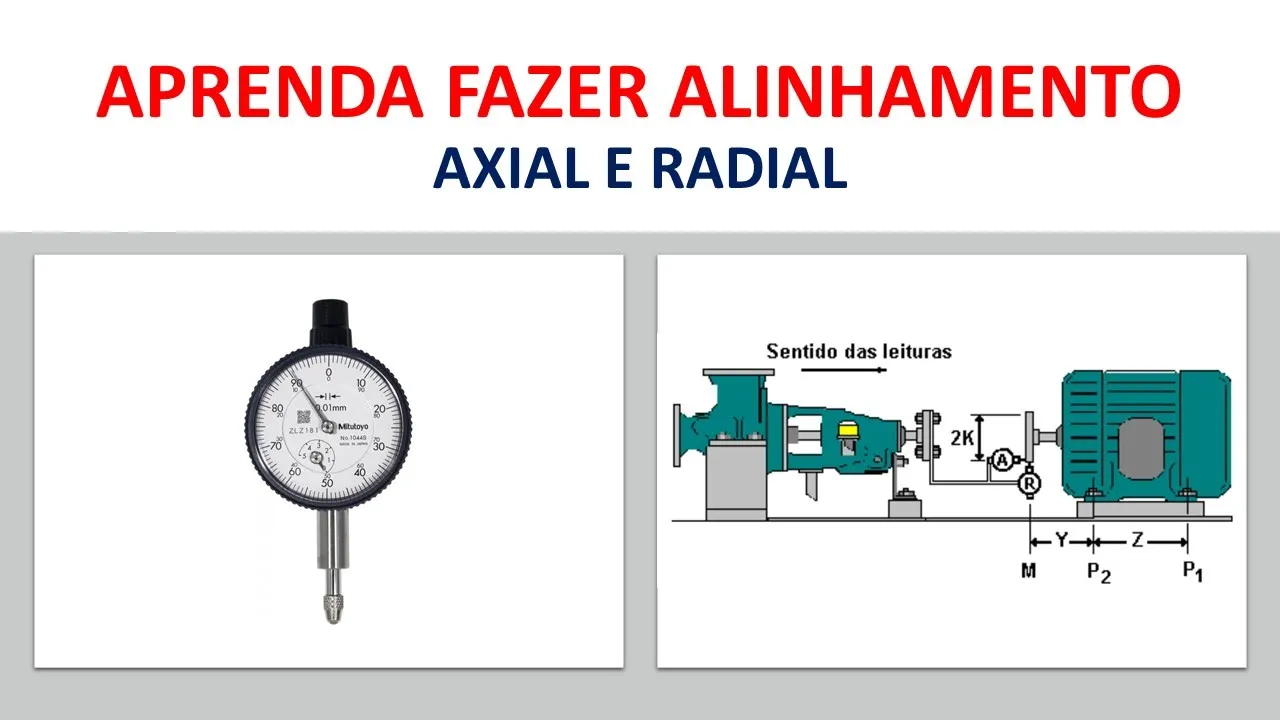

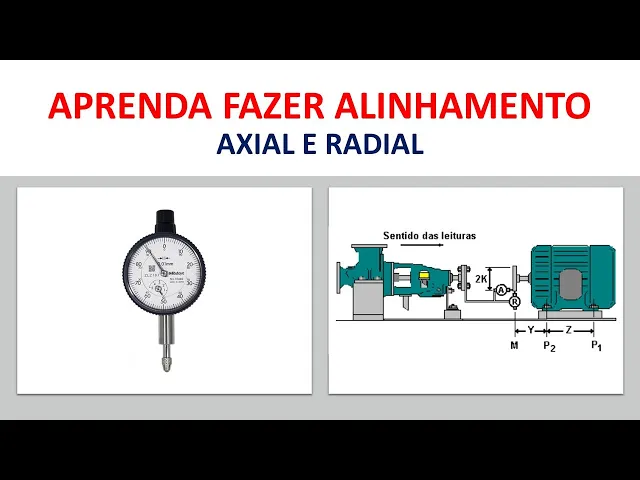

APRENDA FAZER ALINHAMETO - Axial e Radial para reduzir TMPR tempo médio para reparo na manutenção

o Olá pessoal sejam bem vindos a mais um vídeo do nosso canal eu sou o Paulo Nóbrega e hoje eu vou ensinar você como fazer o alinhamento de eixos de bombas com motores ou compressores utilizando o método axial e Radial Então você vai aprender direitinho depois comente compartilhe deixe seu like porque eu tenho certeza que você vai gostar vai aprender um pouco mais Se você não está inscrito no canal ainda se inscreva tenho percebido que um bom número de pessoas que transitam aqui pelo Canal Não estão escritos que Então se inscreva ajude nosso trabalho participe

deixe seu comentário deixe seu like Ok vamos lá então vamos aprender um pouco mais o método mais tradicional mais comum utilizado é este método de alinhamento axial e Radial o ideal com primeira regra é que o BBS Ou seja a distância entre As Faces para o complemento tenham uma medida menor do que o raio de leitura do relógio oficial Por exemplo essa figura aqui fica muito claro que o diâmetro de leitura do relógio Radial é menor do que o espaçamento entre os acoplamento Ou seja é uma aplicação muito utilizada porém neste caso está mal utilizado

por quê Porque está violando essa regra essa distância aí para o acoplamento tinha que ser menor bem menor então tô fazendo esse caso tem recurso vou falar daqui a pouco ok bom então sempre que você vai ler uma linha mesmo você precisa fazer em uma folha esse desenho aqui ó e aí você vai olhar para e o equipamento que está sendo alinhado vai considerar o zero do lado esquerdo que é o mais convencional vai fazer a leitura Vai Girar o eixo e o relógio vai movimentar é o relógio comparador ele fica então né com uma

certa compressão cuidado muita gente se engana na leitura Porque deixa o relógio só encostando aqui no zero não é bom é preciso que ele tem mais ou menos a metade do curso 3mm mais ou menos de compressão é os que garantir que se estiver muito desalinhado o relógio ainda não vai sair não vai perder o contato então encosta o relógio aqui faça com que me deu umas duas ou três voltas para ter uma boa compreensão do Paulo compreensão do astro do relógio entrar né E aí então você é o marca como puxar 100 ao relógio

E aí pronto você gira e faz a leitura do outro lado e a nota valor mais e mais 50 - 50 o valor que for tu essa aqui é a leitura axial igual forma tem a leitura Radial na axial relógio enxerga a face do acoplamento e na Radial ele enxerga a parte externa do diâmetro maior do acoplamento da mesma forma é Zerado de um lado faz a leitura no outro zero embaixo e faz a leitura em cima essa compreensão do relógio ou seja fazer você fazer com que o relógio seja comprimido com umas duas voltas

sobre a face que ele vai ler é importante para garantir aqui ele não saia do contato ok então aqui nesse caso a gente vê uma leitura sendo feita desde acoplado e desacoplado o espaçador que une um acoplamento no outro foi retirado para permitir a leitura isso é utilizado quando você não consegue gerar os dois anjos estamos surgir a pena e pode e faz o alinhamento por ele mas aí você vai considerar e a face do Acampamento para ficar parado está boa geralmente está geralmente é uma peça usinada no torno não é para tá torto Não

é para estar empenado Mas é bom sempre garantir certo tem caso que esse método é utilizado acoplado e quando está acoplado você não tem onde pôr na face do acoplamento o relógio porque porque tem um espaçador espaçador essa peça que une uma parte é o outro entenda que acoplamento une duas partes então tem aqui o jogo de lâminas ou uma engrenagem dependendo do tipo de acoplamento neste caso como está acoplado o que foi feito foi instalado uma arte e o relógio axial enxerga essa arte da na mesma o efeito é o mesmo como se o

relógio estivesse na fase do comprimento a verdade até melhor porque por ser uma arte você consegue é aquela regra então Observe que esse diâmetro aqui ó se você construiu uma circunferência inteira ele é mais do que o dobro da distância do DBS entre uma fase e outra ou seja está respeitando a regra que eu acabei de falar eu aqui só pra gente lembrar o relógio comparador não é um componente muito utilizado na indústria quando ele é comprimido ou seja com quando o ponteiro do relógio só abre essa Art sob como está na seta ele gira

o ponteiro no sentido horário Ou seja é uma leitura positiva ele vai andar para o lado e mais aqui ó vai andar no sentido horário então tudo que você leia nesse caso você vai por mais 20 mais 30 mais 50 valor positivo e o o contrário também é verdadeiro quando a haste do relógio sai a leitura é né o ou seja ele foi para o lado menos então é menos 10 - 20 e assim sucessivamente tá bom o importante é antes de começar o alinhamento é verificar o pé manco Porque se o motor ou a

bomba o equipamento estiver como ele tem quatro pezinhos apoiados com parafuso prendendo na base se o bebê estiver em falso vai dar problema de vibração do equipamento e dá uma leitura de alinhamento muito ruim então Primeiro passo é corrigir o pé mango como você faz isso você coloca uma base magnética sobre a base do motor no caso da bomba que solta o parafuso é normal que a base subir um pouquinho que o parafuso força ela contra a base contra o cálcio Esse vermelho aqui no caso é um cálcio quando você solta ele se desloca só

cinco centésimos alguma coisa em torno nisso tá bom não precisa se preocupar aperto de ovo tá bom e solta ele sobe muito indica aqui tamanco Aí você coloca a calça em baixo até preencher e aperta aí vai dar pouquinho pouquinho movimento em torno de cinco centésimos aí o pé mano que está resolvido Tá bom então vamos ver aqui que o entenderam método do alinhamento axial e Radial você vai ter então que vai girar e o outro no caso vai ficar parado ou até os dois giros também mais vamos simular um que o Executivo para um

deles aí você considera Então você vai ter duas leituras você vai ter quando o desalinhamento angular você vai ter leitura angular alterada é isso que precisa prestar bem atenção então as anotações sempre já preparadinha né a folha a folha bem arrumadinha para você anotar os valores do relógio que está na axial e os e o relógio que está na Radial Ok então zero sempre embaixo e Anote o valor em cima é positivo ou negativo Depende por lá de que relógio rodou Cuidado que ele pode dar duas voltas então acompanha ele o teu itinerário todinho tem

vez que foge do divisão para você precisa usar um espelhinho tem espelho você acompanha para você contar as vezes das duas voltas se você não acompanhar você não consegue pegar o valor direito tá mesma coisa para o Radial eu estou Vamos fazer aqui o exemplo de um alinhamento vertical por que que eu escolhi na vertical porque o raciocínio fica mais fácil mas a mesma o mesmo princípio se aplica para vertical ou para horizontal Ok então neste caso nós temos que fazer a definição de qual máquina vai ser fixa e qual máquina vai ser móvel móvel

aquela aonde você vai fazer o alinhamento você vai ter dois eixos uma ou se dizer fixo não vou mexer e o outro você vai fazer as correções para tirar calça vai por causa que vai colocar na horizontal até que tá bom então essa definição você faz que logo no começo geralmente o equipamento mais fácil de mexer é um móvel mas também depende desde ter calço suficiente para você conseguir fazer o serviço caso não tenha não é raro caso que você tem que mexer no equipamento fixo para dar condição de alinhamento o bolo porque calça ou

tirar para você conseguir fazer o alinhamento bom então esse exemplo aqui é um desalinhamento angular que que é desalinhamento angular é quando a linha de centro do eixo do equipamento fixo não está paralela com a linha de centro do equipamento móvel este caso aqui ele teria que estar aqui mas está angular como nós estamos usando como exemplo o alinhamento vertical Ele está assim ele está aqui é um pezinho do equipamento aqui é outro esse alinhamento tem como você fazer para o gráfico e por cálculo é um som meio de você conseguir chegar no valor rapidamente

eu não vou explicar os cálculos hoje que porque isso você consegue em qualquer literatura muito fácil mas né caso não consiga comenta aqui que eu disponibilizo a vocês tá bom E aí a gente vai ter aqui então por aqui a gente vê se tem uma diferença o C2 tá diferente do seu ou seja atrás o motor tá todo mais alto considerando que esse essa leitura de alinhamento é na vertical é o motor no caso a gente escolheu ele com o móvel não é por causa do m no lugar de motor de móvel E aí então

ele está mais alto só que atrás tá mais alto ainda então nós vamos ter que fazer esse alinhamento como que eu vou fazer eu vou colocar o aparelho de alinhamento aqui segurando um relógio sobre a o diâmetro externo um rolamento do cubo do acoplamento oposto e um outro relógio segurando encostando na Face então aí nós vamos conseguir fazer essa leitura como que vai ficar isso eu tenho aqui um relógio é claro tá aqui ele tá solto mas ele tá preso em fato em um aparelho mecânico né e segura ele esse aqui tá enxergando o diâmetro

maior do acoplamento do cubo do acoplamento oposto que é a máquina fixa é fixo e esse aqui está apoiando que nesta fácil nesta aqui porque ele vai ler esse eixo em relação ao que está parado então aí nós vamos ver que são duas situações aqui a primeira do Radial como este eixo está mais alto nós estamos no exemplo de um alinhamento vertical como está mais alto ele vai fazer o que ele vai o relógio aqui vai sair então a Acho que vai sair tu vai ver hoje vai rodar para menos você vai dizer a embaixo

em cima vai dar uma leitura negativo aqui na Face já é diferente como a parte de cima aqui tá fechada você vai dizer ali embaixo da uma medida maior mas o moço vai zerar quando você girar o relógio ele vai diminuir essa distância ou seja essa diferença entre essa abertura e essa vai ser compensada pela haste do relógio comparador ou seja ela vai entrar Ela vai para o lado direito ela vai entrar no relógio e vai fazer o relógio vou dar no sentido o horário dando então leitura positiva você vai ler nesse caso aqui uma

leitura negativa no relógio radiol e vai ver uma uma leitura positiva no relógio axial Então você vai pegando esse raciocínio você aprende rapidamente a efetuar leitura mesmo que você não faça o cálculo você pode fazer um alinhamento rápido porque você já entendeu para onde vai o relógio você não entender isso é até até triste tem pessoas que gosta de fazer alinhamento alisa sem aprender a usar o relógio Isso não é bom que se você montar o aparelho a laser errado ele vai te enganar também então primeiro passo aprender fazer com o relógio para depois aprender

com urgência Ok então agora a gente colocou aqui ó a leitura do outro relógio né mas é o mesmo na verdade é um relógio só só um exemplo que eu tô dando para ilustrar Ou seja quando eu eu volto com eixo girando ele coloque o relógio em baixo a haste a distância aumentou Então acho que vai sair para compensar então quando eu zero embaixo e leio em cima tá um valor positivo então o que que eu tenho que fazer eu tenho que abaixar o motor Lembrando que eu estou no exemplo na vertical porque eu tava

aceitar o ideal vai fazer primeiro o axial é claro que se você fizer um cálculo ou usa um gráfico você pode fazer direto não precisa fazer primeiro angular para depois o Radial ou o paralelo Mas como eu estou ensinando aqui entendendo que as pessoas têm um pouco de dificuldade Eu recomendo que primeiro faço alinhamento angular ou seja vai baixar a traseira do motor quando abaixa o que acontece aqui com esse cubo ele abre aqui ó ele abre aqui Fecha aqui ou seja quando eu abaixo a traseira desse motor neste exemplo eu vou fazer o relógio

aqui nesse caso sair ou seja vai melhorar a leitura e aqui tava muito aberto vai fechar ou seja vai ficar assim e aí sim eu voltar com o eixo alinhado há um paralelo fórum onde eu corrijo logo axial a leitura fica mais fácil porque se eu giro o eixo EA leitura acção praticamente não muda nada muda muito pouco o que que eu faço a leitura que eu encontrar no Radial aí eu dividir por dois por exemplo aqui voxol eu já arrumei para você usar o relógio aqui e Gira em cima eu encontrar um mm de

desalinhamento tá fácil eu abaixo esse eixo nos dois pés meio MM E aí eu vou ficar com eixo alinhado é bem simples é bem fácil passa o Sininho de nesse tipo de alinhamento Ok mas é importante você prática para ter sempre em mente alguns valores e um deles é utilizar de maneira correta quando o espaçamento entre uma complemento e outro quem tem um cubo e outro desculpa é muito grande você precisa aumentar a leitura axial senão alinhamento fica muito ruim o grau de de erro sobe muito Ok então é isso vou espero ter ajudado aí
