Física do Solo 8ª Aula Prática Determinação da Curva de Retenção de água no solo - parte 1

o Olá nessa aula a gente vai comentar um pouco sobre como realizar o ensaio um teste de curva de retenção de água no solo espécie é muito importante um teste tem muita aplicação prática para obter a capacidade do solo Em disponibilizar água para a planta precisa é muito importante para a gente separar ambientes por exemplo solos diferentes e saber quais desses vão propiciar um maior ressecamento e consequentemente as plantas vão perpassar para o maior déficit hídrico ou também o caso da irrigação para gente conhecer as grandezas de capacidade Camp ponto de murcha permanente que são

importantes para a gente calcular dimensionar todo um sistema de irrigação para suprir necessidade hídrica das além disso a gente pode fazer outros indicadores de qualidade física como a própria curiosidade é a capacidade de ação a porosidade drenável essa última muito importante para a gente ter uma ideia da recarga de água no solo enfim vários indicadores de qualidade a que se associam com serviços ecossistêmicos prestados pelo solo são obtidos a partir desse ensaio que a gente vai mostrar bom falando diretamente dele inicialmente a gente precisa de uma mostra que a mostra com estrutura preservada essa amostra

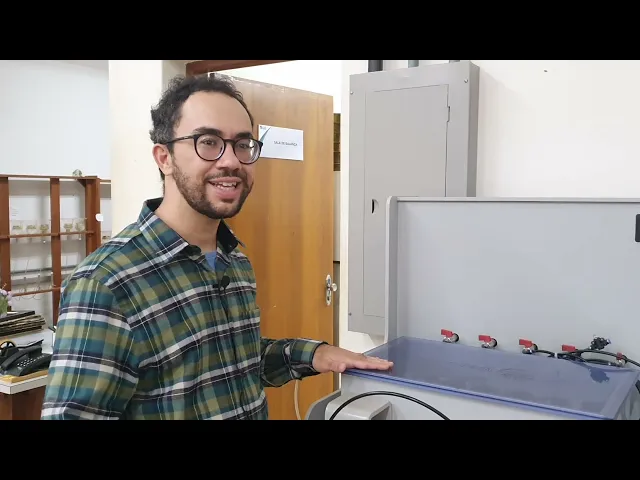

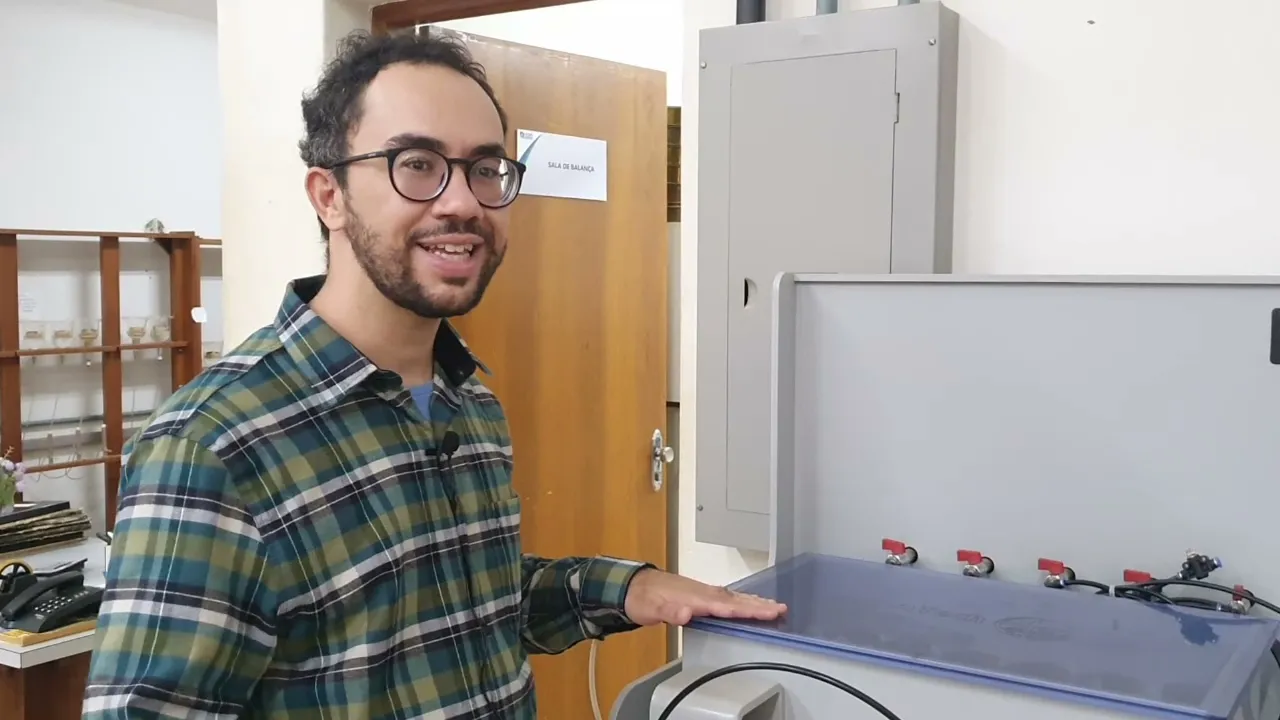

foi coletada em um cilindro esse cilindro é de alumínio mas também poderia ser de aço inox ou pvc para ficar mais barato é nesse cilindro antes da gente obter amostra a gente precisa conhecer as dimensões altura e o diâmetro interno já que todas as nossas cálculos serão com base em volume bom em laboratório esse lindo já está pronto e eu vou colocar ele para saturar então eu vou acrescentar água Pode ser aqui por meio da pisseta EA Saga vai ser acrescentado acrescentada que vai faltar né então só como demonstração depois a medida em que e

esse ambiente estiver repleto de água a mostra vai succionar puxar essa água então por capilaridade esse processo eu vou ter que preencher toda essa bandeja até dois terços da altura do cilindro depois disso essa água então vai ocupar todos os poros da mostra e necessariamente aqueles poros que seria ocupado por ar também vou estar ocupado por água são os macroporos então eu vou ter todos os poros da mostra preenchidos por água como que o ensaio de curva de retenção eu vou esvaziar esses poros com intensidades conhecidas que intensidade os são essa intensidades de sucção ou

de potencial matricial ou de potencial hídrico Total Ok para isso depois dessa mostra está completamente saturada e aqui todos os poros então preenchidos por água eu vou levar ela no instrumento como esse que é conhecido por unidade de sucção e essa unidade de sucção é composta por filmes Esses fones são fugir do tipo book né eles têm uma placa porosa e permite a passagem da água da mostra através dela até todo esse sistema aqui de tubos e aqui na sequência como vocês podem ver essa mostra vai pingar aqui o forcei a Gotinha cair na minha

mão vocês ver essa aqui já tá formando a gota vocês vão conseguir Observar isso e essa aqui agora tá pronta daqui a pouco ela vai cair do jeito que está montado aqui está succionando amostra né como a intensidade de acordo com a altura que eu tenho desde aonde que pinga até a altura da placa nesse caso aqui ela tá succionando com 60 cm de altura que corresponde à 60cm de coluna d'água de pressão ou seja seis que uma paz e de intensidade de potencial negativo porque é sucção né na verdade uma pressão negativa que é

um potencial esse não é o primeiro ponto primeiro ponto que a gente faz vou mostrar essa aqui que tá mais fácil vejam que esse equipamento permite com que o altere a intensidade sucção e o primeiro ponto que a gente faz sucção e esse que está aqui embaixo que é o di 20 cm ou 2 quilos Vasco Então essa diferença de altura ou de nível da onde que tá a sua funcionando até altura onde que está a mostra que eu topo da placa é 20 cm Então significa que é uma sucção muito pequena vai esvaziar só

que eles poros que realmente perdem água com facilidade que são poros maiores e logo vai se basear parte dos macroporos quando eu sei que tá pronto nesse ponto aqui aqui vai parar de pingar isso vai ocorrer normalmente em 12 dias esse ponto e aí eu vou retirar essa mostra e Vou pesar em uma balança de precisão e depois eu vou regressar eu vou voltar com essa mostra para cá e vou dar sequência e vou fazer o próximo ponto da curva de retenção de água que é o 40 cm de altura ou quatro quilos então percebam

que agora intensidade de sucção era maior foi aumentado e assim eu para ser normalmente ou até formou uma gotinha aqui eu vou fazer depois Vou pesar essa mostra vou voltar para cá e vou fazer os 60 cm quando essa mostra tiver equilibrada que no 60 cm ou seja não sei se pelo Vasco significa que esvaziou todos os poros grandes os poros chamados de macroporos 60cm de sucção se utilizar a expressão da equação de capilaridade que relaciona o diâmetro do poro está sendo esvaziado dá exatamente 50 micrômetros então eu garanto que todos os macroporos foram esvaziados

se o pesar essa mostra só tem água nos microporos bom finalizando a aqui com esses equipamentos eu posso fazer um último. Aqui em 100 centímetros ou 10Kg Vasco mas vejo que depois eu não consigo fazer mais e o próximo ponto que eu vou fazer é o de 33 que ela passo Então eu preciso o outro equipamento para que as análise continue esse equipamento é a mesa de tensão nesse caso a gente tem uma mesa de tensão automatizado ela vai dar sequência Nossa análise de curva de retenção de água o que que vai acontecer não lhe

da discussão a nossa alimentação era sem centímetros de altura aqui eu consigo fazer 20 40 60 80 e até detalhar isso mais por isso não é necessário mas é suficiente para a gente fazer o próximo ponto percebo que aqui tá marcando 99 significa que ela tem uma precisão muito boa ele varia de 98 a 102 tanto dando sequência análise que eu fiz no equipamento anterior pelos fones de bater aqui eu tô esvaziando poros então São menores do que o esvaziar anteriormente já que os macroporos já foram todos vazios então aqui a parte dos micro poros

estão sendo esvaziadas com ele em centímetros ou 10Kg Vasco esse ponto dessa curva é muito importante porque aqui a gente tá simulando uma Estimativa de um conceito que é muito importante que a capacidade de Campo a capacidade de Campo que é uma estimativa do ponto de umidade com que o solo tem que estar para oferecer a máxima capacidade do ponto de vista transpyr ativo para planta Ou seja que o solo não oferece alimentação nenhuma do ponto de vista hídrico é com que o solo esteja na unidade correspondente a esses 6 cm como que eu descobri

isso eu vou pegar essa mostra depois que ela estiver pronta nesse equipamento né tiver alcançado o equilíbrio nessa energia de sucção ou nesse potencial Vou pesar vou calcular a umidade e e Então qual que é o valor de umidade que por exemplo um determinado solo tem que estar mantido com seu sistema de irrigação para que não haja limitações o ponto de vista hídrico como que eu sei que ficar pronta aqui aqui também tem um tubo de sucção tal como no outro equipamento e isso vai desembocar aqui neste tubo a gente aqui usou uma adaptação de

mostrar uma régua então eu consigo seu balançar que talvez vocês vão conseguir ver o nível da água ou se lá e o Marco esse nível da água quando ele ficar estável que normalmente vai ocorrer depois de 23 dias aí sim eu retiro essas amostras Vou pesar essas amostras e vou calcular umidade esse equipamento ele consegue fazer e sem que esse ponto que a gente tá mostrando aqui agora né até coincidente mente foi para o sem é o princípio dele é uma bomba de vácuo que tá aqui atrás então também está succionando a umidade da mostra

que tá aqui dentro vai para essa placa passe por esse tudo e vem para cá ele consegue trabalhar até 700 centímetros ou seja 70kg Páscoa tão próximo ponto da curva de retenção de água que a gente faz é o 330 e depois a gente vai fazer um mil veja que o 330 eu consigo fazer aqui mas o meu eu não consigo mil centímetros ou sem que locas tão para fazer. A gente vai precisar de um outro equipamento que a gente vai mostrar na sequência bom esse equipamento é o último equipamento né na sequência dos equipamentos

com que a mostra passa para os várias etapas para se fazer o processo de retenção de extração de água no solo e a gente viu Quanto de água que fica re o sol se reconstruir a curva de atenção essa câmera é conhecida como Câmara de Richards né que os pesquisadores que participam do seu desenvolvimento ela Diferentemente dos outros equipamentos com que a gente viu até agora Ela trabalha com pressão então ela vai concentrar comprimido aqui e vai levar a pressão dentro desse ambiente fechado tal como uma panela de pressão então a gente até vulgarmente aqui

no laboratório chama esse panela de pressão e não é muito diferente uma panela de pressão de casa viu essa panela de pressão então ou melhor dizendo a câmera de Richard ou extrator de placa porosa vai receber algumas placas por isso extrator de placa porosa como Essas aqui que vocês podem ver e É nesse equipamento eu consigo colocar duas placas perceba que eu tenho um bico aqui uma saída para cada uma das placas enquanto esse aqui eu posso trabalhar com três como nesse caso eventualmente com quatro o que vai alimentar isso o tamanho altura da mostra

do cilindro que eu colocar aqui bom percebam que há todo um sistema de pressão não tem manômetros tem controladores tem um filtro de ar e aqui entrada se vocês acompanharam esse cabo Azul ele vai ligar lá no nosso ambiente externo aqui do laboratório onde eu possuo um compressor de ar que tá ali dentro dessa casinha que vocês estão vendo aí esse compressor de ar é responsável então para o capital atmosférico cumpre-me portanto levar a pressão e criar um ambiente aqui dentro bastante pressurizado e eu consigo regular isso por meio dos manómetros então aqui eu consigo

aplicar o pagamento o ponto de 33 kg Vasco o ponto de 100 quilos Vasco mas também poderia ter feito de 10kg Páscoa então perceba que não necessariamente eu preciso de uma mesa de tensão para fazer a curva de retenção de água eu posso fazer ela com esse conjunto eu já vou explicar esse aqui na sequência e os funis de bater porque os fones de banco né eu consigo fazer até 10Kg passo aqui eu faria o 33 e o sem e esse aqui do lado né eu consigo fazer o 501 1500kg Vasco que esse é o

equipamento muito resistente é caro porém muito resistente tanto é que esse exemplar que eu lá é o primeiro exemplar que a gente teve aqui na UFLA é o exemplar que foi conseguido pelo professor saudoso Professor Alfredo Chaves Lopes ainda na década de 70 e tá aqui até hoje funcionando bem claro depois das suas devidas manutenções esse equipamento e vai comprime o ar forçar com que o ar passe pela mostra um pulo EA água que está nos poros essa água vai para a placa da placa por meio desse cãozinho que vocês estão enxergando aqui vai transferir

Então essa água que saiu da mostra passou pela placa porosa que é uma placa de cerâmica e vai pingar aqui como que eu sei que fica pronto tal como lá no primeiro equipamento vai parar de pingar como aqui é bem lento essa velocidade onde que a água vai sair por aqui a gente utiliza esse artifício aqui para ver se esse papel de filtro está seco ou se está úmido enquanto ele estiver um do mesmo que não tenha o gostinho aqui eu sei que ainda tá saindo lá tá então esse é um artifício para gente saber

se estabilizou então recapitulando aqui eu faço o ponto de 33 de 100 quilos Vasco aqui de 500 e de 1.500 esse ponto de 1.500 ele é muito importante ele é o mais a diva do ponto de murcha permanente que aquela condição de umidade lá no solo no qual as plantas vão passar por um stress tão grande por falta de água no solo que a água deixa de movimentar do solo e até as raízes para ocorrer o processo de absorção E aí nessa sequência elas vão portanto começar a murchar murchar murchar até perder um turgor a

turgidez E irreversivelmente então elas não vão voltar sua turgidez logo elas vão puxar permanentemente simplificadamente esse o conceito de ponto de murcha permanente Ok essa é uma estimativa do conceito da fisiologia vegetal que é feito no solo por esse equipamento bom em todos esses pontos que eu citei lá do início 246 1033 sem 500 e 1500 que lupasco eu tenho que colocar mostra isso a pesquisar peso em balanço e agora somente no final depois que eu pesei depois que essa mostra estabilizou aqui no 1500 quilo pasco aí sim eu vou fazer a última coisa desse

ensaio que é levar as minhas amostras para secagem em estufa então aqui nessa estufa a gente consegue ver algumas amostras já no estágio final as amostras estão aqui secando o que normalmente vai levar aí de 24 Não mais do que 36 ou até mesmo 40 horas 48 horas a depender do tipo de amostra e assim depois que as amostras estiverem completamente secas a gente vai calcular a umidade do solo gravimétrica e também volumétrica em cada um desses pontos Lembrando que por um ensaio estar coerente e por que que tinha uma curva de retenção de água

eu vou partir lá do dois quilos Basco vou por 4 em 1033 180 Ou seja eu vou ter a curva de retenção de água que mostra na medida que eu aumentei a energia dos opção Eu aumentei a intensidade com que eu tirava mostra a água da mostra a umidade vai saindo ou seja menos água ficava retida na bosta por isso é uma curva de retenção de água Ok Esse é o princípio da análise e na sequência a gente pode mostrar os caos
