e com certeza você já viu vários vídeos falando sobre como é gerada energia elétrica que usamos que talvez Como isso acontece na prática É isso mesmo vamos criar um protótipo de um gerador trifásico e mostrar para vocês a senoide gerada que as fases é passadas então se liga [Aplausos] e a corrente alternada que está presente em nossas casas nas indústrias gerada nas hidrelétricas que são as usinas que utilizam a água para gerar a parte de grandes turbinas que são acopladas a geradores de corrente alternada o princípio de funcionamento é simples e a baseado na lei
de farda e que afirma que quando houver variação de fluxo magnético através de um circuito surgir há nele uma força eletromotriz induzida em voos vem com essa simulação temos um nem podemos simular as linhas de Campo ao redor dele temos também dois conjuntos de bobinas sendo uma com mais e outra com menos espiras uma lâmpada e um voltímetro que vai mostrar se atenção presente nos terminais da lâmpada de positiva ou negativa que eu simplesmente colocar o imã entre as espiras nada acontece porém seu começa a movimentar o imã variando o campo magnético criado por ele
não acho que a lâmpada acende hora Acontece uma negativa e hora com tensão positiva se eu fizer o mesmo na bobina com mais espiras a mesma coisa acontece porém o brilho da lâmpada é maior vamos variar mais o campo do IMA mudando os polos norte e sul apenas como se o estivesse girando veja até Olha eu tenho tensão máxima positiva que diminui a intensidade passando pelo zero e logo depois aumentando indo ao máximo negativo para depois voltar a série repetir os cinco notou alguma semelhança com algo que conhecemos Isso mesmo o comportamento é o mesmo
de uma senoide a forma de onda da corrente alternada agora que você pode ver esse fenômeno com detalhes podemos ir para a prática e montar o nosso gerador trifásico mas antes gostaria de agradecer tem sempre contribuem com o canal através do pics disponível na descrição dos vídeos ou através do Valeu demais disponível logo até abaixo e eu tenho certeza que esse vídeo merece mais afinal Quantas vezes você viu alguém montar um gerador trifásico na prática e não se esqueça se o vídeo foi hoje para você compartilhe e se inscreva no canal siga eletricista também nas

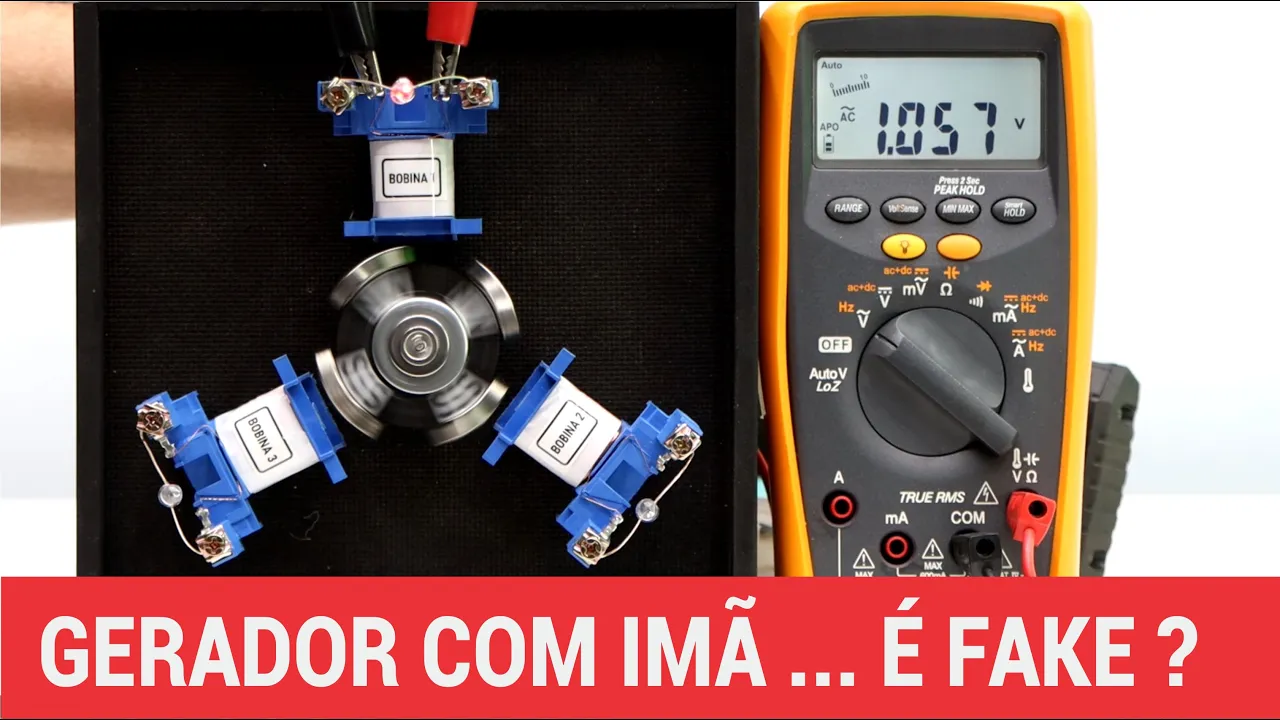

redes sociais Facebook Instagram e Tik Tok Agora sim vamos lá prático vamos usar quatro imagens pó a maneira sempre com o Polo Norte no lado oposto ao Polo Sul acoplamos esse sistema em um eixo para que ele se movimente esse é o rotor do nosso gerador agora vamos ao estator a parte fixa para isso vamos usar bobina de contator exatamente como fizemos nossos vídeos sobre o motor de indução monofásico e trifásico que também mostramos na prática se você ainda não assistiu eu vou deixar os carros aqui na tela muito bem vamos posicionar nossas bobinas a
120 graus uma da outra pois essa é a dia passagem que temos em nossa corrente alternada agora vamos instalar três leves um em cada bobina enxergar na sua mente com a mão para ver o que acontece Note que os LEDs acendem inicialmente piscando que a intensidade depende da velocidade com que ele gire o eixo quando mais rápido mais intenso e a luz que eu já não consigo colocar o LED piscando Nós criamos um campo magnético variável que envolve as bobinas da seguinte maneira Note que quando os dois polos norte começam a se aproximar da bobina
um atenção vai aumentando e esse é o momento em que eu tenho o valor máximo positivo veja aqui no mesmo instante nas duas bobinas dois e três eu tenho os polos Sul com valores negativos Porém não tem o valor máximo e isso podemos notar pela posição dos polos Sul que são diferentes nos polos norte Eu tenho dois irmãos Norte atuando sobre a bobina um e sobre as bobinas dois e três eu tenho apenas um imã ou falso a medida em que o giro continua um Polo Sul começa a se aproximar da bobina não então o
valor que era máximo positivo começa a cair e logo depois começa a ficar negativo atingido o valor máximo nessa condição e esse movimento repetitivo várias vezes em todas as meninas porém em momentos diferentes quando eu tirar o eixo criando Nossa tensão trifásica defasada exatamente como Aquela que usamos em nosso dia a dia vamos vejo a onda que conseguimos EA defasagem agora vamos girar o eixo com a parafusadeira que vai simular a ação da água no caso de uma hidrelétrica ou do vento no caso de uma usina eólica por exemplo Note que quando eu tiro lentamente
ainda consigo perceber o LED piscando e já temos nossas e nós em duas fases que estamos monitorando com osciloscópio podemos ver também a defasagem entre elas não temos uma senoide prefeita porque para isso tudo deveria estar totalmente simétrico e bem posicionado algo difícil de conseguir utilizando os materiais disponíveis vamos agora Mentira o valor de tensão alternada que geramos quando giramos ao máximo temos quase 6 anos e nós [Música] conseguimos assim produzir na prática um gerador de corrente alternada trifásico e conseguimos atendida frequência dependendo do jipe e [Música] E então gostaram do experimento querem mais vídeos
