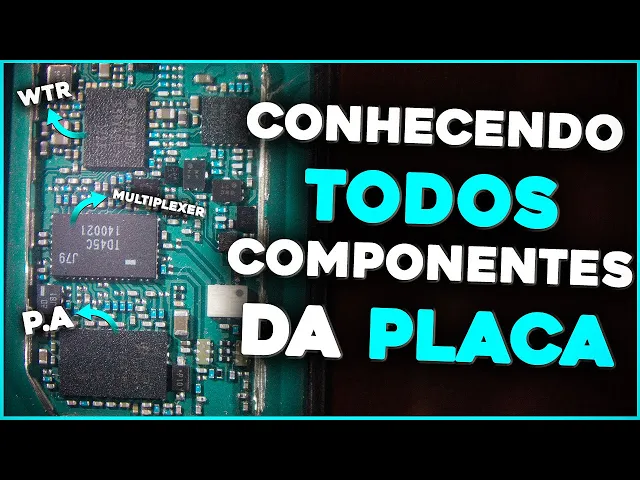

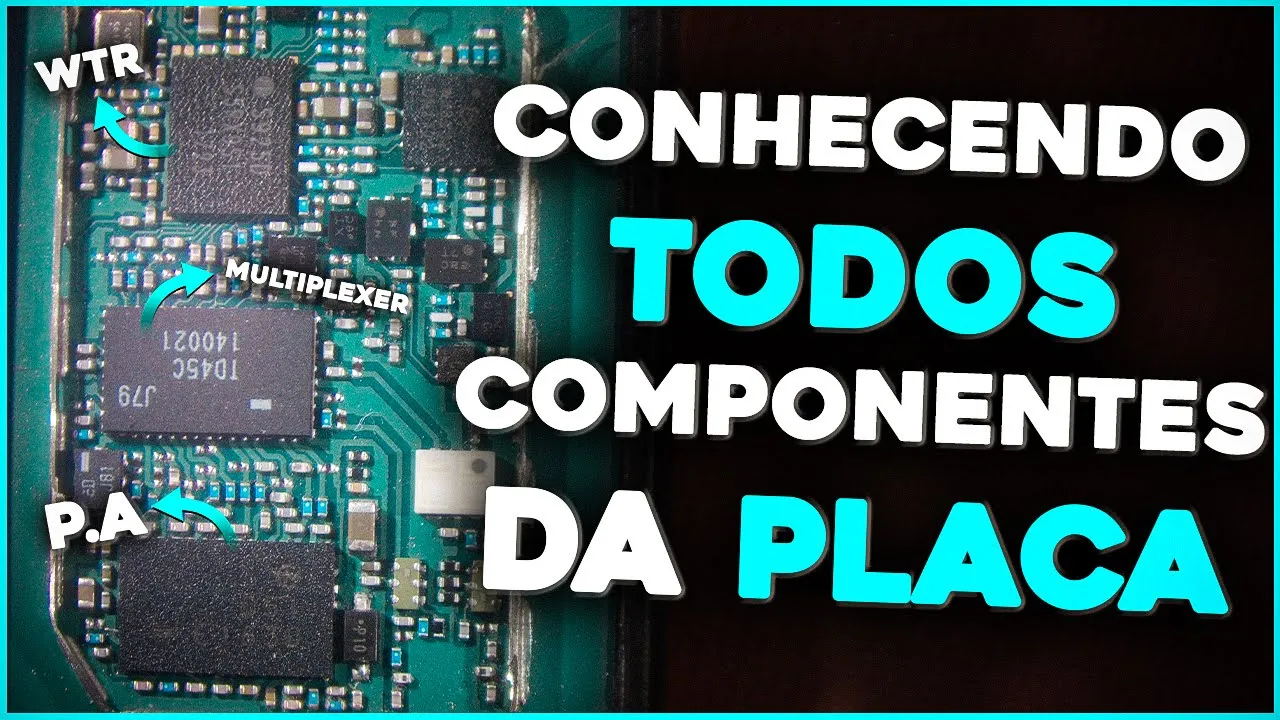

Conhecendo TODOS os Componentes da Placa de Um Celular! (Bem Explicado!)

e se você tem dificuldade para saber qual componente é qual qual a função dele para que ele serve como ele funciona fica comigo até o final desse vídeo porque a gente vai conhecer todos os componentes da placa de um celular [Música] fala pessoal tudo bem com vocês eu sou o Renan danice Cell sistec e a pedido de alguns inscritos aqui do canal Hoje eu resolvi trazer um vídeo completo mostrando e conhecendo todos os componentes da placa de um celular mas antes se você ainda não é inscrito aqui no canal Não esquece de escrever aqui porque

eu tô sempre trazendo dicas para quem tá começando ou para quem já trabalha na área de conserto de celular agora sim sem ficar enrolando vamos logo começar aqui pessoal para esse vídeo aqui a gente vai estar utilizando a placa de um Galaxy A10 por quê primeiro porque ela é uma placa que chega atualmente na nossa bancada e segundo porque no caso é uma placa que ela tem praticamente todos os componentes que a gente precisa conhecer então por isso a gente vai estar fazendo com essa placa aqui perfeito entretanto pessoal tem alguns componentes que muitas vezes

não vai ter nessa placa Mas vai ter em outra placa e às vezes vai ter alguns componentes que vai ter nessa placa e não vai ter outras placas isso não quer dizer que no caso está faltando às vezes alguns componentes não são integrados dentro de outros componentes Como assim por exemplo nessa placa aqui ó a gente não tem um codec de áudio mas na verdade não é que a gente não tem ao invés da gente ter um Deck de áudio a gente tem um tema que nesse em um pequeno bloco dele lá dentro vai estar

integrado um codec de áudio então assim em algumas placas para deixar um pouquinho menor é o circuito da placa eles pegam dois componentes e deixam dentro de um só aí você vai ver ó somente um quadradinho aqui que vai fazer duas funções no caso perfeito mas aí eu vou explicando durante esse vídeo para não ficar tão embanado para você perfeito bom dito isso a gente vai começar aqui ó pelos componentes mais simples e vai passando para os mais avançados perfeito vamos lá então vou trazer aqui para a gente começar aqui ó os primeiros componentes pessoal

que a gente vai conhecer deixa eu melhorar aqui a vista tanto para mim quanto para vocês vamos lá os primeiros componentes que a gente vai conhecer vão ser no caso os conectores aqui pessoal os conectores é praticamente um dos componentes que mais dão defeito por quê Porque a gente sabe que todo repara que a gente for fazer você vai ter que vir aqui ó desconectar o Flex daqui por esse motivo Ele vai quebrar bastante perfeito esse tipo de conector que a gente tá vendo aqui ó ele é chamado de conector FPC que é o conector

no caso que ele encaixa outro conector aqui em cima perfeito então caso você quebra um e precisa pesquisar para comprar o nome é conector FPC perfeito aqui a gente tem o da subplaca e aqui a gente tem no caso o da tela e bem aqui mais pro lado a gente tem o da bateria perfeito aqui para cima pessoal a gente vai ter no caso um conector no cabo coachial da antena perfeito esse cabo aqui pessoal seria no caso aquele cabinho da antena que a gente conecta aqui alguns aparelhos vão ter duas antenas por exemplo esse

tem uma aqui e tem mais uma aqui ó é completamente normal E lembrando que dependendo da antena da defeito pode parar a rede Ah não e separar só uma antena normalmente para a rede pessoal dependendo da antena Às vezes o sinal fica mais fraco e dependendo da antena vai parar completamente no caso bacana então viu esse tipo de conector aqui ó sabe que vai ser no caso o conector para antena de sinal do aparelho esse tipo de conector menorzinho normalmente por bateria e esses outros aqui ó ou vai ser para subir placa do aparelho ou

vai ser para tela ou às vezes vai ter um grandão que vai servir tanto para sua placa quanto pra tela perfeito mas aqui para o lado a gente tem mais um que seria no caso o conector dos botões perfeitos botão Power de volume Lembrando que nem todo o aparelho tem aqui ó esse tipo de conector Alguns vão ter somente esses contatinhos aqui ó esses contatinhos aqui pessoal são contatos são praticamente contatos mesmo eles servem justamente para fazer contato Como assim aqui no caso esses contatinhos eles vão fazer contato praticamente deixa eu pegar uma tampa aqui

pra mostrar pra vocês eles vão fazer contato pessoal com uma parte que fica na tampa traseira que seria essa partezinha que a gente tá vendo aí Ó Bacana Então eles vão encostar bem aqui ó encostar aqui aqui e aqui no caso perfeito ele servem pessoal principalmente aqui para fazer o aterramento da antena entretanto esses contatos eles são utilizados para várias coisas por exemplo muitas vezes eles podem fazer o contato aqui ó para ligar o botão Power para ligar o volume entre outras coisas então esses contatos a gente vai encontrar bastante e dependendo do local aonde

esteja esses contatos a função deles também pode mudar Tá ok bom depois disso pessoal o próximo componente a gente vai conhecer seria no caso o nosso microfone pessoal o microfone normalmente ele vai ser um quadradinho de metal desse jeito aqui ó e onde vai ter um buraquinho na parte de cima ou ele vai ter um buraquinho na parte de baixo Bacana Então se você encontrou um buraquinho aqui você já sabe que no caso esse ele é um microfone a principal função dele é obviamente gravar o som que você está falando ou seja você falou alguma

coisa a função do microfone é capturar esse áudio perfeito pessoal não confunda um microfone quando no caso um cristal Senador Olha só esse aqui ele é um cristalizador esse daqui ele é um microfone Renan como que eu vou saber qual é qual bem simples pessoal o cristal fundador ele não tem furo Olha só esse daqui ó é um cristal você olhar do outro lado não tem furo aqui ó então ele não tem furo o microfone ele tem que ter um furo para ter entrada de áudio então se tem furo é o microfone você não tem

é que ele está oscilador Renan Qual que é a função do Cristal oscilador pessoal o cristal oscilador a principal função dele é criar uma frequência de trabalho para que tudo trabalhe corretamente como assim a gente sabe que durante uma orquestra a gente tem muitas vezes um Maestro que ele vai ficar mexendo aquela vareta lá na frente e Dependendo da forma como ele mexe aquela vareta o pessoal vai tocar mais alto mais baixo mais agudo ou mais de outra forma no caso porque eu não sei como que funciona bacana mas a gente sabe que aquele rapaz

com a vareta ali ó que vai praticamente controlar toda a orquestra e Dependendo da forma como ele vai gesticulando o pessoal vai sabendo como tocar o nosso Cristal oscilador é como se ele fosse uma Astro ele vai meio que colocar tudo em ordem para que tudo trabalhe corretamente e sem o cristal oscilador o aparelho pode não ligar pode ligar e desligar sozinho ou ele pode até ligar e funcionar Mas vai ficar meio doido por exemplo toda hora desajustando a hora você vai lá coloca 1:13 certinho e você vai olhar tá marcando 3 horas isso pode

acontecer muitas vezes por uma falha de cristal oscilador tá okay bom dito isso pessoal aqui a gente já conheceu os conectores o microfone e o cristalizador agora vamos conhecer os componentes que a gente mais vai ver na placa os primeiros são os capacitores Olha só esses capacitores aqui pessoal são componentes que eles entram bastante em curto porque eles têm bastante na placa E no caso eles são muito usados também bacana Então se acostumei ó a ver bastante esse tipo de componente aqui na placa perfeito lembrando pessoal que pra gente testar um capacitor o teste mais

rápido é você pegar o seu multímetro colocar na escala de bip e verificar se ele pode de um lado e para do outro se ele me paga dos dois lados a chance dele estar em curto é grande entretanto nem sempre isso daqui vai querer dizer que é aquele capacitor por quê Porque o corpo pessoal ele funciona da seguinte forma vamos supor que eu tenho aqui ó uma trilha e nessa trilha eu tenho três capacitores olha só se esse capacitor aqui ao entrar em curto esse daqui também vai acusar curto e esse também por quê Porque

quando um capacitor entra em curto ele espalha o curto para toda a trilha Então não é porque você encontrou um capacitor bipan dos dois lados que aquele é o capacitor de fato que está em curto bacana inclusive aqui no canal eu explico passo a passo como que você faz para encontrar um curto em um vídeo Completão se você não viu esse vídeo eu vou deixar ele aqui para você perfeito bom dito isso pessoal o capacitor Eu também tenho uma aula completa onde eu ensino e eu mostro passo a passo como ele funciona como testar e

tudo mais é um curso completamente grátis de eletrônica que eu dei aqui no canal eu vou deixar o link desse curso aqui para vocês perfeito bom de tudo isso pessoal depois do capacitor a gente vai ter a bobina embora a bobina aqui ó ela seja muito semelhante ao capacitor a gente consegue notar que ela é maior o meio dela é meio áspero é diferente assim ó é meio áspera aqui no caso e a função dela também é completamente diferente pessoal essa aqui ó é bobina essa pretinha é bobina e essa daqui é a mais esquisita

também é uma bobina perfeito lembrando pessoal que eu também tenho aula aqui no canal onde eu mostro o passo a passo como funciona eu deixei lá naquele link do curso de eletrônico para vocês a primeira aula é capacitor a segunda vai ser resistores que seria no caso esses compo pretinhos que a gente tá vendo aqui ó que também ó embora sejam muito parecidos com capacitores Tem uma função diferente também bacana e a terceira aula seria bobinas no caso bacana pessoal aqui eu não vou estar falando muito sobre como funciona o capacitor bobina e resistor porque

essa aula ficaria gigante e eu não conseguiria explicar tudo em uma só por isso eu deixei o link do curso eletrônico para que vocês consigam assistir e entender passo a passo como funciona como testar e como trocar também perfeito bom dito isso pessoal aqui a gente já conheceu a capacitou a bobina e resistor é importante que você assista a aula depois para você saber como eles funcionam corretamente bacana agora eu vou passar aqui pessoal pra gente conhecer o circuito integrados pessoal todos esses quadradinhos ó que a gente tá vendo são chamados de circuitos integrados e

cada circuito integrado ele vai ter uma função diferente aqui eu vou estar explicando para vocês todos os circuitos que tem nessa placa aqui pra que você saiba no caso como eles funcionam qual é a função e como localizar Cada um na placa do jeito certo perfeito o primeiro circuito que a gente vai conhecer seria no caso o nosso ifmix pessoalmente ele sempre vai só um quadradinho pequeno com a bobina bem grande perto dele Olha só sempre por quê porque a tensão lá vem do conector de bateria passa por aqui ela entra no ifpmix e depois

ela sempre vai sair por essa bobina bem grande mas prestem atenção Ele tem que ter mais ou menos esse tamanho aqui não pode ser igual esse daqui ó por quê Porque a função do ifpm que normalmente vai ser gerenciar a carga e também vai ser gerenciar algumas outras coisas tem alguns casos que o ifmic ele gerencia a imagem do aparelho tem alguns casos que ele também vai gerenciar o flash do aparelho por isso ele sempre gerencia alguma coisa mais nesse caso ele não pode ser muito pequeno porque porque não cabe tanto a função e não

sei tão pequeno ele tem que ser mais ou menos desse jeito aqui perfeito então encontrou isso aí mais ou menos desse tamanho aqui ó e que tenha uma bobina bem grande aqui ó perto dele você já sabe que você está diante de um F make de que é importante para vocês testarem o ifmix normalmente você vai conectar aqui ó o aparelho na fonte bacana conecta ele na fonte e você vai verificar se a tensão de entrada é igual a tensão da bobina por exemplo vamos supor que aqui ó você tem quatro ponto dois v e

aqui você tem três volts você sabe que no caso ou esse F permite um defeito Ou você tem um curto nessa saída agora vamos por que que você tem 4.2 v e aqui ó você também tem 4.2 V ah princípio pessoal Tudo indica que esteja funcionando perfeitamente bacana Renan todo aparelho tem fpmic não pessoal tem alguns aparelhos que não tem fpmic por exemplo o J5 Prime ele não tem o ifmix bacana o ifmic ele foi colocado nos aparelhos mais novos no caso mas não quer dizer que todos os aparelhos mais novos vão ter pode ser

que tenha um outro que não tenha também perfeito bom dito isso a gente conheceu o nosso IFPE Mickey que também é o gerenciador de carga lembrando pessoal muitas vezes você pode ter aparelho que não carrega ou só carrega lentamente justamente aqui ó por um defeito no ifmic Aí cabe a você saber como analisar corretamente para ter certeza de qual é o defeito perfeito bom dito isso pessoal aqui no canal eu já tenho também uma lolão avançado onde eu ensino passo a passo como analisar quando o aparelho não carrega se vocês não tiverem visto vou deixar

aqui em cima também perfeito bom dito isso agora vamos conhecer o próximo componente que seria no caso o nosso perigo principal pessoal o permite principal a gente consegue localizar Ele pessoal muitas vezes por duas características muito Claras dele a primeira são bobinas bem grandes próximas a ele olha só esse Ele é o único saí que tem tantas bobinas grandes próximas dele ó tem essa tem essa tem essa tem essa essa essa e essa aqui ó bacana bastante eu não tenho nem o outro que tenha Olha só esse não tem nem esse nem esse Esse não

Ele só tem uma esse outro aqui ó também só tem uma do outro lado aqui ó eu tenho uma que só tem duas aqui ó ss e mais nenhuma no caso Então você viu um montão de bobina Grande Ó próximo de um ser mais ou menos desse tamanho você sabe que você tá de Diante do Mickey ainda mas às vezes eu posso pegar uma placa que tenha dois seios desse daqui ó e tem a quatro bobinas Grande próximo dos dois e aí como que eu vou saber qual que é o plimic bem simples pessoal a

segunda característica do primeiro principal é que ele sempre tem um cristal oscilador próximo dele então aqui ó bem aqui em cima a gente consegue ver um cristalizador por exemplo vamos supor que eu tô em dúvida se é esse ou se é esse é bem simples ó aqui eu não tenho Cristal não tem agora aqui ó eu tenho um cristal perfeito Então já ficou fácil pra mim ainda mais o cristal do outro lado pessoal aqui eu não tenho bobinas eu só tenho esse aí e esse Cristal então eu sei que ele não pode ser o meu

principal perfeito bom dito isso pessoal pra que que serve o pneu principal também principal pessoal ele é o principal gerenciador de tensão da placa ou seja É ele que vai gerenciar energia para alimentar todos os setores então ele vai alimentar aqui ó memória alimentar aqui ó muitas vezes um amplificador de áudio ele vai alimentar aqui ó um CI amplificador de potência ele vai alimentar aqui ó um save de wi-fi ele vai alimentar aqui um save de rede Então esse sei aqui ó ele é responsável por alimentar praticamente todos os seios da placa e se ele

não estiver funcionando corretamente a gente sabe que no caso vários circuitos da placa vão ficar sem alimentação perfeito inclusive Pessoal esse aqui ó é o tipo de circuito que mais dá defeito por quê Porque o tempo todo ele tá gerenciando tensão então tem o tempo todo tensão entrando e saindo dele e isso faz com que desgaste bastante e esquente bastante e demais defeito com o tempo também porque ele trabalha muito mais do que os outros tá ok bom dito isso pessoal também é importante que vocês entendam que é normal vir integrados outros circuitos dentro do

permite por exemplo Às vezes o aparelho Ele não vai vir conceito de wi-fi ele só vai ter aqui ó um penique e todas as trilha de setor de wi-fi vão entrar no pênis por quê Porque às vezes de wi-fi ele vai estar integrado dentro da permite principal Assim como as vezes o aparelho não vem com amplificador de áudio e não vem com codec de áudio aí você vai verificar as trilhas de áudio estão entrando aqui ó dentro também por quê Porque às vezes o codec de áudio ou um amplificador de áudio ou os dois vão

estar aqui ó integrados dentro do internamente É como se eu tivesse dividido por vários quadradinhos aqui ó olha só vários quadradinhos ó vários quadradinhos e cada quadradinho aqui ó Tem uma função diferente Bacana Então como o quadradinho Tem uma função diferente aqui cabe várias coisas aqui pode ser áudio aqui pode ser imagem aqui pode ser muitas vezes wi-fi bacana e assim por diante Então depende bastante pessoal de qual é o quadradinho de qual é a função desse quadradinho internamente perfeito e às vezes por exemplo vamos supor que você tem um aparelho que não funciona áudio

e o defeito você não consegue trocar só um quadradinho você vai ter que trocar o ser inteiro para conseguir resolver Tá ok bom dito isso a gente já conheceu também e é pelo equipamento e agora vamos conhecer o nosso amplificador de áudio pessoal o amplificador de áudio é o que é responsável no caso por fazer o áudio sair alto muitas vezes a gente pega alguns aparelhos que o tempo todo o áudio fica saindo baixo ou às vezes o áudio começa alto e vai diminuindo até que ele zera completamente Às vezes pode ser um defeito aqui

ó ocasionado pelo nosso amplificador de áudio porque normalmente quando o áudio ele vai sair do codec para fora ou ele vai sair do aparelho aqui ó para fora do aparelho ele tem que passar por um amplificador porque porque ele sai bem baixinho então a função do AM é pegar esse áudio baixo amplificar deixar ele mais alto para jogar esse áudio no alto-falante Tá ok bom dito isso conhecemos também o nosso amplificador de áudio e normalmente nós amplificador ele vai ser um sezinho pequeno com a bobina bem grande próximo dele mas notem que ele sempre vai

ser menor do que o ifmic então ó se você encontrou aqui você tá na dúvida será que é esse ou será que é esse Você já sabe que no caso é esse daqui porque ele é menor no caso bacana pessoal o amplificador de áudio Ele não costuma dar muito defeito mas ele pode dar defeito por isso se você pegar alguma falha de áudio você já sabe mais ou menos por onde analisar também perfeito além do amplificador pessoal a gente também tem o codec de áudio o codec de áudio ele não tem uma diferença de tamanho

tão grande do nosso amplificador às vezes ele pode ser um pouquinho maior mais ou menos aqui ó do tamanho de um ifpm perfeito e qual que é a função do codec de áudio a função do conect de áudio pessoal é fazer a comunicação entre o áudio analógico e digital Como assim vamos supor que o áudio ele tem praticamente duas formas Eu tenho um codec aqui no meio aí aqui eu tenho um áudio analógico e aqui eu tenho digital perfeito quando você fala no seu microfone e o áudio ele entra pelo microfone normalmente esse áudio ele

vai entrar na CPU só que a sua CPU ela não tem de formato analógico então aqui ó o seu áudio está entrando em formato analógico E se ele entrar direto a CPU não consegue entender esse áudio então a gente tem que ter um cara aqui ó que é chamado de codec que é como se ele fosse um tradutor ele vai pegar esse áudio na lógico vai transformar em digital e vai mandar aqui ó para CPU em formato digital então o áudio entra na Lógico é transformado digital e entra aqui ó em digital para CPU no

caso assim como quando o áudio vai sair aqui ó no alto-falante tem alguns alto-falantes que ele só funcionam também com formato analógico então ó aqui ó tá saindo digital se ele não passar pelo codex sair direto aqui ó não dá para escutar nada por quê Porque o alto-falante não vai conseguir compreender Então esse áudio aqui ó ele vai sair em formato digital passa aqui ó no codec ele transforma esse áudio de formato analógico e manda aqui ó pro seu alto-falante no caso Bacana Então a função do codec é servir como um tradutor ele traduz digital

para analógico e dia analógico para digital perfeito bom dito isso pessoal agora aqui ó a gente já viu praticamente todos os componentes aqui ó da parte mais lógica do aparelho depois aqui ó do outro lado a gente vai ter ó também a nossa PM de imagem que alguns casos também pode ser de back Light Renan Qual que é a diferença pessoal isso aí de imagem responsável por imagem se a iluminação é responsável por iluminação por exemplo se eu pegar aqui meu celular se eu pegar aqui e mostrar para vocês nesse momento eu tenho imagem iluminação

se eu pegar que fizer isso agora eu só tenho praticamente imagem mas não tenho iluminação você consegue ver a imagem lá embaixo mais quase você não vê porque não tem iluminação perfeito às vezes um aparelho ele pode ter imagem você pode estar com a tela toda apagada por quê Porque o setor de iluminação deu defeito então o setor de black light é responsável por iluminação setor de imagem responsável por imagem às vezes pessoal vai ter dois cães usa aí para imagem e um para iluminação de imagem a gente chama de período de imagem ou seja

iluminação a gente chama de driver de backlight perfeito Às vezes o pessoal vai vir aqui ó um driver conjugado por exemplo aqui ó Eu tenho tanto backlight quanto de imagem juntos em apenas um perfeito então aqui se esse aí aqui ó defeito muitas vezes eu posso perder tanto a imagem quanto iluminação ainda mas muitas vezes por exemplo eu posso aqui ó perder só a imagem por exemplo só imagem e ainda ser um defeito nesse aí com certeza pode pessoal vamos supor que essa aí ó internamente ele é dividida aqui ó ao meio olha só é

dividida ao meio se não tiver por exemplo um defeito no setor de imagem aqui ó eu falo não tem imagem mas eu tenho iluminação e ainda assim pode ser um defeito não sei assim como muitas vezes eu não tenho iluminação mas eu tenho imagem pode ser também um defeito nem sei aqui perfeito Então nesse caso não é porque os dois são juntos porque se um ainda defeito o outro também da defeito perfeito bom dito isso pessoal a característica mais assim básica de você de imagem é que ele tem normalmente de duas a três bobinas próximas

dele aqui a gente tem três Ó tem uma aqui uma aqui e uma aqui perfeito mas as principais são essas duas aqui no caso normalmente vocês vão encontrar até algumas a mais deixa eu ver se eu encontro um aqui só um minutinho vou pegar aqui uma placa dia 20 para mostrar para vocês aqui na placa do vídeo a gente vê que a nossa permil de imagem essa daqui olha só e aqui eu tenho uma bobina duas bobinas e três bobinas aqui perfeito então aqui eu tenho três para aparelhos que usam tela OLED vocês sempre vão

encontrar o de 3 A 4 bobinas aqui para aparelhos que usam tela de LCD normalmente no máximo que vocês vão encontrar são duas aqui perfeito com você como é o caso dessas duas aqui essa terceira aqui ó seria no caso uma bobina de entrada de tensão então ela não conta muito bacana bom dito isso pessoal é bem como a gente ficar confuso sem saber no caso se essa daqui de imagem ou se é o deck Light infelizmente não tem assim uma forma de falar olha esse é o de imagem e esse é o deck Light

porque muita gente fala que quando tem um diodo perto vai ser o sair do backlight entretanto pessoal Às vezes tem um Jô do perto só que ele tá ligado em outro circuito ele não tá ligado desse circuito aqui mas pelo fato aqui ó dele tá pertinho você vai achar aqui no caso ele faz parte aqui e vai achar que é o back Light a forma mais certa de você ter certeza se a imagem ou se é back Light é você olhar no esquema elétrico Renan não sei ler interpretar esquema elétrico pessoal aqui no canal tem

um curso de graça Onde eu ensino como ler interpretar qualquer esquema você também não viu eu vou deixar o link aqui em cima para você também perfeito bom dito isso pessoal agora vamos conhecer os dois principais circuitos da placa que é CPU essa daqui ó que é memória bacana pessoal sempre memória é praticamente os dois circuitos mais importantes por quê porque eles não tem troca Como assim eu consigo trocar não sei de imagem eu consigo trocar aqui ó não tem Mick eu consigo trocar aqui ó um amplificador de áudio mas sempre memória é bem complicado

de trocar o Android Existem algumas Box que você consegue tirar por exemplo uma memória Olha só consegue tirar aqui a memória você consegue reprogramar essa memória e recolocar no aparelho entre tanto Depende muito da qualidade e da marca da memória existem memórias que não aceitam reprogramação Então dependendo da memória que dá o defeito você simplesmente não consegue mais recuperar E não tem como trocar ela perfeito Então nesse caso aqui pessoal sempre memória são componentes que quando dão defeito a gente é meio que considera o aparelho condenado por quê Porque não tem como consertar lembrando pessoal

quando dá um defeito às vezes o aparelho cai sofre uma queda e trinca uma solda aqui embaixo da CPU aí você pode vir tirar a CPU fazer o reball e recolocar na placa que volta funcionar mas quando é um defeito interno na CPU e na memória aqui ó dependendo do aparelho da defeita memória não tem como recuperar e qualquer aparelho que dá defeito aqui ó na CPU não tem como recuperar o que você pode fazer é um procedimento chamado de Swap o Swap seria você pegar uma placa boa que funcione CPU e que funciona em

memória retirar a CPU e retirar memória e transferir aqui ó para essa placa aqui ó aí nesse caso a placa vai voltar a funcionar Vale lembrar também pessoal que nesse caso aqui pode ser que às vezes tem que fazer um software do aparelho depois da transferência outra coisa importante é que você não recupera nenhum dado Não importa se é foto mensagem ou qualquer outra coisa então se o seu cliente falar que ele quer fazer um Swap porque ele quer recuperar a mensagem pode falar pra ele esquecer porque ele não vai recuperar nada porque a CPU

é outra e como a CPU e memória são outras também os dados vão ser outros perfeito bom dito isso pessoal a principal função da CPU é controlar tudo no aparelho é sempre o que fala se vai aparecer a imagem se o áudio vai funcionar você vai funcionar o wi-fi Bluetooth entra outras coisas se ela não tiver operando praticamente nada funciona perfeito bom dito isso a principal função da memória é armazenar Praticamente tudo no aparelho foto música arquivo que vai rodar no aparelho aqui armazena também é a memória aqui perfeito então a memória armazena tudo e

a CPU controla tudo aqui perfeito bom dito isso pessoal o próximo componente a gente vai conhecer não é um componente mas sim um setor que seria no caso o setor de chá de frequência o setor de rádio frequência pessoal ele vai ser responsável por tudo que se refere ao chip do aparelho pro aparelho terreiro para o aparelho fazer ligação para o aparelho receber ligação para o aparelho mandar mensagem tudo isso é relacionado ao setor de rádio frequência empresta a atenção que não tem muito segredo para localizar o setor de rádio frequência seria no caso você

pegar o conector da antena que a gente já conversou seguir a estradinha dele para dentro e ele sempre vai entrar na blindagem encontrou essa blindagem toda a blindagem tudo que tiver embaixo dela vai ser relacionado a rádio de frequência perfeito aí aqui pessoal a gente tem alguns componentes o primeiro componente que a gente tem é esse aqui ó que seria o nosso translator Qual que é a função do tronco sempre a função do tronco sempre pessoal é praticamente igual a do codec é como se no caso ele fosse pegar aqui a frequência digital transforma em

analógica e mandar aqui pros amplificadores de potência e eles vão mandar para fora do aparelho perfeito assim como quando o sinal entra aqui em formato analógico vai transformar em digital e vai mandar para dentro no caso para quem que ele manda ele manda para CPU só que não para CPU é diretamente pessoal dentro da CPU a gente tem um outro bloco que é chamado de base Band a base Band ela é a CPU de chamadas do aparelho a base responsável por tudo relacionado ao chip do aparelho nos iPhones a gente sabe que a gente tem

uns aí para fora que se chama base Band no caso esses aí fica para fora nos iPhones nos Androides aqui ó ele foi integrado dentro da CPU Então se no caso pessoal bem aqui ó dentro da CPU por exemplo vamos supor aqui ó que eu tenho esse quadrado Olha só esse quadrado e esse quadrado aqui ó ele deu defeito internamente ele não funciona mais só que esse quadrado Aqui ó era responsável pela base Band e agora ele não tá funcionando nesse caso Pessoal esse aparelho nunca mais ele funciona a chip não tem jeito não funciona

mais chip Renan e se eu trocar eles vende pessoal bem residente é igual CPM memória não tem troca não tem como você vir aqui ó cortar um pedaço e trocar só um pedaço desse eu não é assim que funciona então deu defeito na mesa vende pode esquecer ou é Swap ou um lixo o aparelho não funciona mais chip perfeito bom dito isso pessoal a gente já conheceu aqui ó beisebol e conhecer o nosso ele é fácil de identificar porque ele vai ser o único componente que tem as soldas BGA no setor já de frequência Renan

o que que é solda beijar pessoal se a gente presta bem atenção aqui ó a gente consegue ver o que é esse aparelho ele não tem solda a beijar aqui ó olha só essa solda aqui ó ela é um tipo de solda que a gente consegue ver os pontinhos de solda dela do lado é só de beijar eu não vejo a solda A não ser que eu faça assim entorte e olha lá embaixo aí você olha lá embaixo dependendo do circuito aqui eu ainda não consigo ver Mas dependendo do circuito Olha só o permite aqui

ó quando eu entorto ele eu consigo ver bem aqui ó as bolinhas de solda embaixo dele então beijar e quando as bolinhas de soldas estão embaixo do Saí agora esse outro tipo de solda aqui ó não seria no caso beijar perfeito esse tipo de solda aqui pessoal é chamada de plcc que é o tipo de solda que no caso a gente consegue ver as trilhas aqui do lado inclusive até consegue soldar dependendo do ferro de solda que você tenha perfeito então aqui ó beijar e aqui plcc esses componentes com solda a pele normalmente vão ser

amplificadores de potência Bacana Então aqui eu tenho um transver e aqui eu tenho amplificadores de potência perfeito bom dito isso pessoal aqui a gente já conheceu Praticamente todo setor de ar de frequência só vamos conhecer agora mais um componente que é esse camarada aqui ó esse camarada aqui ele é chamado de APT modulator e ele sempre vai ser um cezinho bem miudinho com a bobina bem grande perto dele qual que é a principal função desse circuito pessoal a principal função do apetma do leitor é pegar a atenção aqui ó que tem do Titanic e modular

de acordo com o que os amplificadores de potência precisam por exemplo vamos pôr aqui esse amplificador ele está precisando de 2 v a função aqui ó do meu Apple leitor é fornecer dois volts para ele trabalhar aí vamos supor que agora ele tá trabalhando mais ele precisa de três pontos cinco volts o meu é BT no leitor ele vai começar a chavear e elevar essa tensão aqui ó pra entregar três pontos cinco volts e assim por Bacana Então a principal função do meu apetremo de leitor é modular atenção e entregar de acordo com que os

amplificadores de potência necessitam no caso precisa de três volts ele entrega três volts precisa de dois ele entrega dois e assim por diante bacana bom dito isso agora pessoal o próximo circuito que a gente vai conhecer seria o nosso servidor wi-fi aqui ó vou sair do wi-fi ele é meio fácil de encontrar por quê porque normalmente ele sempre vai estar na parte de cima da placa e ele sempre vai estar ligado a uma ou duas antenas por exemplo aqui eu consigo ver o que eu tenho esse 100 e ele tá ligado aqui ó Nessa antena

eu poderia achar que esse aqui do wi-fi entretanto o conceito do wi-fi sempre vai estar Embaixo de uma blindagem esse cara não estava embaixo da blindagem então eu sei que não é ele esse daqui provavelmente ó pelo jeito pela aparência vai ser um amplificador de potência também bacana bom dito isso aqui ó mais pro lado eu tenho esse circuito que estava embaixo da blindagem Olha só foi tirada a blindagem aqui e aqui eu tenho duas antenas ó as antenas descem aqui ó pega essa estradinha desce e passa por aqui passa aqui e sai aqui e

entra nesse trem aqui ó Então nesse caso aqui ó eu sei que esse aqui é o meu wi-fi e normalmente eu sei do wi-fi pessoal ele também serve para o Bluetooth perfeito está aqui vai ser eu sei do wi-fi do bluetooth então Ó quer encontrar o wi-fi Pega essas anteninhas da parte de cima e verifica Opa essa daqui veio para cá não esse aí pequenininho aqui ó provavelmente é o GPS perfeito depois a gente tem aqui outro que é essa daqui que vem para esse aí que tem mais ou menos o tamanho de um de

wi-fi mas não tá embaixo blindagem Então não é ele vou do outro lado aqui eu tenho dois 10 para cá aí dá bem aqui ó Então esse daqui vai ser o meu wi-fi Renan para que que serve o wi-fi pessoal serve no caso para ativar o wi-fi funcionar buscar redes entre outras coisas bacana serve para tudo que é relacionado ao wi-fi quanto a Bluetooth no caso pessoal dito isso a gente conheceu praticamente eu acredito que todos os componentes dessa placa aqui vamos verificar se tem mais algum não Não realmente a gente conheceu todos os componentes

dessa placa aqui do nosso Galaxy A10 no caso bacana bom dito isso pessoal como eu falei para vocês podem ser que tem outras placas que tem alguns componentes a mais e podem ser que tenham outras que tem alguns componentes a menos o mais importante é que você sabe bater o olho identificar os principais componentes e quais são os principais os principais pessoal a princípio são M principal CPU e memória Esses são os principais pelo menos para o aparelho iniciar e funcionar corretamente bacana bom dito isso Pessoal espero de verdade que vocês tenham gostado dessa aula

e lembrando que se vocês quiserem também aprender como fazer reparos avançado tudo isso eu ensino no meu curso completo de conserto de celular para quem não conhece o link está aqui embaixo no primeiro link da descrição Tá ok dito isso eu espero que você tenha gostado desse vídeo Espero que ele tenha ficado muito bem explicado agora eu te vejo no próximo tchau
